Apertura Su dibujo define la pieza. Nosotros la mecanizamos. Cada mandril de pinza CNC personalizado se fabrica según sus dimensiones exactas y se verifica en nuestra MMC antes del envío. Sin con
Somos una fábrica de fabricación de precisión en Dongguan, China, con 20 años en líneas CNC. Los mandriles de pinza para torno automático son nuestro trabajo diario. Envíe un dibujo. Obtenga una pieza que se ajuste a su husillo a la primera.
| Especificaciones | |
|---|---|
| Parámetro | Valor |
| Tipo de pieza | Mandril de pinza CNC, tipo 36 para torno automático, agujero hexagonal |
| Materiales | 20CrMnTi, 40Cr, 65Mn, SUS420, SUS440C |
| Dureza | 58–62 HRC (cementado), 45–52 HRC (temple en masa) |
| Forma del agujero | Hexagonal, cuadrado, redondo, perfiles personalizados |
| Rango de tamaño del agujero | 2.0 mm – 36.0 mm |
| Diámetro exterior | 36 mm (tipo 36 estándar), DE personalizado disponible |
| Longitud | 40 mm – 120 mm, según dibujo |
| Tolerancia | ±0.005 mm en el agujero, ±0.01 mm en DE y longitud |
| Acabado superficial | Ra 0.4 µm en el agujero, Ra 0.8 µm en superficies exteriores |
| Proceso de mecanizado | Torneado CNC, fresado CNC, electroerosión por hilo, rectificado interior |
| Tratamiento térmico | Cementación, temple, revenido, tratamiento criogénico |
| Inspección | Verificación dimensional al 100%, informe MMC por lote |
| Tamaño de lote | De 1 pieza a 50,000 piezas, sin MOQ |
| Plazo de entrega | 15 días para prototipos, 20 días para series de producción |
| País de origen | Hecho en China, fábrica en Dongguan |
Cada mandril de pinza se mecaniza a partir de barra maciza. No utilizamos piezas fundidas ni preformas. Esto garantiza una estructura de grano consistente y una dureza predecible. El agujero hexagonal se corta con electroerosión por hilo después del tratamiento térmico, de modo que el perfil se mantiene nítido y la tolerancia se sostiene bajo sujeción repetida.
2. Informe de inspección por lote. Recibe un informe dimensional completo con cada envío. Datos de MMC, lecturas de dureza, valores de rugosidad superficial. Sin muestreo. Medimos el 100% de las dimensiones críticas en cada pieza.
3. Una sola fábrica para CNC + estampado + resortes + disipadores de calor. Su mandril de pinza no es la única pieza que compra. También operamos líneas de estampado de metal, bobinado de resortes y disipadores de calor. Combine sus pedidos en un solo envío. Un proveedor, una factura, un estándar de calidad. Esto reduce su costo logístico y su tiempo de gestión de proveedores.
El mandril tipo 36 se ajusta a husillos estándar de tornos automáticos (p. ej., Citizen, Star, Tsugami y máquinas chinas nacionales). Si su husillo no es estándar, ajustamos el DE y el cono para que coincidan. Usted envía el dibujo. Nosotros hacemos que encaje.
P: ¿Cómo garantizan la tolerancia y la calidad? R: Mecanizamos con ±0.005 mm en el agujero. Después del tratamiento térmico, rectificamos el agujero y el DE. Cada pieza se verifica en una MMC. El informe de inspección se incluye con su envío. Si alguna pieza está fuera de especificación, la reemplazamos sin costo.
P: ¿Cuál es su plazo de entrega? R: Los prototipos se envían en 15 días. Los pedidos de producción se envían en 20 días, según la cantidad y la disponibilidad de material. Para pedidos urgentes, podemos dividir el lote y enviar las primeras piezas en 7 días.
P: ¿Pueden proporcionar certificados de material? R: Sí. Cada lote incluye certificados de material EN 10204 3.1, informes de tratamiento térmico y datos de pruebas de dureza. También podemos proporcionar inspección de terceros (SGS, TUV) a su solicitud.
Email: sc@bquq.com WhatsApp: +86 13713157787
Fabricación de precisión, hecha en China, sin MOQ. Su mandril de pinza CNC personalizado, verificado antes del envío.

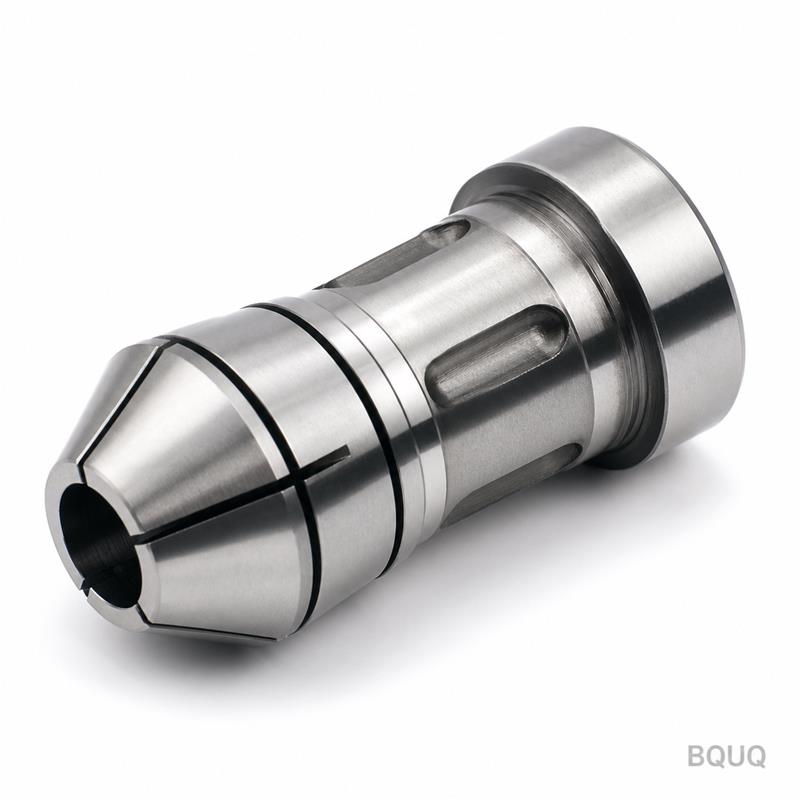

¿Busca otra pieza? También mecanizamos Portabrocas de Pinza CNC Personalizado para Torno Automático Tipo 40 con Agujero Redondo | BQUQ en la misma fábrica de Dongguan.
| Parámetro | Capacidad |
|---|---|
| Materiales | AL6061/7075, SUS303/304/316, acero 45#, cobre T2, latón H59, POM, PEEK, nylon |
| Tolerancia | ±0.005mm estándar, ±0.003mm bajo solicitud |
| Máquinas | CNC de 3/4/5 ejes, torneado-fresado, torno suizo |
| Superficie | Anodizado, niquelado, zincado, pasivado, chorro de arena, pulido |
| Rango de Tamaño | Máx. 400 x 300 x 200 mm |
| Prototipo | 72 horas, sin MOQ en muestras |
| Inspección | Informe completo por lote, datos CMM bajo solicitud |
