IntroducciónTu dibujo define la pieza. Nosotros la fabricamos. Cada mandril de pinza CNC personalizado se mecaniza según tu geometría exacta y se verifica en nuestro propio CMM antes del envío. No env
Tu dibujo define la pieza. Nosotros la fabricamos. Cada mandril de pinza CNC personalizado se mecaniza según tu geometría exacta y se verifica en nuestro propio CMM antes del envío. No enviamos piezas sin medir.

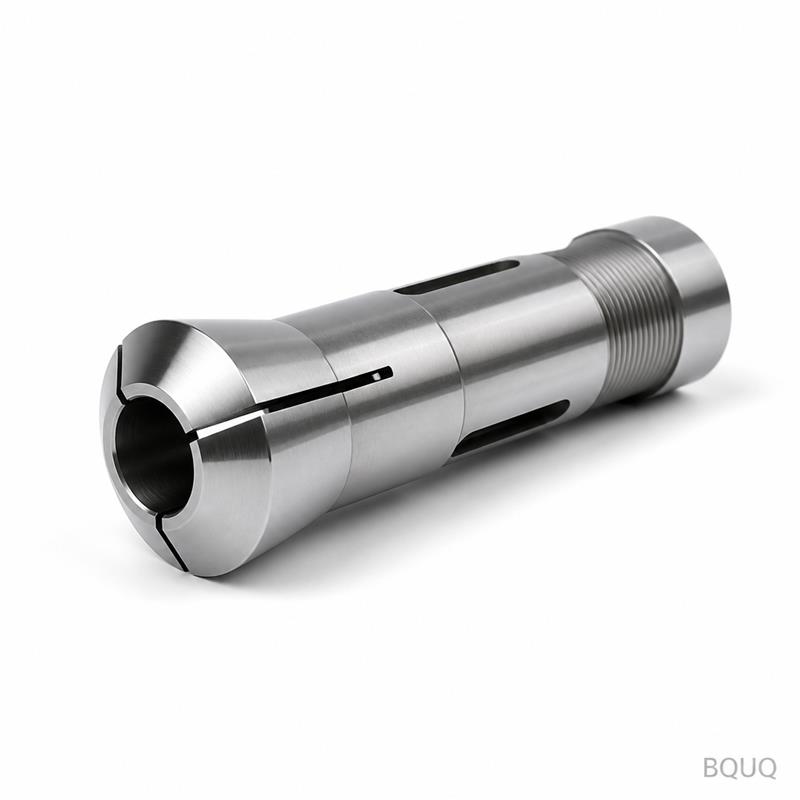

Este es un mandril de pinza tipo 36 para torno automático. Se adapta a husillos estándar de 36 mm. Mecanizamos el cono, las ranuras y la rosca según tu especificación. Pulimos la superficie de agarre hasta obtener un acabado espejo para que tu barra no se marque.
| Parámetro | Valor |
|---|---|
| Opciones de material | 20CrMnTi, 40Cr, 9Cr18, SUS440C, S136 |
| Dureza | 58–62 HRC (cementado) o 48–52 HRC (temple completo) |
| Proceso de mecanizado | Torno CNC, fresadora CNC, electroerosión por hilo para ranuras |
| Precisión del cono | AT3 o mejor según ISO 1947 |
| Concentricidad | ≤ 0.005 mm TIR |
| Acabado superficial | Ra 0.2 µm en superficie de agarre, Ra 0.4 µm en el resto |
| Tolerancia de ancho de ranura | ±0.01 mm |
| Clase de rosca | 6H interna, 6g externa |
| Tratamiento térmico | Temple al vacío + tratamiento criogénico profundo opcional |
| Inspección | Verificación dimensional 100%, informe CMM por lote |
| Tamaño de lote | 1 a 10,000 piezas |
| Plazo de entrega | 7 días para muestras, 15 días para producción |
Utilizamos tornos CNC con herramientas motorizadas para el cuerpo. La electroerosión por hilo corta las ranuras sin rebabas. Luego lapeamos el cono y pulimos el interior. Cada mandril recibe un número de serie. Puedes rastrearlo hasta el lote de tratamiento térmico.
1. Calidad trazable por lote. Cada lote de tratamiento térmico está numerado. Cada lote de mecanizado tiene su propio registro de inspección. Si surge un problema en tu producción, podemos extraer los datos exactos del proceso para ese número de serie. Sin conjeturas.
2. Informe de inspección por lote. Recibes un informe dimensional con cada envío. Enumera todas las características críticas: ángulo del cono, concentricidad, ancho de ranura, dureza. Nuestro control de calidad lo firma. Si necesitas inspección de terceros, la gestionamos al costo.
3. Una sola fábrica para CNC + estampación + resortes + disipadores de calor. Nos envías un paquete de dibujos. Nosotros nos encargamos del mandril de pinza, la pinza de resorte, la arandela estampada y el disipador de calor para tu unidad de husillo. Una orden de compra, un punto logístico, un sistema de calidad. Así se hace la fabricación de precisión como la quieren los ingenieros – sin intermediarios.
Si operas un husillo tipo 36, este mandril reemplaza tu unidad desgastada o no concéntrica. Podemos igualar dimensiones existentes o diseñar un nuevo perfil a partir del dibujo de tu pieza.

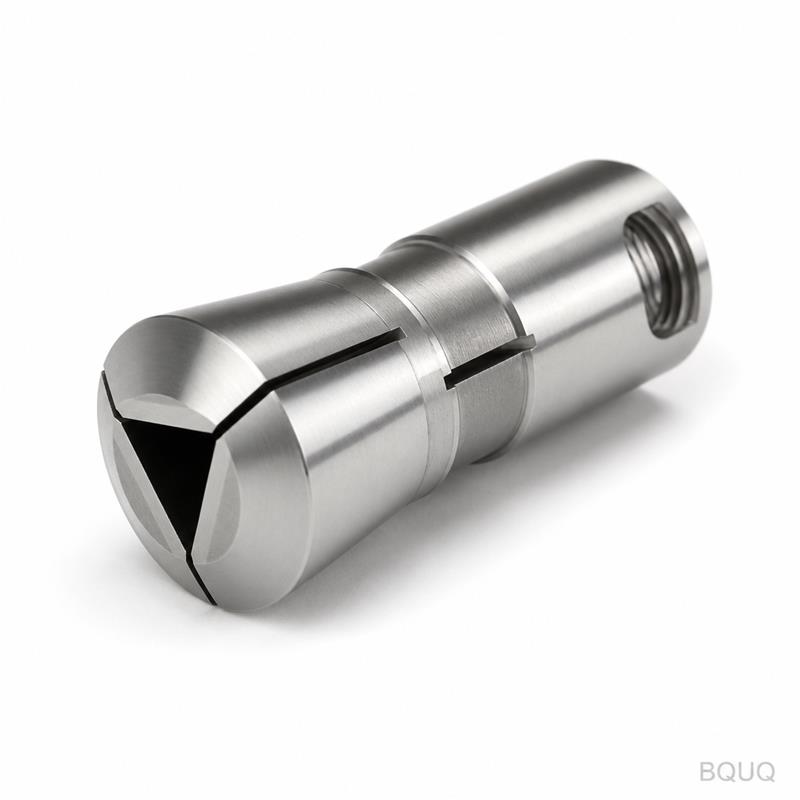

¿Busca otra pieza? También mecanizamos Mandril Portapinza CNC Personalizado Tipo 46 con Agujero Triangular | BQUQ en la misma fábrica de Dongguan.
P: ¿Cuál es su MOQ? Sin MOQ. Mecanizamos una pieza para validación de muestra. Las corridas de producción comienzan en 50 piezas. Pagas el mismo precio unitario de la pieza 1 a la pieza 10,000.
P: ¿Cómo garantizan tolerancia y calidad? Utilizamos un CMM calibrado para la inspección final. Cada dimensión crítica se mide y registra. El informe se incluye en el envío. Si alguna dimensión está fuera de especificación, rectificamos o reemplazamos sin costo.
P: ¿Cuál es su plazo de entrega? El plazo estándar es de 7 días hábiles para muestras y 15 días hábiles para producción. Para pedidos urgentes, podemos acelerar a 5 días para muestras con un recargo del 10%.
P: ¿Proporcionan certificados de material? Sí. Cada lote incluye un certificado de fábrica del material en bruto. Si necesitas certificados de tratamiento térmico, informes de prueba de dureza o declaraciones RoHS/REACH, los proporcionamos con el envío.
Envía tu archivo 2D o 3D por correo a sc@bquq.com. Incluye tu cantidad objetivo y la dureza requerida. Respondemos con una cotización firme dentro de 12 horas. Para preguntas urgentes, escríbenos por WhatsApp al +86 13713157787.
Somos una fábrica con 20 años de experiencia en Dongguan, China. Fabricamos mandriles de pinza CNC personalizados, resortes, estampaciones y disipadores de calor bajo un mismo techo. Envía el dibujo. Obtén la cotización. Recibe la pieza.
| Parámetro | Capacidad |
|---|---|
| Materiales | AL6061/7075, SUS303/304/316, acero 45#, cobre T2, latón H59, POM, PEEK, nylon |
| Tolerancia | ±0.005mm estándar, ±0.003mm bajo solicitud |
| Máquinas | CNC de 3/4/5 ejes, torneado-fresado, torno suizo |
| Superficie | Anodizado, niquelado, zincado, pasivado, chorro de arena, pulido |
| Rango de Tamaño | Máx. 400 x 300 x 200 mm |
| Prototipo | 72 horas, sin MOQ en muestras |
| Inspección | Informe completo por lote, datos CMM bajo solicitud |
