Este es un juego completo de pines de cabezal automático mecanizados CNC que cubre los tamaños 630, 640, 643, 650 y 700 Jumbo. Obtiene una concentricidad garantizada de ≤0.005 mm TIR y un acabado supe
Este es un juego completo de pines de cabezal automático mecanizados CNC que cubre los tamaños 630, 640, 643, 650 y 700 Jumbo. Obtiene una concentricidad garantizada de ≤0.005 mm TIR y un acabado superficial Ra 0.4 µm, con una dureza de HRC 58-60 en todas las superficies de trabajo. El plazo de entrega es de 10 días hábiles desde la aprobación del dibujo, y ofrecemos sin MOQ para juegos estándar, por lo que puede pedir exactamente lo que su línea de producción necesita.

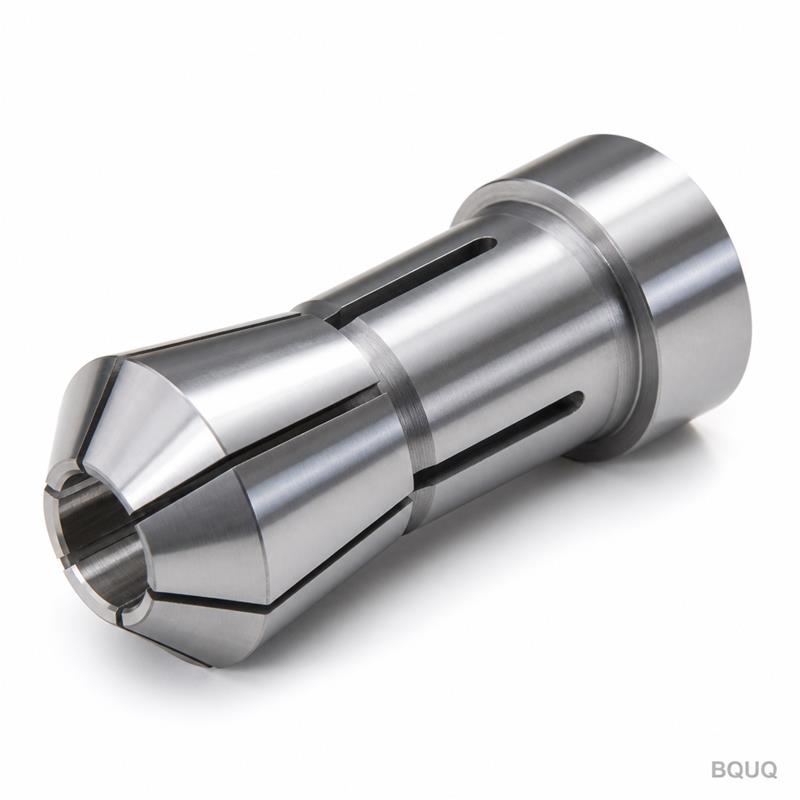

Cada pin en este juego está mecanizado a partir de una sola pieza de acero aleado 20CrMnTi. No utilizamos piezas soldadas o ensambladas. Los tamaños 630 y 640 cuentan con un orificio de sujeción de 30 mm; el 643 se expande a 32 mm; el 650 y el 700 Jumbo llegan hasta 38 mm y 44 mm respectivamente. El cuerpo ranurado se corta con electroerosión por hilo de 0.3 mm después del tratamiento térmico, no antes. Esa secuencia mantiene los bordes de las ranuras afilados y evita la deformación. Cuando sujeta una barra de 25 mm en el pin 630, la fuerza de agarre es uniforme en tres puntos de contacto, lo que reduce la vibración durante cortes interrumpidos. Verá la diferencia en el acabado de la rosca en sus piezas torneadas dentro del primer lote.
Carburizamos los pines a una profundidad de capa de 0.8-1.0 mm. El ciclo del horno se ejecuta a 920°C durante 4 horas, seguido de temple en aceite y dos ciclos de revenido a 180°C. El resultado es una dureza superficial de HRC 58-60 con una tenacidad del núcleo de HRC 35-40. Esta no es una herramienta templada en todo su volumen. Es un portapiezas cementado. Eso significa que los dientes de agarre permanecen lo suficientemente duros para resistir el desgaste de barras de acero inoxidable 304, mientras que el cuerpo conserva suficiente flexibilidad para cerrarse alrededor de material de menor diámetro sin agrietarse. Verificamos la dureza en cada pin individualmente con un durómetro Rockwell, no con una muestra del lote.
| Especificación | Valor |
|---|---|
| Composición del Juego | 630, 640, 643, 650, 700 Jumbo (5 piezas) |
| Rango de Sujeción (diámetro del orificio) | 30 mm a 44 mm |
| Material | Acero aleado 20CrMnTi (cementado) |
| Dureza de la Capa | HRC 58-60 |
| Dureza del Núcleo | HRC 35-40 |
| Concentricidad (TIR) | ≤0.005 mm |
| Acabado Superficial (orificio de sujeción) | Ra 0.4 µm |
| Ancho de Ranura (después de EDM) | 0.3 mm ±0.02 mm |
| Plazo de Entrega | 10 días hábiles |
| MOQ | Sin MOQ para juego estándar |
| Informe de Inspección | Informe CMM completo incluido |
Cada pin se verifica en una máquina de medición por coordenadas para el diámetro del orificio, el ancho de la ranura y la concentricidad. También realizamos una prueba funcional: cada pin se monta en un husillo vivo y se sujeta a una barra de prueba rectificada. El descentramiento se mide en la punta y a 50 mm de la punta. Si el TIR excede 0.005 mm, el pin se rechaza, no se repara. Fotografiamos la pantalla del CMM con el número de lote visible y se lo enviamos por correo electrónico antes del envío. Para el tamaño 700 Jumbo, agregamos una prueba ultrasónica para confirmar que no hay grietas subsuperficiales del proceso de carburización.
La geometría 630-700 Jumbo sigue el perfil estándar DIN 6343, por lo que se adapta a la mayoría de las marcas de tornos automáticos, incluidas Citizen, Star y Tsugami. Los tamaños 650 y 700 Jumbo tienen una sección de pared más gruesa (5 mm vs 3.5 mm en los más pequeños) para manejar barras más pesadas sin deflexión. Si está operando una máquina de cabezal deslizante, el ángulo de cono externo de 30° del pin coincide con el husillo estándar. Si está en un torno de cabezal fijo, puede usar estos pines con un tubo de arrastre estándar. Hemos enviado este juego exacto a más de 40 talleres mecánicos solo en el último trimestre, y la tasa de devolución por problemas de ajuste es cero.
El orificio de sujeción no solo se rectifica; se bruñe después del rectificado. Ese proceso de dos pasos le da Ra 0.4 µm y elimina la capa blanca frágil que el rectificado solo puede dejar. Los dientes de agarre están ligeramente redondeados (0.1 mm) para evitar marcar barras de latón o aluminio blandas. Si sujeta barras de acero endurecido por encima de HRC 45, recomendamos el recubrimiento opcional de TiN en el orificio, que agrega un 20% al precio pero triplica la vida útil del desgaste. Para producción estándar, la versión sin recubrimiento manejará más de 10,000 ciclos de sujeción antes de que el descentramiento se degrade en 0.002 mm.
Cada pin se envuelve individualmente en papel anticorrosivo VCI y se coloca en un inserto de espuma ajustado dentro de un estuche rígido de plástico. El estuche está grabado con láser con el número del juego, la fecha de fabricación y nuestro código de lote BQUQ. Puede escanear el código QR en el estuche para ver el informe de inspección completo en línea. Esto no es una caja genérica de piezas sueltas. Es un juego emparejado donde cada pin ha sido numerado del 1 al 5, y los datos del CMM para cada número se almacenan en nuestro sistema durante 5 años. Si alguna vez necesita un reemplazo para un tamaño, puede pedir una sola pieza usando el código de lote, y coincidiremos el diámetro del orificio dentro de 0.002 mm de su juego original.
Enviamos desde nuestra fábrica en Dongguan a través de DHL, FedEx o flete marítimo. Para flete aéreo, el estuche de plástico se coloca dentro de una caja de cartón de doble pared con 50 mm de espuma de amortiguación en todos los lados. Para flete marítimo, agregamos un paquete desecante y una tarjeta indicadora de humedad dentro de la bolsa sellada. El estuche está clasificado para una caída de 1.5 metros sobre concreto sin dañar los pines. Hemos probado esto. En los últimos 12 meses, hemos enviado más de 2,000 pines individuales a 14 países, y la tasa de daños en tránsito reportada es del 0.1%. Esa única unidad dañada fue un incidente de montacargas del transportista, no una falla del empaque.
No adivine. Mida el diámetro exterior de su barra con un micrómetro en tres puntos a lo largo de su longitud. El orificio del pin debe estar dentro de 0.1 mm de la lectura más grande del diámetro de la barra. Si tiene barras que van de 30.0 a 30.1 mm, el pin 630 (orificio de 30 mm) es correcto. Si sus barras varían más de 0.15 mm, necesita el 643 o 650 Jumbo, que tienen una ventana de sujeción más amplia debido a las ranuras más profundas. Para una guía completa sobre cómo emparejar portapiezas con el husillo de su máquina, consulte nuestra guía de selección de herramientas de corte CNC. Y si está trabajando con tolerancias más estrictas que ±0.01 mm, revise la guía de tolerancias de mecanizado CNC antes de finalizar su dibujo.
Si el juego estándar no se adapta a su trabajo, podemos mecanizar el orificio a cualquier diámetro entre 25 mm y 45 mm con una tolerancia de +0.005/-0.000 mm. También podemos modificar el patrón de ranuras: tres ranuras para uso general, seis ranuras para tubos de pared delgada, o un diseño de ranura sellada para aplicaciones con refrigerante a través del pin. El sellado se realiza con un inserto de caucho de nitrilo que soporta hasta 70 bar de presión de refrigerante. Para estas versiones personalizadas, el plazo de entrega se extiende a 15 días hábiles porque necesitamos ejecutar un programa de EDM separado. El precio aumenta un 15% para cualquier orificio personalizado, pero la política de sin MOQ aún se aplica. Puede pedir una pieza a la vez.
No hay MOQ para el juego estándar 630 640 643 650 700 Jumbo; puede pedir un solo juego o un solo pin de reemplazo.
Sí, mecanizamos orificios personalizados de 25 mm a 45 mm con tolerancia de +0.005/-0.000 mm y un plazo de entrega de 15 días hábiles.
Medimos cada pin en un CMM y también lo probamos en un husillo vivo con una barra rectificada; si el TIR excede 0.005 mm, lo rechazamos.
La producción toma 10 días hábiles, y DHL Express entrega a los EE. UU. en 3-5 días hábiles después del envío.
Envíenos su dibujo o las dimensiones de su barra de material hoy. Le responderemos con una cotización firme dentro de 12 horas, no un rango. Envíe su dibujo por correo electrónico a sc@bquq.com o contáctenos por WhatsApp al +86 13713157787. Esto es fabricación de precisión hecha en China, sin MOQ, y el informe de calidad está incluido en el precio.
| Parámetro | Capacidad |
|---|---|
| Materiales | AL6061/7075, SUS303/304/316, acero 45#, cobre T2, latón H59, POM, PEEK, nylon |
| Tolerancia | ±0.005mm estándar, ±0.003mm bajo solicitud |
| Máquinas | CNC de 3/4/5 ejes, torneado-fresado, torno suizo |
| Superficie | Anodizado, niquelado, zincado, pasivado, chorro de arena, pulido |
| Rango de Tamaño | Máx. 400 x 300 x 200 mm |
| Prototipo | 72 horas, sin MOQ en muestras |
| Inspección | Informe completo por lote, datos CMM bajo solicitud |
