Normas de muelles: ISO 10243, DIN 2095 y cuál aplica
Respuesta breve: ISO 10243 cubre muelles de troquel de alambre rectangular codificados por colores para utillaje de prensa, mientras que DIN 2095 cubre muelles de compresión helicoidales de alambre redondo enrollados en frío con grados de calidad definidos y tablas de tolerancia. Ninguna norma es un requisito universal: aplican cuando su plano, su catálogo de utillaje o la especificación de su cliente así lo indican. Si un muelle no es un muelle de troquel de catálogo ni un artículo de stock DIN 2095, el documento rector es su propio plano: diámetro de alambre, longitud libre, altura sólida, constante y configuración de extremos. BQUQ fabrica con tolerancias de plano de ±0.005 mm en características mecanizadas por CNC y cotiza muelles personalizados en 12 horas laborables.
¿Qué es ISO 10243?
ISO 10243 es la norma internacional para muelles de compresión de sección rectangular utilizados en troqueles y conjuntos de corte. Es la descendiente directa de la antigua línea alemana DIN 9834 / ISO 10243, y es la razón por la que los muelles de troquel vienen en colores.
La norma define:
- Sección del alambre — rectangular (a menudo llamada "alambre plano" o "alambre ovalado" en el taller), que empaqueta más material en un alojamiento dado que el alambre redondo y, por tanto, entrega mayor fuerza por unidad de deflexión.
- Diámetros de alojamiento y vástago — una matriz fija de tamaños de alojamiento y diámetros de mandril correspondientes para que un muelle encaje en un alojamiento estándar sin ajuste personalizado.
- Longitud libre y profundidad de alojamiento — longitudes estándar que corresponden a profundidades de alojamiento estándar.
- Clases de carga — ligera, media, pesada y extra pesada, cada una con una deflexión máxima admisible como porcentaje de la longitud libre.
- Codificación por colores — el color de pintura en la espira extrema identifica la clase de carga. Es una convención de conveniencia, no una garantía de rendimiento en sí misma.
El código de colores y por qué importa en el taller
El sistema de colores existe para que un utillero pueda identificar un muelle a simple vista en una prensa sin medirlo. Las asignaciones de colores típicas de la industria van desde verde para servicio ligero, azul para medio, rojo para pesado y amarillo o marrón para extra pesado, pero la correspondencia exacta color-clase varía entre fabricantes. Nunca especifique un muelle de troquel solo por color en una orden de compra: indique siempre por escrito el código de tamaño ISO 10243, la longitud libre y la clase de carga.
Lo que ISO 10243 no cubre
ISO 10243 no cubre muelles de alambre redondo, muelles de extensión, muelles de torsión ni muelles para aplicaciones no relacionadas con utillaje. Tampoco establece la composición química del material. Un muelle de troquel puede fabricarse de cromo-silicio, cromo-vanadio o un grado patentado templado en aceite y aún cumplir con la norma dimensional. Si su aplicación es sensible a la vida a fatiga en recuentos de ciclos elevados, el material y el tratamiento térmico importan más que la norma dimensional; consulte nuestras notas sobre muelles de cromo silicio para ver cómo la elección de aleación cambia el rendimiento a fatiga.
¿Qué es DIN 2095?

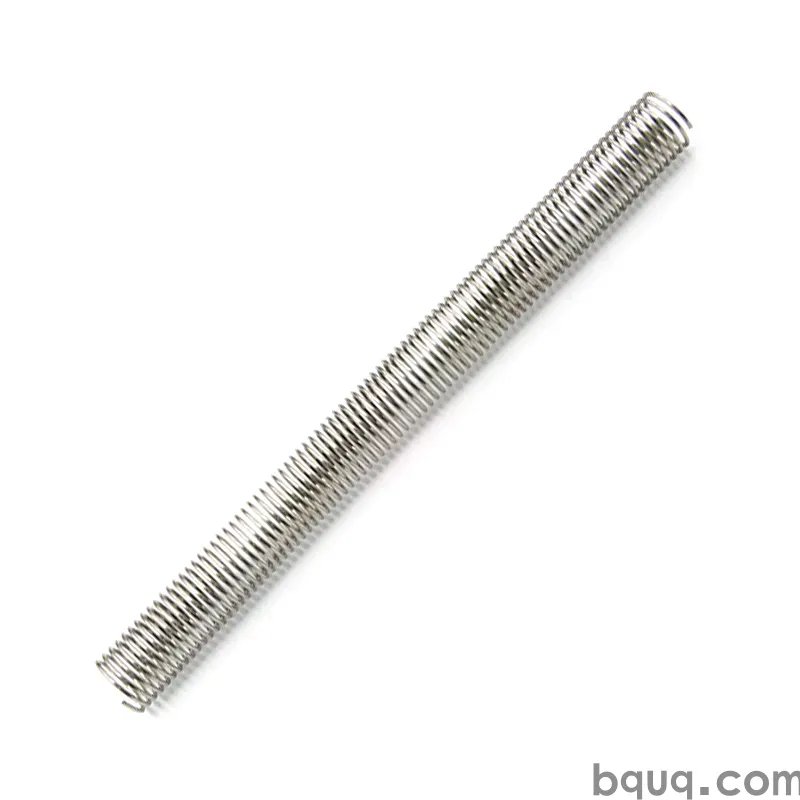

DIN 2095 es la norma alemana para muelles de compresión helicoidales cilíndricos enrollados en frío fabricados con alambre redondo. Donde ISO 10243 trata de herramental de utillaje, DIN 2095 trata del muelle de compresión de propósito general.
Especifica:
| Elemento | Qué define DIN 2095 |
|---|---|
| Rango de diámetro de alambre | Alambre redondo, enrollado en frío, en una serie de diámetros definida |
| Dirección de enrollado | Derecha como estándar salvo que se especifique lo contrario |
| Tipos de extremos | Cerrados, cerrados y rectificados, abiertos, abiertos y rectificados |
| Grados de calidad | Grados basados en la estrechez de tolerancia para diámetro de alambre, diámetro exterior, longitud libre y perpendicularidad |
| Tablas de tolerancia | Desviación admisible en función del índice de muelle y el grado de calidad |
| Supuestos de material | Aceros de muelle estándar con valores de módulo definidos usados en las fórmulas de cálculo |
Grados de calidad explicados
La contribución más útil de DIN 2095 al plano de un comprador es el concepto de grado de calidad. Un grado más estrecho cuesta más porque exige un control de enrollado más estricto, alambre más consistente y, a menudo, una operación de rectificado en los extremos. El intercambio es sencillo: si su muelle se aloja en un alojamiento con holgura generosa y la carga no es crítica, un grado más holgado es suficiente. Si el muelle posiciona un mecanismo de precisión o trabaja en una pila donde la longitud acumulada importa, especifique el grado más estrecho.
Aquí es donde la tolerancia de longitud de muelle se convierte en una decisión de compra más que en un detalle de fabricación: la tolerancia que escribe en el plano establece directamente la ruta de proceso y el precio.
Los límites de DIN 2095
DIN 2095 asume alambre redondo enrollado en frío con un índice razonablemente convencional. No cubre muelles grandes enrollados en caliente, alambre rectangular ni muelles con configuraciones de extremos inusuales. Tampoco garantiza una carga a una altura dada: garantiza dimensiones y, por extensión, las entradas dimensionales para un cálculo de carga. La verificación de carga es una prueba separada, por lo que el ensayo de carga de muelles pertenece a su plan de inspección de recepción independientemente de la norma que cite.
ISO 10243 vs DIN 2095: comparación lado a lado
| Atributo | ISO 10243 | DIN 2095 |
|---|---|---|
| Tipo de producto | Muelles de troquel de alambre rectangular | Muelles de compresión helicoidales de alambre redondo |
| Uso principal | Utillaje de prensa, conjuntos de corte, moldes de inyección | Maquinaria general, mecanismos, ensamblajes |
| Sección del alambre | Rectangular / plana | Redonda |
| Identificación | Código de tamaño más clase de carga codificada por color | Dimensiones del plano más grado de calidad |
| Guía de deflexión | Deflexión máxima como % de la longitud libre por clase de carga | Calculada a partir de tensión e índice |
| ¿Material especificado? | No | Asume grados de acero de muelle estándar |
| Comprador típico | Utillero, diseñador de troqueles de estampado | Diseñador de máquinas, ingeniero de componentes OEM |
| Disponibilidad en catálogo | Ampliamente en stock en tamaños estándar | En stock en tamaños comunes, menos universal |
La conclusión práctica: estas dos normas no compiten. Un troquel de estampado puede contener muelles de troquel ISO 10243 para la placa extractora y muelles de compresión DIN 2095 para un pequeño mecanismo de retorno, y ambos son correctos en su lugar.
¿Qué norma aplica a mi muelle?
Haga tres preguntas en orden.
1. ¿Es un muelle de troquel o un muelle de compresión general?
Si el muelle se aloja en un alojamiento perforado en un utillaje de prensa y empuja una placa extractora, es un muelle de troquel. ISO 10243 es el marco relevante, y debería comprar un tamaño de catálogo en lugar de diseñar desde cero: todo el propósito de la norma es la intercambiabilidad.
Si el muelle es un muelle de compresión de propósito general en un mecanismo, el marco de tolerancias de DIN 2095 es la referencia natural, incluso si no está legalmente obligado a citarlo.
2. ¿El plano de mi cliente nombra una norma?
Si el plano dice "según DIN 2095, grado 2", ese es el contrato. Fabrique e inspeccione según él. Si el plano está en silencio, no asuma que aplica una norma: un plano en silencio significa que las dimensiones del plano gobiernan, y cualquier tolerancia no indicada es una negociación.
3. ¿El muelle está realmente fuera de ambas normas?
Muchos muelles lo están. Los muelles de extensión, muelles de torsión, muelles cónicos, muelles de paso variable y cualquier cosa con una forma de extremo personalizada quedan fuera de ambos documentos. Para estos, el plano más un método de inspección definido es la única especificación real. Nuestros muelles de torsión y muelles de extensión personalizados se fabrican típicamente así: totalmente según plano, con verificación de carga y dimensional acordada de antemano.
Lo que las normas no le dicen
Las normas definen geometría y tolerancia. No definen las cosas que más a menudo causan fallos en campo.
Material y tratamiento térmico
Dos muelles pueden cumplir la misma norma dimensional y tener vidas a fatiga radicalmente diferentes según la aleación, la calidad del alambre, la tensión residual y el tratamiento de alivio de tensiones. Las normas guardan silencio sobre esto porque son documentos dimensionales.
Condición superficial y protección contra la corrosión
El granallado, el chapado y el recubrimiento cambian el comportamiento a fatiga y la resistencia a la corrosión. Nada de esto está en la norma dimensional. Si su muelle opera en exteriores o en un entorno de lavado, especifique el acabado explícitamente: nuestra visión general sobre chapado y recubrimiento en polvo de muelles cubre las compensaciones.
Comportamiento dinámico
La sobrecarga, la resonancia y la frecuencia natural son preocupaciones de diseño, no de norma. Un muelle que pasa todas las verificaciones dimensionales aún puede fallar en una aplicación de alta velocidad porque nunca se verificó la resonancia y sobrecarga de muelles.
Comportamiento al final de la vida útil
Las normas no le dicen cuándo un muelle se asentará, se combará o cederá. Eso depende de la tensión a la altura instalada en relación con la tensión admisible del material. Si está operando un muelle cerca de su límite, revise la sobrecarga y fluencia de muelles antes de comprometerse con un diseño.
Cómo BQUQ gestiona las especificaciones de muelles
BQUQ (Dongguan) ejecuta producción de muelles personalizados junto con mecanizado CNC, estampado de metal y fabricación de disipadores en una sola fábrica ISO9001, en cuatro líneas de producción. Esa co-locación importa para los compradores de muelles porque significa que el utillaje, los dispositivos y las características de forma de extremo pueden mecanizarse internamente en lugar de subcontratarse.
Lo que pedimos en una RFQ de muelles:
| Información | Por qué la necesitamos |
|---|---|
| Diámetro de alambre y material | Establece el proceso de enrollado y las tensiones admisibles |
| Longitud libre y altura sólida | Define la ventana de enrollado y el índice de muelle |
| Diámetro exterior o interior | Determina el ajuste del mandril y del alojamiento |
| Carga a una o dos alturas | Nos permite verificar la constante y establecer el punto de inspección |
| Configuración de extremos | Cerrados, rectificados, abiertos o personalizados |
| Entorno de operación | Impulsa la selección de acabado y material |
| Volumen anual y expectativa de MOQ | Establece la economía de utillaje y proceso |
Si puede proporcionar dimensiones y un punto de carga, podemos cotizar en 12 horas laborables. Si solo tiene una envolvente y un requisito de fuerza, podemos proponer un diseño: aplica MOQ flexible, por lo que tanto una tirada de prototipo como una de producción son puntos de partida viables.
Para muelles de compresión estándar de alambre redondo, consulte nuestra página de capacidad de muelles de compresión. Para cualquier cosa con una forma de extremo personalizada o geometría no estándar, envíe el plano directamente.
Preguntas frecuentes
P: ¿Es ISO 10243 obligatoria para muelles de troquel?
R: No. ISO 10243 es una norma dimensional y de clase de carga, no un requisito legal. Se vuelve obligatoria solo cuando su plano, la especificación de su cliente o su catálogo de utillaje la invocan. En la práctica, la mayoría de los diseñadores de utillaje de prensa la usan voluntariamente porque garantiza la intercambiabilidad: un muelle de repuesto de cualquier proveedor conforme encajará en el mismo alojamiento y entregará la misma clase de carga.
P: ¿Puede un muelle cumplir tanto ISO 10243 como DIN 2095?
R: No de manera significativa. ISO 10243 está escrita en torno al alambre rectangular, DIN 2095 en torno al alambre redondo. Un solo muelle no puede tener ambas secciones transversales, por lo que las dos normas describen familias de productos diferentes. Un conjunto de troquel puede contener muelles conformes a cada norma en ubicaciones diferentes, pero ningún muelle individual cumple ambas simultáneamente.
P: ¿Qué cambia realmente el grado de calidad DIN 2095?
R: Cambia la desviación admisible en diámetro de alambre, diámetro exterior, longitud libre y perpendicularidad. Un grado más estrecho significa un control de enrollado más estricto, alambre de entrada más consistente y, a menudo, extremos rectificados. El resultado funcional es una mejor repetibilidad dimensional en una pila o alojamiento. Elija el grado en función de cuánta variación acumulada puede absorber su ensamblaje.
P: ¿Necesito una norma si mi muelle es totalmente personalizado?
R: No, y citar una puede crear confusión. Para un muelle personalizado, el plano es la especificación. Indique cada dimensión, la carga a las alturas que le importan, la configuración de extremos, el material, el acabado y el método de inspección. Añada una nota de que las tolerancias no especificadas siguen un valor predeterminado nombrado: esa sola línea evita la mayoría de las disputas.
P: ¿Cómo verifico que un muelle cumple la norma que especifiqué?
R: Mida las dimensiones que controla la norma y pruebe la carga a las alturas especificadas. Para muelles de troquel, confirme el código de tamaño, la longitud libre y la clase de carga en lugar de confiar en el color de la pintura. Para muelles DIN 2095, verifique las dimensiones del grado de calidad. El ensayo de carga a una o dos alturas detecta la mayoría de las no conformidades que las verificaciones dimensionales por sí solas pasarían por alto.
