Longitud libre y tolerancias: lo que una fábrica puede mantener
Respuesta breve: La tolerancia de longitud libre es la ventana que una fábrica de muelles puede mantener realmente en la longitud descargada de un muelle terminado — típicamente ±0,5 mm en un muelle de compresión de 25 mm en producción estándar, y se ajusta a ±0,15 mm o mejor cuando el plano lo exige. No es un número que se pueda elegir libremente; es la suma de la variación del diámetro del alambre, la resolución de la máquina de bobinado, el movimiento durante el alivio de tensiones y el acondicionamiento de los extremos. En BQUQ en Dongguan, cotizamos muelles de compresión, extensión y torsión en 12 horas laborables e indicamos la tolerancia de longitud libre que mantendremos, en lugar de la que se ve bien en un plano.
¿Qué es exactamente la longitud libre?
La longitud libre es la longitud axial total de un muelle en su estado descargado y sin restricciones. Para un muelle de compresión es la distancia de una cara extrema rectificada a la otra sin que nada lo comprima. Para un muelle de extensión es la longitud desde el interior de un gancho hasta el interior del otro. Para un muelle de torsión normalmente se sustituye por la longitud del cuerpo más la configuración de las patas, porque la dimensión "libre" que importa es angular, no lineal.
La longitud libre es una dimensión de referencia, no una dimensión de rendimiento. Lo que realmente le importa a su ensamblaje suele ser una de tres cosas:
- Longitud instalada — la longitud a la que se asienta el muelle cuando el ensamblaje está cerrado, lo que establece la precarga.
- Longitud cargada — la longitud con la deflexión de trabajo, lo que establece la fuerza de trabajo.
- Altura sólida — la longitud a compresión total, lo que determina si el muelle hace tope antes que el mecanismo.
La longitud libre importa porque es la dimensión más fácil de medir en un banco de inspección de entrada, y porque es la dimensión que se desplaza cuando cambia algo aguas arriba. Un muelle que mide 1 mm de más en estado libre puede aún alcanzar perfectamente su carga instalada — o no. La tolerancia que se escribe en la longitud libre es un indicador de cuánta variación de carga está dispuesto a aceptar.
Por qué la longitud libre se desvía durante la fabricación
Cuatro cosas mueven la longitud libre después de que se ha cortado el alambre:
1. Variación del diámetro del alambre. El alambre de muelle se trefila con una tolerancia, no con un tamaño exacto. Una oscilación de ±0,02 mm en un alambre de 1,0 mm cambia el diámetro de espira y, por tanto, el número de espiras que caben en una longitud dada.
2. Tensión de bobinado y ajuste del paso. La máquina ajusta el paso mecánicamente o mediante servo. Pequeños cambios en el avance del alambre y en la sincronización de la leva cambian la longitud tal como sale del bobinado antes de cualquier tratamiento térmico.
3. Alivio de tensiones. El alivio de tensiones a baja temperatura relaja las tensiones residuales del bobinado y normalmente acorta ligeramente un muelle de compresión. La cantidad depende del material, el diámetro del alambre y el ciclo del horno.
4. Rectificado de extremos y asentado. El rectificado elimina material de las espiras extremas; una operación de "asentado" o preajuste comprime deliberadamente el muelle más allá de la altura sólida para estabilizar la longitud. Ambas cosas cambian la longitud libre final.
Una fábrica que no controla las cuatro cotizará una tolerancia amplia y esperará. Una fábrica que las controla puede mantener una tolerancia estrecha de forma repetible.
¿Qué tolerancia puede mantener realmente una fábrica?
La tabla siguiente es lo que consideramos capacidad de producción estándar para muelles bobinados en frío en materiales comunes (alambre de música, acero inoxidable, cromo-silicio templado en aceite). Son cifras indicativas para planificación de producción, no una especificación que se pueda asumir sin revisar el plano.
| Longitud libre (mm) | Producción estándar | Ajustada (especificada en plano) | Notas |
|---|---|---|---|
| Hasta 10 | ±0,25 mm | ±0,10 mm | Muelles pequeños, alambre fino, sensibles al rectificado de extremos |
| 10 – 25 | ±0,50 mm | ±0,15 mm | Rango más común para electrónica y electrodomésticos |
| 25 – 50 | ±0,75 mm | ±0,25 mm | Domina el control del paso; se recomienda asentado |
| 50 – 100 | ±1,50 mm | ±0,50 mm | Los muelles largos necesitan preajuste para estabilizarse |
| Más de 100 | ±2,0 % de la longitud | ±0,75 % de la longitud | La tolerancia de longitud suele expresarse como porcentaje |
Hay dos cosas que observar. Primero, la tolerancia escala con la longitud — pedir ±0,1 mm en un muelle de 120 mm es pedir una ruta de fabricación diferente, no una inspección más estricta. Segundo, la columna "ajustada" es alcanzable pero cuesta más, porque implica clasificación al 100 % por longitud, preajuste o un ciclo de bobinado más lento.
Cómo se convierte la tolerancia de longitud libre en tolerancia de carga
Esta es la parte que la mayoría de los planos equivoca. La tolerancia de longitud libre y la tolerancia de carga están vinculadas a través de la constante del muelle. Si especifica una ventana de longitud libre y una ventana de carga de forma independiente, puede estar especificando una combinación físicamente imposible.
| Constante del muelle (N/mm) | Tolerancia de longitud libre | Variación de carga resultante a longitud instalada fija |
|---|---|---|
| 1,0 | ±0,50 mm | ±0,50 N |
| 5,0 | ±0,50 mm | ±2,50 N |
| 20,0 | ±0,50 mm | ±10,0 N |
| 20,0 | ±0,15 mm | ±3,0 N |
Lea las dos últimas filas juntas. En un muelle rígido, reducir a la mitad la tolerancia de longitud es la única forma práctica de reducir a la mitad la variación de carga — o acepta la ventana de carga y abre la ventana de longitud. No hay una tercera opción que no implique cambiar la constante del muelle o la longitud instalada.
Si todavía está dimensionando el muelle, las relaciones entre constante, espiras activas y deflexión se desarrollan en nuestra guía sobre la calculadora de diseño de muelles de compresión.
¿Difiere la tolerancia de longitud libre según el tipo de muelle?
Sí, y de forma significativa. Las condiciones de los extremos cambian lo que es medible y lo que es controlable.
Muelles de compresión
Los muelles de compresión son los más fáciles de mantener, porque la longitud libre es una única dimensión axial entre dos caras rectificadas. Los extremos cerrados y rectificados dan el mejor control; los extremos cerrados sin rectificar son más baratos pero la geometría del extremo del alambre añade dispersión. Los extremos abiertos son para muelles que nunca asientan planos y no deberían llevar una llamada de longitud libre estrecha.

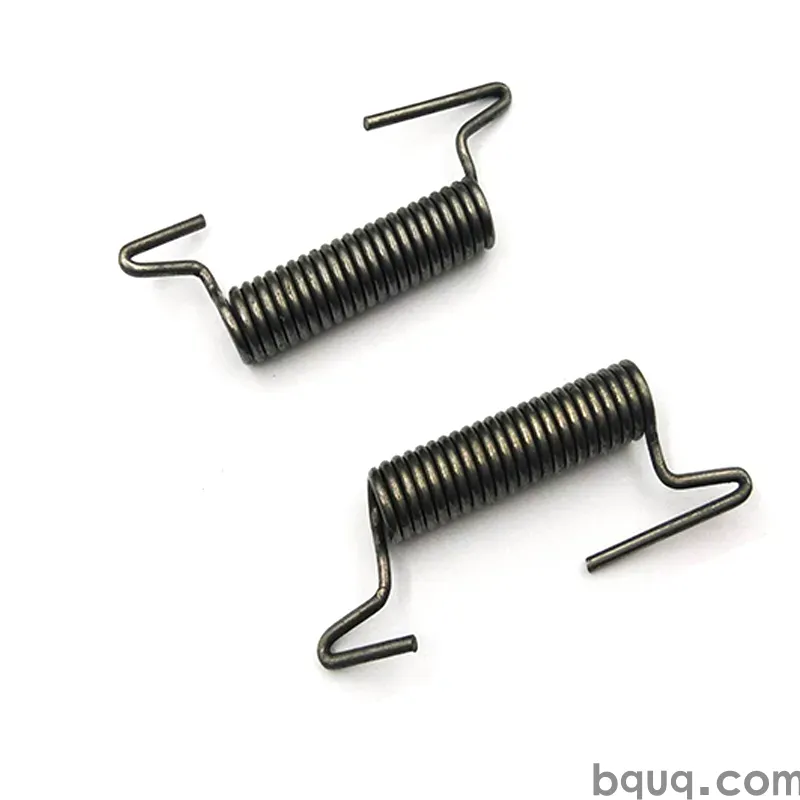

Muelles de extensión
Los muelles de extensión son más difíciles. La longitud libre se mide por dentro de los ganchos, y la geometría del gancho — posición del bucle, radio de curvatura, tensión inicial — añade variación que no tiene nada que ver con el cuerpo de espiras. Un enfoque práctico es tolerar la longitud del cuerpo de forma estrecha y la longitud total incluyendo los ganchos de forma más amplia, y luego controlar la posición del gancho con un calibre.
Muelles de torsión
Los muelles de torsión son los más difíciles de expresar como longitud. Las dimensiones significativas en estado libre son la longitud del cuerpo, el diámetro interior, el ángulo de las patas y la longitud de las patas. La tolerancia de la longitud del cuerpo se comporta como la longitud libre de un muelle de compresión; el ángulo de las patas normalmente se tolera en grados y es la dimensión que realmente determina el ajuste del ensamblaje. Nuestra línea de producción de muelles de torsión maneja tanto las llamadas de longitud del cuerpo como de ángulo de patas en el mismo plano.
| Tipo de muelle | Dimensión principal en estado libre | Tolerancia estándar típica | Principal causa de variación |
|---|---|---|---|
| Compresión | Longitud libre total | ±0,5 mm a 25 mm | Control del paso, rectificado, alivio de tensiones |
| Extensión | Longitud del cuerpo + posición del gancho | ±0,8 mm a 25 mm | Conformado del gancho, tensión inicial |
| Torsión | Longitud del cuerpo + ángulo de patas | ±0,5 mm / ±3° | Conformado de patas, diámetro de espira |
Por qué más estrecho de lo necesario es un costo, no una virtud
Cada paso más estrecho en la longitud libre añade costo. Pasar de ±0,5 mm a ±0,15 mm en un muelle de compresión de tamaño medio normalmente implica una o varias de las siguientes cosas:
- Bobinado más lento con comprobaciones de longitud en proceso en lugar de muestreo por lotes
- Una operación de preajuste o "asentado" después del alivio de tensiones
- Medición al 100 % de la longitud con clasificación manual o automatizada
- Mayor tasa de rechazo en la línea de bobinado, repercutida en el costo unitario
Nada de eso mejora el ensamblaje si el ensamblaje no lo necesita. La pregunta correcta no es "¿qué tan estrecho puede mantener?" sino "¿cuánta variación de carga puede tolerar mi mecanismo?" Trabaje hacia atrás desde eso.
Dos reglas prácticas que damos a los compradores:
1. Tolere la longitud libre solo si el muelle asienta sobre un tope rígido. Si la longitud instalada la fija la carcasa, la variación de longitud libre se convierte directamente en variación de precarga. Si el muelle se comprime con un tornillo o un hueco variable, la longitud libre importa mucho menos.
2. Tolere la carga, no la longitud, cuando la carga es lo que se siente. Un ensayo de carga a una deflexión especificada captura el diámetro del alambre, el número de espiras y la longitud en una sola medición. A menudo es el control más económico. Vea cómo lo abordamos en ensayo de carga de muelles.
Qué ocurre cuando un muelle se comprime en exceso
La tolerancia de longitud libre también interactúa con cuánto viaja el muelle. Empuje un muelle de compresión más allá de su deflexión de diseño y cede — la longitud libre crece permanentemente, y cada ciclo posterior parte de una línea base diferente. Por eso existe el preajuste: induce deliberadamente esa cesión una vez, bajo control, para que el muelle que recibe el cliente ya sea estable. El mecanismo se explica en nuestro artículo sobre sobrecarga y cedencia de muelles.
Si su ensamblaje puede sobrepasar el recorrido en una condición de fallo, indíquelo en la solicitud de cotización. Eso cambia el material y la operación de asentado.
Cómo escribir la longitud libre en un plano
Un plano que una fábrica puede cotizar rápidamente y mantener de forma fiable normalmente contiene:
- Longitud libre como dimensión básica con una tolerancia explícita, no una nota de referencia
- Dirección de medición (total, por dentro de los ganchos, solo el cuerpo)
- Condición de los extremos (cerrados y rectificados, cerrados sin rectificar, abiertos)
- Carga a una o dos longitudes deflectadas especificadas, con tolerancia
- Altura sólida máxima
- Material y acabado superficial
- Cualquier requisito de preajuste
Si solo conoce la longitud libre y nada más, aún podemos cotizar — pero volveremos con preguntas, y eso es una buena señal. Una fábrica que cotiza una longitud libre estrecha sin preguntar por la longitud instalada, la deflexión y la altura sólida está cotizando un número, no un muelle.
BQUQ opera cuatro líneas de producción en una sola fábrica en Dongguan: mecanizado CNC a ±0,005 mm, estampado de metal, muelles personalizados y producción de disipadores de calor. Eso importa aquí porque los extremos de los muelles a menudo necesitan un asiento mecanizado, un retenedor estampado o un clip conformado, y tenerlo todo bajo un mismo techo elimina la acumulación de tolerancias que se produce cuando tres proveedores mantienen cada uno su propia ventana. Envíe el plano a sc@bquq.com y recibirá una cotización, incluida la tolerancia de longitud libre que comprometeremos, en 12 horas laborables. El MOQ es flexible, por lo que las cantidades de prototipo y piloto son bienvenidas.
Preguntas frecuentes
P: ¿Cuál es una tolerancia de longitud libre normal para un muelle de compresión?
R: Para un muelle de compresión bobinado en frío de unos 25 mm de largo, ±0,5 mm es la capacidad de producción normal en alambre de música o acero inoxidable. Ventanas más estrechas como ±0,15 mm son alcanzables con preajuste y medición al 100 % de la longitud, pero añaden costo y tiempo de ciclo. La tolerancia correcta depende de cuánta variación de carga tolera su ensamblaje, no de lo que parezca preciso en el plano.
P: ¿Afecta la tolerancia de longitud libre a la carga del muelle?
R: Sí, directamente. A una longitud instalada fija, la variación de carga es igual a la variación de longitud libre multiplicada por la constante del muelle. Una ventana de ±0,5 mm en un muelle de 20 N/mm produce ±10 N de dispersión de carga. En un muelle de 1 N/mm la misma ventana produce solo ±0,5 N. Por eso los muelles rígidos normalmente necesitan tolerancias de longitud más estrechas o un criterio de aceptación basado en la carga.
P: ¿Pueden mantener una tolerancia más estrecha que la tabla estándar?
R: A menudo sí, dentro de límites. Por debajo de aproximadamente ±0,1 mm en muelles pequeños, la propia medición se convierte en la restricción, y discutiremos con usted la repetibilidad del calibre. Las llamadas muy estrechas en muelles largos normalmente se resuelven mejor cambiando el diseño — reduciendo la longitud, añadiendo un asiento o tolerando la carga a deflexión en lugar de la longitud libre.
P: ¿Cómo se mide la longitud libre en un muelle de extensión?
R: La longitud libre en un muelle de extensión normalmente se mide desde el interior de un gancho hasta el interior del otro, con el muelle colgando libre y sin carga aplicada. Como el conformado del gancho añade variación independiente del cuerpo de espiras, recomendamos tolerar la longitud del cuerpo de forma estrecha y la longitud total de gancho a gancho de forma más amplia, y luego medir la posición del gancho por separado.
P: ¿Qué información necesitan para cotizar un muelle con una llamada de longitud libre?
R: Envíe el plano si lo tiene. Si no, denos el diámetro del alambre o la carga deseada, el diámetro exterior o interior, la longitud libre, la longitud instalada, la deflexión de trabajo, el límite de altura sólida, la preferencia de material, la condición de los extremos y la cantidad anual estimada. Con eso podemos cotizar en 12 horas laborables y señalar cualquier tolerancia que no sea físicamente alcanzable antes de que se comprometa.
