Sobrecarga y fluencia: cuando un muelle deja de ejercer fuerza
Respuesta breve: un muelle deja de ejercer fuerza cuando su tensión interna supera el límite elástico del material. El alambre sufre un asentamiento permanente, la longitud libre se acorta y la carga a una altura determinada disminuye, a menudo entre un 5 y un 20 % tras una sola sobrecarga severa. Para alambre de música y acero inoxidable 302, mantenga la tensión de diseño por debajo de aproximadamente el 40–45 % de la resistencia a la tracción para servicio estático y del 30–35 % para servicio cíclico. Si se supera ese valor, espere asentamiento, fatiga o fractura. BQUQ mecaniza y enrolla muelles con una precisión de ±0,005 mm en ejes CNC en una fábrica ISO9001 en Dongguan, con presupuestos en 12 horas laborables.
Qué ocurre realmente dentro de un muelle bajo carga
Un muelle helicoidal es una barra de torsión enrollada en espiral. Cuando se comprime, el alambre no se dobla a lo largo de su longitud: se torsiona. Esa tensión cortante torsional es la que almacena energía y la que finalmente destruye el muelle si se fuerza demasiado.
Suceden tres cosas en secuencia a medida que aumenta la carga:
1. Región elástica. La tensión se mantiene proporcional a la deformación. Al retirar la carga, el muelle recupera exactamente su longitud libre. Esta es la única región en la que se debe diseñar.
2. Punto de fluencia. La tensión supera el límite elástico torsional del material. Algunos planos cristalinos se deslizan permanentemente. Al retirar la carga, el muelle vuelve más corto de lo que estaba.
3. Colapso plástico o fractura. A mayor tensión, el muelle sufre un gran asentamiento permanente, las espiras se cierran o el alambre se agrieta, normalmente en el interior de la espira, donde se concentra la tensión.
Los dos primeros son los que arruinan silenciosamente los conjuntos. Un muelle que ha fluido sigue pareciendo correcto. Simplemente no empuja con tanta fuerza.
Por qué el "asentamiento" es el verdadero modo de fallo
El asentamiento permanente es el síntoma medible de la fluencia. Se observa como:
- Longitud libre menor que la del plano
- Carga a la altura instalada inferior a la especificada
- Altura sólida alcanzada antes de lo previsto
Para un muelle de compresión típico enrollado en frío, una sola sobrecarga al 60 % de la resistencia a la tracción puede producir una pérdida del 2–8 % de la longitud libre. Si se llega al 70 %, se puede perder un 10–20 %, además de una inclinación visible en la espira. Ese es el punto en el que el muelle "deja de ejercer fuerza" en cualquier sentido útil.
¿Cómo saber si un muelle ha fluido?
Los síntomas en campo son consistentes en todos los sectores:
| Síntoma | Qué suele significar | Comprobación rápida |
|---|---|---|
| Longitud libre menor que la especificada | Asentamiento permanente por sobrecarga | Medir la longitud sin carga frente al plano |
| Carga a la altura inferior en >5 % | Fluencia parcial o relajación de tensiones | Ensayo con célula de carga a la altura instalada |
| El muelle hace tope antes de lo previsto | Asentamiento + recorrido reducido | Medir la altura sólida |
| Inclinación visible o paso irregular | Deformación plástica localizada | Inspección visual + calibre de paso |
| Grietas en el diámetro interior de la espira | Fatiga tras fluencia, o fragilización por hidrógeno | Líquidos penetrantes o magnaflux |
| Vibraciones en el conjunto | Pérdida de precarga tras el asentamiento | Comparar con la carga de la primera pieza |
Si aparece más de uno de estos síntomas en un lote, la tensión de diseño es demasiado alta para el ciclo de servicio, no es culpa del proveedor del alambre.
Los límites de tensión que deciden si un muelle sobrevive
Cada material de muelle tiene un límite elástico torsional, típicamente del 45–60 % de la resistencia última a la tracción para aceros de muelle. La práctica de diseño mantiene la tensión de trabajo muy por debajo de ese valor.
| Material | Tracción típica (MPa) | Tensión de diseño estática (% UTS) | Tensión de diseño cíclica (% UTS) | Notas |
|---|---|---|---|---|
| Alambre de música (ASTM A228) | 2200–2600 | 40–45% | 30–35% | Mejor vida a fatiga en muelles pequeños |
| MB templado en aceite (A229) | 1600–1900 | 40–45% | 30–35% | Adecuado para alambre de mayor diámetro |
| Cromo-silicio (A401) | 1900–2100 | 42–48% | 32–38% | Alta temperatura, servicio con impactos |
| Inoxidable 302 | 1500–1900 | 35–40% | 28–32% | Resistencia a la corrosión, menor fatiga |
| Inoxidable 17-7 PH | 1700–2000 | 38–42% | 30–34% | Mejor fatiga que el 302 |
| Bronce fosforoso | 900–1200 | 35–40% | 28–32% | Eléctrico, no magnético |
| Inconel 718 | 1800–2100 | 40–45% | 32–38% | Alta temperatura, costoso |
Los valores son típicos para alambre de muelle trefilado o laminado en frío a temperatura ambiente. Los muelles enrollados en caliente o aliviados de tensiones se comportan de forma diferente; confirme siempre con la hoja de datos del fabricante del alambre.
Por qué el servicio cíclico necesita menor tensión
Las grietas por fatiga se inician en el diámetro interior de la espira, donde la concentración de tensiones es mayor. Al 40 % UTS se pueden obtener 10⁵–10⁶ ciclos. Al 30 % UTS, el mismo muelle puede alcanzar 10⁷+ ciclos. El compromiso es real: menor tensión implica más alambre, mayor envolvente y más coste. La alternativa es un muelle que falla a los 200.000 ciclos en un tren de válvulas o un pestillo.
Para aplicaciones dinámicas, consulte nuestras notas sobre diseño de muelles para carga dinámica.
Índice del muelle, curvatura y concentración de tensiones
El índice del muelle (D/d — diámetro medio dividido por el diámetro del alambre) determina cuánta tensión se concentra en el interior de la espira. Los muelles de índice bajo (inferior a 5) son rígidos y muy tensionados en el diámetro interior. Los muelles de índice alto (superior a 12) son flexibles y difíciles de enrollar de forma consistente.
| Índice (D/d) | Factor de tensión por curvatura | Efecto práctico |
|---|---|---|
| 4–5 | 1,15–1,20 | Alta tensión en el diámetro interior, riesgo de tolerancia ajustada |
| 6–9 | 1,08–1,12 | Punto óptimo para la mayoría de diseños |
| 10–12 | 1,05–1,08 | Buena fatiga, cuidado con el pandeo |
| >12 | ~1,03 | Pandeo e inestabilidad de enrollado |
Si sus fallos por sobrecarga se producen siempre en el mismo punto —el interior de la primera espira activa—, probablemente el índice sea demasiado bajo. Revíselo antes de cambiar de material. Nuestro artículo sobre índice y tensión del muelle explica el cálculo.
Reglas de diseño para prevenir la fluencia
1. Mantenga la tensión de trabajo por debajo del 40 % UTS para estático y del 32 % para cíclico. Esta es la palanca más importante.
2. Diseñe para la carga máxima que el conjunto pueda aplicar jamás, no para la carga nominal. Incluya manipulación, sobrecarrera y dilatación térmica.
3. Añada un margen de altura sólida. Deje al menos un 15 % de recorrido entre la altura máxima de trabajo y la altura sólida.
4. Preajuste (scragging) del muelle. Comprímalo hasta la altura sólida una vez durante la fabricación para inducir un asentamiento controlado y, después, mida la longitud libre. Esto estabiliza el muelle para su vida útil.
5. Granallado para fatiga. Induce tensiones residuales de compresión en la superficie, normalmente una ganancia del 20–40 % en vida a fatiga en muelles de acero.
6. Vigile la temperatura. Por encima de 120 °C para alambre de música o 250 °C para inoxidable 302, la relajación de tensiones se acelera incluso por debajo del límite elástico.
7. Especifique tolerancias de diámetro de alambre y longitud libre que coincidan con la tolerancia de carga que realmente necesita. Relajar la tolerancia de longitud libre rara vez ayuda si la carga es el requisito real.
Preajuste: el seguro barato
El preajuste (también llamado scragging o setting) consiste en sobrecomprimir deliberadamente el muelle durante la producción para que fluya una vez, en condiciones controladas, y después se comporte elásticamente. Bien hecho, la longitud libre del muelle es estable dentro del 1 % durante el resto de su vida. Mal hecho —sobrecomprimido o sin alivio de tensiones— se obtiene un muelle que sigue deformándose.
Si su proveedor no preajusta los muelles de alta tensión, pregúntele por qué. Cuesta casi nada en volumen y elimina toda una clase de reclamaciones en campo.
Cuando la sobrecarga es inevitable
Algunas aplicaciones —amortiguadores, pestillos de seguridad, sistemas de retroceso, muelles de troquel— están diseñadas para absorber sobrecargas. En esos casos:
- Utilice cromo-silicio o 17-7 PH, que toleran mayor tensión
- Diseñe para el caso de sobrecarga como caso de trabajo, no como excepción
- Aumente el diámetro del alambre en lugar de añadir espiras
- Acepte una envolvente mayor
Para aplicaciones de troquel y estampado en las que los muelles reciben impactos repetidos, consulte aplicaciones de muelles en troqueles.
Controles de fabricación que previenen fallos por fluencia

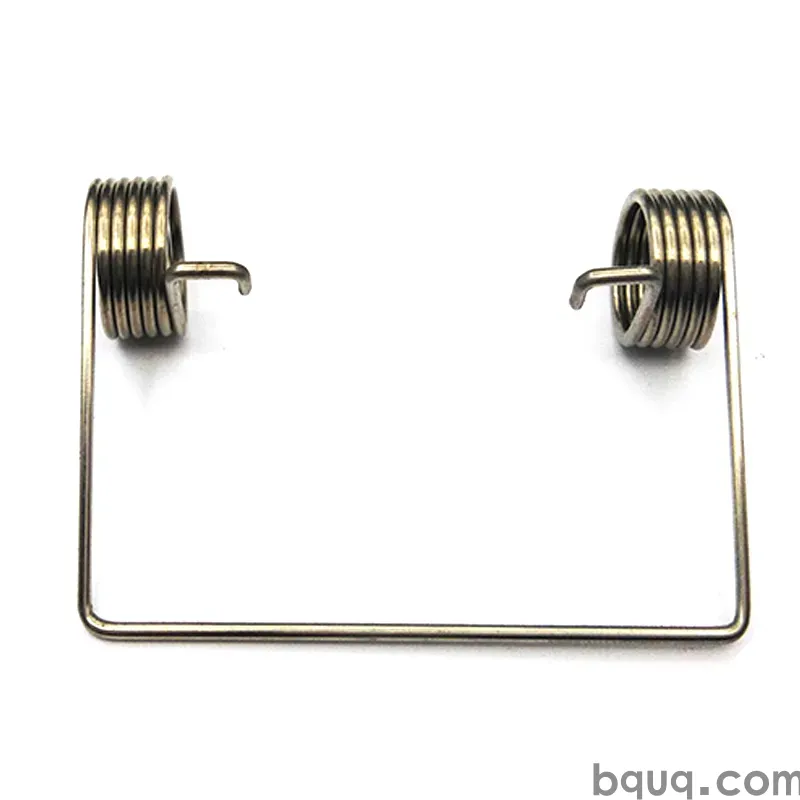

En BQUQ, los muelles se enrollan en máquinas CNC con monitorización del paso y el diámetro en proceso, y después se alivian de tensiones en un horno de atmósfera controlada. Cuatro líneas de producción bajo un mismo techo en Dongguan cubren muelles de compresión, extensión y torsión, además de las piezas estampadas y mecanizadas CNC que los rodean.
Controles clave para muelles propensos a sobrecargas:
- Certificación del alambre — certificados del fabricante de tracción y composición química para cada lote
- Alivio de tensiones — temperatura y tiempo registrados por lote
- Verificación del preajuste — longitud libre medida antes y después
- Ensayo de carga — por muestreo a la altura instalada, no solo la longitud libre
- Trazabilidad — ID de lote en la bolsa, vinculado a los registros del horno y de la enrolladora
Si está buscando muelles de compresión o muelles de extensión personalizados para un ciclo de servicio que incluya sobrecarga, envíe la curva carga-altura y el recorrido en el peor caso. Le diremos si el diseño sobrevive o necesita más alambre.
Preguntas frecuentes
P: ¿Puede un muelle recuperarse después de haber fluido?
R: No. La fluencia es una deformación plástica permanente a nivel cristalino. Una vez que el alambre se ha deslizado, el muelle no recuperará su longitud libre ni su carga originales. A veces se puede reajustar a una nueva longitud estable, pero el rendimiento original se ha perdido. Sustituya los muelles que hayan fluido en lugar de intentar "reeducarlos".
P: ¿Cuánta sobrecarga causa un asentamiento permanente?
R: Depende del material y del índice, pero como regla general, superar aproximadamente el 45–50 % de la resistencia a la tracción en tensión torsional producirá un asentamiento medible. Para alambre de música con 2300 MPa UTS, eso es unos 1050–1150 MPa. La mayoría de los muelles estáticos bien diseñados trabajan a 800–950 MPa. El margen es deliberado.
P: ¿El calor causa el mismo problema que la sobrecarga?
R: Resultado similar, mecanismo diferente. El calor causa relajación de tensiones: el alambre pierde carga lentamente incluso por debajo del límite elástico. El alambre de música suele limitarse a unos 120 °C continuos; el inoxidable 302 a unos 250 °C; el Inconel 718 a 600 °C+. Si su muelle pierde carga en servicio sin deformación visible, la temperatura es la causa probable.
P: ¿Debo especificar muelles preajustados?
R: Sí, para cualquier muelle que trabaje por encima del 35 % de la resistencia a la tracción o en un conjunto de precisión. El preajuste estabiliza la longitud libre y la carga, y normalmente cuesta poco en volumen de producción. Especifíquelo en el plano con la altura de preajuste y la tolerancia de longitud libre aceptable después del ajuste. Elimina una fuente común de reclamaciones en campo.
P: ¿Qué tolerancia puede mantener BQUQ en la longitud libre de un muelle?
R: Para muelles de compresión típicos, ±0,5 mm en longitud libre y ±5 % en carga a la altura instalada son estándar. Se pueden lograr tolerancias más ajustadas —hasta ±0,2 mm de longitud libre en muelles pequeños— con medición en proceso. Los ejes CNC mantienen ±0,005 mm en el utillaje y la geometría de rectificado de extremos. Envíe su curva carga-altura para un presupuesto específico.
