Diseño de muelles para cargas dinámicas y resonancia
Respuesta breve: Diseñe para cargas dinámicas manteniendo la frecuencia natural del muelle al menos 15–20× la frecuencia de excitación, limitando la tensión cortante corregida para no superar el límite de fatiga y controlando la onda de sobrecarga con más espiras activas, alambre más grueso o amortiguación añadida. En la práctica, un muelle de compresión de acero con un diámetro medio de 25 mm, alambre de 3 mm y 8 espiras activas resuena cerca de 90–130 Hz; si su máquina lo excita a 50 Hz, debe cambiar la geometría, no solo el material. BQUQ mecaniza y bobina tales muelles en una única fábrica ISO9001 en Dongguan, con cotización en 12 horas laborables.
El diseño estático de muelles es un problema de dos variables: fuerza y deflexión. El diseño dinámico añade dos variables más — tiempo y frecuencia — y ahí es donde comienzan la mayoría de los fallos en campo. Un muelle que supera todas las verificaciones estáticas puede romperse en unos cientos de miles de ciclos porque se le hace trabajar cerca de su propia frecuencia natural, porque la tensión en el interior de la espira supera el límite de fatiga o porque una onda de sobrecarga apila las espiras hasta el contacto sólido a alta velocidad.
Este artículo cubre el flujo de trabajo de ingeniería: cálculo de la frecuencia natural, evitación de resonancia, control de la onda de sobrecarga, amortiguación, límites de tensión de fatiga y las tolerancias de fabricación que hacen repetible el rendimiento dinámico. Todas las cifras son típicas e indicativas; los valores finales dependen de su geometría, material y ciclo de trabajo específicos.
¿Por qué las cargas dinámicas rompen muelles que superan las verificaciones estáticas?
Una verificación estática plantea una pregunta: ¿se deflecta el muelle hasta la longitud requerida sin superar la tensión admisible? Una verificación dinámica plantea una pregunta más difícil: ¿sobrevive el muelle a millones de ciclos a esa tensión, a esa frecuencia, en ese entorno?
Tres mecanismos causan la mayoría de los fallos dinámicos:
- Fisuración por fatiga. La tensión cortante cíclica inicia una grieta en el diámetro interior de la espira, típicamente en el punto de máxima curvatura. Las grietas se propagan hasta que el alambre se separa. La superficie de fallo suele mostrar una zona de iniciación lisa y una zona de fractura final más rugosa.
- Resonancia y sobrecarga. A ciertas frecuencias, una onda de compresión viaja hacia arriba y hacia abajo por el muelle, haciendo que algunas espiras se muevan mientras otras permanecen casi estacionarias. Las tensiones locales pueden ser varias veces el valor nominal.
- Impacto y choque entre espiras. Si el muelle se comprime hasta la altura sólida durante un evento dinámico, las espiras colisionan. Las cargas de choque resultantes están muy por encima de la tensión de diseño.
Un muelle que supera una verificación estática pero falla a los 200.000 ciclos suele ser un problema de fatiga o resonancia, no de material. Cambiar de alambre de música a acero al cromo-silicio solo ayuda si el nivel de tensión cae por debajo del límite de fatiga del nuevo material.
¿Cómo se calcula la frecuencia natural de un muelle?
Para un muelle helicoidal de compresión con ambos extremos fijos contra rotación, la frecuencia natural fundamental en Hz se aproxima mediante:
f = (1/2) × √(k / m)
donde k es la constante del muelle en N/m y m es la masa activa del muelle en kg. Una forma más práctica utilizada en referencias de diseño de muelles es:
f ≈ (d / (π × D² × N_a)) × √(G / (32 × ρ))
donde d es el diámetro del alambre, D es el diámetro medio de espira, N_a es el número de espiras activas, G es el módulo de cortadura y ρ es la densidad del material. Para el acero, G ≈ 79.300 MPa y ρ ≈ 7.850 kg/m³.
La idea clave es que la frecuencia natural escala con el diámetro del alambre e inversamente con el cuadrado del diámetro medio y el número de espiras activas. Para aumentar la frecuencia natural, use alambre más grueso, un diámetro medio menor o menos espiras activas. Para reducirla, haga lo contrario.
Ejemplo resuelto: alambre de 3 mm, diámetro medio de 25 mm, 8 espiras activas
| Parámetro | Valor |
|---|---|
| Diámetro del alambre d | 3,0 mm |
| Diámetro medio de espira D | 25 mm |
| Espiras activas N_a | 8 |
| Módulo de cortadura G | 79.300 MPa |
| Densidad ρ | 7.850 kg/m³ |
| Frecuencia fundamental estimada | ~100–130 Hz |
Este muelle resonará si la máquina lo excita en esa banda. Si su aplicación funciona a 50 Hz, tiene un margen de 2–2,6× — demasiado estrecho para seguridad. Apunte a una frecuencia natural al menos 15–20× la frecuencia de excitación, o al menos 0,5× si no puede superarla y debe diseñar por debajo de la banda.
Objetivos de diseño para el margen de frecuencia
| Frecuencia de excitación | Frecuencia natural mínima | Acción típica |
|---|---|---|
| 10 Hz | 150–200 Hz | Aumentar el diámetro del alambre o reducir las espiras activas |
| 25 Hz | 375–500 Hz | Rediseñar la geometría; el cambio de material por sí solo es insuficiente |
| 50 Hz | 750–1000 Hz | A menudo requiere un muelle más rígido y corto o amortiguación |
| 100 Hz | 1500–2000 Hz | Considere un tipo de muelle diferente o un amortiguador |
Si la frecuencia natural requerida no es práctica, la respuesta correcta suele ser cambiar el sistema — añadir un amortiguador, cambiar el perfil de la leva o mover el muelle a una ubicación con menor excitación. Forzar un muelle a un diseño propenso a la resonancia es un problema de fiabilidad que pagará en reclamaciones de garantía.
¿Qué es la sobrecarga del muelle y cómo se controla?
La sobrecarga es una onda de compresión que viaja a lo largo del eje del muelle. Cuando la frecuencia de excitación coincide con la frecuencia natural, la onda se refleja entre los extremos y crea un comportamiento de onda estacionaria. Algunas espiras se mueven mucho; otras apenas se mueven. La tensión local en las espiras móviles puede ser varias veces la tensión nominal calculada a partir de la fuerza y la deflexión.
La sobrecarga es más dañina en muelles con muchas espiras activas y baja frecuencia natural — muelles largos y blandos. Se manifiesta como un zumbido o ruido de timbre, salida de fuerza errática y fallo por fatiga temprano en la espira que más se mueve.
Métodos de control, en orden de practicidad:
1. Aumentar la frecuencia natural. Alambre más grueso, diámetro medio menor, menos espiras activas. Este es el cambio único más efectivo.
2. Añadir amortiguación. Fricción entre espiras, un manguito amortiguador o un muelle con un extremo de espiras cerradas que roza. La amortiguación reduce la amplitud en resonancia pero no elimina la coincidencia de frecuencias.
3. Usar un muelle anidado o de doble tasa. Dos muelles con frecuencias naturales diferentes reducen la probabilidad de que ambos resuenen a la misma excitación.
4. Cambiar la excitación. Si la velocidad de la máquina es ajustable, alejarse de la banda de resonancia suele ser más económico que rediseñar el muelle.
Para una visión más profunda de cómo se acumula la tensión cíclica en aplicaciones rotativas, consulte fatiga rotacional de muelles.
¿Cómo se diseña para la vida a fatiga?
El diseño a fatiga significa mantener la tensión cortante alternante por debajo del límite de fatiga del material para el número de ciclos requerido. La tensión determinante es la tensión cortante corregida en el interior de la espira:
τ = K_w × (8 × F × D) / (π × d³)
donde K_w es el factor de corrección de Wahl, F es la fuerza aplicada, D es el diámetro medio de espira y d es el diámetro del alambre. Para el diseño dinámico, necesita tanto la tensión media como la tensión alternante:
- τ_media = (τ_máx + τ_mín) / 2
- τ_alt = (τ_máx − τ_mín) / 2
Luego compare con un diagrama de fatiga (Goodman o Soderberg) para el material. Los límites de fatiga típicos para aceros de muelle, expresados como fracción de la resistencia última a tracción, son:
| Material | Límite de fatiga típico (cortante, como % de UTS) | Notas |
|---|---|---|
| Alambre de música | 40–45% | Buena fatiga, resistencia a la corrosión limitada |
| Cromo-silicio | 45–50% | Excelente fatiga, necesita protección |
| Cromo-vanadio | 45–50% | Bueno a temperatura elevada |
| Inoxidable 302 | 30–35% | Resistente a la corrosión, menor fatiga |
| 17-7 PH | 40–45% | Buena corrosión más fatiga |
Estos son valores indicativos. La condición superficial, el granallado y la tensión residual los modifican significativamente. El granallado puede aumentar la vida a fatiga en un 20–50% en muelles de compresión típicos al poner la superficie en compresión. El alivio de tensiones después del bobinado elimina la tensión residual de tracción que de otro modo aceleraría la iniciación de grietas. Consulte alivio de tensiones en muelles para detalles del proceso.
Pretensado y granallado
El pretensado (scragging) comprime el muelle hasta la altura sólida una vez, creando tensiones residuales beneficiosas en el interior de la espira. El granallado bombardea la superficie con pequeñas partículas, creando una capa compresiva. Ambos son estándar para muelles dinámicos y ambos añaden coste. Para un muelle que debe sobrevivir 10⁶ ciclos, normalmente valen la pena.
¿Qué papel juegan las tolerancias y los materiales?
El rendimiento dinámico es sensible a la geometría. Una variación del 5% en el diámetro del alambre cambia la tensión en aproximadamente un 15% (la tensión escala con d³). Una variación del 5% en el diámetro medio cambia la tensión en aproximadamente un 5%. Por eso los muelles dinámicos necesitan tolerancias más estrechas que los estáticos.
| Parámetro | Tolerancia estática típica | Tolerancia dinámica típica |
|---|---|---|
| Diámetro del alambre | ±0,02 mm | ±0,01 mm |
| Diámetro exterior | ±0,15 mm | ±0,08 mm |
| Longitud libre | ±1,0 mm | ±0,5 mm |
| Carga a longitud de prueba | ±10% | ±5% |
| Perpendicularidad | 2° | 1° |
La elección del material sigue los requisitos de fatiga y entorno. El alambre de música ofrece el mejor rendimiento a fatiga por coste unitario para muelles pequeños. El cromo-silicio es el caballo de batalla para muelles automotrices e industriales de alto ciclo. Los grados inoxidables intercambian vida a fatiga por resistencia a la corrosión. Para entornos de alta temperatura o corrosivos, considere muelles de cobre berilio o 17-7 PH.

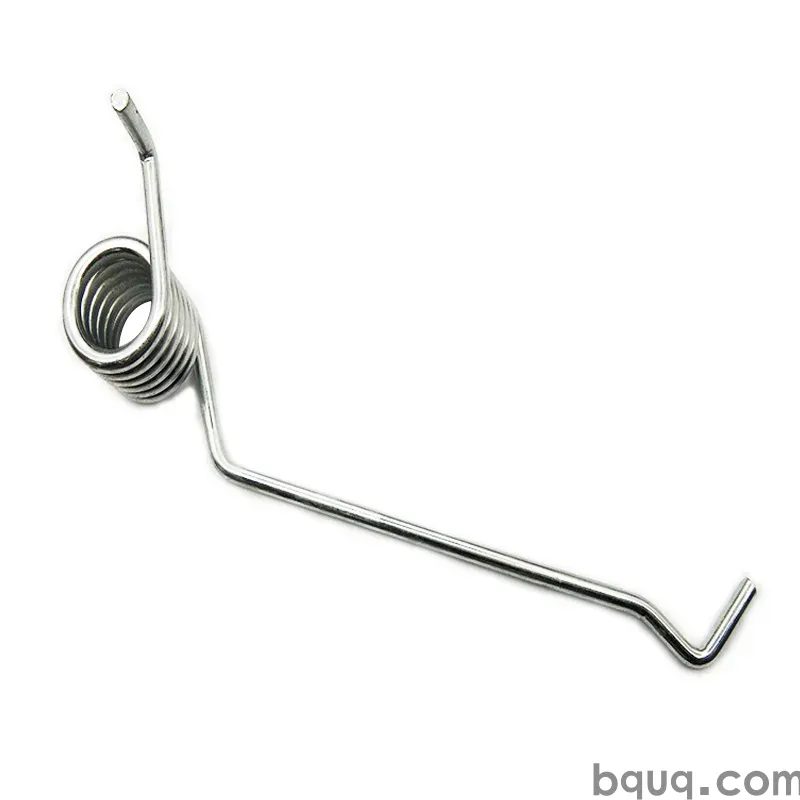

¿Cómo fabrica BQUQ muelles para servicio dinámico?
BQUQ ejecuta mecanizado CNC, estampado de metal, muelles personalizados y producción de disipadores de calor en cuatro líneas de producción en una única fábrica en Dongguan, bajo ISO9001. La fabricación de muelles cubre tipos de compresión, extensión y torsión, con operaciones disponibles de bobinado CNC, alivio de tensiones, granallado y pretensado.
Para aplicaciones dinámicas, la secuencia del proceso importa tanto como el diseño:
1. Inspección de entrada del alambre — diámetro, resistencia a tracción, condición superficial.
2. Bobinado CNC — paso y diámetro controlados con tolerancia estrecha.
3. Alivio de tensiones — elimina la tensión residual del bobinado.
4. Rectificado de extremos — perpendicularidad y planitud para muelles de compresión.
5. Granallado — capa superficial compresiva.
6. Pretensado — estabilización de tensiones residuales.
7. Ensayo de carga — inspección al 100% o por muestreo a longitud de prueba.
Como las cuatro líneas están en una sola fábrica, un muelle que necesita un retén estampado o un asiento mecanizado puede producirse y validarse conjuntamente. Eso acorta el ciclo entre el cambio de diseño y la prueba funcional. Las cotizaciones se emiten en 12 horas laborables y el MOQ es flexible para prototipos y series piloto.
Para conjuntos donde el muelle interactúa con un componente mecanizado o estampado, consulte análisis de fallos en muelles para ver cómo se presentan los problemas de interfaz en campo.
Preguntas frecuentes
P: ¿Qué frecuencia natural debo buscar para un muelle en una aplicación dinámica?
R: Apunte a una frecuencia natural al menos 15–20× la frecuencia de excitación si puede lograrlo. Si eso no es práctico, diseñe muy por debajo de la banda — menos de 0,5× — y añada amortiguación. Un muelle con una frecuencia natural dentro del 20% de la frecuencia de excitación sufrirá sobrecarga y fatiga rápidamente. Los cambios de geometría suelen ser más efectivos que los cambios de material.
P: ¿Realmente el granallado puede prolongar la vida a fatiga de un muelle?
R: Sí, típicamente entre un 20–50% en muelles de compresión, porque crea una capa residual compresiva en la superficie donde se inician las grietas por fatiga. El beneficio depende de la intensidad, la cobertura y el material. El granallado no soluciona un problema de resonancia ni un diseño sobretensionado; mejora el margen de fatiga una vez que el nivel de tensión ya es aceptable.
P: ¿Cómo sé si mi muelle está sufriendo sobrecarga?
R: Los síntomas incluyen un zumbido o ruido de timbre a una velocidad específica de la máquina, salida de fuerza errática, acumulación de calor y grietas por fatiga que aparecen en una espira alejada de los extremos. Si la ubicación del fallo no está en el punto de máxima tensión nominal, la sobrecarga es una causa probable. La medición de fuerza instrumentada a velocidad mostrará la oscilación directamente.
P: ¿Un muelle más rígido siempre tiene una frecuencia natural más alta?
R: No necesariamente. La frecuencia natural escala con la raíz cuadrada de la constante dividida por la masa. Un muelle más rígido hecho de alambre más grueso también tiene más masa, por lo que los dos efectos se cancelan parcialmente. En la práctica, aumentar el diámetro del alambre y reducir las espiras activas eleva la frecuencia, pero debe calcularlo en lugar de asumirlo. La constante por sí sola no es un indicador fiable.
P: ¿Qué tolerancias importan más para los muelles dinámicos?
R: El diámetro del alambre y la carga a longitud de prueba. La tensión escala con el cubo del diámetro del alambre, por lo que una variación del 5% en el diámetro cambia la tensión en aproximadamente un 15%. La tolerancia de carga controla la fuerza instalada y, por tanto, la tensión media. Para servicio dinámico, especifique ±0,01 mm en el alambre y ±5% en la carga, más estrechas que las tolerancias estáticas típicas.
