Análisis de fallos en muelles: interpretación de un muelle roto
Respuesta breve: Un muelle roto es un documento. La superficie de fractura le indica el modo de fallo: un labio de cizalladura plano a 45° apunta a sobrecarga o a un evento único; una zona lisa y pulida con marcas de playa concéntricas apunta a fatiga; una superficie oscura y picada con múltiples orígenes apunta a fatiga por corrosión; una grieta frágil intergranular sin deformación apunta a fragilización por hidrógeno o a un defecto de tratamiento térmico. Lea el origen, la dirección de propagación de la grieta, el estado superficial y la reducción del diámetro del alambre en la rotura, y luego compárelo con el historial de carga. La mayoría de los fallos en servicio que vemos en BQUQ se resuelven en cuatro familias: fatiga, corrosión, sobrecarga y fragilización.
¿Por qué debería molestarse en leer un muelle roto?
Porque la misma geometría de muelle falla por razones completamente diferentes, y la solución es distinta cada vez. Si reemplaza un muelle roto por fatiga con la misma pieza en un alambre más resistente, a menudo traslada el fallo a otra espira. Si reemplaza un muelle roto por corrosión con uno más grueso, simplemente le da a los picados más área para nuclearse.
Un muelle roto es evidencia física de un estado tensional que su diseño o su aplicación produjeron. Son los datos de ensayo más baratos que obtendrá jamás: ya los pagó con un fallo en servicio. Leerlo correctamente convierte una reclamación de garantía en un cambio de diseño.
En BQUQ producimos muelles de compresión, torsión y extensión en líneas dedicadas de bobinado y conformado CNC en una fábrica en Dongguan, con soporte CNC de ±0.005 mm para la ferretería de acoplamiento. Cuando un cliente nos envía un muelle fracturado, lo primero que hacemos no es medirlo, sino fotografiar la superficie de fractura con aumento y solicitar el historial de carga.
¿Cuáles son los cuatro modos principales de fallo en muelles?
Casi todas las fracturas de muelles caen en una de cuatro familias. Cada una tiene una firma.
| Modo de fallo | Aspecto de la fractura | Origen típico | Factor clave |
|---|---|---|---|
| Fatiga | Zona lisa pulida + marcas de playa + desgarro final rugoso | Espira de mayor tensión, a menudo la primera espira activa | Rango de tensión cíclica, concentración de tensiones |
| Fatiga por corrosión | Picada, oscura, múltiples orígenes de grieta | Picaduras superficiales, niebla salina, condensación | Cloruros, humedad, daño en el recubrimiento |
| Sobrecarga / fluencia | Labio de cizalladura a 45°, estricción, reducción del diámetro del alambre | Punto de momento máximo | Evento único, asentamiento a tope, sobrecarrera |
| Fragilización / frágil | Plana, granular, sin deformación, trayectoria intergranular | Límites de grano, piezas galvanizadas | Hidrógeno, revenido deficiente, alta dureza |
Fatiga: la firma de las marcas de playa
Una fractura por fatiga tiene dos zonas. La primera es la zona de iniciación y propagación: lisa, a menudo pulida por el roce de las dos caras entre sí, a veces con anillos concéntricos de "marcas de playa" o "concha" que cartografían cada ciclo de carga. La segunda es la zona de fractura final: rugosa, mate, a veces a 45° respecto al eje del alambre, porque la sección transversal restante se desgarró en un único evento de sobrecarga.
La relación entre la zona lisa y la zona rugosa le indica el nivel de tensión. Una zona lisa grande con un desgarro final pequeño significa baja tensión nominal y muchos ciclos: un fallo clásico por fatiga de alto número de ciclos. Una zona lisa pequeña con un desgarro grande significa que el muelle ya estaba cerca de su límite y falló en relativamente pocos ciclos.
También importa dónde se sitúa el origen. Si comienza en el interior de la espira (el lado de compresión), probablemente esté viendo tensiones residuales del bobinado o una concentración de tensiones en una marca de herramienta. Si comienza en el diámetro exterior, compruebe el contacto con un alojamiento, una rebaba en una pieza de acoplamiento o fretting.
Fatiga por corrosión: cuando los picados se convierten en grietas
La corrosión y la fatiga no son aditivas: son multiplicativas. Un picado es un concentrador de tensiones con punta afilada, y elimina la capa superficial compresiva protectora. Un muelle que sobreviviría 10 millones de ciclos en seco puede fallar en 200.000 ciclos en un ambiente con cloruros.
Busque:
- Múltiples orígenes de grieta a lo largo del mismo alambre, no uno solo
- Manchas oscuras o de color óxido dentro de la fractura
- Picaduras en la superficie del alambre lejos de la rotura
- Fallo en una ubicación donde se acumularía condensación
Este es el fallo más común que vemos en muelles utilizados en exteriores, en aire marino o en equipos de lavado. El acero inoxidable ayuda pero no lo resuelve: los aceros inoxidables 302 y 304 son susceptibles al picado por cloruros. Para ambientes ricos en cloruros, el 17-7PH o un acero al carbono recubierto con una barrera adecuada suele ser la mejor respuesta.
Sobrecarga: el labio de cizalladura a 45°
Una fractura por sobrecarga es un evento único. El alambre fluye, se estrica y se separa en un plano aproximadamente a 45° respecto al eje de tracción: el plano de máxima tensión cortante. Verá:
- Reducción visible del diámetro cerca de la rotura
- Un aspecto mate, fibroso o a veces de copa y cono
- Sin marcas de playa, sin zona pulida
- A menudo un cuerpo de muelle doblado o con deformación permanente
Causas comunes: el muelle se comprimió hasta su altura sólida, un montaje lo forzó más allá de su carrera nominal, llegó una carga de choque o el muelle simplemente era demasiado pequeño para la carga. Compruebe la longitud libre y la altura sólida frente a la aplicación. Si el muelle llegó a la altura sólida durante el servicio, las espiras estaban tocándose y la tensión efectiva aumentó bruscamente.
Fragilización y fractura frágil
La fractura frágil no muestra deformación plástica alguna. Las caras encajan limpiamente. Bajo el microscopio, la trayectoria de la grieta sigue los límites de grano (intergranular) en lugar de cortar a través de los granos. Esta es la firma de la fragilización por hidrógeno, que típicamente aparece en muelles de acero de alta resistencia que fueron galvanizados electrolíticamente (zinc, cadmio, cromo) sin un horneado posterior adecuado.
También puede provenir de un problema de tratamiento térmico: sobretemple, revenido insuficiente tras el temple o una capa superficial descarburizada. La descarburación elimina carbono de la superficie, reduciendo la resistencia a la fatiga exactamente donde la tensión es más alta.
Regla general: si un muelle galvanizado se rompe dentro de las 24 a 72 horas posteriores al galvanizado o dentro de los primeros ciclos tras el montaje, sospeche hidrógeno. Si se rompe tras semanas de servicio sin deformación, sospeche un problema de material o de tratamiento térmico.
¿Cómo se lee la superficie de fractura paso a paso?
Siga esta secuencia. Toma unos diez minutos y le ahorrará un ciclo de rediseño.
Paso 1: Fotografíe antes de tocar
Fotografíe la superficie de fractura a 10× a 30× antes de manipularla. La manipulación embarra la superficie y destruye los detalles finos que necesita. Anote la posición de la rotura respecto a los extremos: primera espira activa, centro o espira final.
Paso 2: Identifique el origen
El origen es donde converge la zona lisa. Trace las marcas de playa hacia atrás: apuntan al origen. Márquelo. Luego observe qué hay directamente bajo el origen: una marca de herramienta, un picado, una inclusión, un punto de contacto, un radio agudo.
Paso 3: Mida el alambre en la rotura
Mida el diámetro del alambre a 2 mm de la fractura en ambos lados, y en la propia fractura. Cualquier reducción significa deformación plástica: es una firma de sobrecarga. Ninguna reducción significa frágil o fatiga.
Paso 4: Revise la superficie lejos de la rotura
Observe el resto del muelle. Picaduras, desgaste por fretting, daño en el recubrimiento o una zona plana rozada le indican con qué estaba en contacto el muelle. El fretting en los puntos de contacto de las espiras es un iniciador de fatiga común en muelles de compresión.
Paso 5: Compare con el historial de carga
Ahora compare lo que ve con lo que se suponía que debía hacer el muelle.
| Observación | Causa probable | Primera acción correctiva |
|---|---|---|
| Origen en la primera espira activa, zona lisa grande | Fatiga de alto número de ciclos en la tensión máxima | Reducir el rango de tensión, granallado, aumentar el alambre |
| Múltiples orígenes, picaduras, manchas | Fatiga por corrosión | Cambiar material o recubrimiento, añadir drenaje |
| Reducción de diámetro, labio a 45° | Sobrecarga / altura sólida | Aumentar la holgura de carrera, redimensionar el muelle |
| Sin deformación, intergranular, galvanizado | Fragilización por hidrógeno | Hornear tras el galvanizado, cambiar a galvanizado mecánico |
| Origen en una marca de herramienta o radio agudo | Concentración de tensiones | Mejorar el utillaje de bobinado, añadir radio |
| Zonas planas por fretting en contactos de espiras | Fatiga por contacto | Cambiar la configuración de extremos, añadir separadores |
¿Qué le dice la posición del muelle?
La ubicación de la rotura es casi tan informativa como su aspecto.
Rotura en la primera espira activa desde el extremo. Esta es la espira de mayor tensión en la mayoría de los muelles de compresión porque soporta la carga completa con el menor soporte. Es la ubicación clásica de fatiga. Si su muelle se rompe consistentemente aquí, tiene un problema de tensión, no de material.
Rotura en la espira final o el extremo cerrado. Generalmente un problema de fabricación o montaje: una transición brusca del extremo cerrado a la espira activa, una rebaba o una tensión de flexión introducida durante la instalación.
Rotura en el centro del cuerpo. A menudo un origen de defecto: una inclusión, una costura en el alambre, un arañazo por manipulación o un picado por corrosión. Compruebe el lote de alambre.

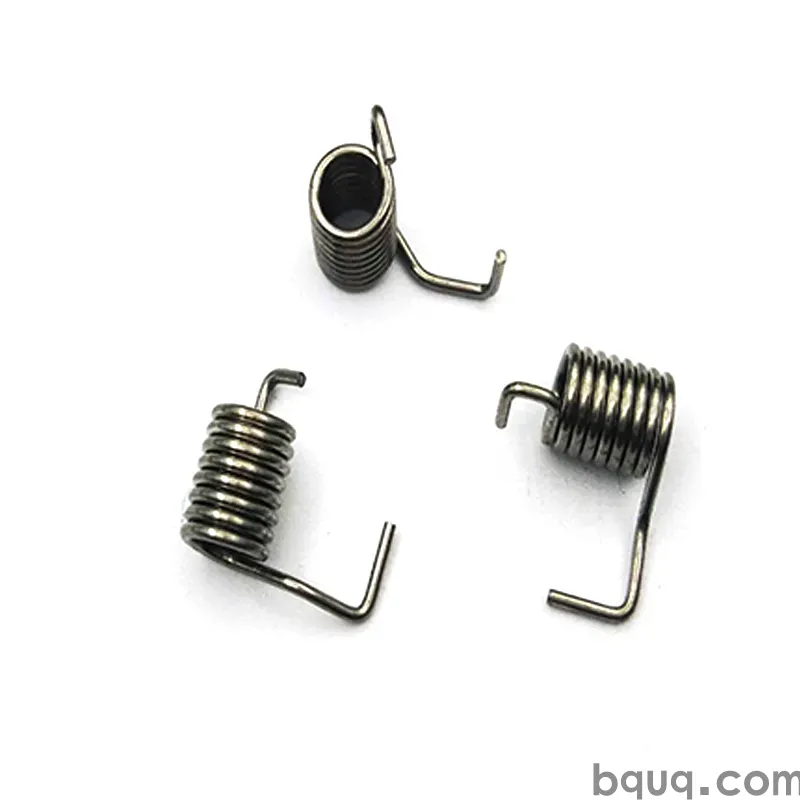

Rotura en una pata de muelle de torsión. Los muelles de torsión casi siempre fallan en el doblez de la pata o en la primera espira adyacente a la pata, porque ahí es donde se concentra la tensión de flexión. El diseño de la pata importa enormemente aquí: un radio interior agudo en la pata es un iniciador de grieta.
Rotura en el gancho de un muelle de extensión. La transición del gancho a la espira es el punto débil. Si el gancho se formó con un radio agudo o el alambre se muescó durante el conformado, el fallo comienza ahí.
¿Cómo se evita que el fallo se repita?
Una vez que tiene un diagnóstico, la solución suele caer en uno de cinco grupos.
Reducir el rango de tensión
La palanca más eficaz. La vida a fatiga escala aproximadamente con el inverso del rango de tensión elevado a una potencia de 3 a 5 para muelles de acero. Una reducción del 10% en el rango de tensión puede multiplicar la vida varias veces. Eso significa un alambre más grande, más espiras, una longitud libre mayor o una carga instalada menor.
Añadir granallado
El granallado introduce tensiones residuales compresivas en la superficie, lo que cierra la iniciación de grietas. Es uno de los tratamientos con mayor relación valor-coste disponibles para muelles críticos para fatiga. Para aplicaciones de alto número de ciclos es casi obligatorio.
Corregir la ruta de corrosión
Elija el material para el ambiente, no para el plano. En ambientes con cloruros, considere 17-7PH o un acero al carbono debidamente recubierto. Añada drenaje para que el agua no se acumule en el alojamiento del muelle. Evite mezclar metales disímiles que creen un par galvánico.
Controlar el proceso de galvanizado
Si el muelle es de acero de alta resistencia y está galvanizado electrolíticamente, especifique un horneado posterior. Mejor aún, pase al galvanizado mecánico o a un recubrimiento no electrolítico para piezas de alta dureza. Este es un problema de control de proceso, no de diseño, y es una de las causas más comunes de fallos tempranos "misteriosos".
Mejorar el detalle de fabricación
Dé radio a los dobleces de las patas. Elimine las marcas de herramienta. Controle la tensión de bobinado. Especifique el estado superficial del alambre. Mantenga el muelle limpio: la contaminación y el daño por manipulación son iniciadores reales. Y si el muelle trabaja en caliente, considere un ciclo de preajuste en caliente o de alivio de tensiones para estabilizar la geometría.
Preguntas frecuentes
P: ¿Puedo distinguir fatiga de sobrecarga sin microscopio?
R: Sí, en la mayoría de los casos. La fatiga deja una zona de propagación lisa y pulida con marcas de playa y un desgarro final rugoso, y el diámetro del alambre en la rotura es esencialmente inalterado. La sobrecarga deja una reducción visible del diámetro, un labio de cizalladura a 45° y una cara mate fibrosa sin zona pulida. Una lupa de 10× o una lente macro de teléfono suele ser suficiente para separar las dos.
P: ¿Por qué se rompió mi muelle galvanizado dentro de un día tras el montaje?
R: Ese momento es la firma clásica de la fragilización por hidrógeno. El acero de alta resistencia absorbe hidrógeno durante el decapado ácido y el galvanizado electrolítico; si no se hornea rápidamente, el hidrógeno se acumula en los límites de grano y agrieta bajo carga. La solución es un horneado posterior dentro de la ventana especificada, o cambiar a galvanizado mecánico o a un recubrimiento no electrolítico.
P: ¿Cambiar a acero inoxidable detiene los fallos por corrosión?
R: No automáticamente. Los aceros inoxidables 302 y 304 resisten el óxido general pero siguen siendo vulnerables al picado por cloruros, que es exactamente lo que impulsa la fatiga por corrosión en ambientes marinos y de lavado. Para servicio rico en cloruros, considere 17-7PH o un acero al carbono con un recubrimiento barrera robusto, y diseñe el drenaje para que el agua no pueda acumularse alrededor del muelle.
P: ¿Cuánto mejora realmente el granallado la vida del muelle?
R: Depende de la aplicación, pero para muelles de acero de alto número de ciclos la mejora suele ser sustancial: con frecuencia un múltiplo de la vida sin tratar en lugar de una ganancia marginal. El mecanismo es la tensión residual compresiva en la superficie, que suprime la iniciación de grietas. Es más eficaz cuando el origen del fallo es una característica superficial en lugar de una inclusión interna.
P: ¿Qué información debo enviar para un análisis de fallo?
R: Envíe el muelle roto con ambas mitades de la fractura si es posible, el plano y la especificación de material, la carga y carrera de la aplicación, el número de ciclos hasta el fallo, el ambiente y fotos de la posición instalada. Ese paquete normalmente nos permite identificar el modo y recomendar un cambio correctivo. BQUQ cotiza muelles de reemplazo o revisados en 12 horas laborables.
