Ensayos de carga de muelles: métodos de control de calidad y criterios de aceptación
Respuesta breve: El ensayo de carga verifica que un muelle entrega la fuerza para la que fue diseñado, no solo las dimensiones con las que fue dibujado. Un lote de producción se acepta cuando la carga medida a una deflexión especificada se mantiene dentro de la tolerancia del plano — típicamente ±10% para muelles comerciales y ±5% para muelles de precisión — y cuando la constante, la longitud libre y el asentamiento son consistentes en la muestra. Realice el ensayo en un instrumento calibrado de fuerza-desplazamiento, muestree según un plan definido (comúnmente 5–10 piezas por lote para verificaciones dimensionales/de carga) y registre la carga en 2–3 puntos a lo largo de la curva en lugar de un solo valor. BQUQ realiza ensayos de carga de muelles en la misma planta de producción ISO9001 en Dongguan que los mecaniza, estampa y conforma, con cotizaciones devueltas en 12 horas laborables.
Por qué las verificaciones dimensionales por sí solas no demuestran que un muelle funcione
Un muelle puede medir perfectamente — diámetro de alambre en nominal, diámetro exterior en nominal, longitud libre en nominal — y aun así fallar en el ensamblaje. La razón es que la carga es función de varias variables a la vez: el diámetro del alambre elevado a la cuarta potencia, el número de espiras activas, el diámetro medio de espira y el módulo de corte del material. Una deriva del 2% en el diámetro del alambre, invisible frente a una tolerancia de ±0,05 mm, mueve la carga aproximadamente un 8%. Una sola espira activa adicional mueve la constante varios por ciento. Material de una colada diferente, o una espira que no fue aliviada de tensiones de forma idéntica, desplaza toda la curva.
Por eso el control de calidad de muelles se construye alrededor de la curva fuerza-desplazamiento. Las dimensiones indican que el muelle se fabricó según el plano; el ensayo de carga indica que se comportará como el ensamblaje espera.
Para una visión más profunda de cómo interactúan esas variables geométricas, consulte nuestro artículo sobre índice y tensión del muelle, que explica por qué el índice determina tanto la tensión como la fabricabilidad.
¿Qué mide realmente un ensayo de carga de muelle?
Tres cantidades importan en casi toda discusión de aceptación de muelles.
Carga a una longitud (o carga a una deflexión)
La fuerza necesaria para comprimir (o extender) el muelle hasta una altura instalada especificada. Este es el número de aceptación más útil porque refleja directamente la condición de servicio. Un muelle de compresión especificado como "12,5 N a 15 mm de altura instalada" debe ensayarse exactamente a esa altura.
Constante del muelle
La pendiente de la curva fuerza-desplazamiento, expresada en N/mm o lbf/in. La constante suele calcularse entre dos puntos de medición en lugar de en un solo punto, lo que reduce el efecto del asentamiento de las espiras extremas y el ruido de medición. Para un muelle lineal, la constante debe ser estable en todo el rango de trabajo.
Longitud libre y asentamiento
La longitud libre se mide antes y después del ciclado. Un muelle que pierde longitud después de la primera compresión ha tomado un "asentamiento" — deformación permanente por tensiones que superan el límite elástico del material. Cierto asentamiento es normal en el primer ciclo; un asentamiento excesivo o continuo es un defecto.
Verificaciones adicionales que a menudo acompañan al ensayo de carga
| Verificación | Qué detecta | Método típico |
|---|---|---|
| Altura sólida | Contacto entre espiras antes del recorrido de diseño | Calibre / medidor de altura |
| Cuadratura de extremos | Carga lateral, pandeo, asiento desigual | Medidor de cuadratura, óptico |
| Perpendicularidad | Desalineación en el ensamblaje | Dispositivo con comparador de carátula |
| Condición superficial | Grietas, costuras, marcas de herramienta | Visual, aumento 10x |
| Espesor de recubrimiento | Vida útil anticorrosión insuficiente | Micrómetro antes/después, o galga |
| Estado de tensiones residuales | Vida a fatiga | Verificación de granallado (Almen) |
¿Qué método de ensayo debe especificar?
El método correcto depende del volumen, la tolerancia y cómo se utiliza el muelle. La siguiente tabla compara las opciones comunes.
| Método | Principio | Mejor para | Limitaciones |
|---|---|---|---|
| Marco de carga manual con célula de carga | Comprimir hasta un tope, leer fuerza | Bajo volumen, tolerancias ajustadas, aprobación de prototipos | Lento; asiento dependiente del operador |
| Máquina de ensayo fuerza-desplazamiento motorizada | Curva continua, constante calculada automáticamente | Muestreo de producción, muelles críticos en constante | Mayor coste de equipo |
| Estación en línea con célula de carga + LVDT | Inspección al 100% o alto porcentaje | Alto volumen tipo automoción | Coste de utillaje; tiempo de ciclo |
| Peso muerto / masa colgante | Una masa conocida deflecta el muelle | Muelles de extensión simples, verificaciones en campo | Grueso; solo un punto |
| Compresión hasta sólido + liberación | Cambio de asentamiento y longitud libre | Muelles bobinados en caliente y de servicio pesado | Destructivo para la muestra |
| Banco de fatiga con monitorización de carga | Decaimiento de carga a lo largo de ciclos | Aplicaciones críticas para la vida | Larga duración del ensayo |
Para la mayoría de compradores B2B que se abastecen de una fábrica de muelles china, la combinación práctica es una máquina de ensayo fuerza-desplazamiento motorizada para muestreo más un dispositivo de carga pasa/no pasa para cribado al 100% en piezas críticas. Esto proporciona una curva completa para el registro de ingeniería y un aprobado/rechazado rápido en línea.
¿Cómo establecer criterios de aceptación sólidos?
Los criterios de aceptación deben escribirse en el plano, no negociarse a posteriori. Un plano de muelle bien especificado incluye:
- Carga a una o dos alturas de referencia, con tolerancia (p. ej., 18,0 N ±1,0 N a 20,0 mm)
- Constante, con tolerancia (p. ej., 1,20 N/mm ±8%)
- Longitud libre, con tolerancia
- Altura sólida como máximo
- Método de ensayo y definición del utillaje — especialmente el diámetro de la placa de compresión, porque la fricción y el contacto de las espiras extremas cambian las lecturas
- Requisito de asentamiento / preasentamiento, si el muelle se instalará a una altura más allá de su longitud libre tal como se bobina
Una regla práctica útil para las bandas de tolerancia:
| Clase de muelle | Tolerancia de carga | Tolerancia de constante | Aplicación típica |
|---|---|---|---|
| Comercial | ±10% | ±10% | Cubiertas, pestillos, ferretería general |
| Precisión | ±5% | ±5% | Válvulas, conectores, instrumentos |
| Alta precisión | ±3% o más ajustado | ±3% | Dispositivos médicos, actuadores de precisión |
Más ajustado que ±3% es alcanzable pero requiere un control más estricto del diámetro del alambre, ajuste de la constante en proceso y, a menudo, ensayo al 100% — todo lo cual eleva el coste unitario. Los compradores deben especificar la banda más holgada que el ensamblaje realmente tolere.
Planes de muestreo: ¿cuántos muelles se ensayan?
El muestreo debe coincidir con la consecuencia del fallo, no con la conveniencia del inspector.
Definición de lote
Defina un lote como muelles de una misma colada de alambre, una misma configuración de máquina y una misma corrida de producción continua. Mezclar configuraciones en un lote oculta la variación.
Enfoques de muestreo comunes
| Tamaño de lote | Muestra dimensional + de carga | Notas |
|---|---|---|
| Menos de 500 uds. | 5 uds. | Añadir 2 uds. para ensayo destructivo de asentamiento |
| 500–5.000 uds. | 8–13 uds. | Según plan tipo AQL, endurecido en nueva configuración |
| 5.000–50.000 uds. | 13–20 uds. | Considerar SPC sobre carga a longitud |
| Más de 50.000 uds. | SPC + curva completa periódica | Gráfico de control sobre carga y longitud libre |
Para muelles críticos para la seguridad o la vida, el muestreo no es suficiente — especifique cribado de carga al 100%. En una máquina de ensayo motorizada con un nido personalizado, el cribado al 100% de pequeños muelles de compresión es realista a velocidades de producción, y es la única forma de garantizar que cada unidad cumple la ventana de carga.
Aprobación de primera pieza y configuración
Cada nuevo utillaje, nueva colada de alambre o ajuste significativo de máquina debe desencadenar una inspección de primera pieza con una curva fuerza-desplazamiento completa, no solo un punto de carga. La curva muestra si el muelle es lineal, si los extremos asientan correctamente y si la constante coincide con la intención de diseño. Una vez aprobada la curva, el muestreo de producción puede reducirse a verificaciones de carga a longitud.
Dónde encaja el ensayo de carga en un flujo completo de control de calidad
El ensayo de carga es una puerta en una secuencia. Un flujo robusto de control de calidad de muelles es el siguiente:
1. Inspección del alambre entrante — diámetro, tracción, recubrimiento, trazabilidad del lote de colada
2. Aprobación de configuración — primera pieza con curva completa e informe dimensional
3. Verificaciones en proceso — longitud libre y carga a longitud a intervalos definidos
4. Verificación posterior al procesamiento — después del alivio de tensiones, granallado, recubrimiento o preasentamiento en caliente
5. Inspección final — muestreo según plan, con carga, dimensiones y visual
6. Documentación — informe de inspección con valores reales, no solo aprobado/rechazado
El paso 4 importa más de lo que la mayoría de compradores espera. El alivio de tensiones y el recubrimiento desplazan ligeramente la carga. Un muelle que pasa antes del recubrimiento puede quedar en el borde de la tolerancia después. Ensayar después del paso de proceso final es la única forma de certificar la condición entregada.
Si está solucionando un muelle que pasó la inspección pero falló en campo, nuestra guía de análisis de fallos de muelles recorre las causas raíz comunes, desde la fragilización por hidrógeno hasta la iniciación de fatiga.
Errores comunes en el ensayo de carga de muelles
Ensayar a la altura incorrecta. La altura de referencia debe coincidir con la altura instalada en el ensamblaje. Un muelle ensayado a longitud libre más 10 mm no dice nada si se instala a 6 mm.
Ignorar los efectos del utillaje. El diámetro, la planitud y el paralelismo de la placa de compresión cambian la lectura. Dos laboratorios que ensayan el mismo muelle en utillajes diferentes pueden discrepar varios por ciento. Especifique el utillaje en el plano.
Usar un solo punto para juzgar la constante. Una sola lectura de carga no puede distinguir un muelle rígido con una longitud libre corta de un muelle blando con una larga. Ensaye siempre en dos puntos.
Omitir el ensayo de asentamiento. Para muelles instalados más allá de su longitud tal como se bobina, el preasentamiento es parte de la especificación. Ensaye la longitud libre antes y después del primer ciclo de compresión.
No registrar los valores reales. Un sello de aprobado/rechazado no proporciona datos de tendencia. Los números reales permiten detectar deriva antes de que se convierta en un rechazo.
Ensayar después del paso de proceso incorrecto. Como se indicó anteriormente, ensaye siempre en la condición entregada.
Cómo gestiona BQUQ el ensayo de carga de muelles
BQUQ opera cuatro líneas de producción en una sola fábrica en Dongguan — mecanizado CNC, estampado de metal, muelles personalizados y disipadores de calor — bajo un único sistema de calidad ISO9001. Los muelles se conforman, se alivian de tensiones y se ensayan bajo carga en la misma planta, lo que significa que los cambios de proceso son visibles de inmediato en lugar de después de un envío.
Para programas de muelles, normalmente proporcionamos:
- Inspección de primera pieza con una curva fuerza-desplazamiento completa
- Verificación de carga a longitud y constante contra el plano
- Verificaciones de longitud libre, altura sólida y cuadratura
- Verificación de asentamiento / preasentamiento donde se especifique
- Informes de inspección con valores medidos reales
- MOQ flexible para que los lotes de prototipo y piloto puedan validarse antes del compromiso de volumen
La capacidad de mecanizado CNC en el sitio alcanza ±0,005 mm, lo que soporta los utillajes ajustados y los nidos de ensayo de los que depende un ensayo de carga preciso. Las cotizaciones se devuelven en 12 horas laborables.

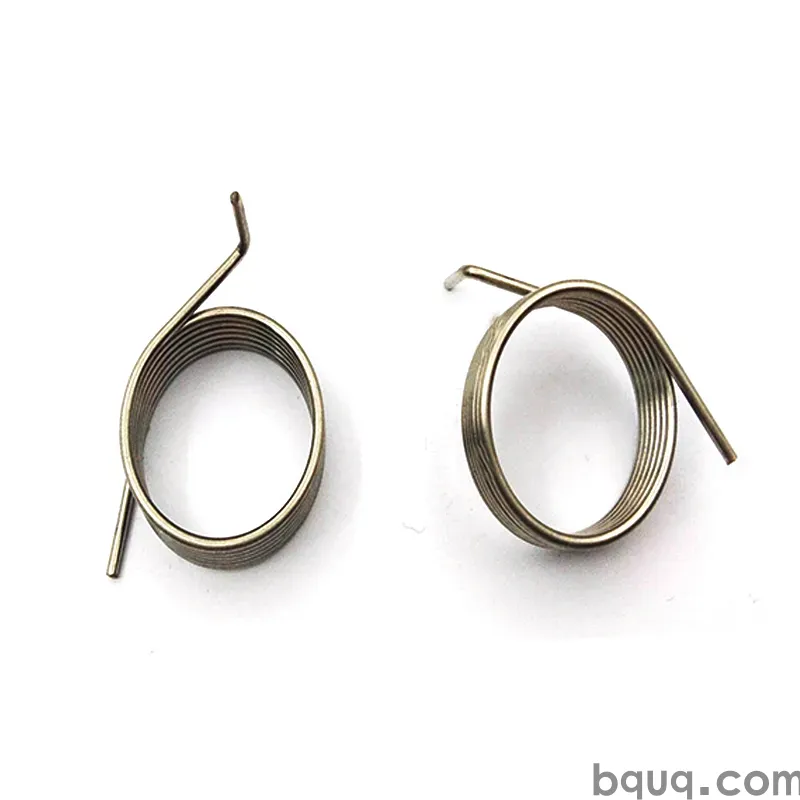

Páginas de productos relacionadas: muelles de compresión, muelles de extensión personalizados y muelles de torsión.
Si sus muelles también tienen vida limitada, nuestras notas sobre el proceso de preasentamiento en caliente explican cómo el preasentamiento controlado estabiliza la carga y mejora el rendimiento a fatiga.
Preguntas frecuentes
P: ¿Cuál es la tolerancia estándar para la carga de un muelle?
R: No existe un estándar universal. Los muelles comerciales se especifican comúnmente a ±10% en carga, los muelles de precisión a ±5% y los muelles de alta precisión a ±3% o más ajustado. La tolerancia correcta es la banda más holgada que su ensamblaje pueda tolerar, porque ajustarla eleva el coste unitario mediante un control más estricto del alambre y una mayor inspección. Escriba siempre la tolerancia y la altura de referencia en el plano.
P: ¿Cuántos muelles deben ensayarse por lote?
R: Para lotes de menos de 500 piezas, cinco muestras es una base común. Para 500–5.000 piezas, de ocho a trece muestras. Por encima de eso, el control estadístico de proceso sobre la carga a longitud es más eficaz que muestras grandes. Los muelles críticos para la seguridad deben someterse a cribado de carga al 100% en lugar de muestreo. Defina un lote como una colada de alambre y una configuración continua.
P: ¿Se puede realizar el ensayo de carga sin destruir el muelle?
R: Sí. Los ensayos de carga a longitud y de constante son no destructivos siempre que se mantenga dentro del rango de trabajo diseñado. Solo el ensayo de asentamiento, la compresión a altura sólida y el ensayo de fatiga consumen la muestra. El ensayo no destructivo significa que las mismas piezas muestreadas también pueden medirse dimensionalmente, lo que mejora la correlación entre los datos de carga y geometría.
P: ¿Por qué mi muelle pasa la inspección pero falla en el ensamblaje?
R: Las causas más comunes son ensayar a una altura diferente de la altura instalada, diferencias de utillaje entre el fabricante de muelles y su línea, desplazamiento de carga después del recubrimiento o alivio de tensiones, y asentamiento que solo ocurre tras ciclado repetido. Especifique la altura instalada, el utillaje y la condición entregada, y solicite valores medidos reales en lugar de sellos de aprobado/rechazado.
P: ¿Afecta la temperatura al ensayo de carga de muelles?
R: Sí. Los materiales de muelles pierden módulo a medida que aumenta la temperatura, por lo que la carga a una deflexión dada disminuye. Los ensayos estándar se realizan a temperatura ambiente, típicamente 20–25°C. Si su aplicación funciona en caliente o en frío, indique la temperatura de servicio en el plano para que el muelle pueda diseñarse y ensayarse con el módulo correcto, y para que las condiciones de la sala de ensayo se controlen.
