Sobrecarga y resonancia en muelles: cómo evitar fallos dinámicos
Respuesta breve: La sobrecarga en muelles es una onda de compresión estacionaria que viaja de un extremo a otro de un muelle helicoidal cuando su frecuencia de excitación se aproxima a la frecuencia natural del propio muelle. Cuando esto ocurre, las espiras dejan de deflectarse de manera uniforme: algunos grupos de espiras se cierran antes de tiempo, la tensión local puede superar el valor de diseño estático en 2 veces o más, y el fallo por fatiga aparece tras una fracción de la vida esperada. La solución es desintonizar el muelle para que su primera frecuencia natural se sitúe al menos 15-20 veces por encima de la frecuencia de excitación, o añadir amortiguación y precarga. En la práctica, esto significa cambiar el número de espiras, el diámetro del alambre, las condiciones de los extremos o añadir un amortiguador de fricción; decisiones que es mejor tomar en la revisión de diseño, no después de fallos en campo.
¿Qué es la sobrecarga en muelles y por qué rompe los muelles?
Un muelle de compresión no es un generador de fuerza rígido. Es una columna elástica de alambre con masa distribuida a lo largo de su longitud. Si se empuja un extremo, la perturbación no llega instantáneamente al otro extremo: se propaga como una onda a la velocidad del sonido en el acero (aproximadamente 5.100 m/s para alambre de acero para muelles). Cuando la excitación en un extremo se repite a una frecuencia que coincide con el tiempo de ida y vuelta de esa onda, las ondas reflejadas se refuerzan mutuamente. El muelle empieza a "vibrar" como una cuerda pulsada.
Esto es la sobrecarga. El síntoma visible es que las espiras individuales se cierran y se vuelven a abrir desfasadas con respecto a la carga aplicada. El síntoma invisible es peor: las espiras que se cierran primero soportan mucha más tensión de la que predice un cálculo estático, y la soportan de forma cíclica, millones de veces.
La sobrecarga importa porque convierte un diseño estático benigno en un problema de fatiga. Un muelle dimensionado al 60% de la tensión estática admisible puede fallar en condiciones de sobrecarga porque la amplitud de tensión dinámica en las espiras que sufren sobrecarga se multiplica. Los resultados típicos son:
- Fractura por fatiga prematura, normalmente a 2-6 espiras del extremo móvil
- Ruido y vibración transmitidos al conjunto circundante
- Pérdida de precisión de carga en válvulas, embragues y actuadores
- Desgaste por fretting y marcas de contacto entre espiras adyacentes
La sobrecarga no es un defecto de fabricación. Un muelle perfectamente fabricado sufrirá sobrecarga si la aplicación lo excita. Por eso la desintonización pertenece a la fase de diseño.
¿Cómo se calcula la frecuencia natural de un muelle?
El enfoque de ingeniería estándar trata el muelle como una barra elástica uniforme con un extremo fijo y otro libre, lo que da una frecuencia natural fundamental de:
f_n = (1/4L) × √(k / m)
Donde L es la longitud activa, k es la constante del muelle y m es la masa activa de las espiras. El factor 1/4 se aplica al caso fijo-libre; utilice 1/2 para fijo-fijo (ambos extremos restringidos contra rotación y traslación).
Para una estimación rápida en taller, una forma práctica muy utilizada es:
f_n ≈ 1,55 × 10⁷ × d / (N_a × D²) (Hz, con d y D en mm)
Donde d es el diámetro del alambre, D es el diámetro medio de espira y N_a es el número de espiras activas. Esta forma hace obvias las palancas de diseño: menos espiras activas, alambre más grueso y menor diámetro medio aumentan la frecuencia natural.
| Parámetro | Efecto sobre la frecuencia natural | Ajuste práctico |
|---|---|---|
| Espiras activas (N_a) | Fuertemente inverso | Reducir el número de espiras; usar alambre más rígido |
| Diámetro del alambre (d) | Directo | Aumentar d, reducir D para mantener la constante |
| Diámetro medio (D) | Inverso al cuadrado | Un D menor eleva f_n bruscamente |
| Condición de extremos | Factor de 2 | Restringir ambos extremos cuando sea posible |
| Módulo del material | Débil (√G) | Acero vs inoxidable cambia poco |
| Precarga / longitud instalada | Moderado | Una longitud instalada más corta eleva f_n |
La regla práctica utilizada en la mayoría de los trabajos de trenes de válvulas y maquinaria alternativa: mantener la primera frecuencia natural del muelle al menos 15-20 veces la frecuencia de excitación significativa más alta. Por debajo de 13 veces, se considera probable la sobrecarga; por debajo de 10 veces, es casi segura.
¿Qué excita un muelle en maquinaria real?
La sobrecarga necesita una entrada periódica. Fuentes comunes en equipos de producción:
Maquinaria alternativa y rotativa
Los muelles de válvulas de motor, válvulas de compresor, émbolos de bomba y mecanismos accionados por leva entregan un impulso por revolución o por carrera. A 3.000 rpm, eso son 50 Hz. Un muelle con una frecuencia natural de 400 Hz da una relación de 8, muy dentro de la zona de sobrecarga.
Ciclado de solenoides y actuadores
Las válvulas solenoides, contactores y actuadores electromagnéticos conmutan a frecuencias de unos pocos Hz hasta varios cientos de Hz. El impacto de la armadura excita el muelle de retorno en cada ciclo. Esta es una de las causas más comunes de fallos por sobrecarga en hardware de control industrial.
Vibración de montaje y transporte
Un muelle empaquetado en un conjunto vibratorio puede ser excitado por resonancias estructurales de la carcasa en lugar de la frecuencia de accionamiento nominal. Si el bastidor resuena a 180 Hz y la frecuencia natural del muelle es de 200 Hz, el muelle sufrirá sobrecarga aunque la frecuencia de accionamiento "oficial" sea de 25 Hz.
Cargas de impacto y escalón
Una carga que se suelta o un tope mecánico duro producen un impulso de banda ancha que contiene energía en todas las frecuencias, incluida la frecuencia natural del muelle. El muelle vibra y se amortigua a su propia frecuencia. Los impactos repetidos acumulan daño por fatiga rápidamente.
¿Cómo se desintoniza un muelle para evitar la resonancia?
Desintonizar significa alejar la frecuencia natural del muelle de la frecuencia de excitación. Hay cinco palancas, enumeradas aproximadamente en orden de rentabilidad.
1. Reducir las espiras activas. La frecuencia natural escala inversamente con N_a. Pasar de 8 espiras activas a 5 eleva f_n un 60%. Para mantener la misma constante del muelle, aumente el diámetro del alambre. Este es el movimiento de desintonización más común.
2. Aumentar el diámetro del alambre y reducir el diámetro medio. Dado que f_n escala con d/D², un cambio modesto en la geometría produce un gran desplazamiento de frecuencia. Un muelle con 12 mm de diámetro medio y 1,6 mm de alambre tiene aproximadamente 2,3 veces la frecuencia natural de uno con 20 mm de diámetro medio y 1,6 mm de alambre con el mismo número de espiras.
3. Restringir los extremos. Un muelle con ambos extremos cerrados y rectificados, asentado en alojamientos que impiden la rotación de los extremos, se comporta más cerca de fijo-fijo, duplicando aproximadamente f_n en comparación con una suposición de extremo libre. La condición de extremos es desintonización gratuita si la carcasa lo permite.
4. Añadir precarga y acortar la longitud instalada. Instalar el muelle a una longitud de trabajo más corta eleva la rigidez efectiva y reduce la masa que participa en la onda. Ambos empujan f_n hacia arriba.
5. Añadir amortiguación. Los amortiguadores de fricción, los muelles anidados con hélice opuesta o los insertos de elastómero disipan la energía de sobrecarga. La amortiguación no mueve la frecuencia natural, pero limita la amplitud en resonancia. Es el recurso cuando la geometría está bloqueada por restricciones de envolvente.
| Método de desintonización | Cambio de frecuencia | Impacto en coste | Cuándo usarlo |
|---|---|---|---|
| Reducir espiras activas | Grande (+40-80%) | Bajo | Primera opción en la mayoría de rediseños |
| Alambre más grueso, D menor | Grande (+50-150%) | Bajo-medio | Cuando la constante debe permanecer constante |
| Restringir ambos extremos | ~2x | Bajo | Cuando la carcasa puede modificarse |
| Aumentar precarga | Moderado (+10-30%) | Bajo | Cuando la altura instalada lo permite |
| Añadir amortiguador de fricción | Solo amplitud | Medio-alto | Envolvente bloqueada, alto número de ciclos |
Sobrecarga vs. otros modos de fallo dinámico
La sobrecarga se confunde a menudo con dos vecinos. Separarlos ahorra tiempo de diagnóstico.
| Modo de fallo | Causa raíz | Firma | Solución |
|---|---|---|---|
| Sobrecarga / resonancia | Excitación cerca de la frecuencia natural | Ondas de cierre de espiras, fracturas en el centro | Desintonizar, amortiguar, precargar |
| Fatiga rotacional | Torsión cíclica en aplicaciones de flexión | Fracturas a 1-2 espiras de los extremos | Alivio de tensiones, acabado superficial |
| Fluencia por sobrecarga | Tensión estática por encima del límite elástico | Deformación permanente, pérdida de longitud libre | Alambre más grueso, menos espiras, mejor material |
| Fatiga por corrosión | Tensión cíclica más ambiente agresivo | Picaduras en el origen de la fractura | Mejora del material, recubrimiento, drenaje |
Si un muelle falla en el centro con una cara de fractura plana y ondulada y el conjunto funciona a velocidad fija, la sobrecarga es la primera hipótesis. Si falla en los extremos con un labio de cizalladura a 45°, busque fatiga rotacional o concentración de tensiones en la condición de extremos.
Lista de verificación de revisión de diseño para muelles sensibles a la sobrecarga
Antes de liberar un plano de muelle para producción, confirme:
- Se conoce la frecuencia de excitación, incluidos los armónicos hasta el tercer orden
- La frecuencia natural del muelle es al menos 15 veces la excitación significativa más alta
- Se especifican las condiciones de los extremos (cerrados, cerrados y rectificados, abiertos, restringidos)
- Se definen la longitud instalada y la precarga, sin dejarlas al montador
- Se comprueba la amplitud máxima de tensión dinámica, no solo la tensión estática
- Se especifica el estado superficial: el granallado eleva el límite de fatiga donde no puede eliminarse la sobrecarga
- Se ensayan muestras de muelles a carga y a altura instalada
Para equipos que trabajan en el lado de la fatiga, fatiga rotacional en muelles cubre la interacción flexión-torsión, y fluencia por sobrecarga en muelles cubre el límite estático sobre el que se asienta el daño por sobrecarga. La verificación de la pieza acabada contra el plano se cubre en ensayo de carga de muelles.
Dónde encajan las tolerancias de fabricación
Los cálculos de sobrecarga asumen dimensiones nominales. Los muelles reales tienen tolerancias en el diámetro del alambre, el número de espiras, la longitud libre y la perpendicularidad de los extremos. Esas tolerancias desplazan la frecuencia natural, por lo que un diseño que se sitúa exactamente en una relación de 15 veces puede seguir sufriendo sobrecarga en algunas unidades de un lote de producción.
Efectos indicativos típicos de las tolerancias sobre la frecuencia natural:
| Variable | Tolerancia típica | Desplazamiento aprox. de f_n |
|---|---|---|
| Diámetro del alambre | ±0,02 mm en 1,5 mm | ±2% |
| Espiras activas | ±0,25 espira | ±3% |
| Longitud libre | ±1% | ±1% |
| Perpendicularidad de extremos | 3° | ±1-2% |
| Módulo del material | ±3% entre coladas | ±1,5% |
En el peor caso acumulado, un margen nominal de 15 veces puede caer a 13 veces en la cola de la distribución. Diseñar a 18-20 veces nominal proporciona un margen real. Esta es una razón por la que BQUQ especifica explícitamente el número de espiras activas y la condición de los extremos en los planos de muelles en lugar de dejarlos a criterio del taller: las cuatro líneas de producción de nuestra fábrica de Dongguan fabrican muelles de compresión, extensión y torsión con número de espiras controlado y ensayo de carga documentado.
Cuándo rediseñar y cuándo amortiguar
No todos los problemas de sobrecarga justifican un nuevo muelle. Una regla de decisión útil:
Rediseñar cuando la relación de frecuencias es inferior a 13 veces, cuando el muelle aún está en prototipo o cuando la envolvente de la carcasa puede absorber un cambio de geometría. El rediseño casi siempre es más económico a lo largo de la vida del programa.
Amortiguar cuando la relación está entre 13 y 15 veces, cuando la carcasa es utillaje fijo o cuando la excitación es de banda ancha en lugar de un tono único. En estos casos, un amortiguador de fricción o un par de muelles anidados con hélice opuesta limitan la amplitud sin cambiar la frecuencia.
Aceptar y monitorizar solo cuando el número de ciclos es bajo (menos de aproximadamente 10⁴ ciclos) y la consecuencia del fallo no está relacionada con la seguridad. Incluso entonces, verifique con un ensayo de carga a la altura instalada y una carrera de resistencia corta.

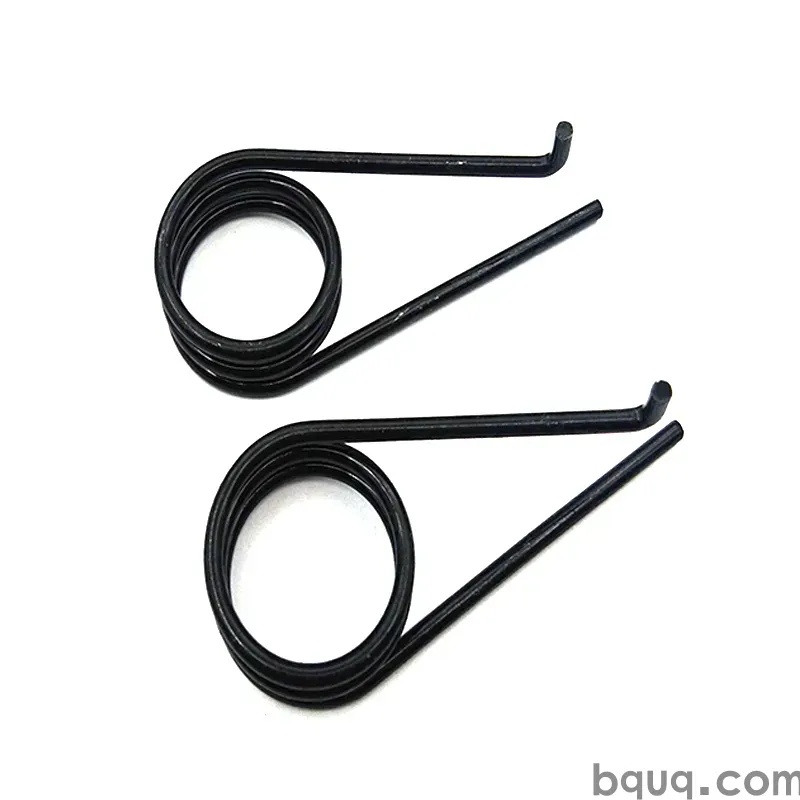

Para muelles de compresión y muelles de extensión personalizados, la decisión de desintonización es mejor tomarla con el proveedor en la fase de cotización, porque las elecciones de número de espiras y diámetro del alambre interactúan simultáneamente con la constante, la tensión y la altura sólida. Los muelles de torsión tienen su propio comportamiento dinámico: la geometría de las patas añade un segundo modo resonante que es fácil pasar por alto.
Preguntas frecuentes
P: ¿Qué relación de frecuencias es segura para un muelle de compresión?
R: La mayoría de la práctica de diseño de maquinaria considera 15 veces como la relación mínima entre la primera frecuencia natural del muelle y la frecuencia de excitación significativa más alta, prefiriéndose 20 veces para aplicaciones de alto número de ciclos. Por debajo de 13 veces, la sobrecarga es probable; por debajo de 10 veces, es esencialmente segura. Dado que las tolerancias de fabricación desplazan la frecuencia natural unos pocos por ciento, diseñar a 18-20 veces nominal proporciona un margen genuino en lugar de una aprobación sobre el papel.
P: ¿Puede un muelle sufrir sobrecarga a una frecuencia distinta de su frecuencia natural?
R: Sí. La sobrecarga puede excitarse en subarmónicos y en armónicos superiores del fundamental, no solo en la frecuencia natural exacta. Los impulsos de banda ancha procedentes de impactos o topes duros contienen energía en todo el espectro, por lo que un muelle puede vibrar a su frecuencia natural incluso cuando la frecuencia de accionamiento nominal está muy lejos. Por eso las resonancias del bastidor y la carcasa importan tanto como la propia frecuencia de accionamiento.
P: ¿El granallado evita el fallo por sobrecarga en muelles?
R: El granallado eleva el límite de fatiga al inducir tensión residual de compresión en la superficie, por lo que retrasa o evita la iniciación de grietas en las espiras que sufren sobrecarga. No detiene la sobrecarga ni reduce la amplitud de tensión dinámica. Utilice el granallado como complemento cuando la desintonización no sea totalmente alcanzable, no como sustituto de conseguir la relación de frecuencias correcta desde el principio.
P: ¿Cómo mido si un muelle está sufriendo sobrecarga?
R: Las galgas extensométricas pegadas a espiras individuales, o una célula de carga de alta velocidad en el extremo móvil, mostrarán oscilaciones de carga a frecuencias muy superiores a la frecuencia de accionamiento. Una comprobación de campo más sencilla es un estroboscopio o una cámara de alta velocidad sobre el apilamiento de espiras: las espiras que sufren sobrecarga muestran una onda de cierre viajera en lugar de una deflexión uniforme. La medición acústica también funciona, ya que la sobrecarga irradia un tono característico a la frecuencia natural.
P: ¿Puede cambiar el material solucionar un problema de sobrecarga?
R: Rara vez por sí solo. La frecuencia natural depende de la raíz cuadrada del módulo de cizalladura dividido por la densidad, y la mayoría de los aceros para muelles están dentro de unos pocos por ciento entre sí en esa relación. Cambiar de alambre de música a cromo-silicio o inoxidable 302 cambia la resistencia a la fatiga y la resistencia a la corrosión, lo que afecta a cuánto tiempo sobrevive el muelle a la sobrecarga, pero no moverá la frecuencia natural lo suficiente como para desintonizar el diseño.
