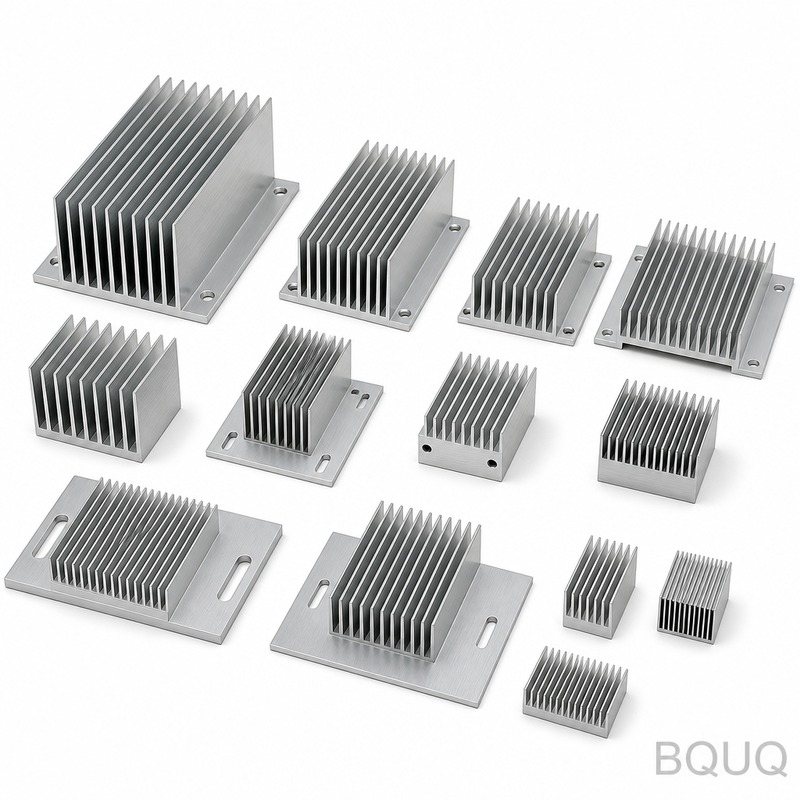

La Colección 02 de Disipadores de Aluminio Extruido es una familia de 12 perfiles estándar diseñados para refrigeración por aire forzado y convección natural de módulos IGBT, fuentes de alimentación y controladores LED. Cada perfil se envía con una tolerancia de planitud de 0.05 mm por cada 100 mm de longitud y un acabado superficial de Ra 1.6 µm, lo que permite atornillar componentes directamente sin necesidad de lapeado ni compensación de espesor de almohadilla térmica.
Estos disipadores son productos de fabricación de precisión hechos en China por BQUQ, una fábrica con 20 años de experiencia especializada en mecanizado CNC, estampado y resortes. El plazo de entrega para perfiles estándar es de 15 días desde la confirmación del pedido, y ofrecemos anodizado duro de 60 HRC como opción para entornos abrasivos.
Geometría de Perfil y Espaciado de Aletas que Coinciden con el Flujo de Aire Real
La Colección 02 cubre alturas de aleta de 15 mm a 45 mm, espesores de base de 4 mm a 10 mm y pasos de aleta de 5 mm, 7 mm y 10 mm. Los perfiles de paso de 5 mm están diseñados para ventiladores de alta presión estática; los perfiles de paso de 10 mm son adecuados para convección natural o ventiladores axiales de baja velocidad.
Todos los perfiles se extruyen en aluminio 6063-T5, que proporciona una conductividad térmica de 209 W/m·K. Mantenemos la tolerancia del dado de extrusión en ±0.1 mm en el espesor de la aleta y ±0.15 mm en el ancho total. Esto significa que puede predecir la resistencia térmica dentro de ±5% sin necesidad de ejecutar su propio CFD.
Acabado CNC: Longitud de Corte, Agujeros y Roscas en una Sola Configuración
La extrusión en bruto es solo el comienzo. Cada disipador de la Colección 02 se corta a la longitud especificada con una tolerancia de sierra de ±0.2 mm, y luego se mecaniza en centros CNC de 3 ejes si necesita agujeros de montaje, roscas o avellanados. Mantenemos la tolerancia de posición de agujeros en 0.05 mm y la profundidad de rosca en ±0.3 mm.
Si no está seguro sobre la geometría de la herramienta para estas extrusiones de aluminio, consulte nuestra guía de selección de herramientas de corte CNC antes de finalizar su plano. Para tolerancias de agujero a agujero y de referencia, nuestra guía de tolerancias de mecanizado CNC explica lo que podemos mantener sin aumentar el costo.
Anodizado Duro Hasta 60 HRC para Instalaciones Abrasivas
El acabado estándar es anodizado claro según MIL-A-8625 Tipo II, con un espesor de 10–15 µm. Si su proceso de ensamblaje implica deslizamiento repetido de soportes o vibración contra piezas de acero, aplicamos anodizado duro Tipo III de 40–60 HRC solo en la superficie de la base. Esto no reduce el rendimiento térmico de manera medible; el recubrimiento añade menos de 0.05 °C/W de resistencia.
También ofrecemos recubrimiento de conversión de cromato (Alodine) para requisitos de conexión a tierra eléctrica. No se aplica recubrimiento dentro de los agujeros roscados a menos que se especifique, porque re-roscamos después del anodizado para restaurar la clase de rosca 2B.
Corte a Medida sin MOQ y Plazo de Entrega Estándar de 15 Días
Puede pedir una pieza o mil piezas. La política de no MOQ se aplica a cada perfil de la Colección 02. El plazo de entrega estándar es de 15 días para corte a medida sin mecanizado, 18 días para agujeros y roscas CNC, y 21 días si se requiere anodizado duro. Para pedidos urgentes, podemos tomar perfiles de stock y enviar dentro de 7 días.
Todos los perfiles se almacenan como barras de 3 metros en nuestro almacén de Dongguan. Cortamos a su longitud exacta, desbarbamos todos los bordes y limpiamos las piezas antes de empaquetar con separadores de espuma para evitar daños en las aletas durante el envío.
Informe de Inspección y Verificación Dimensional Antes de Cada Envío
Cada lote, independientemente de la cantidad, recibe una inspección completa. Medimos la planitud en una mesa de granito con un comparador de carátula, verificamos la altura de las aletas con calibradores, comprobamos las posiciones de los agujeros con una MMC para pedidos superiores a 50 piezas y registramos la rugosidad superficial con un perfilómetro en la base.
Recibe un informe de inspección en PDF con valores medidos reales, no solo una marca de aprobado/rechazado. Para pedidos superiores a 200 piezas, incluimos un índice de capacidad de proceso (Cpk) para dimensiones críticas si se solicita en la etapa de cotización.
Especificación
Valor
Material
Extrusión de aluminio 6063-T5
Perfiles disponibles
12 geometrías de aleta fijas
Rango de altura de aleta
15 mm – 45 mm
Espesor de base
4 mm – 10 mm
Paso de aleta
5 mm / 7 mm / 10 mm
Tolerancia de longitud (corte)
±0.2 mm
Planitud (por 100 mm)
0.05 mm
Acabado superficial (base)
Ra 1.6 µm (mecanizado)
Dureza de anodizado duro
40–60 HRC (opcional)
Espesor de recubrimiento
10–15 µm Tipo II / 25–50 µm Tipo III
Plazo de entrega (estándar)
15 días
Pedido mínimo
Sin MOQ
Cómo Elegir el Perfil Correcto de la Colección 02
Si su fuente de calor es más pequeña que el 40% de la huella de la base, elija un perfil con base más gruesa (8 mm o 10 mm) para distribuir el calor antes de que llegue a las aletas. Si su flujo de aire es limitado, elija el paso de aleta de 10 mm para reducir la caída de presión. Si tiene un IGBT de alta potencia con aire forzado superior a 3 m/s, el perfil de paso de 5 mm ofrecerá la menor resistencia térmica por unidad de longitud.
También podemos modificar cualquier perfil eliminando aletas cerca de los agujeros de montaje o añadiendo un escalón en la base. Esta es una operación CNC rápida que no extiende el plazo de entrega más allá de 18 días.
Empaque y Envío que Protegen las Aletas en Piezas Largas
Las piezas de más de 300 mm se empaquetan en cajas de cartón rígido con insertos de canal de espuma que coinciden con el perfil de la aleta. No usamos plástico de burbujas suelto porque puede doblar aletas delgadas durante el tránsito. Para carga aérea internacional, usamos cajas de madera para pedidos superiores a 20 kg. Para carga marítima, usamos bolsas de barrera de humedad con desecante.
Cada caja está etiquetada con el número de perfil, longitud, cantidad y su número de PO. Podemos incluir etiquetas personalizadas o códigos de barras si es necesario para su sistema de almacén.
Factores de Costo y Cómo Reducir su Precio Unitario
El precio base de la Colección 02 se determina por el peso de extrusión y la longitud de corte. Los agujeros CNC añaden un costo fijo de configuración por lote, no por agujero. El anodizado duro añade aproximadamente un 8% al precio unitario. Si pide el mismo perfil y longitud cada mes, podemos mantener un stock de reserva para usted y enviar dentro de 5 días, lo que también reduce el precio unitario en un 3%.
Para una estimación rápida de precio, envíe su longitud, patrón de agujeros y cantidad anual. Respondemos con una cotización firme dentro de 12 horas, incluido el costo de herramienta si necesita un nuevo dado de extrusión.
Lista de Perfiles Estándar y Aplicaciones Previstas
Los perfiles 02-01 a 02-04 son de perfil bajo (altura de aleta de 15–20 mm) para controladores LED y convertidores DC-DC. Los perfiles 02-05 a 02-08 son de altura media (25–30 mm) para puentes MOSFET y variadores de servo. Los perfiles 02-09 a 02-12 son altos (35–45 mm) con bases gruesas para módulos IGBT y rectificadores de alta potencia.
Todos los perfiles tienen una opción de ranura de montaje (3 mm de ancho, 6 mm de profundidad) en la base para clips de resorte. Si usa adhesivo térmico en lugar de tornillos, podemos suministrar una superficie plana fresada con Ra 0.8 µm para mejor contacto.
¿Cuál es la cantidad mínima de pedido para la Colección 02 de Disipadores de Aluminio Extruido?
No hay MOQ — puede pedir una sola longitud de corte para prototipos o un lote completo de producción.
¿Pueden personalizar patrones de agujeros o longitudes de aleta en estos disipadores?
Sí, cualquier perfil puede mecanizarse con CNC con agujeros personalizados, roscas, avellanados o cortes escalonados, y mantenemos la tolerancia de posición en 0.05 mm.
¿Cómo controlan la calidad en lotes pequeños?
Cada lote, incluso de una pieza, recibe una inspección dimensional completa y recibe un informe en PDF con valores medidos de planitud, longitud y posiciones de agujeros.
¿Cuál es el plazo de entrega real si necesito anodizado duro?
El plazo de entrega estándar es de 15 días para corte a medida, 18 días con mecanizado CNC y 21 días si añade anodizado duro Tipo III.
