Muelles en sistemas de suspensión y movimiento: fundamentos de diseño
Respuesta breve: Diseñe un muelle de suspensión o movimiento fijando primero cinco números: longitud instalada, longitud cargada, carga a esa longitud, recorrido máximo y vida útil en ciclos. La constante del muelle k (N/mm) = ΔF/Δx, y la constante escala con el diámetro del alambre a la cuarta potencia, por lo que un cambio del 10% en el alambre mueve la constante aproximadamente un 46%. Los muelles de suspensión típicos funcionan entre 20 y 120 N/mm con una precarga del 15–35%; los muelles de control de movimiento suelen estar por debajo de 5 N/mm. Prototipo en 2–5 días, luego valide a 10^5–10^6 ciclos antes de la liberación. BQUQ cotiza muelles personalizados en 12 horas laborables.
Los muelles de suspensión y los muelles de control de movimiento se ven similares en un plano y se comportan de manera muy diferente en servicio. Uno absorbe el impacto de la carretera o de la máquina y debe sobrevivir millones de ciclos sin deformarse. El otro posiciona un mecanismo, mantiene una precarga o devuelve una palanca, y a menudo le importa más la repetibilidad que el almacenamiento de energía. Acertar con los fundamentos del diseño —constante, precarga, recorrido, material y fatiga— es lo que separa un muelle que dura toda la garantía de uno que falla en campo.
Esta guía cubre las decisiones de ingeniería que importan antes de enviar una solicitud de cotización, con los números que realmente necesitará.
¿Qué hace realmente un muelle de suspensión en un sistema de movimiento?
Un muelle en un sistema de suspensión o movimiento realiza uno o más de cuatro trabajos:
1. Soporte de carga — soportar una masa estática a una altura definida (peso de una esquina del vehículo, cabezal de máquina, contrapeso).
2. Almacenamiento y retorno de energía — absorber un impacto y devolverlo a lo largo de una distancia controlada.
3. Precarga y control de holgura — mantener las piezas acopladas en contacto para que un mecanismo no vibre ni pierda posición.
4. Ajuste de frecuencia — fijar la frecuencia natural del sistema masa-muelle para que quede alejada de la excitación de un motor, la carretera o una bomba.
La mayoría de los diseños reales hacen dos o tres de estas cosas a la vez. Por eso el primer paso nunca es «elegir un muelle», sino anotar el requisito de carga-deflexión en los dos puntos de operación que importan: longitud instalada (precargada) y longitud cargada de diseño.
Los dos puntos de operación que debe definir
| Parámetro | Símbolo | Valor típico en suspensión | Valor típico en control de movimiento |
|---|---|---|---|
| Longitud libre | L0 | 180–400 mm | 15–80 mm |
| Longitud instalada | L1 | 70–85% de L0 | 80–95% de L0 |
| Longitud cargada | L2 | 45–65% de L0 | 60–85% de L0 |
| Constante del muelle | k | 20–120 N/mm | 0,2–5 N/mm |
| Objetivo de vida útil en ciclos | N | 10^5–10^6 | 10^6–10^7 |
Esos rangos son indicativos, no especificaciones: una suspensión de remolque ligero y un eje de camión pesado viven en mundos distintos. Pero la estructura de la tabla es lo importante: si no puede rellenar L1, L2 y la carga en cada una, ningún proveedor de muelles podrá cotizarle con precisión, y cualquier cotización que reciba será una suposición.
¿Cómo se calcula la constante de un muelle para una aplicación de suspensión?
La relación que gobierna es simple:
k = ΔF / Δx
Donde k es la constante en N/mm, ΔF es el cambio de fuerza en newtons y Δx es el cambio de deflexión en milímetros. Si la esquina de su suspensión necesita 2.400 N a carga de diseño y 1.500 N a precarga instalada, y el recorrido entre esos dos estados es de 40 mm, entonces:
k = (2400 − 1500) / 40 = 22,5 N/mm
Esa es su constante objetivo. Todo lo demás en el diseño —diámetro del alambre, número de espiras, diámetro medio— existe para alcanzar ese número mientras encaja en el espacio disponible.
La fórmula de la constante y por qué domina el diámetro del alambre
Para un muelle helicoidal de compresión con alambre redondo:
k = (G · d⁴) / (8 · D³ · n)
- G = módulo de cizalladura (79.000 N/mm² para acero al carbono, 69.000 N/mm² para acero inoxidable)
- d = diámetro del alambre (mm)
- D = diámetro medio de la espira (mm)
- n = número de espiras activas
El término de cuarta potencia del diámetro del alambre es el hecho más importante en el diseño de muelles. Significa que pequeños cambios geométricos producen grandes cambios en la constante:
| Cambio | Efecto sobre la constante |
|---|---|
| Diámetro del alambre +10% | +46% |
| Diámetro del alambre −10% | −34% |
| Diámetro medio +10% | −25% |
| Espiras activas +1 | la constante cae proporcionalmente (n+1)/n |
Por eso «solo hazlo 0,2 mm más grueso» nunca es un cambio trivial, y por eso la compensación del retorno elástico importa durante el conformado. También es la razón por la que un proveedor capaz de mantener una tolerancia estricta en el diámetro del alambre y controlar con precisión el número de espiras vale más que uno que cotiza un 5% más barato.
Si está trabajando con compensaciones entre constante y geometría, nuestras notas sobre acero para muelles al cromo-silicio cubren la parte material del mismo problema.
Precarga, recorrido y por qué la altura sólida es un límite duro
La precarga es la fuerza que ya tiene el muelle a la longitud instalada. Importa porque:
- Mantiene el muelle asentado y evita vibraciones o despegue bajo cargas alternantes.
- Fija dónde se sitúa el sistema estáticamente: altura de marcha, posición de reposo del mecanismo.
- Consume parte del recorrido disponible del muelle antes de que ocurra cualquier evento dinámico.
La restricción dura es la altura sólida: la longitud del muelle cuando todas las espiras se tocan. Su longitud máxima comprimida debe mantenerse por encima de la altura sólida con margen, típicamente 15–20% del recorrido para trabajos de suspensión y 10% para control de movimiento ligero. El cierre de espiras no es un fallo suave: transfiere la carga directamente a los asientos del muelle y normalmente destruye el muelle o la carcasa.
Ejemplo de presupuesto de recorrido
| Etapa | Longitud (mm) | Fuerza (N) | Notas |
|---|---|---|---|
| Libre | 250 | 0 | Solo referencia |
| Instalada | 200 | 1.125 | 50 mm de precarga a 22,5 N/mm |
| Cargada estática | 160 | 2.025 | Posición normal de operación |
| Compresión máxima | 120 | 2.925 | Bache completo / final de carrera |
| Altura sólida | 100 | — | No debe alcanzarse en servicio |
Aquí el muelle tiene 80 mm de recorrido útil desde instalado hasta sólido, y el diseño usa 80 mm de él. Eso es demasiado ajustado. Un mejor diseño reduciría la constante, añadiría longitud libre o aceptaría un paquete más alto para que el margen de altura sólida quede en 20 mm o más.
¿Qué tipo de muelle encaja con cada función de movimiento?
Las tres familias cubren la mayoría del trabajo de suspensión y movimiento, y cada una tiene una aplicación natural.
| Tipo | Dirección de carga | Uso típico | Restricción clave de diseño |
|---|---|---|---|
| Muelle de compresión | Empuje / axial | Suspensión de vehículos, muelles de troquel, contrapeso, retorno de válvula | Altura sólida y pandeo |

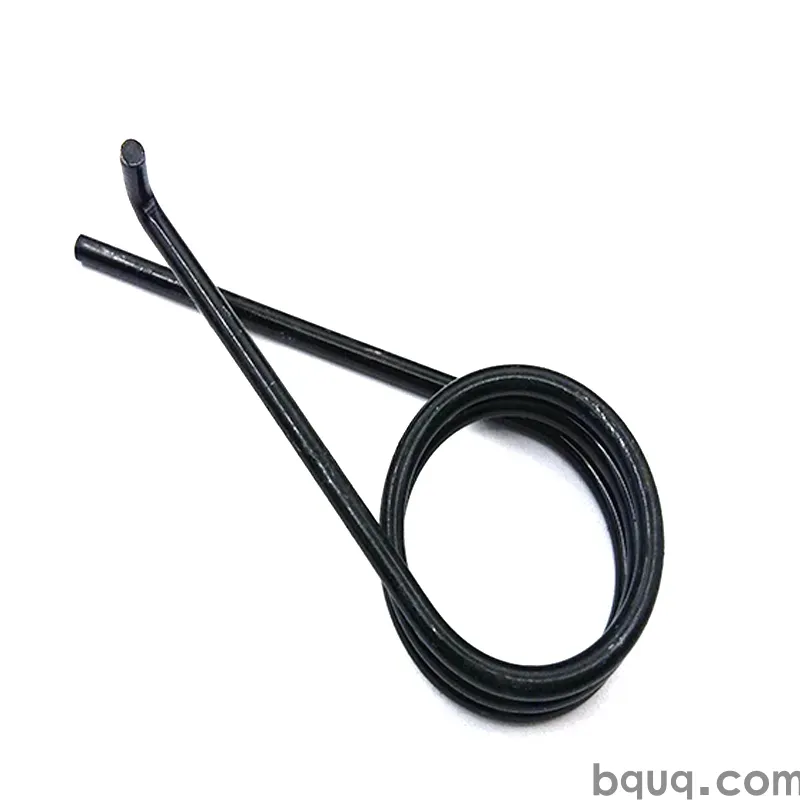

| Muelle de torsión | Par de rotación | Bisagras, palancas, retorno de tapa, retorno de pedal | Geometría de patas y holgura del cuerpo |
| Muelle de extensión | Tracción / axial | Tensores, retractores, cierrapuertas, retorno de cable | Concentración de tensión en ganchos y tensión inicial |
Hay dos consideraciones más que atraviesan las tres:
Pandeo. Un muelle de compresión con una longitud libre superior a unas 2,6 veces su diámetro medio puede pandear lateralmente a menos que esté guiado. Los muelles de suspensión largos casi siempre van guiados sobre el vástago de un amortiguador o asentados en un alojamiento precisamente por esta razón.
Ondulación y resonancia. Un muelle es un sistema masa-muelle distribuido, no un muelle puro. A ciertas frecuencias, el movimiento ondulatorio viaja a lo largo de las espiras y puede amplificar la tensión drásticamente. Si su sistema tiene una frecuencia de excitación conocida —RPM del motor, entrada de carretera, pulso de bomba—, compruébela contra la frecuencia natural del muelle. Nuestro artículo sobre resonancia y ondulación en muelles explica el cálculo.
Selección de material para muelles de suspensión y movimiento
La elección del material determina la vida a fatiga, el comportamiento frente a la corrosión y el coste más que cualquier otra decisión individual.
| Material | Módulo de cizalladura (N/mm²) | Temp. máx. de servicio | Fatiga | Corrosión | Coste relativo |
|---|---|---|---|---|---|
| Alambre musical (ASTM A228) | 79.000 | ~120 °C | Excelente | Deficiente | Bajo |
| Carbono templado en aceite | 79.000 | ~150 °C | Muy buena | Deficiente | Bajo |
| Cromo-silicio | 79.000 | ~220 °C | Excelente | Deficiente | Medio |
| Inoxidable 302 / 304 | 69.000 | ~250 °C | Buena | Muy buena | Medio |
| Inoxidable 17-7PH | 76.000 | ~315 °C | Excelente | Muy buena | Alto |
| Bronce fosforoso | 43.000 | ~120 °C | Aceptable | Excelente | Medio |
| Inconel / Hastelloy | 66.000 | 400 °C+ | Excelente | Excelente | Muy alto |
Para trabajos de suspensión, el cromo-silicio es la opción por defecto para aplicaciones de alto ciclo y alta tensión debido a su resistencia a la fatiga y a la deformación a temperatura elevada. Para control de movimiento en entornos húmedos o de lavado, el inoxidable 302 o 304 suele ser la respuesta práctica. Para servicio a alta temperatura o altamente corrosivo, entran las aleaciones de níquel: consulte nuestra comparación de muelles de Hastelloy e Inconel si trabaja en ese rango.
Una advertencia: cambiar de acero al carbono a inoxidable para «añadir resistencia a la corrosión» reduce G aproximadamente un 13%, lo que reduce la constante en la misma proporción. Tendrá que reajustar la geometría, no solo cambiar el material.
Tensión, deformación y fatiga
La tensión de diseño debe situarse por debajo de la admisible del material para el número de ciclos que necesita. Como regla aproximada para muelles de compresión en servicio dinámico:
- 10^5 ciclos: hasta ~45% de la resistencia a la tracción
- 10^6 ciclos: hasta ~38% de la resistencia a la tracción
- 10^7 ciclos: hasta ~32% de la resistencia a la tracción
Estos son porcentajes indicativos usados para dimensionamiento preliminar, no un sustituto de datos de fatiga validados para su geometría y condición superficial específicas. La calidad superficial importa enormemente: un arañazo o una picadura de corrosión en una espira de alta tensión es un punto de iniciación de grieta. El granallado, que pone la superficie en compresión, es una de las formas más económicas de prolongar la vida a fatiga y es práctica estándar en muelles de suspensión automotriz.
El preasentado (scragging) es el otro paso estándar. El muelle se comprime más allá de la altura sólida una vez durante la fabricación para que los primeros ciclos de deformación plástica ocurran en fábrica, no en su ensamblaje. Sin él, un muelle de suspensión puede perder varios milímetros de longitud libre en las primeras horas de servicio.
Tolerancias, ensayos y qué especificar en un plano
Los muelles son engañosamente difíciles de especificar. Un plano que diga «muelle de compresión, 250 mm de longitud libre» le dará algo, pero probablemente no lo que necesita.
Contenido mínimo del plano
- Diámetro del alambre y tolerancia
- Diámetro exterior o interior (indique cuál, y la tolerancia)
- Longitud libre y tolerancia
- Número de espiras totales y activas
- Constante (N/mm) y el rango de deflexión sobre el que se mide
- Carga a una o dos longitudes especificadas: esta es la comprobación individual más útil
- Condición de extremos (cerrados, cerrados y rectificados, abiertos)
- Sentido de arrollamiento, si es relevante
- Especificación del material y cualquier acabado (galvanoplastia, recubrimiento, granallado)
- Dirección de rotación para muelles de torsión
Puntos de inspección que detectan problemas reales
| Comprobación | Método | Por qué importa |
|---|---|---|
| Carga a longitud instalada | Celda de carga a deflexión fija | Detecta errores de constante y longitud libre juntos |
| Longitud libre | Óptico o por contacto | Detecta deformación y deriva de arrollamiento |
| Perpendicularidad | Escuadra y galga de espesores | Evita carga lateral y pandeo |
| Diámetro del alambre | Micrómetro | Efecto de cuarta potencia sobre la constante |
| Condición superficial | Visual a 10× | Puntos de iniciación de grietas |
| Número de espiras | Visual / óptico | Constante y altura sólida |
Tenga en cuenta que el ensayo de carga a longitud es mucho más informativo que la longitud libre por sí sola. Dos muelles pueden compartir longitud libre y tener constantes diferentes, y solo un ensayo de carga lo revela. Vale la pena entender en detalle la tolerancia de longitud: nuestro artículo sobre tolerancia de longitud de muelles explica cómo interactúa con la tolerancia de constante en una acumulación.
Prototipo, validación y escalado
La secuencia práctica para un nuevo muelle de suspensión o movimiento:
1. Defina los dos puntos de operación y el objetivo de vida útil en ciclos.
2. Dimensione la geometría usando la fórmula de la constante, luego compruebe altura sólida y pandeo.
3. Elija el material según el entorno, la temperatura y el objetivo de fatiga.
4. Prototipo: las series cortas son rápidas y suficientemente económicas para probar dos o tres variantes de constante en paralelo. Consulte prototipo y producción de series cortas de muelles.
5. Valide a carga y número de ciclos representativos, y mida la deformación después de los primeros 100 ciclos.
6. Libere con la carga a longitud como criterio de aceptación, no solo la longitud libre.
BQUQ opera cuatro líneas de producción en una sola fábrica en Dongguan que cubren mecanizado CNC a ±0,005 mm, estampado de metal, muelles personalizados y disipadores de calor, por lo que un muelle que necesita un asiento, retenedor o carcasa tratada térmicamente a juego puede obtenerse junto en lugar de coordinarse entre tres proveedores. El MOQ flexible significa que una serie de prototipo de 50 piezas y una producción de 50.000 piezas salen del mismo proceso. Las cotizaciones se envían en 12 horas laborables.
Preguntas frecuentes
P: ¿Cómo calculo la constante del muelle que necesito?
R: Divida el cambio de carga entre el cambio de deflexión entre sus dos puntos de operación: k = ΔF/Δx. Si el muelle debe soportar 2.400 N a carga de diseño y 1.500 N a precarga instalada en 40 mm de recorrido, la constante requerida es 22,5 N/mm. Luego dimensione el diámetro del alambre, el diámetro medio y las espiras activas para alcanzar esa constante respetando los límites de altura sólida y pandeo.
P: ¿Cuál es una precarga típica para un muelle de suspensión?
R: Para suspensión de vehículos y máquinas, la precarga suele ser del 15–35% de la carga total de diseño, lo que mantiene el muelle asentado bajo cargas alternantes y fija la altura de marcha estática. Los muelles ligeros de control de movimiento suelen funcionar con porcentajes de precarga más altos —30–50%— porque su función principal es mantener un mecanismo en posición en lugar de absorber grandes recorridos dinámicos.
P: ¿El acero inoxidable es buena opción para un muelle de suspensión?
R: Depende del entorno. El inoxidable resiste bien la corrosión, pero su módulo de cizalladura es aproximadamente un 13% menor que el del acero al carbono, por lo que la constante cae a menos que reajuste la geometría. También tiene menor resistencia a la fatiga que el cromo-silicio a alta tensión. Use inoxidable para servicio húmedo, de lavado o ligeramente corrosivo a tensión moderada; use cromo-silicio para trabajos de suspensión de alto ciclo y alta tensión.
P: ¿Por qué mi muelle perdió longitud después de la instalación?
R: Esto es deformación, causada por relajación de tensiones y fluencia local en los primeros ciclos. Es normal en muelles sin tratar y suele equivaler al 1–3% de la longitud libre. El preasentado (scragging) en fábrica comprime el muelle más allá de la altura sólida una vez para que la deformación ocurra antes de la entrega. Si la deformación continúa más allá de los primeros cien ciclos, probablemente su tensión de diseño es demasiado alta.
P: ¿Cuántos ciclos debería sobrevivir un muelle de suspensión?
R: Los muelles de suspensión automotriz se validan típicamente a 10^5–10^6 ciclos a carga representativa, mientras que los muelles industriales de control de movimiento suelen apuntar a 10^6–10^7. Para alcanzar las cifras más altas, mantenga la tensión de diseño por debajo de aproximadamente el 32–38% de la resistencia a la tracción, especifique granallado y controle el acabado superficial: las picaduras y arañazos son donde comienzan las grietas por fatiga.
