Qué Hace Esta Barra de Extensión para Portapinzas ER en Trabajos de Cavidades Profundas Se trata de una barra de extensión de larga longitud para portapinzas ER mecanizada por CNC, un portaherramien
Se trata de una barra de extensión de larga longitud para portapinzas ER mecanizada por CNC, un portaherramientas CNC. Extiende el alcance de su herramienta de 50 a 150 mm sin necesidad de añadir una pieza de extensión separada. La desviación se mantiene por debajo de 0.005 mm en la punta. La dureza es de 58–62 HRC después del tratamiento térmico. El plazo de entrega para tamaños estándar es de 7 días, y para longitudes personalizadas de 10 a 12 días.
Los portapinzas estándar vibran cuando la herramienta sobresale más de 3 veces su diámetro. Nuestra barra de extensión desplaza el punto de sujeción hacia adelante. El vástago es una pieza sólida desde el cono hasta la nariz del portapinzas — sin uniones roscadas, sin secciones soldadas. Esto proporciona un conjunto un 40% más rígido que un portapinzas con adaptador de extensión. Puede operar a velocidades de hasta 8,000 RPM con corte estable en cavidades 5D y ranuras de nervaduras profundas.
Partimos de acero aleado 42CrMo4 o 20CrMnTi para versiones cementadas. Después del torneado y fresado CNC, cementamos o endurecemos por inducción la zona de sujeción. La dureza final es de 58–62 HRC en el cono del portapinzas y de 50–55 HRC en el cuerpo. El acabado superficial en el cono es de Ra 0.4 µm. Esto evita el agarrotamiento al apretar y soltar pinzas ER cientos de veces al día.

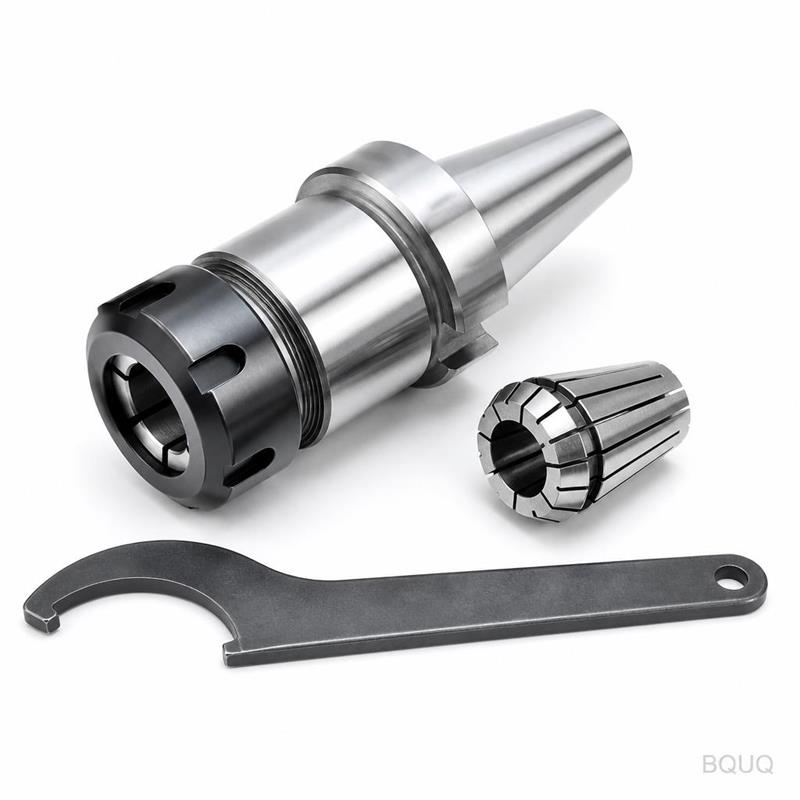

Mecanizamos estas barras de extensión en cuatro tamaños de pinza estándar. ER11 para diámetros de herramienta de 1–7 mm, ER16 para 1–10 mm, ER25 para 1–16 mm, ER32 para 2–20 mm. Las opciones de vástago son cilíndrico recto (Ø20, Ø25, Ø32 mm) o cono SK30/SK40/SK50 para montaje directo en el husillo. Longitudes de alcance de 50 mm a 150 mm en incrementos de 10 mm. Si necesita una longitud no estándar, la cortamos de barra sólida — sin costo adicional de herramientas.
| Especificación | Valor |
|---|---|
| Tamaño de Pinza (serie ER) | ER11 / ER16 / ER25 / ER32 |
| Longitud de Alcance (barra de extensión) | 50 mm – 150 mm (personalizable hasta 200 mm) |
| Diámetro del Vástago | Ø20 / Ø25 / Ø32 mm o SK30 / SK40 / SK50 |
| Material | 42CrMo4 o 20CrMnTi (cementado) |
| Dureza (cono del portapinzas) | 58 – 62 HRC |
| Dureza (cuerpo) | 50 – 55 HRC |
| Desviación (TIR en la punta) | ≤ 0.005 mm |
| Acabado Superficial (cono) | Ra 0.4 µm |
| Concentricidad (asiento de la pinza al vástago) | ≤ 0.008 mm |
| Plazo de Entrega (tamaños estándar) | 7 días |
| MOQ | Sin MOQ (se acepta 1 pieza) |
Cada barra de extensión se verifica individualmente, no una por lote. Medimos el ángulo del cono con una MMC (máquina de medición por coordenadas) en 3 puntos. La desviación se verifica en un mandril de precisión con un comparador de 0.001 mm. La dureza se comprueba puntualmente tanto en el cono como en el cuerpo con un durómetro Rockwell. Enviamos el informe de inspección con su envío — PDF y foto de la pieza real.
Si su husillo opera por encima de 8,000 RPM, solicite la opción de balanceo G2.5. Balanceamos dinámicamente el portapinzas ensamblado (cuerpo + tuerca de pinza) a 15,000 RPM. El grado de balanceo es G2.5 según ISO 1940. También ofrecemos pre-ajuste de compensación de longitud de herramienta — medimos el saliente desde la nariz del portapinzas y grabamos el valor en el vástago. Esto le ahorra 3–5 minutos por cambio de herramienta en la máquina.
Una extensión soldada tiene una zona afectada por el calor que ablanda el acero. Una extensión atornillada tiene roscas que crean micro-movimiento bajo carga. Nuestra barra está mecanizada a partir de una sola forja. No hay unión, ni cordón de soldadura, ni espacio de rosca. El cono del portapinzas se rectifica en la misma configuración que el vástago, por lo que los dos ejes son verdaderos entre sí. Es por eso que mantenemos 0.005 mm de desviación sin ajuste.
Sin MOQ – aceptamos una pieza para pruebas de prototipo o reemplazo de emergencia.
Sí, cualquier longitud entre 50 mm y 200 mm, y cualquier diámetro de vástago de Ø16 a Ø40 mm, sin cargos por herramientas personalizadas.
Medimos la TIR en una barra de prueba de 100 mm sujeta en la pinza, con un comparador de 0.001 mm, e incluimos la lectura en el informe de inspección.
Los tamaños estándar se envían en 7 días, las longitudes personalizadas en 10–12 días, y los pedidos con opción de balanceo añaden 2 días.
Sabemos que necesita una pieza que se adapte a su husillo y a su presupuesto. Envíe su plano o un simple boceto con su tamaño de ER, longitud de alcance y tipo de vástago a sc@bquq.com. Recibirá un precio firme y una fecha de entrega en un plazo de 12 horas (días laborables). Para preguntas urgentes, WhatsApp +86 13713157787. Si aún está decidiendo entre tipos de portaherramientas, lea nuestra guía de selección de herramientas de corte CNC. Para preguntas sobre tolerancias del vástago o asiento de la pinza, consulte nuestra guía de tolerancias de mecanizado CNC.
Esto es fabricación de precisión, hecha en China, sin MOQ y sin intermediarios. Somos la fábrica — 20 años en Dongguan, mecanizado CNC más estampado y resortes. Usted habla con el ingeniero que cotizará su pieza, no con un representante de ventas.
