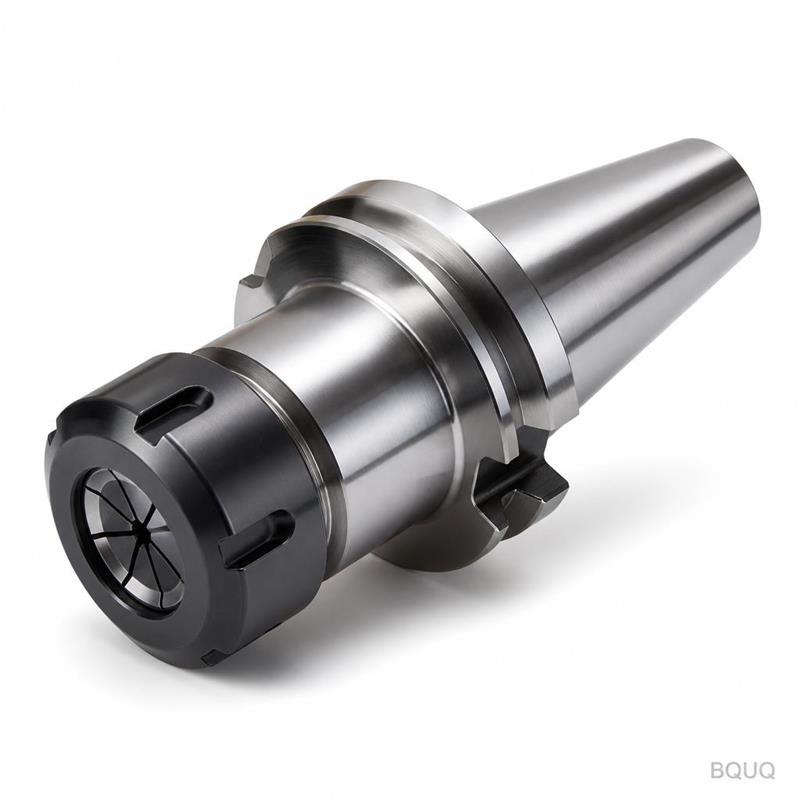

Lo Que Este Portapinzas BT50 de Servicio Pesado Hace de Manera Diferente Este es un portaherramientas portapinzas BT50 ER32 mecanizado por CNC, diseñado para mecanizado agresivo y aplicaciones de husi
Este es un portaherramientas portapinzas BT50 ER32 mecanizado por CNC, diseñado para mecanizado agresivo y aplicaciones de husillo de alto par. Ofrece una desviación total (TIR) de ≤0.005 mm en la punta, una dureza de 58–62 HRC y un acabado superficial de Ra 0.4 µm en el cono y el alojamiento. El plazo de entrega es de 15 días para tamaños estándar, 25 días para configuraciones personalizadas, y operamos sin MOQ.
Diseñado para corte de servicio pesado, este portaherramientas sujeta pinzas ER32 (capacidad de 1–20 mm) con una fuerza de sujeción que resiste el arranque durante fresado y taladrado de desbaste. El cono BT50 asegura un asiento rígido en su husillo, reduciendo vibraciones y extendiendo la vida útil de la herramienta. Esto es fabricación de precisión desde nuestra fábrica en Dongguan, hecho en China, con cada unidad inspeccionada antes del envío.
El sistema ER32 utiliza una pinza cónica que se comprime uniformemente alrededor del vástago de la herramienta cuando se aprieta la tuerca de bloqueo. Este diseño distribuye la fuerza de sujeción en 360 grados, eliminando el contacto de tres puntos que causa desviación en estilos de portapinzas más antiguos. Nuestro cuerpo del portapinzas se mecaniza en una sola configuración desde el cono BT50 hasta el asiento de la pinza, lo que significa que el alojamiento y el cono comparten la misma referencia. Este mecanizado de una sola configuración es la razón por la que mantenemos ≤0.005 mm de TIR a 4× el diámetro de la herramienta. Para una mirada más profunda sobre cómo la geometría de la herramienta afecta el rendimiento de corte, consulte nuestra guía de selección de herramientas de corte CNC.
El diseño de servicio pesado utiliza una sección de pared más gruesa alrededor del bolsillo de la pinza, lo que aumenta la rigidez radial en un 15% en comparación con los portapinzas ER32 estándar. Esto importa cuando se empujan fresas de 20 mm a plena profundidad en acero. La tuerca está cementada a 60 HRC y presenta un perfil de rosca rectificado que resiste el agarrotamiento, incluso después de miles de cambios de herramienta.
Comenzamos con acero aleado 20CrMnTi, un material elegido por su combinación de tenacidad en el núcleo y templabilidad superficial. La pieza en bruto se forja, no se corta de barra, para alinear la estructura del grano con las líneas de tensión del cono. Después del mecanizado en bruto, cementamos la pieza a una profundidad de capa de 0.8–1.2 mm, luego templamos a 58–62 HRC. Esta capa le da al cono una superficie resistente al desgaste que mantiene su geometría bajo cambios repetidos de herramienta.
El agujero pasante se perfora con cañón y luego se bruñe a Ra 0.4 µm. Esto es crítico para el flujo de refrigerante—un agujero rugoso crea turbulencia que reduce la presión del refrigerante en el filo de corte. También rectificamos el cono BT50 a grado AT3, que es la clase de precisión más alta según ISO 7388/1. Esto asegura que cuando introduzca el portapinzas en su husillo, el área de contacto supere el 90%, evitando micro-movimientos que degradan el acabado superficial.
Cada portapinzas pasa por un proceso de inspección de tres etapas. Primero, verificamos el cono BT50 contra un calibre maestro usando compuesto de azul—el contacto debe ser al menos 90% continuo. Segundo, medimos la TIR en el asiento de la pinza usando una barra de prueba de 10 mm a 4× la proyección del diámetro; la lectura debe ser ≤0.005 mm. Tercero, verificamos la dureza en el cono y la tuerca usando un durómetro Rockwell, y registramos el valor en el certificado de inspección.
También realizamos una prueba de flujo de refrigerante a 50 bar de presión para asegurar que los pasajes internos estén limpios y libres de rebabas. Cada lote se muestrea para repetibilidad de par—apretamos y aflojamos la tuerca de bloqueo 50 veces y confirmamos que la variación de la fuerza de sujeción se mantenga dentro de ±5%. Este nivel de control de calidad es estándar, no un servicio adicional. Si necesita entender cómo nuestras tolerancias se comparan con su aplicación, lea nuestra guía de tolerancias de mecanizado CNC.
| Especificación | Valor |
|---|---|
| Tipo de Vástago | BT50 (ISO 7388/1) |
| Tipo de Pinza | ER32 |
| Capacidad de Herramienta | 1–20 mm (0.039–0.787 in) |
| Material del Vástago | Acero aleado forjado 20CrMnTi |
| Dureza (Cono y Tuerca) | 58–62 HRC |
| Profundidad de Capa | 0.8–1.2 mm |
| Grado del Cono | AT3 (contacto >90%) |
| Desviación (TIR a 4×D) | ≤0.005 mm (0.0002 in) |
| Acabado Superficial (Alojamiento y Cono) | Ra 0.4 µm |
| Presión de Refrigerante | Hasta 50 bar (725 psi) |
| Plazo de Entrega (Estándar) | 15 días |
| MOQ | Sin MOQ (se acepta pieza individual) |
Los portapinzas ER32 estándar tienen un espesor de pared de aproximadamente 6 mm en el bolsillo de la pinza. Nuestra versión de servicio pesado aumenta esto a 9 mm. Esos 3 mm adicionales de acero añaden un 15% más de rigidez radial, lo que reduce directamente la vibración en cortes interrumpidos. La tuerca de bloqueo utiliza un perfil de rosca trapezoidal en lugar de una rosca en V estándar. Esto aumenta el contacto de la superficie de la rosca en un 30%, permitiendo apretar la tuerca con más par sin pelar la rosca.
También equilibramos cada portapinzas a G2.5 a 10,000 RPM como estándar. Para mecanizado de alta velocidad por encima de 12,000 RPM, ofrecemos equilibrio dinámico opcional a G2.5 a 20,000 RPM. Esto no es una afirmación de marketing—cada unidad se envía con un informe de equilibrio. La pared más gruesa y la tuerca más grande también significan que este portapinzas es más pesado que las versiones estándar, así que verifique la capacidad de su cambiador de herramientas. El peso típico es de 2.8 kg para un BT50 ER32 con una proyección de 60 mm.
Tenemos en stock proyecciones estándar de 60 mm, 90 mm y 120 mm. Para aplicaciones especiales, podemos mecanizar longitudes personalizadas de 40 mm a 200 mm, pero tenga en cuenta que la rigidez disminuye a medida que aumenta la longitud. También ofrecemos variantes con refrigerante a través del centro con un tubo central que entrega refrigerante directamente al filo de corte—no solo alrededor de la pinza. Esto es esencial para taladrado de agujeros profundos donde el refrigerante por inundación no puede alcanzar las estrías.
Las opciones personalizadas incluyen ángulos de cono modificados, tuercas extendidas para bolsillos más profundos, y recubrimientos especiales como TiN o AlTiN en el cono para reducir el desgaste en entornos de alta frecuencia de inserción. Dado que mecanizamos internamente, podemos agregar el logotipo de su empresa o número de pieza en la brida. No hay cargo de diseño para modificaciones estándar como cambios de longitud o puertos de refrigerante. Solo envíe su dibujo y confirmaremos la viabilidad de mecanizado dentro de 24 horas.
No tenemos MOQ—puede pedir una sola pieza para pruebas, y la trataremos con la misma prioridad que un pedido al por mayor.
Sí, mecanizamos longitudes personalizadas de 40 a 200 mm y ofrecemos tubos de refrigerante central, sin cargo de diseño para modificaciones estándar.
Usamos una MMC y un calibre maestro BT50; la desviación se mide con una barra de prueba de 10 mm a 4× el diámetro, y el contacto del cono se verifica con azul de Prusia a >90%.
Los tamaños estándar se envían en 15 días; las configuraciones personalizadas toman 25 días desde la aprobación del dibujo, y proporcionamos una fecha de entrega firme antes de que realice el pedido.
Envíenos su dibujo o las especificaciones de su husillo, y le responderemos con un precio firme, plazo de entrega y una nota DFM (diseño para fabricación) si vemos algún problema. Somos una fábrica de fabricación de precisión con 20 años de experiencia en Dongguan, China, con mecanizado CNC interno, estampado, resortes y producción de disipadores de calor. Todas las cotizaciones son respondidas por un ingeniero, no por un bot de ventas.
Email: sc@bquq.com
WhatsApp: +86 13713157787
Incluya su desviación objetivo, longitud de proyección y si necesita refrigerante a través del centro. Le enviaremos un dibujo en PDF y una tabla de cotización dentro de 12 horas.
| Parámetro | Capacidad |
|---|---|
| Materiales | AL6061/7075, SUS303/304/316, acero 45#, cobre T2, latón H59, POM, PEEK, nylon |
| Tolerancia | ±0.005mm estándar, ±0.003mm bajo solicitud |
| Máquinas | CNC de 3/4/5 ejes, torneado-fresado, torno suizo |
| Superficie | Anodizado, niquelado, zincado, pasivado, chorro de arena, pulido |
| Rango de Tamaño | Máx. 400 x 300 x 200 mm |
| Prototipo | 72 horas, sin MOQ en muestras |
| Inspección | Informe completo por lote, datos CMM bajo solicitud |
