Este es un portapinzas BT40 con pinza de resorte ER32, mecanizado a partir de una sola pieza de acero aleado 20CrMnTi. Sujeta fresas y brocas con una desviación total indicada (TIR) de ≤0.005 mm en la punta, y el cono de la pinza está rectificado a un ángulo incluido de 16° con un acabado superficial de Ra 0.4 µm. Enviamos tamaños estándar en 15 días, y la superficie de sujeción está cementada a HRC 58-62 para una larga vida útil en fresado CNC de alto par.

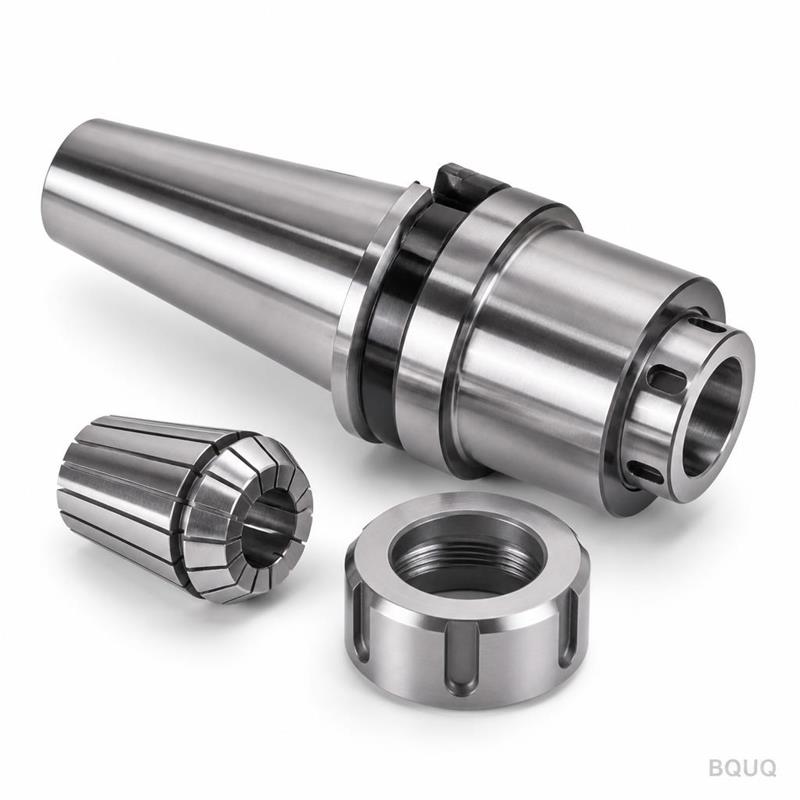

Una pinza ER es un manguito de acero ranurado que se contrae radialmente al apretar la tuerca del portapinzas. El cono BT40 (7:24) asienta el cuerpo del portapinzas en el husillo, mientras que el diámetro interior de la pinza sujeta el vástago de la herramienta con un rango de sujeción de 1 mm por tamaño de pinza. Por ejemplo, una pinza ER32 cubre diámetros de herramienta de 2–20 mm, y cada pinza individual abarca un rango de 1 mm (p. ej., 10–11 mm, 11–12 mm). Esto elimina la necesidad de expansión hidráulica o calentamiento por inducción, por lo que los cambios de herramienta toman menos de 30 segundos en el taller.
El cuerpo del portapinzas está mecanizado en 20CrMnTi, un acero aleado de bajo carbono que responde bien a la cementación. Cementamos el cono y el asiento de la pinza a una profundidad de 0.8–1.2 mm, alcanzando una dureza superficial de HRC 58-62. El núcleo permanece tenaz a HRC 30-35, lo que absorbe vibraciones durante cortes interrumpidos. El tornillo de arrastre (estilo MAS BT-403) está fabricado en 42CrMo y templado en toda su masa a HRC 40-45, por lo que no se estira bajo una carga de husillo de 10,000 rpm.
La mayoría de los proveedores rectifican el cono y la cavidad de la pinza por separado, lo que provoca la acumulación de desviación. Nosotros rectificamos primero el cono BT40, luego montamos el cuerpo en un mandril de precisión para rectificar el asiento de la pinza concéntrico a ese mismo cono. La desviación final del ensamblaje se verifica con una barra de prueba de 10 mm insertada en la pinza. Nuestro estándar es ≤0.005 mm a 50 mm de la punta; si necesita ≤0.003 mm para pasadas de acabado, podemos seleccionar y emparejar pinzas individuales con un pequeño recargo.
Las superficies externas están acabadas a Ra 0.8 µm, mientras que el cono y el asiento de la pinza están rectificados a Ra 0.4 µm. Como estándar, aplicamos un acabado de óxido negro que resiste la oxidación ligera y mejora la lubricidad. Para entornos con abundante refrigerante, ofrecemos un recubrimiento de nitruro de titanio (TiN) en el cuerpo del portapinzas, que eleva la dureza superficial a HV 2200 y reduce el coeficiente de fricción. El recubrimiento añade 3 días al plazo de entrega, pero se recomienda para el mecanizado de aluminio donde las virutas tienden a soldarse al acero.
Cada portapinzas BT40 se verifica con un calibrador de cono para el área de contacto: requerimos al menos un 90% de contacto en el cono 7:24. El tornillo de arrastre se aprieta a 65 N·m y se marca con una franja de par para indicar que no se ha aflojado durante el transporte. También verificamos la rosca de la tuerca de la pinza (M40 × 1.5) con un calibrador pasa/no pasa, y registramos el número de serie en el cuerpo para que pueda rastrear el lote de tratamiento térmico y la fecha de rectificado hasta nuestra fábrica en Dongguan.
Operamos una planta de 4,500 m² con 20 tornos CNC y 12 rectificadoras cilíndricas, por lo que no necesitamos agrupar su pedido con otros clientes para obtener rentabilidad. Puede pedir un solo portapinzas BT40 para pruebas, o 500 piezas para una línea de producción. El costo por unidad baja de $38 en cantidad 1 a $22 en cantidad 50, excluyendo las pinzas. Toda nuestra fabricación de precisión se realiza internamente, desde la pieza bruta hasta el rectificado final, por lo que podemos mantener tolerancias que igualan a marcas japonesas o alemanas al 60% del precio.
| Parámetro | Valor |
|---|---|
| Cono del vástago | BT40 (MAS BT-403) 7:24 |
| Tipo de pinza | Pinza de resorte ER32 |
| Rango de sujeción de la pinza | 2–20 mm (pasos de 1 mm) |
| Material del cuerpo del portapinzas | Acero aleado 20CrMnTi |
| Material del tornillo de arrastre | 42CrMo, HRC 40-45 |
| Dureza superficial | HRC 58-62 (profundidad de cementación 0.8–1.2 mm) |
| Desviación (TIR) | ≤0.005 mm a 50 mm de la punta |
| Acabado superficial (cono) | Ra 0.4 µm |
| Acabado superficial (cuerpo) | Ra 0.8 µm, óxido negro o TiN |
| Plazo de entrega | 15 días estándar, 18 días con TiN |
| MOQ | Sin MOQ, se acepta una sola pieza |
No hay MOQ: pida una sola pieza para una prueba de muestra o un lote completo de producción, y el precio se ajusta automáticamente según la cantidad.
Sí, podemos suministrar tornillos de arrastre MAS BT-403, BT-404 o estándar japonés, y podemos cambiar el tipo de tuerca de hexagonal estándar a estilo plano o de bloqueo sin costo adicional de utillaje.
Cada portapinzas, independientemente de la cantidad, pasa por el mismo calibrador de cono, prueba de desviación e inspección de franja de par, y le enviamos por correo el informe de inspección con el número de serie.
Los portapinzas BT40 estándar se envían en 15 días; si necesita una longitud de galga más larga o un asiento de pinza no estándar, cotizamos 20 días porque re-mecanizamos el dispositivo de rectificado.
Para un presupuesto firme en 12 horas, envíe su dibujo o un boceto simple con el tamaño de la pinza, el diámetro del vástago de la herramienta y su cono de husillo a sc@bquq.com. También puede contactarnos por WhatsApp al +86 13713157787. Si aún está comparando tipos de portaherramientas, lea nuestra guía de selección de herramientas de corte CNC para ver cuándo un portapinzas supera a un portaherramientas por contracción, y consulte nuestra guía de tolerancias de mecanizado CNC para entender qué clase de desviación necesita realmente para sus piezas.
| Parámetro | Capacidad |
|---|---|
| Materiales | AL6061/7075, SUS303/304/316, acero 45#, cobre T2, latón H59, POM, PEEK, nylon |
| Tolerancia | ±0.005mm estándar, ±0.003mm bajo solicitud |
| Máquinas | CNC de 3/4/5 ejes, torneado-fresado, torno suizo |
| Superficie | Anodizado, niquelado, zincado, pasivado, chorro de arena, pulido |
| Rango de Tamaño | Máx. 400 x 300 x 200 mm |
| Prototipo | 72 horas, sin MOQ en muestras |
| Inspección | Informe completo por lote, datos CMM bajo solicitud |
