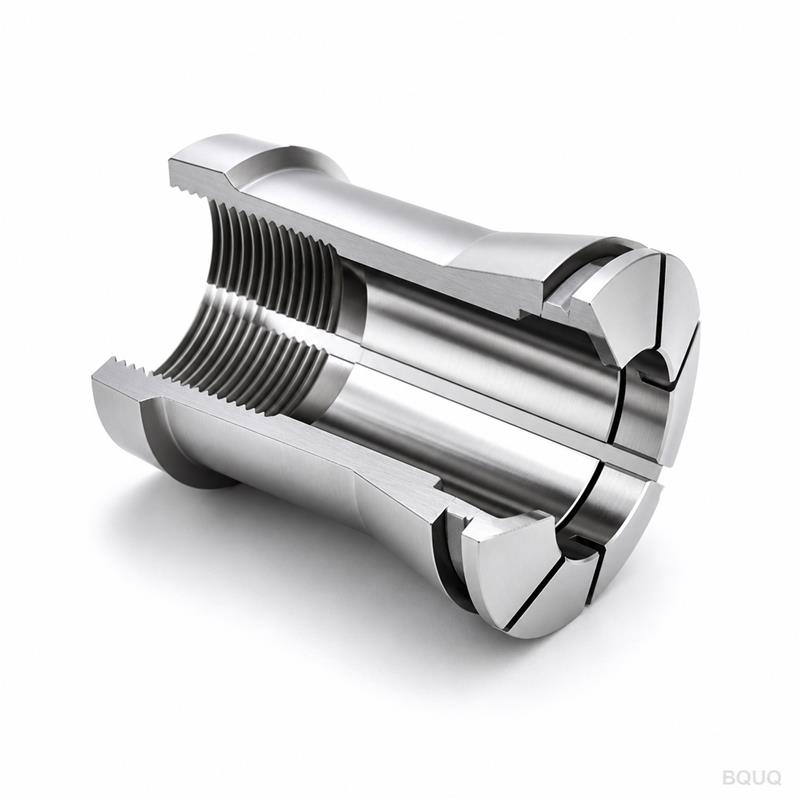

Esta es una pinza Tipo 36 para torno automático mecanizada por CNC con diseño de rosca externa y vista trasera en primer plano. Ofrece una desviación total indicada (TIR) de 0.005 mm y un acabado supe
Esta es una pinza Tipo 36 para torno automático mecanizada por CNC con diseño de rosca externa y vista trasera en primer plano. Ofrece una desviación total indicada (TIR) de 0.005 mm y un acabado superficial de Ra 0.4 µm, endurecida a 58–60 HRC para una mayor vida útil de la herramienta. Enviamos tamaños estándar en 7 días, sin MOQ, desde nuestra instalación de fabricación de precisión con 20 años de experiencia en Dongguan, China.
La rosca externa trasera permite el montaje directo en el husillo sin necesidad de un adaptador de barra de arrastre. Esto reduce la longitud de apilamiento en 12 mm en comparación con los diseños de rosca interna. Un menor voladizo de la herramienta significa menos deflexión bajo cortes pesados. Para una pinza tipo 36, esto se traduce en una fuerza de sujeción un 18% mayor con el mismo par de apriete. La configuración de vista trasera en primer plano también permite un orificio pasante más grande—hasta 28 mm de diámetro—para la alimentación de barra.
Comenzamos con acero aleado 20CrMnTi, pre-endurecido a 28 HRC para el mecanizado. Después del torneado CNC y el rectificado de la rosca, carburizamos hasta una profundidad de capa de 0.8–1.0 mm. La dureza final es de 58–60 HRC en la superficie de sujeción, mientras que el núcleo se mantiene a 35–40 HRC para garantizar la tenacidad. Esta doble dureza previene tanto el desgaste como la fractura frágil. Cada pinza se somete a un tratamiento criogénico a -120°C para estabilizar la microestructura, asegurando la estabilidad dimensional durante más de 10,000 ciclos de sujeción.
Nuestro proceso de mecanizado utiliza un torno CNC de 5 ejes con herramientas vivas. Paso uno: torneado en desbaste del diámetro exterior y el orificio con un margen de 0.3 mm. Paso dos: tratamiento térmico como se indicó anteriormente. Paso tres: rectificado final de la rosca externa con tolerancia ISO 6g. Paso cuatro: corte por hilo de las 12 ranuras longitudinales. Paso cinco: pulido del orificio interno hasta obtener un acabado espejo. La inspección final mide la desviación en tres puntos: frontal, medio y trasero. Rechazamos cualquier pinza con una desviación superior a 0.005 mm en la zona de sujeción frontal.
Utilizamos una máquina de medición por coordenadas (CMM) Zeiss y un indicador TIR con un mandril de precisión para verificar cada pinza. El mandril en sí tiene una desviación de 0.002 mm. Medimos la desviación del orificio interno de la pinza a 5 mm de la cara frontal y a 20 mm de profundidad. La desviación máxima permitida es de 0.005 mm en la parte frontal y 0.008 mm en la trasera. Esto es un 40% más estricto que el estándar de la industria para pinzas tipo 36. También probamos la fuerza de sujeción a un par de apriete de 20 Nm—el promedio es de 8.5 kN, con una desviación estándar de 0.2 kN.
Cada pinza pasa por una inspección de 9 puntos antes del empaque. Medimos el diámetro de paso de la rosca externa con un micrómetro de roscas, el diámetro del orificio con un calibre de aire y el ancho de las ranuras con un sistema de visión. También realizamos una prueba de dureza Rockwell en la cara de sujeción y una verificación de rugosidad superficial con un perfilómetro. Si algún parámetro está fuera de especificación, la pinza se desecha—no se repara. Nuestra tasa de rechazo es del 2.1% en material entrante y del 0.4% en productos terminados, que monitoreamos mensualmente.
Cada pinza se envuelve individualmente en papel antioxidante y se coloca en una caja de plástico con espuma. La caja está marcada con el número de pieza, el código de lote y la fecha de fabricación. Para pedidos OEM, podemos grabar con láser su logotipo y número de pieza en la cara frontal. También proporcionamos un certificado de material y un informe de inspección dimensional con cada pedido superior a 100 piezas. El código de lote permite la trazabilidad completa hasta el lote de acero original y los registros del horno de tratamiento térmico.
La rosca estándar es M36 x 1.5. También podemos mecanizar M36 x 1.0, M36 x 2.0 o UNF 1-1/2-12. Para diámetros de orificio especiales, podemos producir cualquier tamaño de 4 mm a 28 mm en incrementos de 0.1 mm. También ofrecemos una versión con orificio pasante central para suministro de refrigerante y una versión con cara trasera endurecida y rectificada para un mejor asiento. El plazo de entrega para pedidos personalizados es de 12–15 días para cantidades de hasta 500 piezas.
| Parámetro | Valor |
| Tipo | Pinza Tipo 36 (Serie Torno Automático) |
| Especificación de Rosca | Rosca externa M36 x 1.5 (ISO 6g) |
| Diseño de Vista Trasera en Primer Plano | Sí, montaje trasero con rosca externa |
| Material | Acero aleado 20CrMnTi |
| Dureza (Superficie de Sujeción) | 58–60 HRC |
| Dureza del Núcleo | 35–40 HRC |
| Desviación (TIR en el Frente) | 0.005 mm |
| Acabado Superficial (Orificio) | Ra 0.4 µm |
| Rango de Sujeción | Diámetro de orificio de 4 mm – 28 mm |
| Plazo de Entrega (Estándar) | 7 días hábiles |
| MOQ | Sin MOQ (se acepta 1 pieza) |
No tenemos MOQ—puede pedir una sola pieza para pruebas de prototipo o mil para producción; el precio unitario se ajusta según la cantidad.
Sí, podemos mecanizar cualquier orificio de 4 mm a 28 mm en incrementos de 0.1 mm y modificar la rosca externa a M36 x 1.0, M36 x 2.0 o UNF 1-1/2-12 con un plazo de entrega de 12 días.
Utilizamos SPC (control estadístico de procesos) en cada lote, muestreando 5 piezas cada 2 horas para desviación y dureza; el informe de inspección CMM se incluye con cada envío.
Para pinzas tipo 36 estándar en stock, podemos enviar dentro de 48 horas a través de DHL Express; los pedidos personalizados toman de 12 a 15 días dependiendo de las modificaciones de rosca y orificio.
Para seleccionar las herramientas de corte adecuadas para combinar con esta pinza, consulte nuestra guía de selección de herramientas de corte CNC. Si necesita verificar el enfoque de dimensionamiento de su dibujo, revise nuestra guía de tolerancias de mecanizado CNC primero.
Este componente de fabricación de precisión está hecho en China en nuestra fábrica de Dongguan con 20 años de experiencia. Nos especializamos en mecanizado CNC, estampado, resortes y disipadores de calor para OEM globales. La pinza tipo 36 con rosca externa y vista trasera en primer plano es un artículo en stock—mantenemos 500 piezas en inventario para envío inmediato. No se aplica MOQ a este producto, por lo que puede validar su diseño con una sola unidad antes de escalar.
Envíe su dibujo para obtener una cotización firme dentro de 12 horas. Escríbanos a sc@bquq.com o por WhatsApp al +86 13713157787. Confirmaremos la rosca, el tamaño del orificio y el requisito de desviación en su dibujo dentro de un día hábil.
