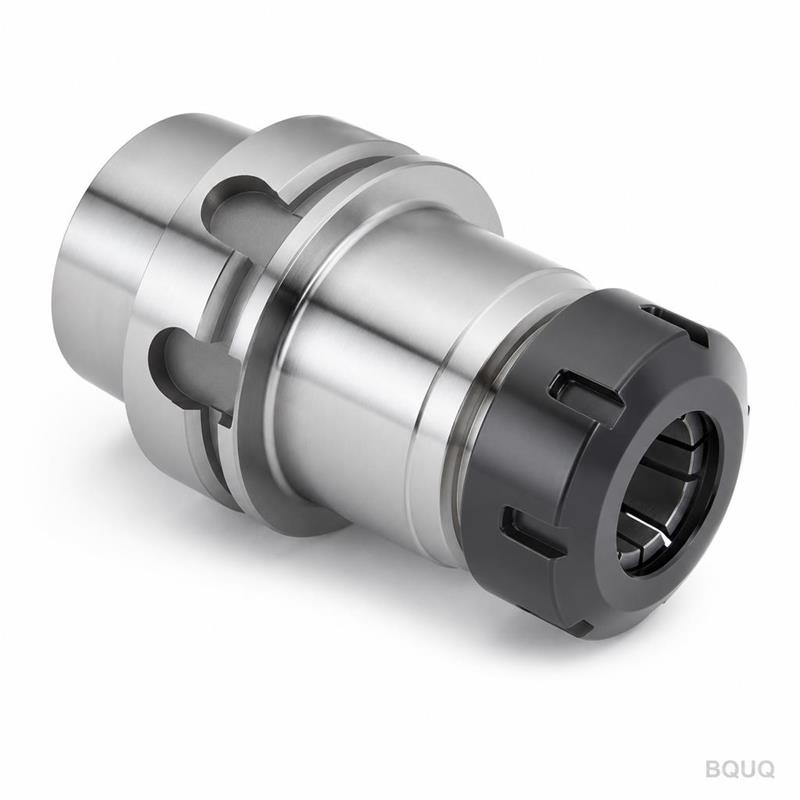

IntroducciónUsted envía el plano. Nosotros mecanizamos la pieza. Cada mandril portapinzas HSK100 ER40 se verifica en cuanto a contacto de conicidad y descentramiento antes de salir de nuestra planta.E
Usted envía el plano. Nosotros mecanizamos la pieza. Cada mandril portapinzas HSK100 ER40 se verifica en cuanto a contacto de conicidad y descentramiento antes de salir de nuestra planta.
Este es un trabajo de fabricación de precisión, no un pedido de producto básico. Mantenemos las tolerancias que mantienen su husillo funcionando con precisión y la vida útil de su herramienta predecible.
De un vistazo: Vástago HSK100, asiento de pinza ER40, descentramiento ≤ 0.005 mm en la punta, dureza 58–62 HRC, plazo de entrega 15–20 días, sin MOQ.
| Parámetro | Valor |
|---|---|
| Material | 20CrMnTi o 42CrMo (según su especificación) |
| Tipo de vástago | HSK100 (DIN 69893) |
| Asiento de pinza | ER40 (DIN 6499) |
| Descentramiento (TIR en la punta) | ≤ 0.005 mm |
| Dureza | 58–62 HRC (cementado) |
| Acabado superficial | 0.4 µm Ra en la conicidad, 0.8 µm Ra en el resto |
| Equilibrado | G2.5 @ 25,000 rpm (opcional) |
| Proceso clave | Torno CNC, fresado de 5 ejes, rectificado con plantilla, rectificado sin centros |
| Inspección | 100% verificación con calibre de conicidad, informe CMM por lote |
| Tamaño de lote | De 1 a 5,000 piezas |
| Plazo de entrega | 15 días para prototipos, 20 días para producción |
| MOQ | Sin MOQ |
Utilizamos fresadoras CNC de 5 ejes y rectificadoras con plantilla para la conicidad y el diámetro interior. El tratamiento térmico se realiza internamente con un horno de vacío. Cada mandril está serializado para su trazabilidad.
1. Calidad trazable por lote. Cada lote de calor y lote de mecanizado recibe un código único. Si un portaherramientas falla en su husillo, podemos rastrearlo hasta el certificado de material en bruto, el operador de la máquina y el registro de inspección. Sin conjeturas.
2. Informe de inspección por lote. Usted recibe un informe dimensional con valores medidos reales, no solo una etiqueta de aprobado/rechazado. El contacto de conicidad, el descentramiento, la dureza y la rugosidad superficial están documentados. Conservamos los registros durante 10 años.
3. Una sola fábrica para CNC, estampado, resortes y disipadores de calor. Usted no gestiona cuatro proveedores. Envíenos un plano de ensamblaje completo. Mecanizamos el mandril, estampamos las perillas de retención, fabricamos los resortes para el cierre de pinza y mecanizamos el disipador de calor si su husillo necesita refrigeración. Una orden de compra, una fecha de envío, un responsable.
Los mandriles portapinzas HSK100 ER40 se utilizan en centros de fresado y taladrado de servicio pesado. Las aplicaciones típicas incluyen:
En todos estos casos, el mandril es la interfaz entre el husillo y el filo de corte. Si se flexiona, obtiene vibración. Si tiene descentramiento, obtiene agujeros sobredimensionados y vida útil corta de la herramienta. Nuestro trabajo es hacer que esa interfaz desaparezca.
¿Busca otra pieza? También mecanizamos Portaherramientas Personalizado de Mandril de Pinza CNC | Fabricación de Precisión Sin MOQ en la misma fábrica de Dongguan.
P: ¿Cuál es su MOQ? R: Sin MOQ. Fabricamos una pieza para un prototipo o 5,000 para producción. Mismo proceso, misma inspección.
P: ¿Qué tolerancia pueden mantener en la conicidad HSK y el diámetro interior ER40? R: El estándar es AT3 para la conicidad HSK100 y ≤ 0.005 mm TIR en la punta de la pinza. Podemos ajustar más a AT2 si su husillo lo requiere. Díganos la tolerancia de su plano, la cumpliremos.
P: ¿Cuál es su plazo de entrega típico? R: 15 días para un prototipo, 20 días para series de producción. Si necesita urgencia, podemos cotizar entrega en 7 días para materiales estándar. No sacrificamos la inspección para cumplir una fecha.
P: ¿Proporcionan certificados de material e informes de tratamiento térmico? R: Sí. Cada lote se envía con un certificado de colada para el material en bruto, un informe de tratamiento térmico que muestra dureza y profundidad de capa, y nuestro informe de inspección dimensional. Todos los documentos están en inglés.
Obtenga una cotización firme en 12 horas. Revisaremos su plano, confirmaremos el material, la tolerancia y la cantidad, y le enviaremos un precio con fecha de entrega. Sin compromiso, sin cargos ocultos.
Envíe su archivo PDF o STEP por correo electrónico a sc@bquq.com o envíelo por WhatsApp al +86 13713157787.
Este es un mandril portapinzas CNC personalizado hecho en China con 20 años de experiencia en mecanizado detrás. Envíe el plano. Nosotros nos encargamos del resto.
| Parámetro | Capacidad |
|---|---|
| Materiales | AL6061/7075, SUS303/304/316, acero 45#, cobre T2, latón H59, POM, PEEK, nylon |
| Tolerancia | ±0.005mm estándar, ±0.003mm bajo solicitud |
| Máquinas | CNC de 3/4/5 ejes, torneado-fresado, torno suizo |
| Superficie | Anodizado, niquelado, zincado, pasivado, chorro de arena, pulido |
| Rango de Tamaño | Máx. 400 x 300 x 200 mm |
| Prototipo | 72 horas, sin MOQ en muestras |
| Inspección | Informe completo por lote, datos CMM bajo solicitud |
