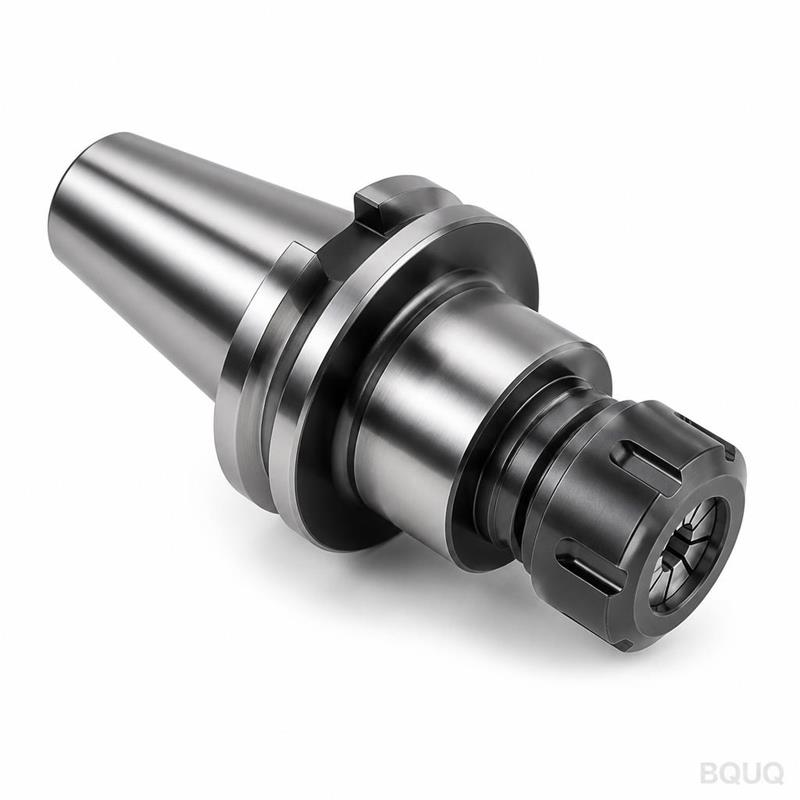

Su portapinzas ER8 comienza como un plano, no como una foto de stock. Lo mecanizamos a partir de barra sólida o forja, cortamos las roscas según clase 2A/2B y rectificamos el cono con una tolerancia garantizada de 0,005 mm TIR. Cada unidad se verifica en una máquina de medición por coordenadas (CMM) antes de salir de nuestra fábrica en Dongguan.
De un vistazo: Tolerancia ±0,005 mm en el cono, acabado superficial Ra 0,4 µm, plazo de entrega 7-12 días, sin MOQ, trazabilidad total de materiales.
Especificaciones
Parámetro
Valor
Opciones de material
20CrMnTi (cementado), 42CrMo (temple y revenido), 9Cr18 (inoxidable)
Dureza
58-62 HRC (profundidad de capa 0,8-1,2 mm)
Precisión del cono
AT3 según DIN 6499, TIR ≤ 0,005 mm
Clase de rosca
2A (externa), 2B (interna), roscado con herramienta de punta única o rectificado
Acabado superficial
Ra 0,4 µm en el cono, Ra 0,8 µm en el diámetro exterior
Proceso de mecanizado
Torneado CNC, fresado, rectificado, electroerosión por hilo para ranuras
Inspección
Informe CMM completo, prueba de dureza, control por partículas magnéticas
Tamaño de lote
De 1 a 10.000 piezas
Marcado
Grabado láser (material, código de colada, número de lote)
Embalaje
Papel VCI + inserto de espuma, caja de exportación
Tres razones por las que los compradores nos envían sus planos
1. Calidad trazable por lote. Cada número de colada queda registrado. Cada lote recibe un código único. Si aparece un problema en su línea de montaje, lo rastreamos hasta la máquina, el operario y el lote de material exactos. Sin conjeturas.
2. Informe de inspección por lote. Usted recibe un informe dimensional con valores medidos reales, no una casilla de "apto/no apto". Ángulo del cono, descentramiento, paso de rosca, dureza: todo está listado. Conservamos los datos brutos durante 5 años.
3. Una sola fábrica para CNC + estampación + resortes + disipadores. Su portapinzas puede necesitar una pinza de muelle, un retenedor estampado o un disipador para el motor del husillo. Fabricamos los cuatro en el mismo edificio. Una sola orden de compra, un solo sistema de calidad, una sola fecha de envío. Usted se ahorra 2-3 semanas de coordinación con proveedores.
Dónde se utilizan estas piezas
Los portapinzas CNC personalizados no son artículos de estantería. Se utilizan en:
Tornos tipo suizo — Las pinzas ER8 sujetan barras de pequeño diámetro (1-7 mm) para tornillos óseos médicos, pasadores de relojería e implantes dentales.
Presentadores de herramientas — Tuercas de pinza de precisión para sujetar herramientas de referencia durante la medición.
Sistemas de paletización automatizados — Donde un portapinzas debe repetir dentro de 0,005 mm a lo largo de miles de ciclos.
Husillos de perforación de PCB — Pinzas ER8 para microbrocas (0,3-3 mm) en husillos de alta velocidad de hasta 60.000 RPM.
Fijaciones personalizadas — Cuando un portapinzas estándar ER no encaja en el cono del husillo de la máquina, mecanizamos la brida de montaje según su cono o patrón de pernos.
También fabricamos las tuercas de pinza correspondientes con ranuras de accionamiento especiales, longitudes extendidas o formas hexagonales no estándar. Si tiene un portapinzas desgastado de una máquina alemana o japonesa, envíenos la muestra. Hacemos ingeniería inversa y mejoramos la dureza.
Preguntas que los compradores hacen antes de ordenar
P: ¿Cuál es su MOQ?
R: Sin MOQ. Fabricamos una pieza para validación de prototipo y 10.000 piezas para producción. El precio por pieza baja con la cantidad, pero la primera pieza siempre se mecaniza e inspecciona de la misma manera.
P: ¿Cómo garantizan la tolerancia y la calidad?
R: Rectificamos el cono en una rectificadora cilíndrica con medición en proceso. Luego verificamos cada dimensión crítica en una CMM. El informe de inspección se incluye con el envío. Si alguna dimensión está fuera de especificación, reemplazamos la pieza sin costo — incluido el flete.
P: ¿Cuál es el plazo de entrega para un portapinzas CNC personalizado?
R: Portapinzas ER8 estándar con tuerca: 7 días. Cono o rosca personalizados: 10-12 días. Para averías urgentes, podemos acelerar una sola pieza en 72 horas con un recargo del 30%. Trabajamos en dos turnos, por lo que su pedido no espera a que una máquina quede libre.
P: ¿Pueden proporcionar certificados de material e informes de tratamiento térmico?
R: Sí. Suministramos certificados de fábrica para la materia prima y un informe de tratamiento térmico con curvas de dureza. Para aplicaciones aeroespaciales o médicas, también proporcionamos un análisis completo de composición química de un laboratorio independiente.
Envíe su plano
Envíenos su plano 2D o modelo 3D en STEP, IGES o PDF. Respondemos con una cotización firme en 12 horas — precio, plazo de entrega y revisión de tolerancias. Sin compromiso, sin cargo de diseño para modificaciones estándar.
