Enfriamiento por microcanales: soluciones para flujo de calor elevado
Respuesta breve: El enfriamiento por microcanales lleva la transferencia de calor al rango de 100–1,000 W/cm² al forzar el refrigerante a través de canales de aproximadamente 0.1–1.0 mm de ancho, donde la relación superficie-volumen es de 10–50× la de una placa fría convencional. Para un IGBT de 300 W o un die de GPU de 500 W, eso significa una resistencia de unión a refrigerante en el rango de 0.02–0.08 °C/W usando placas de microcanales de cobre o aluminio mecanizadas a ±0.005 mm. BQUQ produce estas placas en líneas CNC en Dongguan, cotiza en 12 horas hábiles y maneja MOQ flexible para programas desde prototipo hasta producción.
¿Qué se considera "flujo de calor elevado" en el enfriamiento de electrónica?
El flujo de calor es potencia dividida por área, y es el número que decide si el enfriamiento por aire sigue siendo viable. Un LED de 5 W distribuido en 20 cm² es un trivial 0.25 W/cm². El mismo 5 W concentrado en una faceta de diodo láser de 1 mm² es 500 W/cm² — un universo de ingeniería diferente.
En la práctica, las bandas de la industria son así:
| Banda de flujo de calor | Fuentes típicas | Enfoque de enfriamiento |
|---|---|---|
| < 1 W/cm² | Gabinetes, fuentes de alimentación, paneles LED | Convección natural, perfiles extruidos |
| 1–10 W/cm² | IHS de CPU/GPU, accionamientos de motor, rectificadores de telecomunicaciones | Aire forzado, tubos de calor, cámaras de vapor |
| 10–100 W/cm² | Módulos IGBT de alta potencia, CPU de servidor, inversores de VE | Placas frías líquidas, aletas unidas, aletas fresadas |
| 100–1,000 W/cm² | Amplificadores de RF, dispositivos GaN, barras láser, GPU de die directo | Microcanales, impacto de chorro, bifásico |
| > 1,000 W/cm² | Arreglos de diodos láser, módulos T/R de radar | Microcanales + cambio de fase, dispersores de diamante |
La razón por la que los microcanales importan es geométrica. La resistencia térmica a un fluido escala con el área convectiva disponible y la distancia que el calor debe recorrer a través del sólido. Reducir el ancho del canal de 3 mm a 0.3 mm multiplica el área mojada por aproximadamente un orden de magnitud en la misma huella, mientras reduce simultáneamente la trayectoria de conducción desde la base hasta la superficie de la aleta. Esa combinación es lo que rompe la barrera de 100 W/cm².
¿Cómo funciona realmente la geometría de microcanales?
Un disipador de microcanales es un conjunto de canales paralelos o con colector cortados, fresados, grabados o soldados en un bloque de metal. El refrigerante entra a través de un colector de entrada, absorbe calor de las paredes del canal y sale por un colector de salida. Los parámetros que gobiernan son el ancho del canal (Wc), el grosor de la aleta o pared (Wf), la profundidad del canal (H) y la relación de aspecto H/Wc.
Dimensiones del canal y relación de aspecto
| Parámetro | Placa fría convencional | Microcanal | Microcanal profundo |
|---|---|---|---|
| Ancho del canal | 2–5 mm | 0.3–1.0 mm | 0.1–0.3 mm |
| Grosor de pared | 1–3 mm | 0.2–0.8 mm | 0.1–0.3 mm |
| Profundidad | 3–8 mm | 1–3 mm | 2–5 mm |
| Relación de aspecto (H/Wc) | 1–2 | 2–5 | 8–20 |
| Densidad de área superficial | 3–10 cm²/cm³ | 15–30 cm²/cm³ | 30–60 cm²/cm³ |
| Resistencia térmica típica | 0.10–0.25 °C/W | 0.04–0.10 °C/W | 0.02–0.05 °C/W |
Esas cifras de resistencia son indicativas para una placa bien diseñada a 1–2 L/min de flujo con agua o una mezcla de glicol 50/50 — no son una garantía, porque el material de interfaz, la línea de unión TIM y la presión de montaje generalmente dominan el conjunto total.
Por qué la relación de aspecto supera al número bruto de canales
Los ingenieros nuevos en microcanales a menudo intentan maximizar el número de canales. Eso es un error. Los canales muy estrechos y poco profundos aumentan la caída de presión cuadráticamente con la velocidad del flujo y pueden llevar la bomba fuera de su curva de operación. Un canal de 0.5 mm de ancho × 3 mm de profundidad (relación de aspecto 6) típicamente ofrece mejor transferencia de calor por unidad de potencia de bombeo que un canal de 0.2 mm × 0.5 mm (relación de aspecto 2.5) a la misma tasa de flujo, porque el canal profundo mantiene el fluido global más frío cerca de la base y mantiene la velocidad moderada.
La regla práctica: aumente la profundidad antes de estrechar el ancho, y solo estreche el ancho una vez que la profundidad esté limitada por el presupuesto de grosor de la placa.
¿Qué proceso de fabricación debería elegir?
Las placas de microcanales se fabrican por varias rutas, y la correcta depende del ancho del canal, el material, el volumen y si los canales son abiertos o cerrados.
Fresado
El fresado utiliza una cuchilla para deformar plásticamente y levantar una capa delgada de metal en una aleta vertical, dejando un canal entre las aletas. Es el proceso dominante para disipadores de microcanales de cobre y aletas fresadas porque produce grosor de aleta de hasta aproximadamente 0.15 mm sin interfaz térmica entre la aleta y la base — la aleta es continua con el metal base. Nuestra guía del proceso de fresado cubre la geometría de la cuchilla y el control de la punta de la aleta en detalle.
Fresado CNC
El fresado CNC corta canales directamente con micro fresas. Es más lento por pieza que el fresado pero mucho más flexible: puede producir colectores, jefes de montaje, ranuras de junta tórica y matrices de canales en una sola configuración. Esta es la ruta estándar para placas frías de microcanales prototipo y para producción de bajo volumen y alta mezcla. BQUQ mecaniza estas a ±0.005 mm en cobre y aluminio, lo cual importa porque una desviación de 0.05 mm en el ancho del canal es un cambio del 10–15% en la resistencia al flujo local a través de un canal de 0.5 mm.
Soldadura fuerte y unión
Para diseños de canales cerrados o pilas de materiales mixtos (canales de cobre con carcasa de aluminio), la soldadura fuerte al vacío o la unión por difusión une una placa canalizada a una placa de cubierta. La calidad de la unión es el factor limitante — una línea de unión parcial agrega resistencia de contacto exactamente donde menos se desea. Consulte nuestras notas sobre soldadura y soldadura fuerte de disipadores.
Comparación
| Proceso | Ancho mínimo de canal | Costo de utillaje | Mejor volumen | Material |
|---|---|---|---|---|
| Fresado | ~0.15 mm | Moderado | 1k–100k | Cobre, aluminio |
| Fresado CNC | ~0.3 mm | Bajo | 1–5k | Cobre, aluminio |
| Soldadura fuerte al vacío | ~0.5 mm | Alto | 5k+ | Cobre, aluminio, acero inoxidable |
| Unión por difusión | ~0.2 mm | Alto | 10k+ | Cobre, aluminio |
| Grabado | ~0.05 mm | Alto | 10k+ | Cobre, acero inoxidable |
Para la mayoría de los programas industriales y de electrónica de potencia, el fresado o el fresado CNC cubren el requisito. Las placas grabadas y unidas por difusión se reservan para densidades de flujo a nivel de semiconductor donde el canal se mide en decenas de micras.
Elección de material: microcanales de cobre vs aluminio
El cobre gana en conductividad térmica (aproximadamente 385 W/m·K vs 200–220 W/m·K para aleaciones de aluminio) y en compatibilidad con la corrosión con circuitos de agua-glicol. El aluminio gana en peso, costo y maquinabilidad, pero es más sensible a la corrosión galvánica y a la deriva de pH en refrigerante no tratado.
| Propiedad | Cobre C11000 | Aluminio 6061-T6 |
|---|---|---|
| Conductividad térmica | ~385 W/m·K | ~167 W/m·K |
| Densidad | 8.96 g/cm³ | 2.70 g/cm³ |
| Costo relativo (material) | Mayor | Menor |
| Compatibilidad con refrigerante | Buena con glicol inhibido | Requiere paquete de inhibidores |
| Maquinabilidad | Moderada (pegajosa) | Excelente |
| Uso típico | Alto flujo, die directo, RF | Sensible al peso, impulsado por costo |
Un compromiso común es una placa de microcanales de cobre unida a una carcasa de aluminio, o una base de cobre con aletas de aluminio. Si está sopesando esa disyuntiva, nuestra guía de selección de interfaz térmica recorre el grosor de la línea de unión y el emparejamiento de materiales.
Una advertencia: nunca mezcle cobre desnudo y aluminio desnudo en un circuito húmedo sin un inhibidor. El par galvánico picará el aluminio en meses.
¿Qué hay de la caída de presión y la potencia de bombeo?
Los microcanales intercambian rendimiento térmico por costo hidráulico. Reducir a la mitad el ancho del canal aproximadamente duplica la velocidad a flujo constante, lo que cuadruplica la caída de presión en el régimen laminar a transitorio. Una placa que necesita 5 kPa con canales de 2 mm puede necesitar 40–80 kPa con canales de 0.4 mm para la misma tasa de flujo.
Tres palancas de diseño mantienen esto manejable:
1. Diseño del colector. Un colector de entrada cónico o bifurcado distribuye el flujo uniformemente y evita la zona de estancamiento en el extremo lejano de la placa. Los colectores pobres pueden costar 20–30% del rendimiento térmico alcanzable.
2. Optimización de la tasa de flujo. Hay un punto donde el flujo añadido ya no reduce significativamente la temperatura de unión porque el TIM y la resistencia del die dominan. Encuentre ese punto antes de especificar una bomba más grande.
3. Operación bifásica. La ebullición dentro de microcanales elimina mucho más calor por unidad de flujo, pero introduce inestabilidad de flujo y riesgo de secado. Es un diseño especializado, no predeterminado.
Dónde se utiliza el enfriamiento por microcanales
- Electrónica de potencia: módulos IGBT y SiC en inversores de tracción de VE, convertidores eólicos y accionamientos industriales.
- Centros de datos y HPC: enfriamiento líquido directo al chip para procesadores de alto TDP, cada vez más con placas frías de microcanales unidas directamente al die o IHS.
- RF y radar: amplificadores de potencia GaN y módulos T/R donde el flujo supera los 200 W/cm².
- Sistemas láser: barras de diodos y módulos de bombeo de láser de fibra.
- Imágenes médicas: amplificadores de gradiente de CT y MRI.
En cada caso, la placa de microcanales es una capa de una pila: die → TIM → placa → refrigerante. Mejorar la placa mientras se deja una línea de unión de 0.15 mm de TIM mediocre en su lugar es un esfuerzo desperdiciado. Nuestra guía de diseño de cámara de vapor cubre la misma lógica de pila para dispersores bifásicos.
Lista de verificación de diseño antes de solicitar una cotización
1. Defina la carga térmica, la huella de la fuente y la temperatura de unión permitida.
2. Establezca el refrigerante: tipo, temperatura de entrada, tasa de flujo y caída de presión máxima.
3. Elija el material y la geometría del canal (ancho, pared, profundidad, relación de aspecto).
4. Especifique la interfaz: tipo de TIM, objetivo de línea de unión, método de montaje y presión.
5. Defina los requisitos de prueba de fugas y planitud — las placas de microcanales necesitan planitud típicamente dentro de 0.05 mm en la cara de sellado.
6. Confirme la configuración del colector y los puertos (barb, G1/4, jefe de junta tórica).

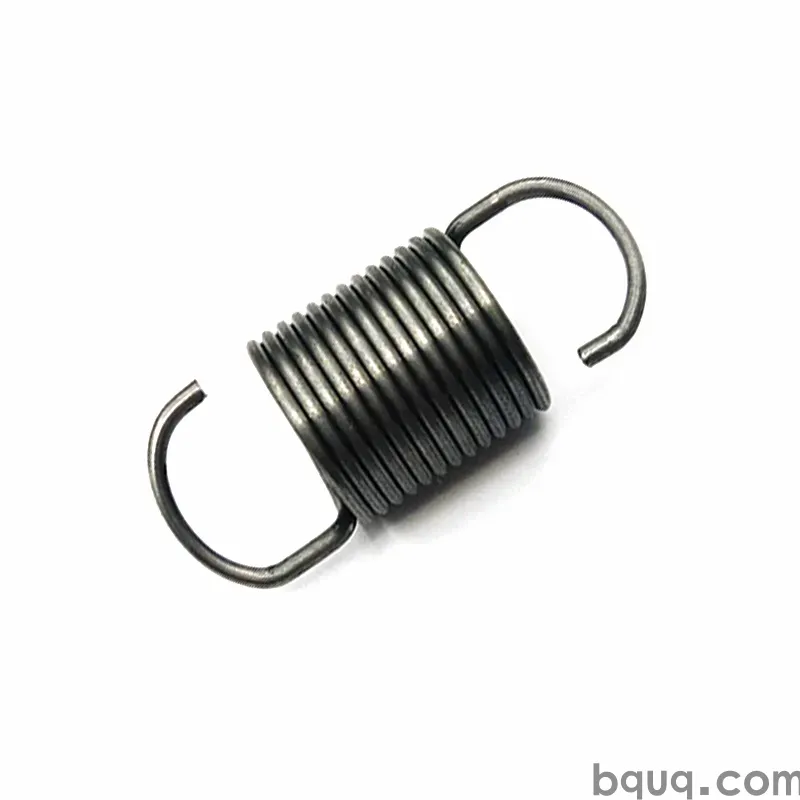

BQUQ opera cuatro líneas de producción en una fábrica en Dongguan que cubre mecanizado CNC, estampado de metal, muelles personalizados y producción de disipadores. Eso significa que una placa fría de microcanales, su soporte de montaje y su hardware de retención con resorte pueden cotizarse y producirse como un solo paquete en lugar de tres. Se aplica MOQ flexible, y las cotizaciones se envían dentro de 12 horas hábiles.
Preguntas frecuentes
P: ¿Qué flujo de calor puede manejar un disipador de microcanales?
R: Con agua o glicol monofásico, una placa de microcanales de cobre bien diseñada típicamente maneja 100–500 W/cm² en la superficie del die, con resistencia térmica en el rango de 0.02–0.08 °C/W dependiendo de la geometría del canal y el flujo. Los diseños bifásicos pueden superar los 1,000 W/cm² pero añaden riesgo de inestabilidad de flujo. Estos son rangos indicativos — la resistencia total de la pila, incluyendo TIM y montaje, generalmente establece el límite real.
P: ¿Qué tan pequeños se pueden mecanizar los canales?
R: El fresado CNC en BQUQ mantiene anchos de canal de alrededor de 0.3 mm y tolerancias de ±0.005 mm en cobre y aluminio. El fresado alcanza aproximadamente 0.15 mm de grosor de aleta. Por debajo de eso, se requiere grabado o unión por difusión. Más estrecho no es automáticamente mejor: la caída de presión aumenta bruscamente y la curva de la bomba a menudo se convierte en la restricción vinculante.
P: ¿Es el cobre siempre mejor que el aluminio para microcanales?
R: El cobre tiene aproximadamente 1.8× la conductividad térmica y mejor compatibilidad con circuitos de agua, por lo que gana en rendimiento térmico puro. El aluminio es más ligero y barato y a menudo es la elección correcta para programas sensibles al peso o impulsados por costo, siempre que el refrigerante tenga un paquete de inhibidores adecuado. Nunca use cobre desnudo y aluminio desnudo en el mismo circuito húmedo no tratado.
P: ¿Qué refrigerante debo especificar?
R: Agua desionizada con un paquete de inhibidores para sistemas de cobre, o una mezcla de propilenglicol o etilenglicol al 25–50% donde se necesite protección contra congelamiento o mayor margen de ebullición. El glicol reduce la capacidad calorífica y aumenta la viscosidad, así que espere una penalización térmica modesta. Siempre confirme la compatibilidad de materiales con el proveedor de refrigerante antes de comprometerse con un diseño de producción.
P: ¿Cómo obtengo una cotización para una placa fría de microcanales?
R: Envíe la carga térmica, la huella de la fuente, la temperatura de unión permitida, el tipo de refrigerante y la tasa de flujo, y la caída de presión máxima, además de un dibujo 2D o modelo 3D. BQUQ revisa el diseño, señala problemas de fabricabilidad y devuelve una cotización dentro de 12 horas hábiles. Cantidades de prototipo y bajo volumen son bienvenidas bajo MOQ flexible.
