Planitud y especificaciones superficiales para interfaces de disipadores de calor
Respuesta breve: Para la mayoría de las aplicaciones de refrigeración de electrónica, especifique la planitud de la base del disipador en 0,05 mm por cada 25 mm de longitud (o 0,025 mm en total para bases pequeñas), rugosidad superficial entre Ra 0,4 y Ra 1,6 µm, y un acabado mecanizado libre de rebabas, rayones o anodizado en la cara de contacto. Una interfaz plana y limpia permite que el material de interfaz térmica (TIM) se comprima a una línea de unión de 25–75 µm en lugar de acumularse en los espacios. Especificaciones más estrictas — hasta 0,01 mm de planitud y Ra 0,4 µm — solo valen la pena por encima de aproximadamente 50 W por dispositivo o cuando la resistencia de la línea de unión domina su presupuesto térmico. BQUQ mecaniza bases de disipadores a ±0,005 mm en equipos CNC en Dongguan y devuelve cotizaciones en 12 horas hábiles.
La planitud es la variable silenciosa en cada apilamiento térmico. Los ingenieros pasan semanas simulando la geometría de las aletas y el flujo de aire, y luego pierden el 15% del rendimiento previsto porque la base se comba 0,15 mm en el centro y el TIM nunca moja completamente la zona de contacto. Este artículo cubre cómo indicar la planitud y el acabado superficial en un plano de disipador, qué significan realmente los números en la interfaz y dónde la sobreespecificación añade coste sin añadir refrigeración.
¿Por qué importa más la planitud de la base del disipador que el diseño de las aletas en la interfaz?
El conjunto de aletas determina con qué eficiencia el calor sale del disipador. La interfaz base-componente determina cuánto calor entra en el disipador en primer lugar. Si la interfaz es pobre, ninguna cantidad de área de aletas compensa: el calor simplemente nunca llega.
Una interfaz de contacto real entre dos superficies metálicas "planas" es un conjunto de picos microscópicos que se tocan. El aire llena los valles, y el aire conduce el calor aproximadamente 8.000 veces peor que el aluminio. El TIM existe para desplazar ese aire. Pero el TIM solo funciona si el espacio que debe puentear es delgado y uniforme. Una base deformada crea un espacio en forma de cuña o abovedado, y el TIM fluye hacia la región más gruesa, dejando el centro desprovisto.
Las consecuencias prácticas:
- Mayor resistencia de la línea de unión. La resistencia térmica a través de una capa de TIM escala linealmente con el espesor. Duplicar la línea de unión de 50 µm a 100 µm aproximadamente duplica la contribución de esa capa.
- Puntos calientes. Una presión desigual significa que algunas regiones del dado se calientan mientras otras permanecen frías, lo que importa para módulos IGBT y matrices LED multi-dado donde la temperatura de unión se establece por el punto más caliente.
- Pump-out y dry-out. Las capas gruesas de TIM son más vulnerables al pump-out por ciclado térmico, donde la pasta migra lejos de la zona caliente tras miles de ciclos.
Por eso la planitud suele ser la primera tolerancia que un ingeniero térmico ajusta, y la primera que un equipo de compras debería cuestionar cuando aparece la diferencia de coste.
¿Cómo se especifica correctamente la planitud en un plano de disipador?
La planitud es una tolerancia de forma. Controla una superficie con respecto a sí misma, sin necesidad de referencia de dato. Eso la hace económica de inspeccionar e inequívoca de mecanizar, pero solo si se aplica a la cara correcta.
Planitud vs. paralelismo vs. perfil
| Indicación | Controla | ¿Necesita dato? | Uso típico en disipadores |
|---|---|---|---|
| Planitud | Desviación de la superficie respecto a un plano | No | Cara de contacto de la base |
| Paralelismo | Cara de la base respecto a las puntas de las aletas o cara de montaje | Sí | Apilamiento con un plano de sujeción fijo |
| Perfil de una superficie | Forma 3D completa contra una superficie teórica | Sí | Placas frías complejas, tapas de cámara de vapor |
| Excentricidad total | Forma + ubicación combinadas durante la rotación | Sí | Raro en disipadores |
Para un disipador estándar extruido o mecanizado, la planitud en la base es casi siempre el control correcto. El paralelismo solo es necesario cuando las puntas de las aletas o una superficie de montaje secundaria deben situarse a una distancia fija de la base, por ejemplo, un disipador que se sujeta entre una PCB y un riel del chasis.
Dónde colocar la zona de tolerancia
Aplique la indicación de planitud al área de contacto, no a toda la base. Una base de 100 × 100 mm con una huella de dado de 40 × 40 mm no necesita que el anillo exterior de 30 mm se mantenga con la misma tolerancia. Restringir la zona de tolerancia al parche de contacto funcional normalmente reduce el tiempo de mecanizado y el desperdicio.
Escríbalo como: planitud 0,05, aplicada a la zona central de 45 × 45 mm, con el resto de la base mantenida a una tolerancia general más holgada.
Unidades e informes
Los planos métricos en milímetros son estándar para hardware térmico. Exija informes de inspección en las mismas unidades y especifique el método de medición: una cuadrícula de máquina de medición por coordenadas (CMM), una placa de superficie con indicador de carátula o perfilometría óptica. Diferentes métodos dan diferentes números en la misma pieza, por lo que acordar el método de antemano evita disputas en la inspección de recepción.
¿Qué valores de planitud son realistas para cada ruta de fabricación?
No todos los procesos pueden alcanzar todas las tolerancias. La siguiente tabla muestra lo que es alcanzable en producción en volumen, no lo que un laboratorio puede demostrar una vez.
| Proceso | Planitud típica tal como se produce | Alcanzable con mecanizado secundario | Coste relativo |
|---|---|---|---|
| Extrusión de aluminio (cortada) | 0,15–0,40 mm | 0,03–0,05 mm tras fresado frontal | Bajo |
| Fundición a presión (en bruto) | 0,20–0,50 mm | 0,05 mm tras fresado | Bajo–medio |
| Aluminio forjado | 0,10–0,25 mm | 0,02–0,05 mm | Medio |
| Aletas skived (base mecanizada) | 0,05–0,10 mm | 0,01–0,03 mm | Medio–alto |
| Mecanizado CNC desde bloque | 0,02–0,05 mm | 0,005–0,01 mm | Alto |
| Cámara de vapor (cobre) | 0,05–0,10 mm | 0,03 mm típico | Alto |
Dos cosas impulsan la dispersión. Primero, la tensión residual: las piezas extruidas y fundidas se mueven después del mecanizado a medida que se alivian las tensiones internas, por lo que una base fresada plana el lunes puede combarse el martes. Segundo, el utillaje: las bases delgadas se deflectan bajo la presión de sujeción, por lo que la planitud que se mide en la máquina no es la planitud en estado libre.
Para disipadores producidos en nuestras líneas de disipadores extruidos, normalmente fresamos la base después de la extrusión y aliviamos tensiones donde el perfil lo permite. Para trabajos más ajustados, los disipadores mecanizados CNC desde bloque mantienen ±0,005 mm en la cara de la base y son la elección correcta cuando el presupuesto térmico es ajustado o la base lleva características de montaje.
¿Cuándo deja de ser suficiente 0,05 mm?
Aproximadamente, cuando la contribución de la línea de unión se acerca a la resistencia de propagación. Como regla general, apunte a un espacio máximo no mayor que tres veces su línea de unión prevista. Si desea una línea de unión de 50 µm, una desviación de planitud de 0,15 mm ya supera eso en el peor punto.
Los módulos IGBT de alta potencia, las placas frías para GPU y las matrices LED densas son los casos habituales donde se justifica 0,025 mm o más estricto. La iluminación LED de consumo y los convertidores de baja potencia rara vez se benefician.
¿Cómo interactúa la rugosidad superficial con la planitud y el TIM?
La planitud controla el espacio macro. La rugosidad controla el espacio micro: los valles entre las marcas de mecanizado que el TIM también debe llenar.
| Acabado superficial | Ra típico | Comportamiento de mojado del TIM | Mejor para |
|---|---|---|---|
| Rectificado fino | 0,2–0,4 µm | Excelente, TIM mínimo necesario | Alta potencia, línea de unión delgada |
| Fresado de precisión | 0,4–0,8 µm | Muy bueno | Mayoría de electrónica de potencia |
| Fresado estándar | 0,8–1,6 µm | Bueno con TIM en pasta | Electrónica general |
| Extruido / fundido en bruto | 2,0–6,0 µm | Requiere TIM más grueso o almohadilla | Baja potencia, impulsado por coste |
| Anodizado (mate) | 1,5–3,0 µm + óxido | El óxido añade resistencia | Necesidades estéticas o dieléctricas |
Dos puntos contraintuitivos importan aquí.
Más liso no siempre es mejor. Por debajo de aproximadamente Ra 0,2 µm, algunas grasas y materiales de cambio de fase tienen dificultades para mojar la superficie, y las caras muy lisas pueden promover el pump-out porque no hay textura que ancle el material. Ra 0,4–0,8 µm es un punto óptimo para TIM en pasta.
El anodizado es un aislante térmico. La capa de óxido de aluminio es eléctricamente aislante y térmicamente resistiva. Si anodiza para resistencia a la corrosión, enmascare la cara de contacto o especifique un acabado mecanizado posterior. Donde realmente se requiera aislamiento dieléctrico, una capa fina anodizada puede reemplazar una almohadilla aislante, pero presupueste la resistencia añadida y indíquelo en el plano.
Rebabas, virutas y contaminación
Un número de planitud de 0,05 mm no significa nada si una rebaba de 0,1 mm se asienta en el borde de contacto. Especifique desbarbado en todos los bordes mecanizados, exija limpieza después del mecanizado e indique que la cara de contacto debe estar libre de residuos de refrigerante, virutas y aceites de manipulación. La inspección de recepción debe revisar la cara con aumento antes de las pruebas térmicas, no después.

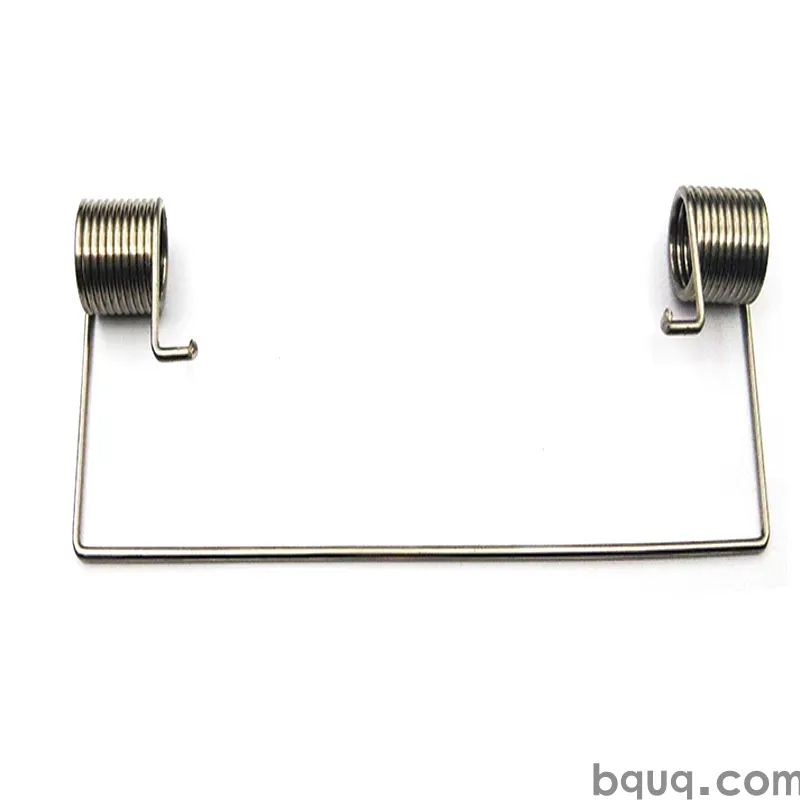

¿Qué hay de la presión de montaje y los herrajes?
La planitud es una especificación; la sujeción es lo que realmente cierra el espacio. Una base perfectamente plana con una carga de tornillos desigual seguirá produciendo una línea de unión en forma de cuña.
- Montaje en cuatro puntos en una base rectangular distribuye mejor la presión que el de dos puntos.
- Tornillos con resorte o de hombro con compresión controlada superan a los tornillos totalmente apretados en una base blanda.
- Especifique un rango de par, no un valor único, e indique si la base es lo suficientemente rígida para evitar combarse bajo ese par.
- Para bases delgadas, añada nervios de refuerzo o aumente el espesor de la base en lugar de buscar una planitud más estricta: una base de 3 mm que se deflecta 0,1 mm bajo la carga de sujeción no mantendrá 0,02 mm en servicio.
Aquí es donde una hoja de especificaciones térmicas se amortiza sola. Documentar juntos la planitud, la rugosidad, el par de montaje y el tipo de TIM permite al proveedor optimizar toda la interfaz en lugar de un solo número de forma aislada.
¿Cómo afecta la ruta de mecanizado a las especificaciones alcanzables y al coste?
La forma más económica de alcanzar un número de planitud es comenzar con un proceso que ya esté cerca. Si una extrusión sale de línea a 0,25 mm, está pagando por eliminar 0,2 mm de material en toda la base. Si una pieza forjada o de bloque comienza a 0,05 mm, está pagando solo por una pasada de acabado.
Nuestra guía de fresado CNC para disipadores cubre el lado práctico: diseño de utillaje, parámetros de fresado frontal y cómo evitar el error clásico de medir la planitud mientras la pieza aún está sujeta. La versión corta es que el fresado frontal con un avance fino y una plaquita afilada produce tanto la planitud como el acabado superficial en una sola operación, y que intentar ahorrar tiempo omitiendo una pasada de acabado suele costar más en desperdicio de lo que ahorra en tiempo de ciclo.
Donde la presión de coste es real, la conversación honesta es sobre relajar la planitud en piezas que no la necesitan. Una revisión de reducción de costes en un diseño de disipador maduro normalmente encuentra dos o tres tolerancias que se copiaron de un producto anterior de mayor potencia y nunca se revisaron.
Preguntas frecuentes
P: ¿Qué planitud debo especificar para un disipador de aluminio estándar?
R: Para la mayoría de la refrigeración de electrónica, 0,05 mm sobre la zona de contacto es un valor predeterminado sólido: lo suficientemente ajustado para una línea de unión de 50 µm con TIM en pasta, lo suficientemente holgado para mecanizar económicamente en volumen. Vaya a 0,025 mm o más estricto solo para dispositivos de alta potencia donde la resistencia de la línea de unión es una parte significativa del presupuesto térmico total, y relaje hacia 0,10 mm para aplicaciones de baja potencia que usan almohadillas térmicas.
P: ¿Una superficie más lisa siempre mejora el rendimiento térmico?
R: No. Por debajo de aproximadamente Ra 0,2 µm, muchas grasas térmicas y materiales de cambio de fase mojan mal y se vuelven más propensos al pump-out porque no hay textura superficial que los ancle. Ra 0,4–0,8 µm es el punto óptimo práctico para TIM en pasta. Ir más liso añade coste de mecanizado y puede degradar la estabilidad a largo plazo bajo ciclado térmico.
P: ¿Puedo anodizar un disipador y aún obtener un buen contacto térmico?
R: Solo si enmascara la cara de contacto o la mecaniza después del anodizado. El óxido de aluminio es térmicamente resistivo y añade una capa medible a la interfaz. El anodizado negro en las aletas está bien y a menudo es deseable para radiación. En la base, especifique un acabado mecanizado y anótelo explícitamente en el plano para que el proveedor de acabado no recubra la zona de contacto.
P: ¿Cómo inspecciono la planitud en disipadores entrantes?
R: Acuerde el método antes de la producción. Una placa de superficie con un indicador de carátula sirve para comprobaciones gruesas; se necesita una cuadrícula CMM o un perfilómetro óptico por debajo de 0,05 mm. Mida la pieza en su estado libre, sin sujeción, a temperatura controlada, y revise la zona de contacto en lugar de toda la base. Registre el método en el plano para que proveedor y comprador midan de la misma manera.
P: ¿Importa la planitud para disipadores unidos con adhesivo térmico?
R: Sí, pero menos. Los adhesivos y rellenos de espacio toleran líneas de unión más gruesas, a menudo 100–200 µm, por lo que una desviación de planitud de 0,10 mm suele ser aceptable. La contrapartida es que las líneas de unión adhesivas añaden más resistencia térmica que una capa fina de pasta. Si va a pegar, especifique una planitud de alrededor de 0,10 mm y céntrese en el control del espesor del adhesivo y el programa de curado.
