Refrigeración por inmersión para electrónica: implicaciones en el hardware
Respuesta breve: la refrigeración por inmersión no elimina el disipador — cambia lo que el disipador debe hacer. En fluido dieléctrico monofásico, son típicas las pilas de aletas de convección natural con separaciones de 2–4 mm y alturas de 15–25 mm, porque la viscosidad y la densidad del fluido son mucho mayores que las del aire. Las densidades de aletas de 1,5–2 mm para aire forzado suelen estrangular el flujo y elevar las temperaturas de unión. Tanto el cobre como el aluminio funcionan, pero los recubrimientos, adhesivos y etiquetas deben soportar el contacto permanente con el fluido. BQUQ mecaniza y extruye disipadores listos para inmersión con tolerancia de ±0,005 mm y cotiza en 12 horas laborables.
La refrigeración por inmersión ha pasado de ser un experimento de nicho a una opción convencional para computación de alta densidad, electrónica de potencia para vehículos eléctricos, rectificadores de telecomunicaciones y almacenamiento de baterías a escala de red. El atractivo es simple: el fluido dieléctrico elimina el calor mucho más eficazmente que el aire, por lo que se puede concentrar más potencia en menos volumen y dejar de luchar contra el ruido de los ventiladores, el polvo y el mantenimiento de los filtros.
Pero el hardware térmico que funciona en aire no funciona automáticamente en fluido. Los ingenieros que simplemente sumergen un disipador extruido estándar en un tanque a menudo descubren que las temperaturas mejoran mucho menos de lo esperado — o empeoran. Este artículo cubre las implicaciones en el hardware de la refrigeración por inmersión: cómo cambian la geometría de las aletas, la elección de materiales, el acabado superficial, el montaje y la compatibilidad a largo plazo con el fluido cuando el fluido de trabajo es un líquido dieléctrico en lugar de aire.
Por qué la refrigeración por inmersión cambia el diseño del disipador
Aire frente a fluido como medio de transferencia de calor
El aire tiene una densidad de aproximadamente 1,2 kg/m³ y una conductividad térmica cercana a 0,026 W/m·K. Los fluidos dieléctricos monofásicos comunes se sitúan en el rango de densidad de 1.600–1.900 kg/m³ con una conductividad térmica de alrededor de 0,06–0,14 W/m·K. Eso supone una ventaja de densidad de 1.000× y una ventaja de conductividad de 2–5×.
La consecuencia es que los coeficientes de convección en fluido pueden ser varias veces superiores a los del aire, y el fluido puede transportar el calor desde superficies que el aire nunca alcanza — la parte posterior de una PCB, la cara inferior de un módulo, los laterales de un banco de condensadores. El calor que antes solo viajaba a través de la PCB ahora sale por cada superficie mojada.
Qué significa eso para la función del disipador
En aire, el disipador es la vía de escape principal y la pila de aletas es el cuello de botella. En fluido dieléctrico, el disipador se convierte en una de varias vías paralelas. Su función pasa de "maximizar el área superficial" a "distribuir el calor en el fluido sin bloquearlo".
Por eso los disipadores de aire sobredimensionados y con aletas muy juntas a menudo rinden por debajo de lo esperado en inmersión. Añaden masa, coste y restricción al flujo mientras contribuyen menos de lo que el ingeniero esperaba.
Geometría de las aletas: separación, espesor y altura
Separación entre aletas
La viscosidad del fluido suele ser 5–20× la del aire a temperatura de funcionamiento. Los canales estrechos por los que un ventilador empujaría el aire sin problema se convierten en trayectorias de alta resistencia que el flujo impulsado por flotabilidad no puede penetrar.
| Separación entre aletas | Rendimiento típico en aire | Rendimiento típico en inmersión monofásica |
|---|---|---|
| 1,0–1,5 mm | Bueno con aire forzado | Deficiente — flujo insuficiente, núcleo caliente |
| 2,0–3,0 mm | Aceptable en convección natural | Viable, mejora moderada |
| 3,0–4,0 mm | Débil en aire | Bueno — mejor equilibrio para la mayoría de módulos |
| 5,0 mm+ | Deficiente en aire | Bueno para fluidos de alta viscosidad o bifásicos |
Estos son rangos indicativos. El óptimo real depende de la viscosidad del fluido, la disposición del tanque y si el flujo es pasivo o asistido por bomba.
Espesor y altura de las aletas
Las aletas finas (0,8–1,2 mm) son comunes en disipadores de aire porque son baratas y ligeras. En inmersión, las aletas más finas siguen funcionando, pero son más vulnerables a daños por manipulación durante el montaje del tanque y a la vibración en circuitos asistidos por bomba. Las aletas de 1,2–2,0 mm son un valor predeterminado razonable para hardware de inmersión.
La altura de las aletas importa menos que en aire, porque la columna de fluido no necesita el mismo efecto chimenea. Las alturas de 15–25 mm son típicas; las pilas más altas añaden coste y peso sin una ganancia proporcional.
Aletas skived, extruidas o unidas
| Construcción | Idoneidad para inmersión | Notas |
|---|---|---|
| Aluminio extruido | Buena | Coste más bajo, separación amplia fácil, una sola pieza |
| Cobre skived | Buena | Alta relación de aspecto, excelente dispersión, mayor coste |
| Aletas unidas | Aceptable a buena | El adhesivo o la soldadura fuerte deben ser compatibles con el fluido |
| Aletas plegadas | Aceptable | Material fino, propenso a deformarse en tanques |
| Fundición a presión | Buena para carcasas | Menor conductividad, útil como envolvente combinada |
| Forjado | Buena | Denso, robusto, mayor coste de utillaje |
Para la mayoría de los proyectos de inmersión, el aluminio extruido o el cobre skived ofrece la mejor relación coste-rendimiento. Si estás evaluando materiales con más detalle, nuestra comparativa de aleaciones de aluminio para disipadores cubre la conductividad térmica, el comportamiento frente a la corrosión y la maquinabilidad.
Materiales y compatibilidad con el fluido
Aluminio
El aluminio es la opción predeterminada para disipadores de inmersión: ligero, barato, fácil de extruir y mecanizar, y compatible con la mayoría de los fluidos dieléctricos de hidrocarburos y sintéticos. El principal riesgo es la corrosión galvánica si el aluminio comparte un circuito mojado con cobre o latón sin un control adecuado de la química del fluido.
Cobre
El cobre ofrece aproximadamente 1,7× la conductividad térmica del aluminio y se prefiere para dispositivos de alto flujo térmico como IGBT y matrices de GPU. El cobre desnudo puede catalizar la degradación del fluido en algunas químicas, por lo que es común el cobre recubierto o un fluido con un paquete de inhibidores adecuado. Nuestro artículo sobre disipadores con núcleo de cobre cubre cuándo merece la pena el sobrecoste del cobre.
Conjuntos de metales mixtos
La base de cobre con aletas de aluminio es un compromiso popular. La unión — ya sea soldada, soldada fuerte o unida mecánicamente — debe soportar el contacto continuo con el fluido. Una unión mal realizada puede delaminarse o convertirse en un punto de corrosión.
Recubrimientos y revestimientos
El niquelado protege el cobre en fluidos agresivos. El anodizado sobre aluminio es generalmente aceptable en fluidos de hidrocarburos monofásicos, pero puede ser atacado en algunas químicas bifásicas. Confirma siempre la compatibilidad del recubrimiento con el proveedor del fluido antes de comprometerte con un acabado.
Acabado superficial, adhesivos y etiquetas
Materiales de interfaz térmica
En aire, una almohadilla o pasta térmica es una comodidad. En inmersión, el TIM es una exposición química a largo plazo. Los rellenos de separación a base de silicona pueden hincharse o lixiviar hacia el fluido. Muchos programas de inmersión optan por:
- Contacto metal-metal con alta presión de montaje
- Grasas térmicas finas y estables frente al fluido
- Materiales de cambio de fase clasificados para contacto con dieléctricos
Si todavía estás seleccionando un TIM, nuestra guía de selección de interfaz térmica analiza las ventajas y desventajas.
Adhesivos y aletas unidas
Las pilas de aletas unidas con epoxi son comunes en disipadores de aire. En inmersión, el adhesivo debe estar clasificado para inmersión permanente en fluido, no solo para exposición a salpicaduras o vapores. Cuando la fiabilidad importa, los conjuntos soldados fuerte o unidos mecánicamente son más seguros.
Etiquetas, tintas y marcados
Las etiquetas impresas, las tintas láser y las etiquetas adhesivas son un punto de fallo frecuente. Muchas se despegan, se corren o se disuelven. Especifica un marcado resistente a los fluidos o traslada la identificación a una superficie grabada con láser.
Montaje, presión y cargas mecánicas
Presión de montaje
La inmersión no elimina la necesidad de un buen contacto entre el dado y el disipador. Si acaso, aumenta la apuesta, porque el disipador ahora forma parte de un sistema sellado que es caro de abrir. Las presiones de montaje objetivo y los requisitos de planitud son similares a los de los diseños refrigerados por aire; consulta nuestra discusión sobre presión de montaje del disipador para valores prácticos.
Vibración y flujo asistido por bomba
Los circuitos monofásicos asistidos por bomba introducen movimiento continuo del fluido y vibración. Las aletas largas y finas pueden fatigarse. Añadir un nervio rigidizador, aumentar el espesor de las aletas o utilizar una construcción skived de una sola pieza reduce el riesgo.
Integración del tanque y la envolvente
En muchos diseños de inmersión, el disipador también actúa como elemento estructural o placa de montaje. Eso te empuja hacia carcasas de fundición a presión o mecanizadas en lugar de simples extrusiones. Cubrimos esto en nuestra visión general de disipadores mecanizados por CNC.
Implicaciones monofásicas frente a bifásicas
| Factor | Monofásico | Bifásico |
|---|---|---|
| Coste del fluido | Menor | Mayor |
| Separación entre aletas | 2–4 mm típico | 1–3 mm típico, impulsado por ebullición |
| Acabado superficial | Sensibilidad moderada | Alta — los sitios de nucleación importan |
| Riesgo de recubrimiento | Bajo a moderado | Mayor — los recubrimientos pueden inhibir la ebullición |
| Cambios en el hardware | Modestos | Significativos |
| Requisito de sellado | Moderado | Estricto — contención de vapores |
La inmersión bifásica premia las texturas superficiales que favorecen la nucleación y penaliza las superficies lisas, recubiertas o contaminadas. Si estás considerando la bifásica, planifica hardware dedicado en lugar de adaptar disipadores de aire.
Lista de verificación de diseño para disipadores listos para inmersión
1. Confirma la química del fluido y el paquete de inhibidores antes de elegir los materiales.
2. Amplía la separación entre aletas a 2–4 mm a menos que las pruebas de flujo demuestren lo contrario.
3. Utiliza un espesor de aleta de 1,2–2,0 mm para mayor robustez en circuitos con bomba.
4. Prefiere la construcción extruida o skived de una sola pieza frente a pilas unidas.
5. Especifica TIM, adhesivos y marcados clasificados para fluidos.
6. Controla los pares galvánicos — evita el cobre desnudo contra aluminio desnudo.
7. Mantén alturas de aleta moderadas; 15–25 mm suele ser suficiente.
8. Planifica la mantenibilidad: el hardware de inmersión es más difícil de acceder.
9. Valida con una prueba térmica en el fluido real, no en un sustituto.
10. Documenta la planitud, el acabado superficial y el recubrimiento para fabricaciones repetidas.
Dónde encaja BQUQ

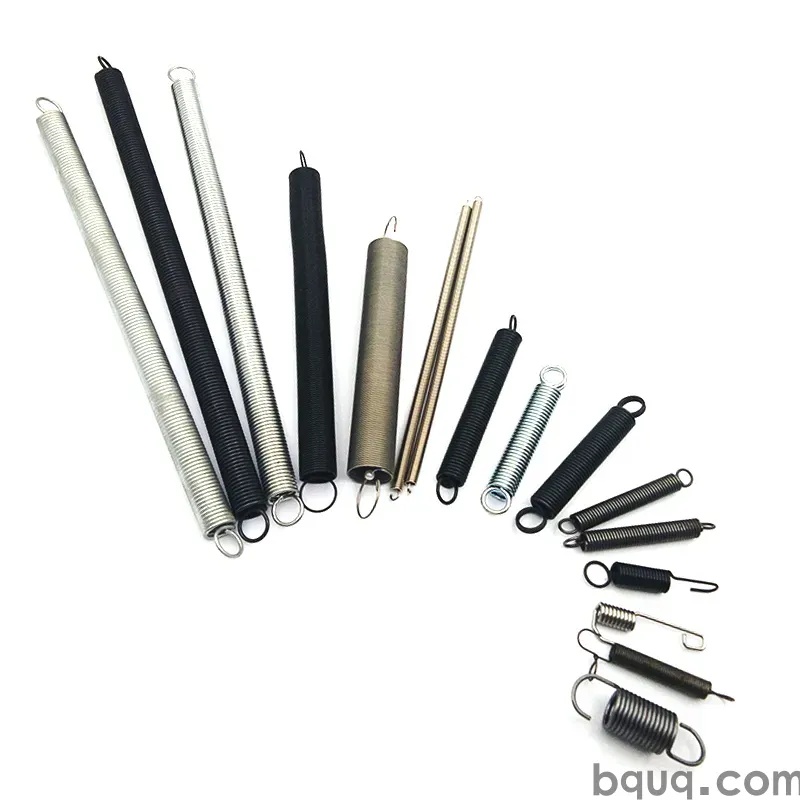

BQUQ opera cuatro líneas de producción en una sola fábrica en Dongguan: mecanizado CNC con tolerancia de ±0,005 mm, estampado de metal, muelles personalizados y producción de disipadores. Para proyectos de inmersión, eso significa que podemos mecanizar placas base de cobre, extruir y cortar pilas de aletas de aluminio, estampar soportes de montaje y producir el conjunto bajo un único sistema de calidad ISO9001.
Cotizamos en 12 horas laborables y trabajamos con MOQ flexible, lo que se adapta a programas de inmersión que aún están en fase piloto o de validación de lotes pequeños. Si necesitas evaluar un disipador para servicio con fluido dieléctrico, envía los planos y los detalles del fluido a sc@bquq.com.
Preguntas frecuentes
P: ¿Puedo reutilizar un disipador refrigerado por aire existente en un tanque de inmersión?
R: A veces, pero el rendimiento suele ser decepcionante. Una separación entre aletas optimizada para aire de 1,5 mm o menos restringe el flujo del fluido dieléctrico, por lo que el fluido no puede alcanzar la base de las aletas. Como mucho, espera ganancias modestas. Ampliar la separación a 2–4 mm, o cambiar a un perfil skived o extruido diseñado para fluido, suele ofrecer un resultado mucho mejor para una lista de materiales similar.
P: ¿La refrigeración por inmersión elimina por completo la necesidad de un disipador?
R: No. El fluido elimina el calor de cada superficie mojada, lo que reduce la parte de la carga que soporta el disipador, pero los dispositivos de alto flujo térmico siguen necesitando dispersión. Un dado de GPU o un módulo IGBT concentra el calor en un área pequeña; sin un dispersor, el fluido local se sobrecalienta y la temperatura de unión sube. La función del disipador pasa de intercambiador principal a dispersor más intercambiador.
P: ¿Qué es mejor para inmersión, aluminio o cobre?
R: El aluminio es más barato, más ligero y compatible con la mayoría de los fluidos dieléctricos monofásicos, lo que lo convierte en la opción predeterminada. El cobre conduce aproximadamente 1,7× mejor y se prefiere para alto flujo térmico, pero puede catalizar la degradación del fluido en algunas químicas y necesita recubrimiento o un fluido con inhibidores. Una base de cobre con aletas de aluminio es un compromiso común cuando el flujo térmico es alto pero el coste importa.
P: ¿Qué acabados superficiales debo evitar en fluido dieléctrico?
R: Evita los acabados que se disuelven, se hinchan o se descaman. Muchas etiquetas adhesivas, algunas tintas y ciertos recubrimientos orgánicos fallan en inmersión permanente. El anodizado suele ser aceptable en fluidos de hidrocarburos monofásicos, pero puede ser atacado en algunas químicas bifásicas. El niquelado sobre cobre es generalmente seguro. Confirma siempre con el proveedor del fluido y realiza una prueba con cupón antes de la producción.
P: ¿Cómo valido un disipador de inmersión antes de la producción en serie?
R: Construye un cupón pequeño o un banco de pruebas de un solo módulo utilizando el fluido exacto, el material del tanque y la condición de flujo. Mide la temperatura de unión, el aumento de temperatura del fluido y la caída de presión durante varios cientos de horas. Inspecciona si hay corrosión, pérdida de recubrimiento y degradación del TIM. Esto detecta la mayoría de los problemas de compatibilidad antes de comprometer el utillaje, y es mucho más barato que reelaborar un lote de producción.
