Compatibilidad entre casquillos y pinzas: sistemas de acoplamiento
Respuesta breve: Un casquillo y una pinza solo son compatibles cuando coinciden cuatro cosas: el ángulo del cono del asiento y su diámetro de referencia, el diámetro interior nominal y su clase de tolerancia, la rosca de apriete o la interfaz del tirante, y la longitud de agarre axial que espera el sistema de sujeción. En un torno de tipo suizo, el casquillo guía y la pinza deben compartir el mismo tamaño nominal de barra, normalmente dentro de 0,01 mm del diámetro rectificado real de la barra, mientras que en un portaherramientas estático la pinza debe coincidir con el cono de la tuerca del portapinzas (por ejemplo, una pinza ER32 en una tuerca ER32). La falta de coincidencia se manifiesta como excentricidad, deslizamiento de la barra o un diámetro interior colapsado, no como una advertencia obvia de "pieza incorrecta". BQUQ mecaniza ambos lados de esa interfaz en una misma fábrica ISO9001 en Dongguan con tolerancia de ±0,005 mm.
Por qué "compatible" es una propiedad del sistema, no de la pieza
Los compradores suelen tratar los casquillos y las pinzas como consumibles intercambiables: buscar la medida, pedir la medida, instalar la medida. Eso funciona hasta que deja de funcionar. Una pinza es un elemento elástico que convierte la fuerza axial del tirante en apriete radial. Un casquillo guía es un elemento de soporte que restringe una barra giratoria o que avanza a un eje fijo. Ambos están definidos por la interfaz en la que se asientan: el cono contra el que apoyan, la tuerca o tapa que los empuja y la pieza de trabajo que deben agarrar.
Esto significa que la compatibilidad es un problema de tres cuerpos: pinza o casquillo, portaherramientas o husillo, y pieza de trabajo. Cambie cualquiera de ellos y los otros dos deben verificarse de nuevo. Por eso dos pinzas marcadas "ER32" de distintos orígenes pueden comportarse de forma completamente distinta en la misma tuerca, y por eso un casquillo guía que encaja perfectamente en una barra de 20 mm puede destruir una barra de 20 mm estirada con otra banda de tolerancia.
La regla práctica: primero la interfaz, después la medida y por último la pieza de trabajo. La mayoría de los fallos en campo que vemos provienen de ingenieros que lo hacen en orden inverso.
Las cuatro dimensiones de la compatibilidad
1. Cono y geometría del asiento
Cada familia de pinzas tiene un ángulo de cono incluido definido y un diámetro máximo de asiento definido. Las pinzas ER asientan sobre un cono incluido de 16°. Las pinzas 5C asientan sobre un cono del cuerpo de 2,72 mm por 25,4 mm (aproximadamente 6°) con chavetero. Las pinzas TG utilizan un cono más pronunciado para mayor agarre. Si el cono posterior de una pinza está rectificado con un ángulo distinto al del cono interno de la tuerca, el contacto se desplaza a una banda estrecha, la rigidez radial se colapsa y la excentricidad aumenta bruscamente aunque la pinza "encaje".
2. Tamaño del diámetro interior y clase de tolerancia
El diámetro interior nominal es la parte fácil. La clase de tolerancia es donde reside realmente la compatibilidad. Los casquillos guía suizos se suministran habitualmente en pasos de diámetro interior de 0,005 mm o 0,01 mm, y están pensados para acoplarse al diámetro rectificado real de la barra, no al nominal. Un casquillo de 12 mm no es un casquillo de 12 mm entre distintos proveedores.
3. Interfaz de apriete: rosca, tirante o tapa
Las pinzas se tiran, se empujan o se comprimen según la familia. La 5C se tira con tirante y tiene un frontal roscado. La ER se comprime mediante una tuerca con un anillo interno excéntrico que encaja la pinza antes de enroscar. Las pinzas suizas normalmente son tiradas por el tubo de apriete de la máquina con una rosca específica y un recorrido axial específico. Si el recorrido del tirante es menor que el rango de compresión diseñado para la pinza, se produce un apriete insuficiente; si es mayor, se comprime en exceso y se deforma el diámetro interior en forma de campana.
4. Longitud de agarre y posición axial
Una pinza agarra sobre una banda axial definida. Si la pieza de trabajo se inserta demasiado poco, la sección frontal no soportada de la pinza se deforma y la excentricidad se multiplica. Si se inserta más allá del alivio posterior de la pinza, la pieza toca el cuerpo del portaherramientas y la pinza no puede cerrarse. Los casquillos guía tienen la misma restricción en sentido contrario: la barra debe estar soportada sobre toda la superficie del casquillo, o este actuará como rascador en lugar de como guía.
Matriz de compatibilidad por sistema
La tabla siguiente resume las interfaces por las que más preguntan los compradores B2B. Considere las cifras como valores típicos indicativos; confirme siempre con el plano específico del portaherramientas.
| Sistema | Interfaz de asiento | Rango típico de diámetro interior | Método de apriete | Síntoma común de falta de coincidencia |
|---|---|---|---|---|
| Pinza ER (ER11–ER50) | Cono incluido de 16° en la tuerca | 0,5–34 mm | Tuerca con anillo excéntrico | Excentricidad alta, la pinza no se suelta |
| Pinza 5C | Cono del cuerpo de 6° + chavetero | 1–27 mm (escalonado) | Tracción por tirante, frontal roscado | Desalineación del chavetero, concentricidad deficiente |
| Pinza TG (TG100/TG150) | Cono más pronunciado, mayor agarre | 1–26 mm | Tuerca, par más alto | Grietas en la tuerca, sobrecompresión |
| Casquillo guía suizo | Cuerpo de carburo o acero, ajustable | 0,5–32 mm | Tubo de apriete de la máquina | Deslizamiento de la barra, marcas en la barra, ovalización |
| Pinza suiza (principal/sub) | Asiento específico de la máquina | 0,5–32 mm | Tracción del tubo de apriete | Apriete insuficiente, retroceso de la pieza |
| Pinza elástica para torno automático | Asientos tipo 15/25/36–46 | 1–46 mm | Tracción por leva o palanca | Colapso del diámetro interior, vida corta |
| Verificación de compatibilidad | Qué medir | Valor aceptable típico | Modo de fallo si no cumple |
|---|---|---|---|
| Contacto del cono | Patrón de contacto con azul de Prusia | ≥ 75% del área de asiento | Excentricidad, chatter, calor |
| Diámetro interior vs. barra | Micrómetro, 3 posiciones | Dentro de 0,01 mm del diámetro interior del casquillo | Deslizamiento o agarrotamiento |
| Recorrido del tirante | Comparador de carátula en el tirante | Dentro del rango especificado para la pinza | Apriete insuficiente/excesivo |
| Longitud de agarre | Medidor de profundidad | ≥ 2/3 de la superficie de la pinza | Deformación, extracción |
| Estado de la rosca de la tuerca | Calibre de roscas, visual | Sin desgaste, enganche completo | Pérdida de par, excentricidad |
Sistemas de tipo suizo: donde el casquillo y la pinza deben coincidir
En un torno de tipo suizo, el casquillo guía y la pinza principal son dos extremos de la misma cadena de precisión. La barra está soportada por el casquillo en la zona de corte y tirada por la pinza en el extremo de avance. Si el diámetro interior del casquillo es 0,015 mm mayor que el diámetro real de la barra, la barra vibra ligeramente, la pieza sale con conicidad y el operario culpa a la herramienta. Si la pinza es de un tamaño nominal distinto al del casquillo, la barra se aplasta en un extremo o se desliza en el otro.
El flujo de trabajo correcto es:
1. Medir el diámetro rectificado real de la barra en tres puntos a lo largo de su longitud.
2. Seleccionar el diámetro interior del casquillo guía según esa medición, no según el nominal.
3. Seleccionar las pinzas principal y secundaria según la misma medición.
4. Verificar el recorrido del tirante y la presión de apriete según las especificaciones del fabricante de la pinza.
5. Volver a comprobar tras las primeras 50 piezas: la dilatación térmica mueve ambos extremos.
Para un análisis más profundo de cómo la temperatura afecta estos ajustes, consulte nuestras notas sobre excentricidad de pinzas y efectos térmicos.
Sujeción estática de herramientas: acoplamiento pinza-portapinzas
En un centro de mecanizado o en un portaherramientas estático, la cuestión de la compatibilidad es más sencilla pero no menos estricta. Un portapinzas es un cuerpo con un cono, una tuerca y una interfaz de retención. La pinza debe coincidir con la familia de cono del cuerpo y con la geometría interna de la tuerca. Una pinza ER32 en una tuerca ER32 sobre un cuerpo ER32 es compatible; la misma pinza en una tuerca TG no lo es, aunque enrosque.
Dos detalles importan más de lo que los compradores esperan:
- Tipo de tuerca. Las tuercas estándar, las tuercas con rodamiento y las tuercas selladas tienen geometrías internas distintas. Una pinza diseñada para una tuerca estándar puede no asentar correctamente en una tuerca con rodamiento.
- Desgaste del cono del cuerpo. Un cono de cuerpo desgastado aceptará una pinza nueva y aun así producirá una excentricidad deficiente. Verifique el cono del cuerpo con azul de Prusia antes de culpar a la pinza.
Nuestra referencia de números estándar de pinzas cubre las designaciones DIN e ISO que le permiten contrastar una pinza con el plano de un portaherramientas sin adivinar.
Dónde se rompe realmente la compatibilidad en producción
Síntoma: deslizamiento de la barra bajo carga
Normalmente es un problema de holgura entre diámetro interior y barra, no de fuerza de apriete. Mida la barra y luego mida el casquillo. Si la diferencia supera aproximadamente 0,015 mm en una aplicación suiza de diámetro pequeño, el casquillo es de la medida incorrecta independientemente de lo que diga la etiqueta.
Síntoma: aumento progresivo de la excentricidad a lo largo de un turno
Casi siempre es térmico. La pinza, la tuerca y el husillo se dilatan a ritmos distintos. Si la excentricidad aumenta de forma constante y se restablece tras un enfriamiento, el ajuste es demasiado estrecho para la temperatura de trabajo. Consulte estabilidad térmica de pinzas para el método de medición.
Síntoma: la pinza no suelta la pieza
A menudo es un error de montaje de la tuerca más que un error de compatibilidad. El anillo excéntrico debe encajarse en la pinza antes de enroscar la tuerca en el cuerpo. Forzarlo produce una pinza que parece compatible pero no puede relajarse.
Síntoma: colapso del diámetro interior o deformación en campana
Sobrecompresión. El recorrido del tirante o la presión de apriete superan el rango de diseño de la pinza. Esto es común cuando se utiliza una pinza de una familia en un portaherramientas configurado para una familia más rígida.
Cómo especificar un conjunto de casquillo y pinza acoplados
Si va a adquirir ambas piezas juntas, proporcione al proveedor cuatro datos, no uno:
1. Diámetro real de la barra o pieza de trabajo, con banda de tolerancia.
2. Interfaz del portaherramientas o de la máquina (familia de cono, rosca, recorrido del tirante).
3. Excentricidad requerida en la pieza de trabajo, en mm TIR.
4. Rango de temperatura de trabajo y tiempo de ciclo.
Con esos cuatro datos, un proveedor puede seleccionar el paso de diámetro interior, el cono y la dureza del material correctos en lugar de enviar una medida nominal. BQUQ produce pinzas para torno automático y portapinzas para portaherramientas con tolerancia de ±0,005 mm en líneas de rectificado CNC, y cotizamos conjuntos acoplados en 12 horas laborables. Para plataformas suizas donde el casquillo y la unidad de apriete deben diseñarse como un solo conjunto, nuestra línea de platos de potencia y sujeción suiza cubre el lado del portaherramientas de la interfaz.
Dado que las ranuras de la pinza, la geometría de alivio y el tratamiento térmico influyen en cómo se cierra una pinza, vale la pena revisar el diseño de ranuras de pinzas antes de finalizar un plano: pequeños cambios ahí modifican el diámetro interior efectivo bajo apriete.
Preguntas frecuentes
P: ¿Puedo usar cualquier pinza ER32 en cualquier portapinzas ER32?
R: Mecánicamente sí, pero no se garantiza la precisión. ER32 define el cono y la envolvente nominal, no la calidad de rectificado, la clase de tolerancia del diámetro interior o la dureza. Una pinza rectificada con una clase de tolerancia distinta asentará y apretará, pero producirá una excentricidad varias veces mayor que una pinza acoplada. Verifique siempre el tipo de tuerca y el estado del cono del cuerpo antes de asumir la intercambiabilidad.
P: ¿Qué ajuste debe tener el casquillo guía en una barra de tipo suizo?
R: Normalmente el diámetro interior del casquillo debe estar dentro de aproximadamente 0,01 mm del diámetro rectificado real de la barra, y no más de aproximadamente 0,015 mm mayor. Más estrecho que eso arriesga agarrotamiento a medida que la barra y el casquillo se calientan; más holgado permite vibración, conicidad y mal acabado superficial. Mida siempre la barra real, no la medida nominal del certificado.
P: ¿Un casquillo sustituye a una pinza o trabajan juntos?
R: Trabajan juntos y realizan funciones distintas. La pinza agarra e impulsa la barra o la pieza de trabajo; el casquillo guía la soporta en la zona de corte. En un torno de tipo suizo ambos deben dimensionarse para el mismo diámetro de barra. En un portaherramientas estático normalmente no hay casquillo: la pinza sola proporciona tanto agarre como concentricidad.
P: ¿Qué hace que una pinza mantenga la medida en la primera pieza pero se desvíe después?
R: La causa habitual es la dilatación térmica. La pinza, la tuerca y el husillo se expanden a ritmos distintos, modificando el diámetro interior efectivo y la fuerza de apriete. Confírmelo midiendo la excentricidad en frío y de nuevo tras una hora de funcionamiento. Si la excentricidad se restablece tras el enfriamiento, el ajuste es demasiado estrecho para la temperatura de trabajo y debe revisarse el paso de diámetro interior.
P: ¿Cómo contrasto una pinza con el plano de un portaherramientas?
R: Haga coincidir cuatro elementos: ángulo del cono y diámetro del asiento, diámetro interior nominal y clase de tolerancia, rosca de apriete o interfaz del tirante, y longitud de agarre. Si los cuatro coinciden, la pinza es compatible. Designaciones estándar como DIN 6499 para pinzas ER le dan el cono y la envolvente, pero aún necesita el plano del portaherramientas para la rosca y el recorrido.
Recursos relacionados
- Sobre BQUQ y nuestra instalación de producción en Dongguan: /about/
- Líneas de producto de pinzas, platos y sujeción: /auto-lathe-collets/
- Platos de potencia y conjuntos de sujeción suizos: /power-chucks-swiss/
- Tendencias de fabricación y mecanizado: /industry-dynamics/
- Biblioteca completa de artículos técnicos: /bquq-blog/
- Preguntas comunes de abastecimiento y tolerancias: /faq/
- Programas de clientes y casos de aplicación: /case/
- Envíe planos para una cotización en 12 horas: /contact/

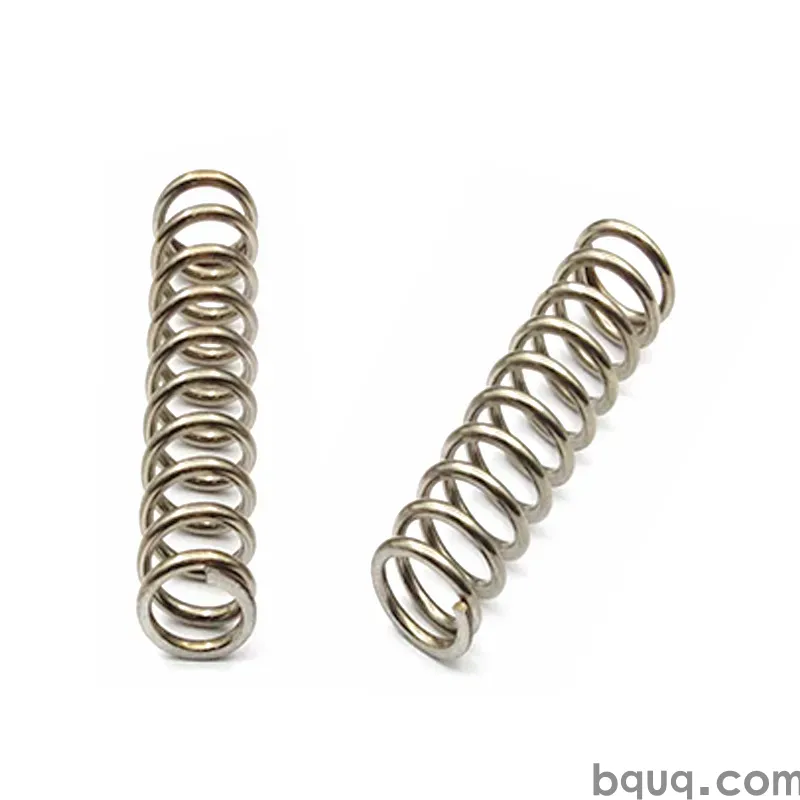

Redactado por el equipo de ingeniería de BQUQ. BQUQ (Dongguan) realiza mecanizado CNC (±0,005 mm), estampado de metal, muelles personalizados y producción de disipadores de calor en una misma fábrica ISO9001. Abastecimiento directo desde Dongguan, China — cotización en 12 horas: sc@bquq.com | WhatsApp +86 13713157787 | www.bquq.com
