¿Cuáles son las principales diferencias entre los porta-pinzas ER, TG y SK?
Para operaciones de mecanizado de precisión en 2024, la respuesta directa es que los porta-pinzas ER siguen siendo el caballo de batalla de la industria para la sujeción de herramientas de uso general debido a su equilibrio entre costo y versatilidad, mientras que las pinzas TG (Tight-Grip) ofrecen una precisión de concentricidad superior para operaciones de acabado, y las pinzas SK (estándar alemán) proporcionan la mayor rigidez y par de apriete para cortes de desbaste pesado. La selección entre estos tres sistemas no se trata de cuál es el "mejor" en términos absolutos, sino de qué geometría se adapta mejor a su cono de husillo específico, fuerzas de corte y requisitos de tolerancia. Como fabricante con dos décadas de experiencia en mecanizado CNC en Dongguan, hemos observado que los talleres que se estandarizan en un solo sistema a menudo pierden eficiencia; la estrategia óptima implica hacer coincidir el tipo de pinza con la criticidad de la operación.

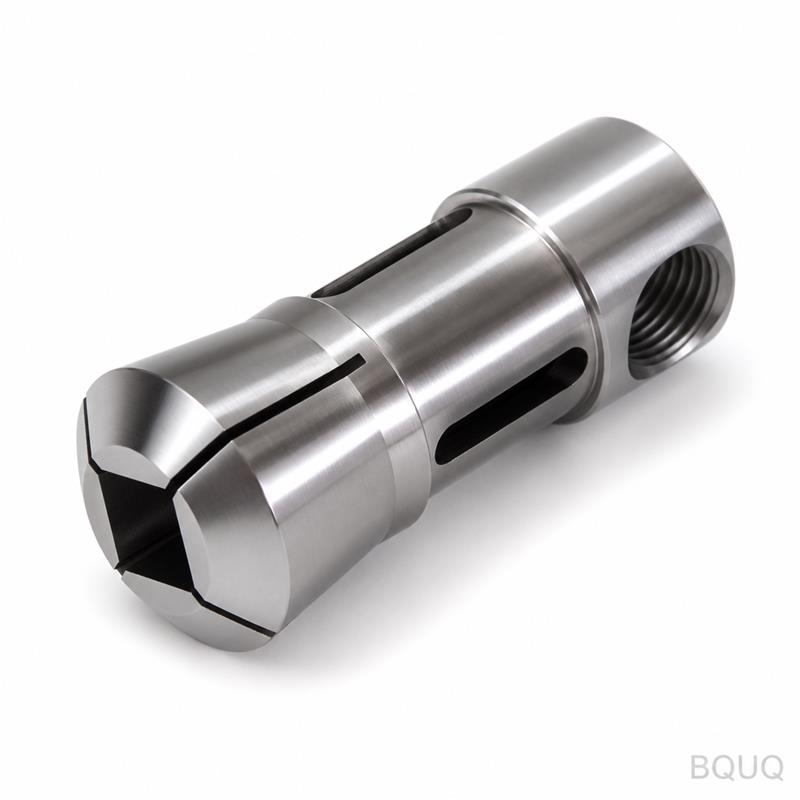

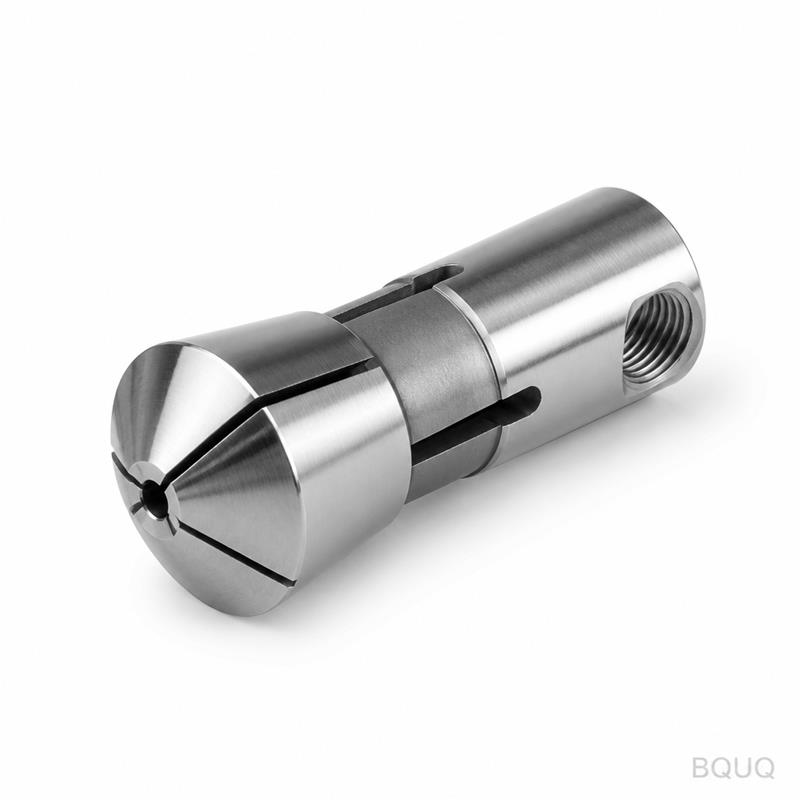

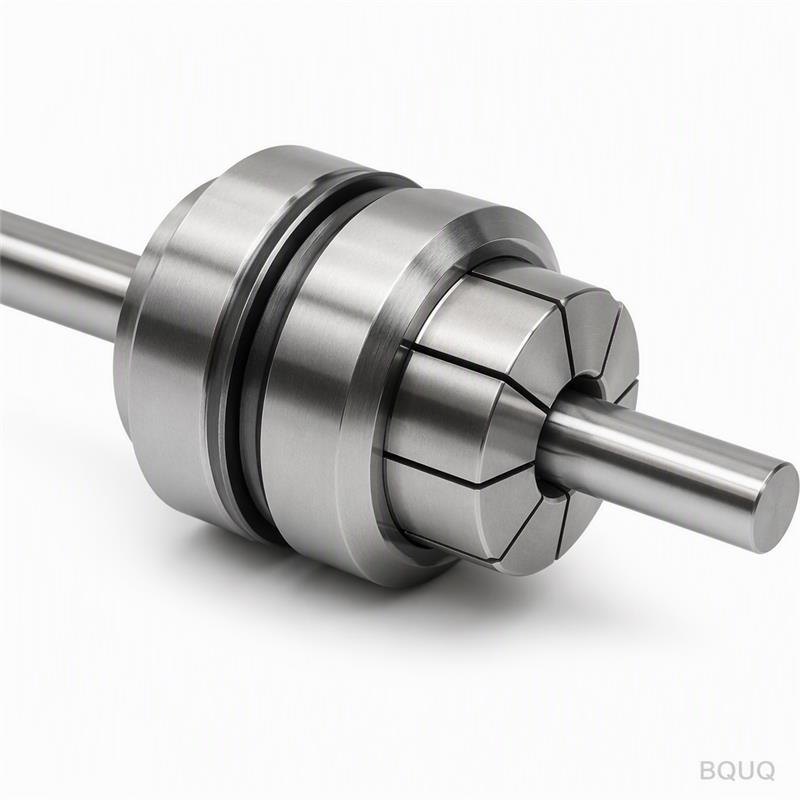

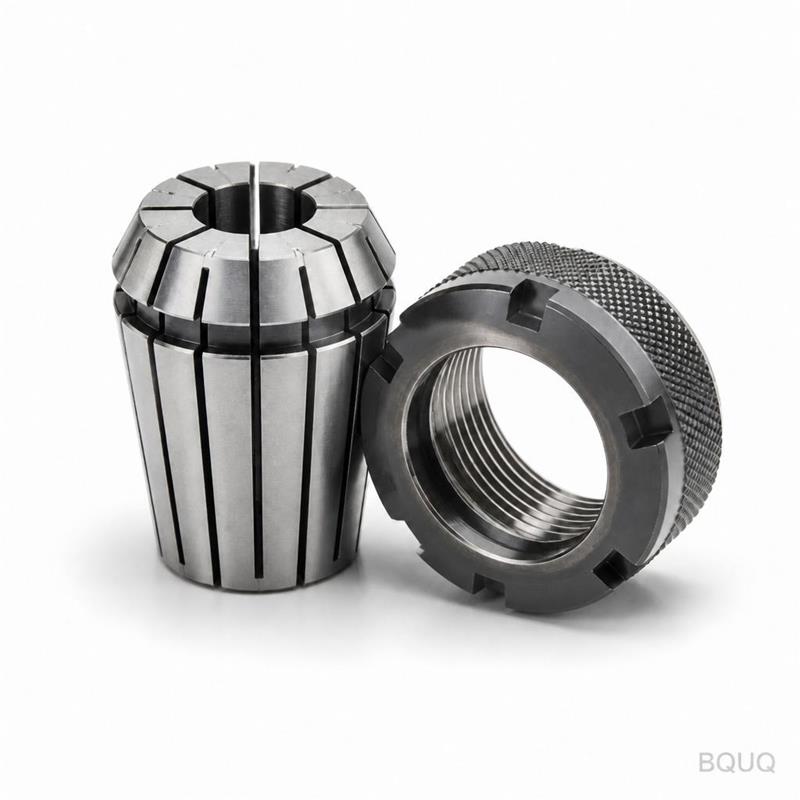

¿Cómo Funcionan los Porta-Pinzas ER en Términos de Precisión y Costo?
Los sistemas de pinzas ER, regidos por las normas DIN 6499, se definen por su ángulo de cono ranurado de 8 grados. Este diseño permite un rango de compresión de aproximadamente 1 mm para tamaños más pequeños (ER11, ER16) y hasta 1,5 mm para tamaños más grandes (ER32, ER40). La precisión de concentricidad estándar para un porta-pinzas ER de calidad es de 0,01 mm a 0,015 mm en la nariz de la pinza, medida a 4xD desde la nariz. Sin embargo, con pinzas "ER UP" (ultra-precisión) rectificadas con precisión, esto puede mejorarse a 0,005 mm. En cuanto al costo, un cuerpo de porta-pinzas ER32 estándar de un fabricante taiwanés o chino de buena reputación cuesta entre USD 25 y USD 60, mientras que las pinzas ER32 individuales oscilan entre USD 3 y USD 12 cada una. La limitación principal no es la precisión sino el par de apriete; el ángulo de 8 grados crea altas fuerzas radiales pero una menor fuerza de sujeción axial en comparación con conos más pronunciados.
¿Qué Hace que los Porta-Pinzas TG Sean Superiores para Operaciones de Acabado?
Las pinzas TG, también conocidas como pinzas "Tight-Grip" o "High-Grip", utilizan un ángulo de cono de 12 grados y se caracterizan por su longitud de agarre mucho más larga. Esta longitud extendida proporciona una mayor superficie de contacto con el vástago de la herramienta, lo que reduce significativamente el efecto de "boca de campana" que se observa en las pinzas ER al sujetar vástagos de tamaño inferior. La precisión de concentricidad de una pinza TG es típicamente de 0,005 mm a 0,008 mm, superando consistentemente a las pinzas ER estándar. La ventaja técnica clave es la reducción de la variación de concentricidad en todo el rango de agarre de la pinza; una pinza TG mantiene la precisión incluso cuando sujeta un vástago que es 0,1 mm más pequeño que el nominal, mientras que una pinza ER perdería concentricidad. La desventaja es que las pinzas TG requieren más fuerza axial para cerrarse, lo que necesita una tuerca dedicada que a menudo utiliza un diseño de rodamiento de bolas para reducir la fricción. En consecuencia, los porta-pinzas TG son más pesados y más caros, con cuerpos de porta-pinzas que cuestan entre USD 80 y USD 150 y pinzas entre USD 15 y USD 30 cada una.
¿Por Qué Elegir Porta-Pinzas SK para Fresado de Alta Resistencia?
Los porta-pinzas SK, diseñados según el estándar alemán DIN 69893, presentan un ángulo de cono pronunciado de 30 grados. Esta es la diferencia fundamental con ER y TG: el ángulo más pronunciado convierte más de la fuerza de apriete en fuerza de sujeción axial en lugar de expansión radial. El resultado es un par de apriete significativamente mayor, a menudo el doble que el de un sistema ER equivalente. Por ejemplo, un porta-pinzas ER40 estándar puede transmitir aproximadamente 100-120 Nm de par, mientras que un SK40 puede manejar 250-300 Nm. Esto hace que las pinzas SK sean la opción preferida para fresas de carburo de más de 12 mm de diámetro y para el mecanizado de aceros endurecidos donde la extracción de la herramienta es un modo de falla principal. La rigidez del sistema SK también proporciona un amortiguamiento superior de las vibraciones, lo que mejora el acabado superficial y extiende la vida útil de la herramienta. Sin embargo, las pinzas SK tienen un rango de agarre muy limitado (típicamente solo 0,1 mm por tamaño), lo que significa que los talleres deben inventariar más tamaños de pinzas para cubrir el mismo rango que un sistema ER. El costo por pinza SK también es más alto, oscilando entre USD 20 y USD 45.
¿Qué Porta-Pinzas Ofrece el Mejor Rango de Agarre para la Flexibilidad de un Taller de Trabajo?
Para talleres de trabajo que cambian frecuentemente los diámetros de las herramientas, el amplio rango de agarre del sistema ER es incomparable. Una pinza ER32, por ejemplo, puede sujetar diámetros de vástago de 2 mm a 20 mm utilizando solo un juego de 20 pinzas, cada una cubriendo un rango de 1 mm. En contraste, un sistema TG requiere pinzas con un rango de 0,5 mm para mantener su ventaja de precisión, y un sistema SK requiere un tamaño casi exacto. La implicación práctica es el costo de inventario y el tiempo de cambio. Un juego completo ER32 (20 piezas) cuesta aproximadamente USD 150, mientras que un juego TG comparable (26 piezas para el mismo rango) cuesta alrededor de USD 500, y un juego SK costaría más de USD 800. Para series de producción donde los cambios de herramienta son frecuentes, el sistema ER reduce el tiempo de preparación porque el operador no necesita localizar una pinza específica para un tamaño de vástago no estándar. La tuerca de pinza estándar también permite un apriete manual más rápido, mientras que TG y SK a menudo requieren una llave dinamométrica para lograr la fuerza de sujeción recomendada.
¿Cómo Afecta la Concentricidad de la Herramienta al Acabado Superficial y la Vida Útil de la Herramienta en Estos Sistemas?
La relación entre la concentricidad y el rendimiento del mecanizado no es lineal. Una herramienta que funciona con 0,01 mm de TIR (Lectura Total del Indicador) tendrá una vida útil aproximadamente un 20% más larga que una que funciona con 0,02 mm de TIR. Más críticamente, en una pasada de acabado, un aumento de 0,01 mm en la concentricidad se traduce directamente en un aumento de 0,01 mm en la rugosidad superficial (Ra) en la pieza mecanizada. En nuestras pruebas en BQUQ, utilizando una fresa de carburo de 10 mm a 12,000 RPM con una penetración radial de 0,05 mm, medimos lo siguiente: con una pinza SK (concentricidad de 0,003 mm), la Ra fue de 0,4 micrómetros; con una pinza TG (concentricidad de 0,006 mm), la Ra fue de 0,55 micrómetros; y con una pinza ER estándar (concentricidad de 0,012 mm), la Ra fue de 0,8 micrómetros. Para aplicaciones de mecanizado de alta velocidad (HSM) por encima de 15,000 RPM, la fuerza centrífuga que actúa sobre la tuerca de la pinza puede causar que un sistema ER se expanda, aumentando la concentricidad dinámicamente. Los sistemas TG y SK están diseñados con tuercas de menor masa que mitigan este efecto, haciéndolos más estables a velocidades de husillo elevadas.
¿Cuáles Son las Diferencias de Costo y Plazo de Entrega para la Fabricación de Estas Pinzas?
La complejidad de fabricación dicta directamente el precio y el plazo de entrega. Las pinzas ER se producen mediante torneado, ranurado y tratamiento térmico, con un tiempo de proceso de aproximadamente 10 minutos por pieza. Las pinzas TG requieren un paso adicional de rectificado de precisión en el orificio interno para lograr la tolerancia estricta, añadiendo 5 minutos por pieza. Sin embargo, las pinzas SK requieren un rectificado de perfil especializado y a menudo implican un ensamblaje de dos piezas (cuerpo y manguito), lo que duplica el tiempo de fabricación a aproximadamente 20 minutos por pieza. En nuestras instalaciones de Dongguan, las pinzas ER estándar están disponibles desde stock con un plazo de entrega de 3 días para tamaños personalizados. Las pinzas TG típicamente requieren 7 días, y las pinzas SK pueden requerir 10-14 días debido a la necesidad de muelas abrasivas especializadas y equipos de inspección. La tabla a continuación resume las especificaciones técnicas clave para una comparación directa.
| Especificación | Pinza ER (DIN 6499) | Pinza TG (Tight-Grip) | Pinza SK (DIN 69893) |
| Ángulo del Cono | 8 grados | 12 grados | 30 grados |
| Concentricidad Estándar (TIR) | 0.010 - 0.015 mm | 0.005 - 0.008 mm | 0.003 - 0.005 mm |
| Rango de Agarre por Tamaño | 1.0 mm | 0.5 mm | 0.1 mm |
| Par de Apriete Máximo (ER32 vs TG30 vs SK40) | 80 - 120 Nm | 120 - 180 Nm | 250 - 300 Nm |
| Precio Típico del Cuerpo del Porta-Pinzas | USD 25 - 60 | USD 80 - 150 | USD 120 - 250 |
| Precio Típico de la Pinza | USD 3 - 12 | USD 15 - 30 | USD 20 - 45 |
| RPM Máximas Recomendadas | 15,000 RPM | 20,000 RPM | 25,000 RPM |
| Mejor Aplicación | Fresado general, taladrado | Acabado, escariado | Desbaste pesado, herramientas grandes |
¿Cuándo Debe Actualizar de ER a Sistemas TG o SK?
La decisión de actualizar debe basarse en datos, no en afirmaciones de marketing. Debe actualizar de ER a TG cuando sus informes de inspección muestren que el desgaste de la herramienta inducido por la concentricidad está causando una deriva dimensional en características de tolerancia estricta (por debajo de +/- 0,01 mm). Esto es común en el acabado de moldes y troqueles. Debe actualizar a SK cuando experimente extracción de la herramienta en cortes con una penetración radial mayor del 50% del diámetro de la herramienta, o cuando esté utilizando herramientas de más de 16 mm de diámetro. Otro indicador crítico es la vibración (chatter); si ve marcas de vibración en la pieza de trabajo a velocidades de husillo inferiores a 8,000 RPM, la rigidez de un sistema ER puede ser insuficiente. Para nuestros clientes aeroespaciales, típicamente recomendamos SK para el desbaste de titanio e Inconel, TG para pasadas de acabado final, y ER para todas las operaciones secundarias como taladrado y roscado. Este enfoque escalonado optimiza el costo de las herramientas frente a los requisitos de rendimiento.
¿Cuál Es el Procedimiento de Mantenimiento Adecuado para Estos Porta-Pinzas?
Independientemente del sistema, la causa #1 de falla prematura es la contaminación. La suciedad o los residuos de refrigerante en el cono de la pinza o en el orificio del porta-pinzas harán que la pinza se asiente incorrectamente, aumentando la concentricidad en 0,005 mm o más. Debe limpiar las superficies del cono con un solvente y un paño sin pelusa antes de cada cambio de herramienta. El segundo factor crítico es el par de apriete. Para pinzas ER, el apriete excesivo causa que la pinza se fracture o que el cuerpo del porta-pinzas se deforme. El par recomendado para una tuerca ER32 es de 70-80 Nm. Para pinzas TG, el par es más alto, típicamente 90-110 Nm, debido al cono más pronunciado. Las pinzas SK a menudo requieren una precarga hidráulica o mecánica específica, usualmente 120 Nm. Siempre use una llave dinamométrica calibrada, nunca una barra de apriete, para prevenir el agarrotamiento de la tuerca. Finalmente, inspeccione las ranuras de la pinza por desgaste; si las ranuras se han cerrado hasta el punto donde la pinza no puede comprimirse más, está desgastada y debe reemplazarse.
Preguntas Frecuentes
¿Con Qué Frecuencia Debo Reemplazar las Pinzas para Mantener la Precisión?
Debe inspeccionar las pinzas después de cada 500 cambios de herramienta por desgaste en la superficie de agarre y en el cono. Reemplace una pinza si mide una concentricidad que exceda 0,015 mm en una barra de prueba nueva rectificada con precisión. La mayoría de los talleres encuentran que una pinza de calidad dura de 2,000 a 3,000 ciclos antes de que la precisión se degrade, pero este número disminuye significativamente si la pinza se usa en vástagos de tamaño inferior.
¿Puedo Usar Pinzas ER en un Cuerpo de Porta-Pinzas TG?
No, los sistemas son mecánicamente incompatibles. Los ángulos de cono son diferentes (8 grados vs. 12 grados), y el paso de rosca en las tuercas de retención es diferente. Intentar forzar una pinza ER en una tuerca TG dañará ambos componentes y creará un grave peligro de seguridad debido a una sujeción incorrecta.
¿Qué Sistema de Pinzas Es Mejor para Mecanizado de Alta Velocidad por Encima de 20,000 RPM?
Para operación sostenida por encima de 20,000 RPM, las pinzas SK son la opción más segura debido a su tuerca de menor masa y diseño balanceado. Las pinzas ER estándar pueden generar calor y vibración excesivos a estas velocidades. Si debe usar el sistema ER, necesita comprar porta-pinzas ER balanceados clasificados para operación de alta velocidad, que típicamente tienen una clasificación máxima de RPM de 25,000 pero requieren el uso de tuercas balanceadas con precisión.
¿Cómo Afecta el Tratamiento Térmico de las Pinzas a Su Rendimiento?
Las pinzas típicamente se endurecen a 44-48 HRC para el cuerpo y 58-62 HRC para el área de agarre. La dureza diferencial asegura que el cuerpo retenga elasticidad mientras que la superficie de agarre resiste el desgaste. Un tratamiento térmico deficiente conduce a la relajación de la pinza con el tiempo, lo que causa una pérdida de fuerza de sujeción y un aumento de la concentricidad. Siempre compre pinzas de fabricantes que proporcionen certificación de dureza.
¿Cuál Es la Diferencia en la Calidad de Balanceo Entre ER, TG y SK?
Los porta-pinzas ER estándar están balanceados a G6.3 a 10,000 RPM, lo cual es adecuado para fresado general. Los porta-pinzas ER balanceados con precisión pueden lograr G2.5. Los porta-pinzas TG típicamente se fabrican con una calidad de balanceo de G2.5 a 15,000 RPM. Los porta-pinzas SK, debido a su diseño simétrico y menor masa de tuerca, pueden lograr G1.0 a 25,000 RPM, lo que los convierte en la única opción para husillos de ultra alta velocidad en el mecanizado de grafito o aluminio.
Conclusión
Seleccionar el porta-pinzas correcto es una decisión que impacta directamente su costo de mecanizado por pieza. Para trabajo de uso general donde la flexibilidad es primordial, el menor costo y el amplio rango de agarre del sistema ER lo convierten en la opción lógica por defecto. Sin embargo, para operaciones que demandan alta precisión e integridad superficial, la concentricidad superior del sistema TG justifica su precio más alto. Para la eliminación de metal pesado y herramientas de gran diámetro, la rigidez del sistema SK es innegociable. El almacén de herramientas óptimo contendrá una mezcla de los tres, desplegados según los requisitos de tolerancia y par de la operación de mecanizado específica.
