¿Por qué los porta-pinzas ER siguen siendo el sistema de sujeción predeterminado en el mecanizado CNC?
Los porta-pinzas ER siguen siendo el sistema de sujeción por defecto porque ofrecen la mejor relación coste-rendimiento para sujetar herramientas rotativas, con una precisión de descentramiento de 0,005 a 0,015 mm y una flexibilidad de rango de sujeción que los portaherramientas rígidos no pueden igualar. Para el 80% de las operaciones estándar de fresado y taladrado, un porta-pinzas ER proporciona un par de sujeción y una precisión suficientes a un precio aproximadamente un 60% inferior al de un portaherramientas hidráulico o de contracción térmica. Esta combinación de versatilidad, repetibilidad y economía ha mantenido el sistema ER en el centro de los husillos CNC durante más de 50 años, a pesar de la disponibilidad de alternativas más especializadas.
¿Cuál Es la Razón Histórica Detrás de la Adopción Universal del Pinza ER?

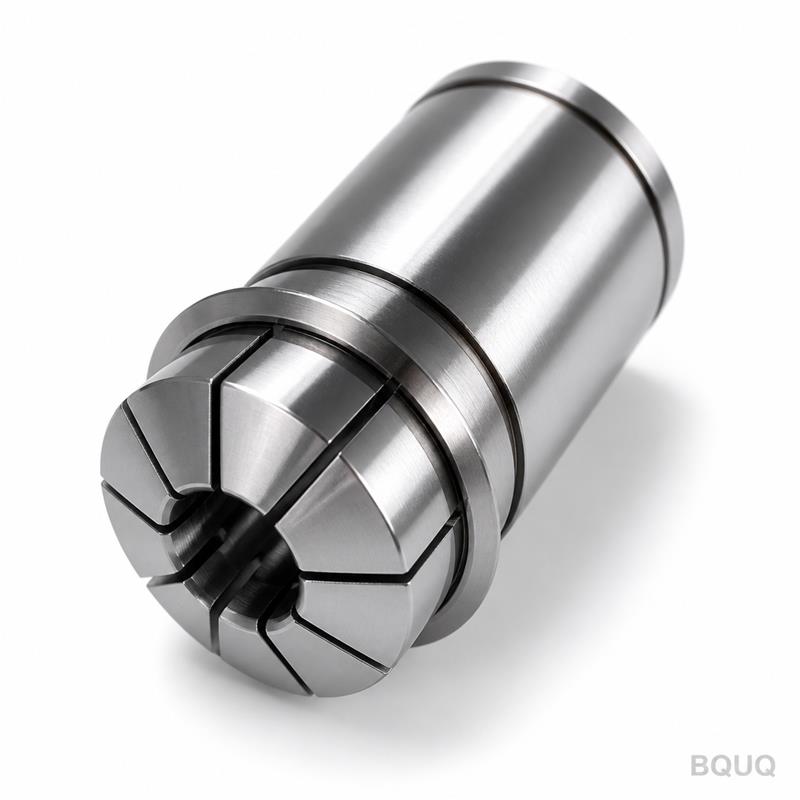

El sistema ER (Elastic Range) fue desarrollado en la década de 1970 por Rego-Fix como solución a las limitaciones de los diseños anteriores de pinzas TG y R8. La innovación clave fue un cuerpo de pinza con 8 ranuras y un ángulo de cono de 30 grados en la nariz, que permite que la pinza se comprima uniformemente alrededor del vástago de la herramienta cuando se aprieta la tuerca. Este diseño geométrico crea una fuerza de sujeción radial uniforme que se adapta a una amplia gama de diámetros de vástago dentro de un solo tamaño de pinza, una característica de la que carecían los sistemas anteriores. En la década de 1980, el estándar ER se codificó bajo la norma DIN 6499, que especificaba las dimensiones exactas para pinzas desde ER-8 hasta ER-50, garantizando la compatibilidad entre fabricantes y consolidando el sistema como referencia de la industria.
¿Cómo Logra Sus Tolerancias el Mecanismo de Sujeción del Pinza ER?
El mecanismo de sujeción se basa en un asiento cónico de 30 grados precisamente rectificado dentro del cuerpo del porta-pinzas y un cono correspondiente en la superficie exterior de la pinza. Cuando la tuerca se aprieta al valor recomendado, típicamente de 50 a 80 Nm para una pinza ER-32, la pinza es empujada hacia adelante y radialmente hacia adentro, comprimiendo las ranuras y agarrando el vástago de la herramienta. La precisión de descentramiento de una pinza ER nueva y de alta calidad está entre 0,005 mm y 0,015 mm en la nariz de la pinza, medida con una barra de prueba que se extiende 4 veces el diámetro del vástago desde la nariz. Esta precisión se logra mediante el proceso de fabricación de la pinza, donde el orificio interior se rectifica después de cortar las ranuras, y las propias ranuras están desplazadas 30 grados para evitar que la presión de sujeción cree una deformación poligonal del vástago de la herramienta.
¿Qué Factores Determinan la Fuerza de Sujeción Máxima de un Pinza ER?
La fuerza de sujeción está determinada principalmente por el tamaño de la pinza, el par de apriete y el área de contacto entre la pinza y el vástago de la herramienta. Una pinza ER-32 estándar con un orificio de 20 mm, apretada a 80 Nm, genera una fuerza de sujeción radial de aproximadamente 12 a 15 kN, lo que se traduce en una capacidad de transmisión de par de 60 a 80 Nm antes de que ocurra el deslizamiento de la herramienta. El rango de sujeción es de 1 mm por tamaño de pinza (por ejemplo, una pinza ER-32 para un vástago de 20 mm sujetará de 19 mm a 20 mm), pero el rango de trabajo recomendado es solo de 0,5 mm para mantener una concentricidad óptima. Cuando la pinza se usa en los límites exteriores de su rango, el descentramiento puede degradarse a 0,025 mm a 0,040 mm, razón por la cual las operaciones de mecanizado de precisión siempre deben usar una pinza que coincida lo más posible con el diámetro del vástago.
¿Por Qué un Pinza ER Sigue Superando a los Portaherramientas Hidráulicos y de Contracción Térmica en Muchas Aplicaciones?
Para operaciones de desbaste de alto par a velocidades de husillo superiores a 15,000 RPM, los portaherramientas de contracción térmica e hidráulicos proporcionan una rigidez y equilibrio superiores, pero conllevan inconvenientes significativos. Un portaherramientas hidráulico cuesta entre $150 y $400 por unidad, mientras que un portaherramientas de contracción térmica requiere una unidad de calentamiento por inducción que cuesta de $3,000 a $8,000, y ambos sistemas están limitados a un solo diámetro de vástago de herramienta. En contraste, un cuerpo de porta-pinzas ER cuesta de $40 a $120, y una sola tuerca ER-32 puede sujetar cualquier vástago de 2 mm a 20 mm simplemente cambiando la pinza, que cuesta de $8 a $25 cada una. Para talleres que procesan múltiples números de pieza al día, el tiempo de cambio de herramienta de 30 segundos del sistema ER frente al ciclo de calentamiento y enfriamiento de 3 a 5 minutos de un portaherramientas de contracción térmica hace que el sistema ER sea más productivo para lotes de menos de 100 piezas.
¿Cuáles Son los Límites de Rendimiento Específicos de los Pinzas ER a Altas RPM?
La limitación principal del sistema ER es su equilibrio y fuerza de sujeción a altas velocidades de rotación. A velocidades de husillo superiores a 20,000 RPM, la fuerza centrífuga que actúa sobre la tuerca de la pinza puede causar que la fuerza de sujeción disminuya hasta un 30%, lo que puede provocar la extracción de la herramienta durante cortes pesados. La velocidad máxima recomendada del husillo para un porta-pinzas ER-32 estándar es de 25,000 RPM con una tuerca equilibrada, mientras que los tamaños ER-11 y ER-16, al ser más ligeros, pueden funcionar de manera segura hasta 30,000 RPM. Para mecanizado de alta velocidad por encima de estos umbrales, los ingenieros típicamente cambian a portaherramientas HSK de contracción térmica, pero para el 95% de las fresadoras CNC que operan por debajo de 15,000 RPM, el rendimiento del pinza ER es completamente adecuado.
¿Cuánto Cuesta un Sistema de Pinzas ER en Comparación con las Alternativas?
El costo total de propiedad de un sistema de pinzas ER es dramáticamente más bajo que el de otros métodos de sujeción, especialmente al considerar la gama de diámetros de herramienta que un taller debe acomodar. Un kit de inicio ER-32 completo con cuerpo de porta-pinzas, 20 pinzas que cubren de 2 mm a 20 mm, y una llave cuesta aproximadamente de $350 a $500 de una marca de renombre como Rego-Fix, Techniks o Lyndex-Nikken. La cobertura equivalente usando portaherramientas hidráulicos requeriría 20 portaherramientas individuales a $150 cada uno, totalizando $3,000, y requeriría una unidad de bomba hidráulica que cuesta $1,200. La siguiente tabla compara las especificaciones clave y los costos de los tres sistemas de sujeción de herramientas más comunes:
| Especificación | Porta-pinzas ER | Portaherramientas Hidráulico | Portaherramientas de Contracción Térmica |
| Precisión de Descentramiento (mm) | 0,005 a 0,015 | 0,003 a 0,005 | 0,002 a 0,005 |
| Rango de Sujeción por Unidad | 1 mm (múltiples pinzas) | Diámetro fijo | Diámetro fijo |
| RPM Máximas Recomendadas | 25,000 (ER-32) | 40,000 | 60,000 |
| Tiempo de Cambio de Herramienta (segundos) | 30 | 15 | 180 a 300 |
| Costo por Portaherramientas (USD) | 40 a 120 | 150 a 400 | 80 a 250 |
| Costo para 10 Tamaños de Vástago (USD) | 500 (10 pinzas) | 1,500 a 4,000 | 800 a 2,500 más calentador |
| Transmisión de Par (Nm, vástago de 20 mm) | 60 a 80 | 100 a 120 | 120 a 150 |
| Amortiguación de Vibraciones | Moderada | Buena | Excelente |
¿Por Qué los Pinzas ER Siguen Siendo la Primera Opción para Prototipos y Producción de Lotes Pequeños?
Para prototipos y producción de bajo volumen, los factores dominantes son la velocidad de cambio y el costo de inventario, ambos favorecen al sistema ER. Cuando un programador CNC cambia una herramienta de una fresa de 10 mm a una broca de 6 mm, el sistema ER solo requiere cambiar el inserto de la pinza, lo que toma 20 segundos y no altera la posición del cuerpo del porta-pinzas en el husillo. En contraste, un portaherramientas de diámetro fijo debe retirarse del husillo, lo que requiere un ciclo de medición de compensación de altura de herramienta que añade de 1 a 2 minutos por cambio. En un trabajo típico de 10 herramientas, esta diferencia resulta en 15 a 20 minutos de tiempo de ciclo ahorrado por configuración, lo que a una tarifa de máquina de $80 por hora se traduce en $20 a $27 en ahorros por configuración.
¿Cuándo Debería un Ingeniero Elegir un Sistema de Sujeción Diferente en Lugar de un Pinza ER?
Hay tres escenarios específicos donde un pinza ER no es la opción óptima. El primero es el desbaste pesado de titanio o acero inoxidable donde el par de corte excede los 80 Nm; aquí, se requiere un portaherramientas de bloqueo lateral o un mandril de fresado con planos Weldon para evitar la rotación de la herramienta. El segundo es el acabado de ultra precisión donde el acabado superficial requerido es inferior a Ra 0,4 micrómetros, porque el descentramiento de un pinza ER dejará un patrón de marcas de herramienta visible en la pieza de trabajo. El tercero es el mecanizado de alta velocidad por encima de 25,000 RPM para aluminio donde la tuerca desequilibrada causa vibración; en este caso, un portaherramientas hidráulico o de contracción térmica equilibrado es necesario para mantener la vida útil de la herramienta y la calidad superficial. Para todas las demás aplicaciones, la combinación de precisión, flexibilidad y costo del pinza ER lo convierte en la opción lógica por defecto.
Preguntas Frecuentes
¿Cuál Es la Tolerancia Máxima de Descentramiento de un Pinza ER Nuevo?
Un pinza ER nuevo y de alta calidad de un fabricante premium tendrá un descentramiento de 0,005 mm a 0,008 mm en la nariz cuando se mide con una barra de prueba. Los pinzas estándar de grado industrial mostrarán de 0,010 mm a 0,015 mm, lo que sigue siendo aceptable para la mayoría de las operaciones de taladrado y desbaste. Para operaciones de acabado, debe seleccionar pinzas con un descentramiento certificado de 0,005 mm o menos, que típicamente están etiquetados como grado "precisión" o "UP".
¿Con Qué Frecuencia Deben Reemplazarse los Pinzas ER?
Los pinzas ER deben reemplazarse cuando el descentramiento excede 0,025 mm o cuando aparecen desgaste visible, corrosión o muescas en el orificio interior o en las superficies del cono. La vida útil promedio es de 1,000 a 2,000 cambios de herramienta, dependiendo de la limpieza del entorno y el par aplicado durante el apriete. La limpieza y lubricación regular de la pinza y las roscas de la tuerca extenderán significativamente la vida útil.
¿Puede un Pinza ER Sujetar un Vástago Métrico en un Porta-pinzas en Pulgadas?
No, el rango de sujeción de un pinza ER es exactamente 1 mm, por lo que un vástago métrico requiere un pinza métrico y un vástago en pulgadas requiere un pinza en pulgadas. Intentar sujetar un vástago de 0,375 pulgadas (9,525 mm) en un pinza de 10 mm resultará en un descentramiento excesivo y una pobre fuerza de sujeción. Siempre use el tamaño de pinza que coincida exactamente con el diámetro del vástago para un rendimiento óptimo.
¿Cuál Es el Par Correcto para Apretar la Tuerca de un Pinza ER?
El par de apriete recomendado varía según el tamaño de la pinza: ER-11 requiere de 15 a 20 Nm, ER-16 requiere de 30 a 40 Nm, ER-25 requiere de 50 a 60 Nm, y ER-32 requiere de 70 a 80 Nm. Usar una llave dinamométrica es esencial porque el apriete excesivo deforma la pinza y el apriete insuficiente causa la extracción de la herramienta. Después del apriete inicial, es una buena práctica re-apretar después de los primeros cortes para tener en cuenta la expansión térmica.
¿Funciona el Pinza ER Tanto en Operaciones de Fresado Como de Torneado?

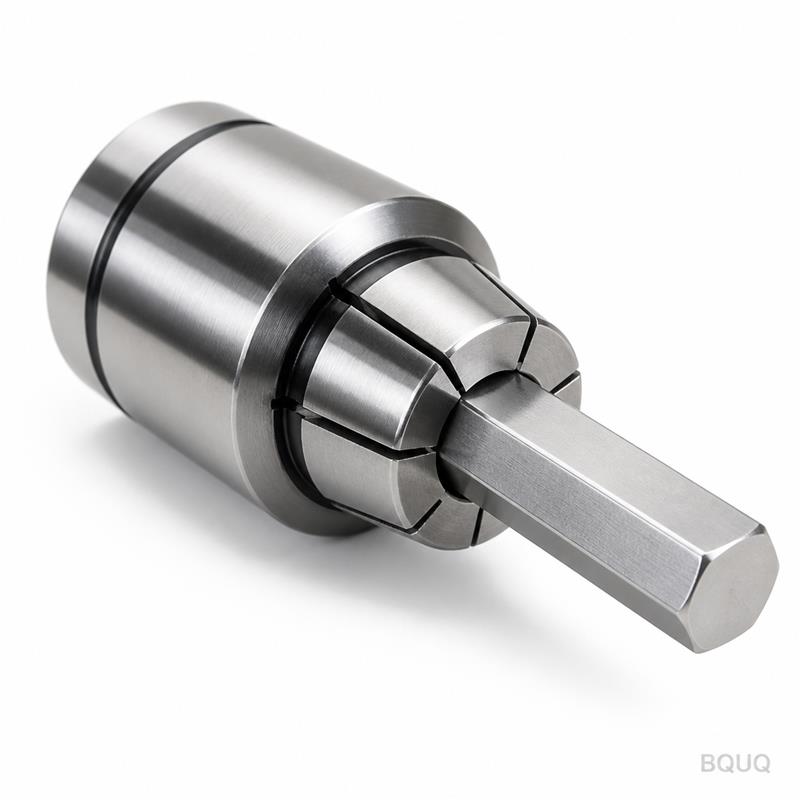

Sí, los pinzas ER se utilizan tanto en husillos de fresado como en herramientas vivas de torno, siempre que el cuerpo del porta-pinzas esté diseñado para la interfaz específica de la máquina. En aplicaciones de torneado, el porta-pinzas también se puede usar para sujetar la pieza de trabajo, no solo la herramienta de corte, con una precisión de sujeción de 0,010 mm a 0,020 mm. Para la sujeción de piezas, el pinza se monta en el husillo del torno y el material se alimenta a través del orificio, lo cual es común en tornos CNC con alimentación de barra.
¿Cuál Es la Diferencia Entre los Pinzas ER-32 y ER-40?
La diferencia principal es la capacidad de sujeción y el tamaño físico del pinza. Un pinza ER-32 tiene un orificio máximo de 20 mm y un diámetro exterior de 32 mm, mientras que un pinza ER-40 tiene un orificio máximo de 26 mm y un diámetro exterior de 40 mm. El pinza ER-40 más grande se usa para herramientas de corte más pesadas y vástagos más grandes, pero requiere un cuerpo de porta-pinzas más grande y genera fuerzas de sujeción más altas.
¿Cómo Afecta la Temperatura al Rendimiento del Pinza ER?
A temperaturas elevadas por encima de los 80 grados Celsius, el acero para resortes del pinza puede perder su memoria elástica, reduciendo la fuerza de sujeción permanentemente. Durante el mecanizado pesado, el calor generado en el filo de corte puede transferirse a través del vástago de la herramienta al pinza, por lo que es crítico usar refrigerante a través del husillo o un refrigerante de inundación externo. Se recomienda la inspección regular de las ranuras del pinza para detectar cualquier signo de decoloración por calor (azulado) para prevenir fallas repentinas de la herramienta.
