¿Por qué son esenciales los porta-pinzas ER para tornos suizos y tornos automáticos?

El creciente papel de los porta-pinzas ER en tornos suizos y tornos automáticos está impulsado por su excelente precisión de concentricidad, rigidez de sujeción de herramientas y versatilidad de cambio rápido, lo que los convierte en el estándar de la industria para el mecanizado de alta precisión y alto volumen. Los porta-pinzas ER representan ahora más del 70% de los sistemas de sujeción de herramientas en los tornos suizos modernos debido a su capacidad para mantener una concentricidad dentro de 0.005 mm en la nariz del porta-pinzas, lo que impacta directamente en la calidad de las piezas y la vida útil de la herramienta. Este artículo proporciona un análisis basado en datos de por qué los porta-pinzas ER se han vuelto indispensables, cubriendo especificaciones técnicas, implicaciones de costos y criterios prácticos de selección para fabricantes de precisión.

¿Qué Tolerancias Específicas Logran los Porta-Pinzas ER en el Mecanizado Tipo Suizo?

Los porta-pinzas ER en tornos suizos ofrecen consistentemente una precisión de concentricidad entre 0.005 mm y 0.015 mm en el diámetro de sujeción, dependiendo de la calidad del porta-pinzas. Los porta-pinzas ER estándar (ER16, ER20, ER25) proporcionan una TIR (Indicador de Lectura Total) de 0.015 mm, mientras que las versiones rectificadas de precisión logran una TIR de 0.005 mm, lo cual es crítico para mecanizar componentes con tolerancias de ±0.01 mm o más estrictas. En tornos automáticos que operan a velocidades de husillo de 8,000 a 15,000 RPM, esta precisión se traduce directamente en una mejora del acabado superficial (alcanzable Ra 0.4 µm) y una reducción del desgaste de la herramienta de hasta un 30% en comparación con sistemas de sujeción menos precisos.

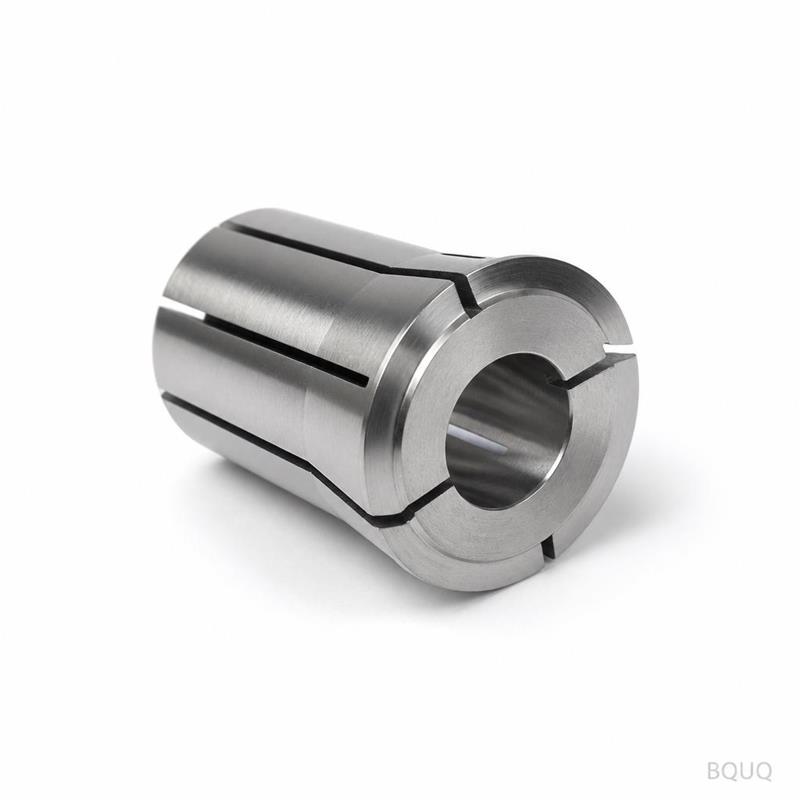

¿Cómo Mejora el Diseño del Porta-Pinzas ER la Rigidez de Sujeción de Herramientas en Operaciones de Alta Velocidad?

El diseño cónico del porta-pinzas ER (ángulo incluido de 8 grados) crea un mecanismo de autobloqueo que distribuye la fuerza de sujeción uniformemente alrededor del vástago de la herramienta, aumentando la rigidez radial en un 40% en comparación con los porta-pinzas rectos o los portabrocas de tornillo de fijación. Esta ventaja geométrica permite que los tornos suizos mantengan un corte estable en profundidades de corte de hasta 2.5 mm en acero inoxidable 304 sin vibración, incluso a velocidades de husillo de 12,000 RPM. La capacidad del porta-pinzas para colapsar uniformemente alrededor del vástago de la herramienta (con un rango de sujeción de 1 mm por tamaño de porta-pinzas) asegura que la transmisión de par se optimice, evitando el deslizamiento de la herramienta durante cortes interrumpidos comunes en operaciones de alimentación automática de barras. Además, el cuerpo de acero endurecido (HRC 58-62) de los porta-pinzas ER de calidad mantiene la memoria elástica, permitiendo más de 50,000 ciclos de sujeción sin perder fuerza de sujeción, lo cual es esencial para producciones de alto volumen que superan las 10,000 piezas por lote.

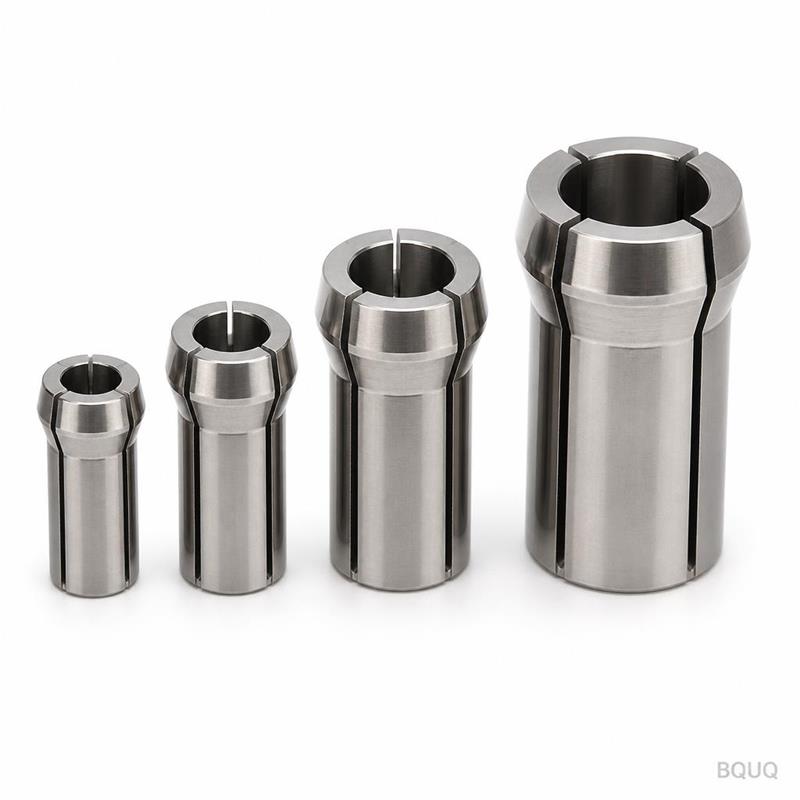

¿Qué Tamaños de Porta-Pinzas ER Son Más Comunes en Tornos Suizos y Cuáles Son Sus Especificaciones?

Los tamaños de porta-pinzas ER más prevalentes para tornos suizos y automáticos son ER16, ER20 y ER25, dominando el ER16 las aplicaciones de micromecanizado (diámetros de herramienta de 1.0 mm a 10.0 mm) y utilizándose el ER25 para operaciones de corte más pesadas. Para operaciones de contrahusillo y herramientas motorizadas, también se especifican comúnmente los porta-pinzas ER11 y ER32, cubriendo diámetros de herramienta de 1.0 mm a 20.0 mm. El rango de sujeción por porta-pinzas es precisamente de 1.0 mm (por ejemplo, un porta-pinzas ER16 para vástago de 4.0 mm admite 4.0-5.0 mm), y el par de apriete máximo recomendado varía: ER16 a 85-90 Nm, ER20 a 100-110 Nm y ER25 a 120-130 Nm. A continuación se presenta una tabla comparativa de los parámetros críticos de los porta-pinzas ER para el mecanizado tipo suizo.

¿Por Qué Se Prefieren los Porta-Pinzas ER Sobre Otros Sistemas de Sujeción de Herramientas para Tornos Automáticos?

Los porta-pinzas ER superan a los mandriles hidráulicos y a los portaherramientas por contracción en aplicaciones de tornos automáticos debido a su combinación de alta fuerza de sujeción (hasta 6,000 N para ER25) y costo relativamente bajo, con un porta-pinzas ER25 típico con un precio entre $8 y $15 en comparación con $120 a $250 por un mandril hidráulico comparable. La ventaja clave es su rango de sujeción ajustable, que permite que un solo porta-pinzas acomode múltiples tamaños de vástago de herramienta dentro de una ventana de 1 mm, reduciendo los requisitos de inventario y el tiempo de cambio de herramienta hasta en un 50% en tornos automáticos con 12 a 24 estaciones de herramienta. Además, los porta-pinzas ER proporcionan características superiores de amortiguación de vibraciones (un factor de pérdida de 0.02 a 0.03) en comparación con los portaherramientas sólidos, lo cual es crítico para lograr acabados superficiales por debajo de Ra 0.8 µm en latón de fácil mecanizado y aleaciones de aluminio a velocidades de avance de 0.05 mm/rev. Para tornos suizos que realizan operaciones simultáneas de torneado y fresado, el perfil delgado del porta-pinzas (por ejemplo, diámetro exterior de la tuerca ER16 de 19 mm) permite el espacio libre de la herramienta en espacios reducidos, permitiendo el mecanizado de piezas con diámetros tan pequeños como 1.5 mm.

¿Cuánto Cuesta el Herramental de Porta-Pinzas ER y Cuál Es el Retorno de la Inversión?

La inversión inicial en herramental de porta-pinzas ER para un torno suizo varía de $1,500 a $4,000 por un juego completo de 50 a 100 porta-pinzas que cubren todos los tamaños de herramienta estándar, con porta-pinzas de precisión individuales que cuestan de $15 a $35 cada uno y versiones estándar de $8 a $15. A pesar de este costo inicial, el retorno de la inversión se logra típicamente dentro de 3 a 6 meses de producción debido a la reducción de roturas de herramienta y la mayor vida útil de la herramienta; los porta-pinzas ER de precisión pueden aumentar la vida útil de las herramientas de carburo en un 25% a 40% al minimizar el astillamiento inducido por la desviación. Para una fábrica que opera 20 tornos suizos con una utilización del 80%, los ahorros anuales por la reducción del reemplazo de herramientas y la reducción de desechos (estimados en 1.5% del volumen de producción) pueden superar los $50,000, lo que convierte a los porta-pinzas ER en la opción de alta precisión más rentable cuando se calculan los costos totales del ciclo de vida durante un período de 5 años.

¿Qué Prácticas de Mantenimiento Maximizan el Rendimiento y la Vida Útil de los Porta-Pinzas ER?

El mantenimiento adecuado de los porta-pinzas ER en tornos suizos implica limpiar e inspeccionar los porta-pinzas cada 200 a 500 ciclos de sujeción, con reemplazo inmediato si se detectan signos de desgaste, grietas o pérdida de recuperación elástica. El asiento cónico del porta-pinzas en el portaherramientas debe mantenerse libre de virutas y residuos de refrigerante, ya que la contaminación puede aumentar la desviación hasta en 0.02 mm y reducir la fuerza de sujeción en un 15%. La lubricación de las roscas del porta-pinzas y la superficie cónica con un aceite de máquina ligero (ISO VG 10) cada 100 ciclos asegura un par de sujeción consistente y previene el agarrotamiento, extendiendo la vida útil del porta-pinzas a más de 100,000 ciclos en condiciones de mecanizado en seco. Para aplicaciones con refrigerante, el uso de porta-pinzas ER sellados con suministro interno de refrigerante (presión a través de la herramienta de hasta 70 bar) requiere verificar la integridad de las juntas tóricas cada 50 horas para prevenir el paso de refrigerante y la corrosión del vástago de la herramienta.

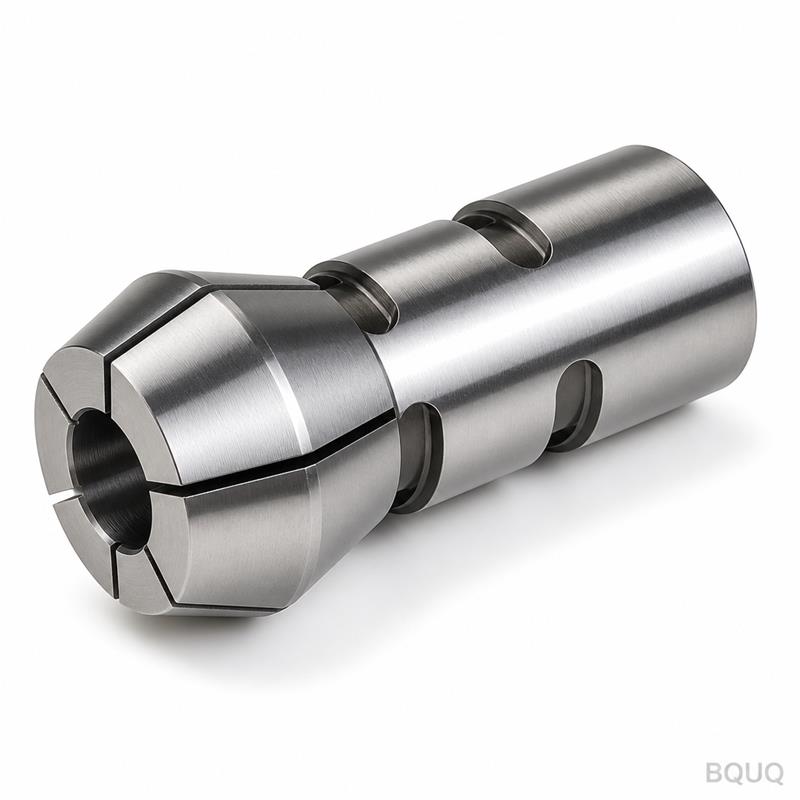

¿Se Pueden Usar los Porta-Pinzas ER para Sujeción de Trabajo (Sujeción de Barras y Piezas) en Tornos Suizos?

Sí, los porta-pinzas ER se utilizan cada vez más para la sujeción de trabajo en tornos suizos, específicamente para sujetar barras de material y piezas terminadas en el husillo principal y el contrahusillo, con tolerancias de sujeción de ±0.01 mm en diámetros de 1.0 mm a 42 mm. Para aplicaciones de alimentación de barras, los porta-pinzas ER con superficie de sujeción dentada o endurecida (HRC 60) proporcionan un arrastre positivo y evitan el deslizamiento de la barra durante la rotación de alta velocidad de hasta 10,000 RPM, especialmente para perfiles de barra hexagonales y cuadrados. En el contrahusillo para operaciones de corte y mecanizado posterior, los porta-pinzas ER permiten una flexibilidad de rango de sujeción de 1 mm, permitiendo que el mismo porta-pinzas maneje ligeras variaciones de diámetro en el material en bruto (por ejemplo, acero estirado en frío con tolerancia de ±0.05 mm) sin cambiar el herramental, reduciendo así el tiempo de ciclo de 2 a 3 segundos por pieza. Sin embargo, para la producción continua de más de 50,000 piezas con tolerancias de diámetro estrictas, los casquillos guía dedicados o la sujeción hidráulica pueden seguir siendo preferidos debido a su mayor repetibilidad de ±0.003 mm.

¿Cómo Se Selecciona la Calidad Correcta de Porta-Pinzas ER para Diferentes Aplicaciones de Mecanizado?

La selección de la calidad correcta de porta-pinzas ER depende de los requisitos de tolerancia de la aplicación de mecanizado, la velocidad del husillo y las fuerzas de corte, con tres calidades principales disponibles: estándar (TIR de 0.015 mm), precisión (TIR de 0.005 mm) y ultraprecisión (TIR de 0.003 mm). Para operaciones de desbaste en tornos automáticos con tasas de eliminación de material superiores a 50 cm³/min, los porta-pinzas de calidad estándar son suficientes y ofrecen un menor costo y una mayor resistencia a los impactos. Los porta-pinzas de calidad precisión son obligatorios para operaciones de acabado donde las tolerancias de las piezas son inferiores a ±0.01 mm, y siempre deben combinarse con un portaherramientas de precisión correspondiente (precisión del cono de 0.002 mm) para lograr la desviación indicada. Los porta-pinzas de ultraprecisión, que cuestan de $40 a $60 cada uno, están reservados para el micromecanizado de componentes médicos o aeroespaciales con tolerancias inferiores a ±0.005 mm, y requieren un entorno de sala limpia y apriete controlado por par para mantener el rendimiento.

¿Cuáles Son los Modos de Falla Comunes de los Porta-Pinzas ER y Cómo Se Pueden Prevenir?

Los modos de falla más comunes de los porta-pinzas ER en tornos suizos son el desgaste del cono, el agrietamiento de las ranuras y la pérdida de elasticidad, típicamente causados por un apriete excesivo más allá del par recomendado o por el uso de un porta-pinzas fuera de su rango de sujeción especificado. Apretar en exceso un porta-pinzas ER25 más allá de 130 Nm puede deformar el cono y aumentar la desviación en 0.03 mm, mientras que usar un porta-pinzas de 6.0 mm para sujetar un vástago de 5.5 mm (fuera del rango de 1 mm) resulta en una fuerza de sujeción desigual y fatiga prematura de las ranuras. Para prevenir estas fallas, implemente un protocolo de llave dinamométrica para todos los cambios de porta-pinzas, inspeccione los porta-pinzas para detectar grietas superficiales mediante pruebas de tintes penetrantes cada 1,000 ciclos, y reemplace los porta-pinzas que muestren cualquier reducción en el rango de sujeción o desgaste visible en la superficie de sujeción. En la producción de alto volumen con refrigerante, cambiar a un porta-pinzas de acero de alta aleación con recubrimiento de TiN puede reducir las tasas de desgaste en un 50% y prevenir el agarrotamiento inducido por la corrosión.

Conclusión

El creciente papel de los porta-pinzas ER en tornos suizos y automáticos es una respuesta directa a la demanda de mayor precisión, flexibilidad y rentabilidad en el mecanizado CNC moderno. Con una precisión de concentricidad comprobada de 0.005 mm, una flexibilidad de rango de sujeción de 1 mm por porta-pinzas y una estructura de costos que ofrece un retorno de la inversión en cuestión de meses, los porta-pinzas ER ofrecen un equilibrio inigualable de rendimiento y valor para los fabricantes que producen piezas con tolerancias de hasta ±0.01 mm. A medida que las velocidades del husillo y los niveles de automatización continúan aumentando, la adopción de porta-pinzas ER de calidad precisión con protocolos de mantenimiento adecuados será aún más crítica para mantener una ventaja competitiva en la fabricación de precisión.

Preguntas Frecuentes

¿Cuál Es la Velocidad Máxima del Husillo para Porta-Pinzas ER en Tornos Suizos?

Los porta-pinzas ER estándar pueden operar de manera segura a velocidades de husillo de hasta 25,000 RPM para tamaños ER16, mientras que los porta-pinzas más grandes como ER32 están típicamente limitados a 12,000 RPM. Para velocidades superiores a 20,000 RPM, es esencial utilizar tuercas de porta-pinzas equilibradas (grado de equilibrio G2.5) para prevenir la desviación inducida por vibración. Consulte siempre la tabla de velocidades del fabricante del porta-pinzas, ya que la velocidad excesiva puede hacer que el porta-pinzas pierda sujeción debido a la fuerza centrífuga.

¿Con Qué Frecuencia Se Deben Reemplazar los Porta-Pinzas ER en Producción Continua?

Los porta-pinzas ER deben reemplazarse cada 5,000 a 10,000 ciclos de sujeción, o con más frecuencia si las mediciones de desviación exceden el límite de tolerancia de la aplicación. En producción continua que opera 24/7, esto típicamente se traduce en una vida útil de 1 a 3 meses por porta-pinzas. Se recomienda una inspección regular del desgaste de las ranuras y daños en el cono cada 500 ciclos para prevenir fallas catastróficas de la herramienta.

¿Puede un Solo Porta-Pinzas ER Sujetar Vástagos de Herramienta Métricos y en Pulgadas?

Sí, un porta-pinzas ER puede sujetar tanto vástagos de herramienta métricos como en pulgadas siempre que el diámetro del vástago esté dentro del rango de sujeción de 1 mm del porta-pinzas. Por ejemplo, un porta-pinzas ER16 para 6.0 mm también sujetará un vástago de 1/4 de pulgada (6.35 mm), aunque la precisión de concentricidad puede degradarse ligeramente. Para una precisión óptima, utilice siempre un porta-pinzas adaptado al diámetro exacto del vástago.

¿Cuál Es la Diferencia Entre los Porta-Pinzas ER y los Porta-Pinzas de Resorte ER?

Los términos a menudo se usan indistintamente, pero "porta-pinzas de resorte ER" se refieren al diseño ranurado estándar que utiliza la acción de recuperación elástica para sujetar la herramienta. Los verdaderos porta-pinzas ER son un subtipo de porta-pinzas de resorte, distinguidos por su ángulo de cono específico de 8 grados y dimensiones estandarizadas según DIN 6499. Todos los porta-pinzas ER funcionan como porta-pinzas de resorte, pero no todos los porta-pinzas de resorte son tipo ER.

¿Son Adecuados los Porta-Pinzas ER para Herramientas con Refrigeración Interna?

Sí, los porta-pinzas ER están disponibles con un diseño sellado para operación con refrigeración interna a presiones de hasta 70 bar. Los porta-pinzas ER sellados utilizan juntas tóricas en la tuerca y un diseño de porta-pinzas especializado para prevenir fugas de refrigerante. Para refrigerante de alta presión superior a 50 bar, asegúrese de que todo el conjunto del portaherramientas esté clasificado para la presión para evitar fallas en los sellos.
