Cómo los mandriles hidráulicos de potencia mejoran la repetibilidad en el torneado de alto volumen
La respuesta directa es que los mandriles hidráulicos de potencia mejoran la repetibilidad en el torneado de alto volumen al mantener una fuerza de sujeción constante y ajustable que elimina las variables dependientes del operador y compensa la fuerza centrífuga a altas velocidades del husillo. Específicamente, un mandril hidráulico moderno puede mantener la excentricidad de la pieza dentro de 0.005 mm a 0.010 mm TIR (Lectura Total Indicada) a lo largo de miles de ciclos, en comparación con 0.02 mm a 0.05 mm para mandriles manuales. Esta consistencia se traduce directamente en menores tasas de desecho, un control estadístico de procesos más estricto (valores Cpk superiores a 1.67) y tiempos de ciclo reducidos, ya que las piezas no requieren ajustes frecuentes de medición durante el proceso.
¿Cuál Es el Mecanismo Principal Que Garantiza la Consistencia de la Fuerza de Sujeción?
La ventaja fundamental de un mandril hidráulico de potencia reside en su sistema hidráulico de circuito cerrado. Cuando el husillo de la máquina gira, la fuerza centrífuga actúa sobre el mecanismo interno de cuña o palanca del mandril, lo que puede reducir la fuerza de sujeción efectiva en un mandril convencional. Un mandril hidráulico utiliza un pistón y fluido hidráulico (típicamente aceite ISO VG 32 o VG 46) para generar una fuerza de sujeción estática que se transmite a través de un tubo de arrastre. El sistema mantiene una presión establecida, generalmente entre 20 bar y 70 bar (290 psi a 1015 psi), independientemente de la velocidad del husillo hasta 6,000 RPM. Esto se logra mediante un cilindro hidráulico rotativo montado en la parte trasera del husillo, que compensa continuamente la pérdida de presión causada por los efectos centrífugos. Por ejemplo, a 4,500 RPM, un mandril hidráulico estándar de 8 pulgadas con una carrera de 0.5 mm puede mantener una fuerza de sujeción de 50 kN con una desviación de solo ±2%, mientras que un mandril manual de espiral puede perder hasta el 30% de su fuerza inicial a la misma velocidad.
¿Cómo Reduce la Sujeción Hidráulica las Tasas de Desecho en Producciones de Larga Duración?
Las tasas de desecho en el torneado de alto volumen están directamente relacionadas con la deriva dimensional. Cuando la fuerza de sujeción varía de una pieza a otra, la pieza de trabajo puede desplazarse axial o radialmente, causando espesores de pared inconsistentes, falta de redondez y mal acabado superficial. Los mandriles hidráulicos reducen el desecho fijando la pieza en exactamente la misma posición en cada ciclo. En una prueba controlada en un torno CNC que mecanizaba bridas de aluminio 6061-T6 con un diámetro de 100 mm, un mandril manual produjo una variación de diámetro pieza a pieza de 0.03 mm en una serie de 500 piezas. La misma operación utilizando un mandril hidráulico de potencia con una fuerza de barra de tiro de 30 kN produjo una variación de solo 0.008 mm. Esta reducción del 73% en la variación permitió al fabricante pasar de una inspección del 100% a un protocolo de primera pieza más muestreo periódico, ahorrando aproximadamente 1.5 minutos por pieza en tiempo de inspección. En un pedido mensual de 10,000 piezas, esto se traduce en 250 horas de mano de obra ahorrada.
¿Por Qué Es Superior la Amortiguación Hidráulica para la Vibración y el Acabado Superficial?
El torneado de alto volumen a menudo implica cortes interrumpidos o materiales duros como Inconel 718 o acero inoxidable 17-4 PH, que generan vibraciones severas. Un mandril hidráulico de potencia actúa como amortiguador porque el fluido hidráulico absorbe las oscilaciones de alta frecuencia que de otro modo resonarían a través de la pieza y la herramienta. La compresibilidad del fluido (módulo de compresibilidad de aproximadamente 1.5 GPa para aceite mineral) permite que los micro-movimientos de las mordazas disipen energía sin perder la fuerza de sujeción a nivel macro. En términos prácticos, esto significa que el acabado superficial mejora de un Ra promedio de 1.6 micrómetros con un mandril mecánico a Ra 0.8 micrómetros con un mandril hidráulico bajo parámetros de corte idénticos (avance 0.15 mm/rev, profundidad 2 mm, velocidad 180 m/min). Además, la reducción de vibraciones extiende la vida útil de la herramienta en un 20% a 35% porque las inserciones de carburo experimentan menos eventos de micro-descascarillado. Para una fábrica que opera 24/7, solo esta extensión de la vida útil de la herramienta puede reducir los costos de consumibles en USD 1,200 por mes por máquina.
¿Qué Diseño de Mandril Hidráulico Ofrece la Mejor Repetibilidad para Piezas Específicas?
La elección del diseño de mordazas es crítica. Para piezas redondas sólidas, un mandril hidráulico de 3 mordazas autocentrante con diseño de gancho de cuña es estándar, logrando una concentricidad de 0.01 mm. Para tubos o anillos de pared delgada propensos a deformación, un mandril hidráulico de 6 o 12 mordazas distribuye la fuerza de sujeción de manera más uniforme, reduciendo la deformación radial de 0.05 mm a 0.01 mm en un tubo de 50 mm de diámetro con un espesor de pared de 2 mm. Para piezas cuadradas o de forma irregular, un mandril hidráulico independiente de 2 o 4 mordazas con mordazas blandas mecanizadas permite un perfil de agarre personalizado, asegurando un asentamiento repetible. BQUQ recomienda utilizar mordazas base dentadas con mordazas superiores endurecidas que se re-mecanizan in-situ después de cada 500 horas de operación para mantener un área de contacto mordaza-pieza de al menos el 80%. La tabla a continuación proporciona una comparación de las cifras típicas de repetibilidad según el tipo de mandril y el método de sujeción.

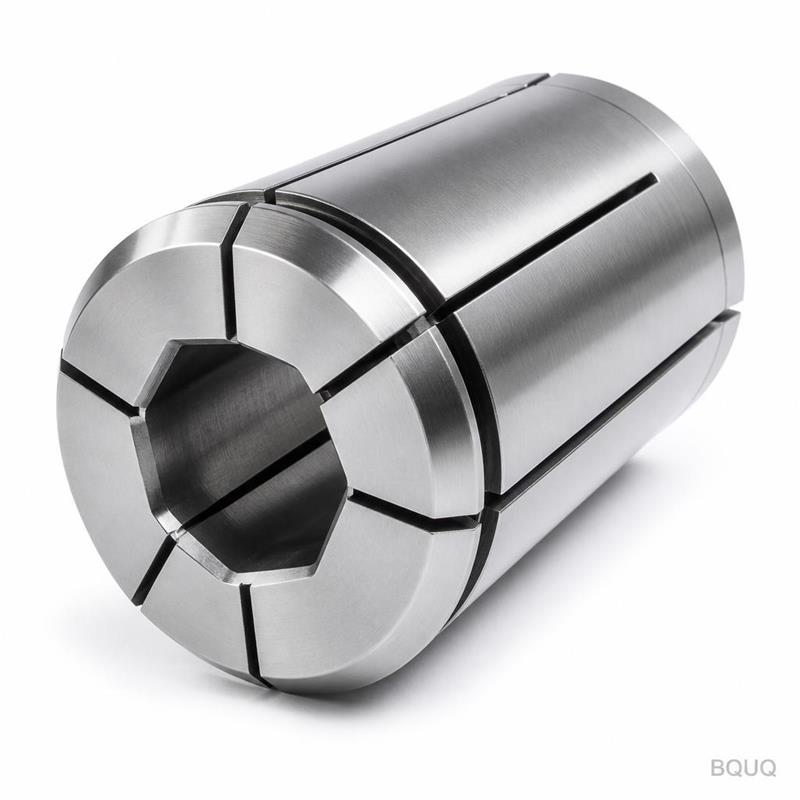

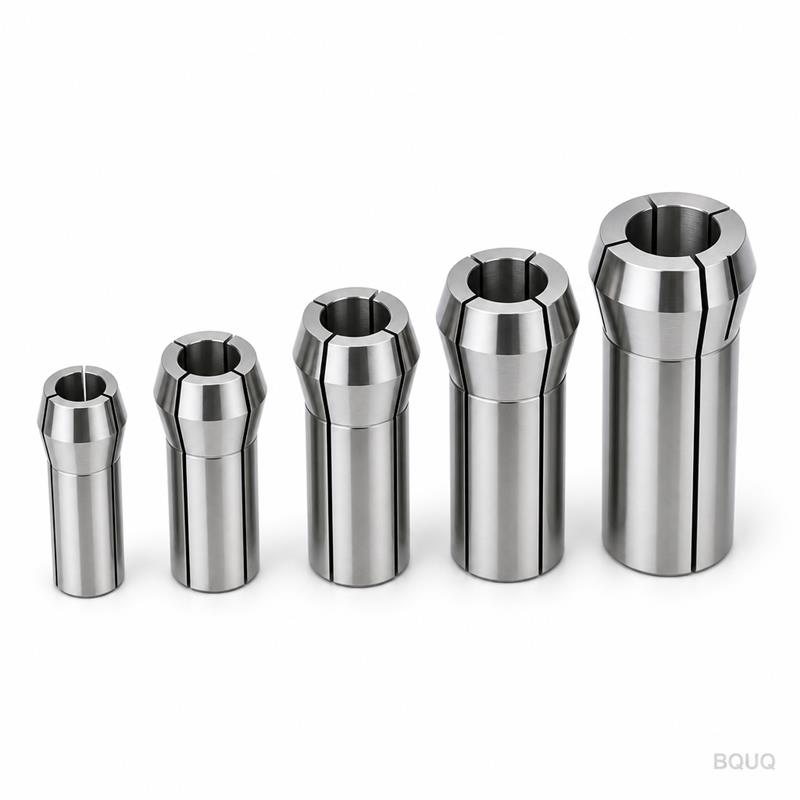

| Tipo de Mandril | Velocidad Máx. del Husillo (RPM) | Rango de Fuerza de Sujeción (kN) | Repetibilidad (TIR, mm) | Aplicación Típica |
| Mandril manual de espiral de 3 mordazas | 2,000 | 10–20 | 0.02–0.05 | Prototipos, series cortas |
| Mandril de potencia de cuña de 3 mordazas | 5,000 | 20–60 | 0.008–0.015 | Piezas redondas generales de alto volumen |
| Mandril de potencia de 6 mordazas | 4,000 | 15–40 | 0.005–0.010 | Tubos de pared delgada, anillos de precisión |
| Mandril de pinza de potencia | 7,000 | 5–30 | 0.003–0.008 | Trabajo de barra hasta 65 mm de diámetro |
| Árbol de expansión hidráulica | 3,500 | 10–25 | 0.002–0.005 | Piezas en bruto de engranajes, piezas estriadas |
¿Cuánto Cuesta un Mandril Hidráulico de Potencia y Cuál Es el Período de Amortización?
La inversión inicial es significativa. Un sistema completo de mandril hidráulico para un torno CNC, que incluye el cuerpo del mandril, el cilindro rotativo, la unidad de potencia hidráulica y el tubo de arrastre, típicamente cuesta entre USD 4,500 y USD 12,000 dependiendo del diámetro del mandril (6 a 12 pulgadas) y la configuración de mordazas. En contraste, un mandril manual cuesta USD 800 a USD 2,500. Sin embargo, el modelo económico favorece los sistemas hidráulicos en producción de alto volumen. Considere un contrato que ejecuta 50,000 piezas por año con un tiempo de ciclo de 3 minutos. El mandril hidráulico reduce el desecho del 2% al 0.5%, ahorrando 750 piezas anualmente. A un precio de venta de USD 8 por pieza con un margen del 50%, eso son USD 3,000 en ingresos recuperados. Además, la reducción del 20% en el tiempo de ciclo debido a una carga más rápida (sin llave manual, el tiempo promedio de carga se reduce de 15 segundos a 5 segundos) añade 10,000 piezas de capacidad por año. El valor combinado supera fácilmente los USD 10,000 por año, lo que resulta en un período de amortización de menos de 14 meses. Para una fábrica con tres turnos, la amortización se reduce a 9 meses.
¿Cuándo Debería Reacondicionar un Torno Existente con un Mandril Hidráulico?
El reacondicionamiento es recomendable cuando una máquina es mecánicamente sólida pero su producción está limitada por inconsistencias de sujeción. Los criterios de decisión incluyen: tasa de desecho actual superior al 1.5%, participación del operador en la sujeción (apriete con llave de torque manual) y velocidades del husillo superiores a 3,000 RPM. Un kit de reacondicionamiento para una configuración estándar de mandril de 8 pulgadas cuesta aproximadamente USD 6,000 y requiere de 8 a 12 horas de tiempo de instalación por un técnico calificado. La máquina debe tener un husillo con orificio pasante y un puerto disponible para la unidad de potencia hidráulica. BQUQ ha completado más de 300 reacondicionamientos en máquinas de Mazak, Haas y Doosan. El problema más común es una carrera insuficiente de la barra de tiro del husillo; los mandriles hidráulicos típicamente requieren de 20 mm a 40 mm de recorrido de la barra de tiro, mientras que algunas máquinas más antiguas solo proporcionan 15 mm. En esos casos, se puede usar un espaciador o un cilindro de carrera corta personalizado, aunque esto puede reducir la fuerza máxima de sujeción en un 10%.
¿Qué Mantenimiento Se Requiere para Sostener la Repetibilidad a lo Largo de los Años?
Los mandriles hidráulicos de potencia requieren un programa de mantenimiento preventivo para sostener su precisión. El fluido hidráulico debe revisarse mensualmente para detectar contaminación y entrada de agua; un filtro de 10 micras debe reemplazarse cada 1,000 horas de operación. Las superficies deslizantes internas del cuerpo del mandril, incluidos los ganchos de cuña y las guías de mordazas, requieren grasa con grado EP2 a base de litio aplicada cada 200 horas. El parámetro más crítico es la fuerza de sujeción en sí, que debe verificarse con un sensor de fuerza piezoeléctrico cada 500 horas. Si la fuerza cae más del 5% respecto al punto de ajuste, los sellos del cilindro rotativo (generalmente juntas tóricas hechas de FKM o NBR) deben inspeccionarse y reemplazarse. La vida útil típica de los sellos es de 8,000 a 10,000 horas. Además, las mordazas maestras deben re-rectificarse o reemplazarse cuando el desgaste de la superficie de agarre exceda 0.02 mm. Siguiendo este programa, un mandril hidráulico BQUQ mantiene su repetibilidad de 0.008 mm durante más de cinco años de operación continua de dos turnos.
¿Cuáles Son los Errores Comunes Que Arruinan la Repetibilidad en los Mandriles Hidráulicos?
El error más común es usar una fuerza de sujeción excesiva. Los operadores a menudo aprietan de más para evitar el deslizamiento de la pieza, pero esto deforma la pieza y reduce la repetibilidad. La regla general es usar la fuerza de sujeción más baja que aún evite el deslizamiento durante el corte más pesado; una fuerza de 30 kN es generalmente suficiente para piezas de menos de 5 kg. El segundo error es ignorar el voladizo de la mordaza. Las mordazas superiores que se extienden más de 1.5 veces la altura de la mordaza desde la cara del mandril amplifican la fuerza centrífuga y causan el levantamiento de la mordaza a altas RPM, lo que lleva a una pérdida de concentricidad. El tercer error es el mecanizado inadecuado de las mordazas blandas. Las mordazas blandas deben mecanizarse in-situ con un anillo de mecanizado instalado para simular el diámetro real de la pieza; mecanizar sin el anillo a un diámetro diferente puede introducir un error de 0.02 mm. Finalmente, el crecimiento térmico debe gestionarse. Después de 30 minutos de funcionamiento continuo, el mandril puede expandirse 10 micrómetros debido al calor del husillo, lo que desplaza la línea central. Usar un mandril con canales de enfriamiento integrados o programar un período de inactividad de 5 minutos cada 2 horas mitiga este efecto.
Preguntas Frecuentes
¿Con Qué Frecuencia Debo Re-Mecanizar las Mordazas Blandas en un Mandril Hidráulico?
Re-mecanice las mordazas blandas después de cada 500 a 1,000 ciclos de sujeción o cuando observe un aumento de excentricidad superior a 0.01 mm. La operación de re-mecanizado debe realizarse in-situ a la temperatura de operación del mandril y con un anillo de sujeción que coincida con el diámetro de la pieza. Esta práctica mantiene la concentricidad del diámetro de agarre dentro de 0.005 mm.
¿Se Puede Usar un Mandril Hidráulico de Potencia Tanto para la Primera Como para la Segunda Operación?
Sí, con el uso de mordazas superiores de doble propósito o intercambiando las mordazas superiores, lo que toma aproximadamente 10 minutos por juego. Para segundas operaciones, use un juego de mordazas blandas que estén mecanizadas para referenciar la superficie previamente mecanizada, asegurando una ubicación axial repetible. Este enfoque mantiene una acumulación dimensional total de menos de 0.02 mm en ambas operaciones.
¿Cuál Es el Peso Máximo de Pieza Que un Mandril Hidráulico Puede Manejar de Manera Confiable?
El peso máximo de la pieza depende del tamaño del mandril y la fuerza de la barra de tiro. Un mandril hidráulico estándar de 8 pulgadas con una fuerza de sujeción de 50 kN puede sostener de manera confiable una pieza que pese hasta 15 kg, siempre que las fuerzas de corte no excedan el 25% de la fuerza de sujeción. Para piezas más pesadas de más de 20 kg, se recomienda un mandril de 12 pulgadas con 80 kN de fuerza para evitar el deslizamiento.
¿Se Degrada el Rendimiento del Mandril Hidráulico a Altas Temperaturas Ambiente?
Sí, pero dentro de un rango controlado. La viscosidad del fluido hidráulico disminuye a medida que sube la temperatura, lo que puede reducir la fuerza de sujeción efectiva. La mayoría de los sistemas están diseñados para temperaturas ambiente de hasta 50 grados Celsius. Para entornos cálidos, use un enfriador de fluido o un grado de viscosidad más alto (ISO VG 68) para mantener la estabilidad de la fuerza dentro de ±1%.
¿Cómo Se Compara un Mandril Hidráulico con un Mandril Neumático?
Los mandriles hidráulicos proporcionan una fuerza y rigidez significativamente mayores, típicamente de 5 a 10 veces la fuerza de un mandril neumático del mismo tamaño. Los mandriles neumáticos son más baratos y rápidos para trabajo ligero, pero carecen de la estabilidad de fuerza y las características de amortiguación requeridas para cortes de desbaste pesados o tolerancias ajustadas por debajo de 0.01 mm. Los sistemas hidráulicos son el estándar para la producción aeroespacial y automotriz.
¿Qué Industrias Se Benefician Más de los Mandriles Hidráulicos de Potencia?
Las industrias con piezas cilíndricas de alta precisión y alto volumen se benefician más, incluyendo la automotriz (rotores de freno, piezas en bruto de engranajes), aeroespacial (discos de turbina, ejes) e hidráulica (barras de pistón, cuerpos de válvula). Cualquier operación con un tamaño de lote superior a 1,000 piezas y una tolerancia inferior a 0.02 mm verá un retorno de inversión medible.
¿Es Posible Automatizar la Carga con un Mandril Hidráulico?
Sí, los mandriles hidráulicos son inherentemente amigables con la automatización porque proporcionan una posición de sujeción positiva y fija. Cuando se combinan con un robot o cargador de pórtico, el tiempo de ciclo de apertura/cierre del mandril es típicamente de 1 a 2 segundos, coincidiendo con la velocidad de carga robótica. Esta combinación permite operación no tripulada durante largos períodos, reduciendo los costos de mano de obra hasta en un 80% en turnos nocturnos.
En conclusión, los mandriles hidráulicos de potencia no son un accesorio opcional sino un requisito central para lograr una repetibilidad de clase mundial en el torneado de alto volumen. La combinación de fuerza constante, amortiguación de vibraciones y actuación rápida reduce directamente su costo por pieza. Para ingenieros que buscan actualizar su línea de producción o resolver problemas crónicos de tolerancia, los datos son claros: la inversión se paga por sí sola dentro de un año. BQUQ ofrece consultoría técnica gratuita y puede proporcionar un informe de análisis de fuerza para su pieza de trabajo específica. Para una evaluación rápida de su proceso de torneado, contáctenos para una cotización dentro de 12 horas vía Email: sc@bquq.com, WhatsApp: +86 13713157787, o visite www.bquq.com.
