¿Qué está impulsando la creciente demanda de sistemas de portaherramientas de cambio rápido?
La creciente demanda de sistemas de portabrocas de cambio rápido está impulsada por la necesidad de reducir el tiempo de no corte, aumentar la utilización del husillo y mantener una precisión repetible en entornos de producción de alta mezcla y bajo volumen. Al permitir cambios de herramienta en menos de 10 segundos con una repetibilidad posicional de 0,002 mm, estos sistemas abordan directamente el 30% al 50% del tiempo de ciclo que a menudo se pierde en cambios manuales de herramienta en operaciones CNC convencionales. Para los fabricantes que enfrentan escasez de mano de obra y márgenes de beneficio más ajustados, el retorno de la inversión para los sistemas de cambio rápido es típicamente inferior a 6 meses, lo que los convierte en una necesidad estratégica más que en un accesorio opcional.

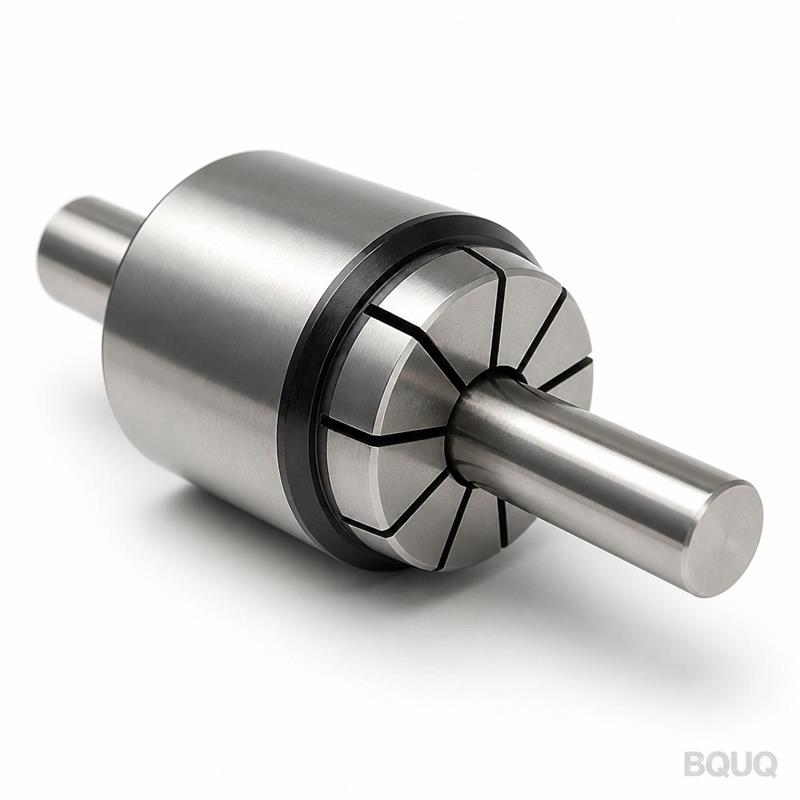

¿Cuáles Son las Especificaciones Técnicas Principales de los Portabrocas de Cambio Rápido?
Los sistemas de portabrocas de cambio rápido se definen por su geometría de interfaz, mecanismo de sujeción y métricas de repetibilidad. Los estándares más comunes incluyen HSK (Hollow Shank Taper), Capto (Coromant Capto) y VDI (Verein Deutscher Ingenieure) con clases de precisión específicas. Por ejemplo, un portabrocas HSK-A63 ofrece un ángulo de conicidad de 0,5 grados, una fuerza de sujeción de 18 kN y un descentramiento radial de 0,003 mm a 3 veces el diámetro. El sistema Capto C6 proporciona una conicidad poligonal que transmite un par de hasta 120 Nm con una repetibilidad de 0,002 mm. La fuerza de sujeción para mandriles de expansión hidráulica varía de 1500 a 3000 bar, mientras que los portabrocas de contracción térmica dependen de la expansión térmica a 350 grados Celsius para lograr un par de agarre de hasta 900 Nm. Estas especificaciones son importantes porque determinan si el sistema puede manejar el mecanizado de alta velocidad (por encima de 15,000 RPM) sin vibración o extracción de la herramienta.
¿Cómo Reduce la Tecnología de Cambio Rápido el Tiempo de Inactividad de la Máquina en la Práctica?
El principal beneficio económico de los portabrocas de cambio rápido es la reducción del tiempo de inactividad de la máquina, lo que aumenta directamente la utilización del husillo. Los cambios manuales de herramienta en un VMC (Centro de Mecanizado Vertical) típicamente toman de 3 a 5 minutos por cambio, incluyendo la medición de la herramienta y el ajuste de compensación. En contraste, un sistema de cambio rápido con herramientas preajustadas puede completar la misma operación en 15 a 30 segundos, lo que representa una reducción del 90% en el tiempo de cambio. Para un taller que realiza 20 cambios de herramienta por día, esto ahorra de 1,5 a 2 horas de tiempo productivo diariamente. Considere una operación de tres turnos con una tarifa de máquina de 120 USD por hora; el ahorro anual de implementar portabrocas de cambio rápido en una sola máquina es de aproximadamente 50,000 USD. Además, la reducción en el manejo manual disminuye el riesgo de error del operador, que representa del 5% al 10% de las piezas desechadas en configuraciones convencionales, mejorando el rendimiento de primera pasada hasta en un 8%.
¿Por Qué Son Críticos los Sistemas de Cambio Rápido para la Producción de Alta Mezcla y Bajo Volumen?
Las tendencias modernas de fabricación, como la personalización masiva y la entrega justo a tiempo, han desplazado la producción de largas series de piezas idénticas a lotes frecuentes de pequeñas cantidades. En un entorno de alta mezcla, una máquina CNC típica puede requerir de 5 a 10 herramientas diferentes por pieza, y los cambios de programa pueden ocurrir de 4 a 6 veces por turno. Sin herramientas de cambio rápido, el tiempo de cambio acumulado puede consumir el 40% de las horas de máquina disponibles, haciendo que la operación no sea rentable. Los sistemas de cambio rápido permiten el preajuste de herramientas "de un toque" fuera de línea, lo que permite a los operadores preparar el siguiente trabajo mientras la máquina aún está cortando. Datos de una encuesta de 2023 a 200 talleres de máquinas en la provincia de Guangdong mostraron que las instalaciones que usan portabrocas de cambio rápido redujeron el tiempo promedio de cambio de lote de 45 minutos a 8 minutos, una mejora del 82%. Esta capacidad permite que lotes más pequeños (por ejemplo, 50 piezas en lugar de 500) sean económicamente viables, reduciendo los costos de mantenimiento de inventario en un 15% al 20%.
¿Qué Industrias Están Adoptando los Portabrocas de Cambio Rápido Más Rápidamente?
La adopción de más rápido crecimiento de los sistemas de portabrocas de cambio rápido está ocurriendo en los sectores automotriz, aeroespacial y de dispositivos médicos, donde la precisión y la trazabilidad son innegociables. En el mecanizado de tren motriz automotriz, los sistemas de cambio rápido se utilizan para la producción de alto volumen de culatas y carcasas de transmisión, donde una tolerancia de 0,01 mm en los diámetros de los orificios es estándar. Los fabricantes aeroespaciales, como los que producen álabes de turbina y componentes estructurales, requieren portabrocas con una precisión de conicidad AT3 o mejor, lo que garantiza un descentramiento inferior a 0,005 mm a 2,5 veces el diámetro. La industria médica, que mecaniza implantes de titanio y acero inoxidable, valora la capacidad del sistema de cambio rápido para mantener la separación estéril de herramientas y reducir los riesgos de contaminación cruzada. Además, la industria electrónica, que produce disipadores de calor para refrigeración de semiconductores, utiliza portabrocas de cambio rápido para cambiar rápidamente entre microbrocas (diámetro de 0,3 mm) y fresas, con una precisión posicional de 0,005 mm. Estas industrias informan que los sistemas de cambio rápido reducen los errores de configuración en un 70% y mejoran la vida útil de la herramienta en un 12% debido a la presión de sujeción constante.

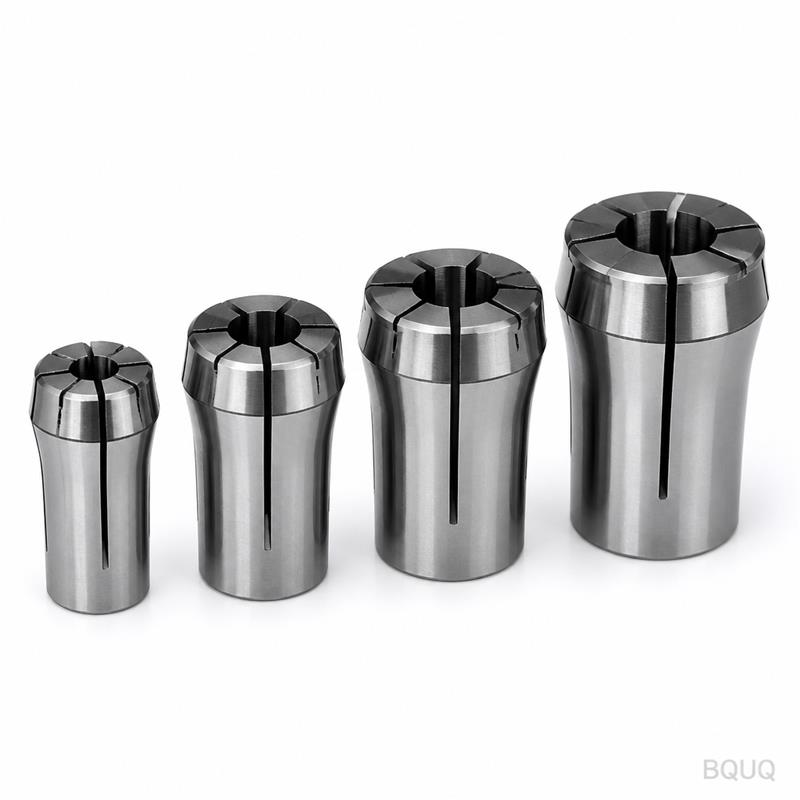

¿Cuánto Cuesta un Sistema de Portabrocas de Cambio Rápido y Cuál Es el ROI?
La inversión inicial para un sistema de portabrocas de cambio rápido varía significativamente según el tipo de interfaz, el mecanismo de sujeción y la precisión requerida. Un portabrocas estático VDI 40 básico cuesta entre 60 y 120 USD, mientras que un portabrocas de expansión hidráulica HSK-A63 varía de 250 a 450 USD. Para un sistema completo, que incluye un preajustador, pernos de retención y 20 portabrocas, la inversión total es típicamente de 8,000 a 15,000 USD por máquina. Sin embargo, el período de recuperación es corto. Suponiendo un costo de máquina de 100 USD por hora y una reducción del tiempo de inactividad de 1,5 horas por día, los ahorros mensuales son de 3,000 USD, lo que lleva a un retorno completo de la inversión en 4 a 5 meses. La siguiente tabla resume los costos típicos y las métricas de rendimiento para sistemas de cambio rápido comunes:
| Tipo de Sistema | Estándar de Interfaz | Fuerza de Sujeción (kN) | Repetibilidad (mm) | Costo por Portabrocas (USD) | Tiempo de Entrega Típico (semanas) |
| Expansión Hidráulica | HSK-A63 | 18 | 0.002 | 350 | 2 |
| Contracción Térmica | HSK-T63 | 20 | 0.003 | 280 | 3 |
| Pinza Mecánica | ER32 | 8 | 0.005 | 85 | 1 |
| Modular Capto | C6 | 22 | 0.002 | 420 | 4 |
| Estático VDI | VDI 40 | 15 | 0.010 | 95 | 1 |
¿Cuáles Son los Modos de Falla Comunes y Cómo Se Pueden Prevenir?
Los modos de falla más frecuentes para los portabrocas de cambio rápido incluyen pérdida de fuerza de sujeción, desgaste de la conicidad y extracción del husillo bajo cargas de corte pesadas. El desgaste de la conicidad ocurre cuando el portabrocas se inserta en el husillo mientras este aún está girando o cuando las superficies de la conicidad están contaminadas con refrigerante o virutas. Una conicidad desgastada más allá de 0,005 mm de redondez puede causar vibración y reducir la vida útil de la herramienta en un 30%. Para prevenir esto, los operadores deben limpiar la conicidad y el orificio del husillo con una ráfaga de aire y un paño sin pelusa antes de cada inserción, un proceso que toma solo 5 segundos. Otro problema es la expansión térmica en los portabrocas de contracción térmica; si la temperatura de la bobina de calentamiento excede los 380 grados Celsius, la dureza del portabrocas puede caer por debajo de HRC 50, lo que lleva a una falla prematura. La calibración regular de la unidad de calentamiento y el uso de una pasta térmica con un punto de fusión de 180 grados Celsius pueden mitigar este riesgo. Finalmente, la pérdida de par en las pinzas mecánicas es un problema común; volver a apretar después de los primeros 50 ciclos según la especificación del fabricante (por ejemplo, 100 Nm para una tuerca ER32) previene el deslizamiento de la herramienta.

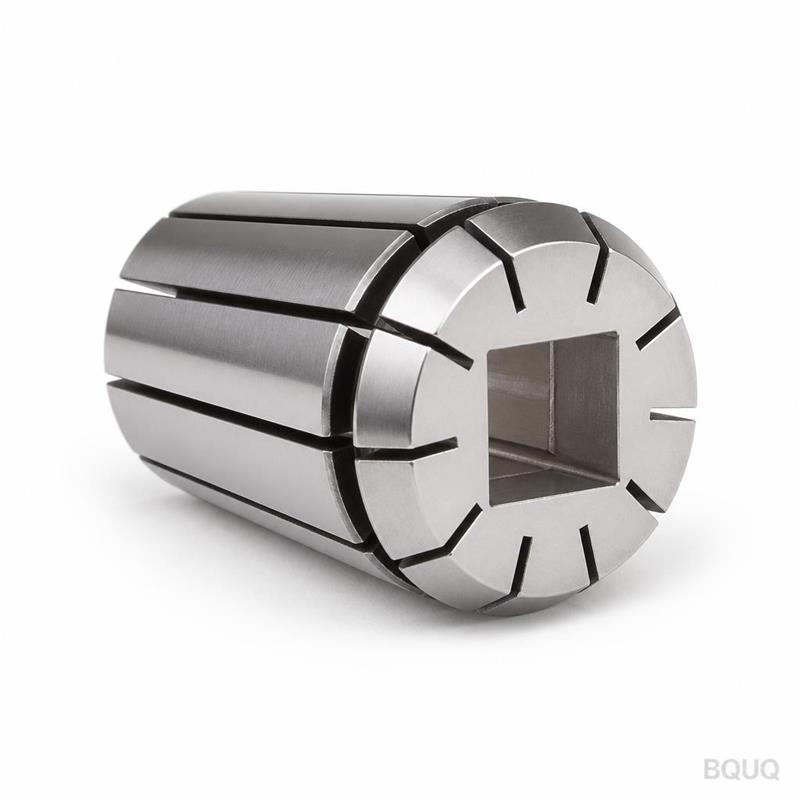

¿Cómo Se Selecciona el Portabrocas de Cambio Rápido Adecuado para Su Máquina CNC?
Seleccionar el sistema de cambio rápido correcto requiere hacer coincidir la interfaz del portabrocas con la conicidad del husillo de la máquina y los requisitos de par de la operación de corte. Primero, verifique el tipo de conicidad del husillo (por ejemplo, BT40, CAT40, HSK-63A) y la velocidad máxima del husillo; para operaciones por encima de 12,000 RPM, se recomiendan interfaces HSK o Capto sobre BT o CAT debido a su diseño equilibrado y mayor rigidez de sujeción. Segundo, evalúe las fuerzas de corte: para desbaste pesado con una fresa de extremo de 20 mm en acero, es necesario un mandril hidráulico con un par de sujeción de 300 Nm, mientras que las operaciones de acabado con una fresa de extremo de 6 mm pueden usar una pinza de precisión. Tercero, considere el voladizo de la herramienta; para voladizos que exceden 4 veces el diámetro de la herramienta, use un portabrocas de contracción térmica para minimizar el descentramiento y la vibración. Finalmente, asegure la compatibilidad con su preajustador de herramientas y software de gestión de herramientas, ya que la eficiencia del sistema de cambio rápido depende de la capacidad de preajustar herramientas fuera de línea dentro de 0,01 mm. BQUQ recomienda realizar una prueba de fuerza del perno de tracción y la barra de tiro antes de la compra; se requiere una fuerza mínima de barra de tiro de 8 kN para una retención segura.
¿Cuál Es el Futuro de las Herramientas de Cambio Rápido con Automatización e Industria 4.0?
La integración de los sistemas de portabrocas de cambio rápido con cambiadores de herramientas robóticos y software de gemelo digital es la próxima frontera en la eficiencia de fabricación. Los magazines de herramientas automatizados, combinados con chips RFID incrustados en los portabrocas, permiten el seguimiento en tiempo real del desgaste de la herramienta y la vida restante, con datos transmitidos al controlador CNC a través de un protocolo estándar IO-Link. Por ejemplo, un brazo robótico puede intercambiar una herramienta desgastada en 12 segundos sin intervención humana, utilizando las múltiples chaveteros de la interfaz de cambio rápido para la auto-orientación. Los algoritmos de mantenimiento predictivo analizan los datos de fuerza de sujeción para pronosticar el desgaste de la conicidad, alertando a los operadores 50 horas antes de que ocurra una falla. En fábricas inteligentes, el sistema de cambio rápido se convierte en un nodo de datos, informando vibración, temperatura y carga de corte al MES (Sistema de Ejecución de Manufactura). Esta conectividad reduce el tiempo de inactividad no programado en un 25% y extiende la vida útil del portabrocas en un 20%. El equipo de ingeniería de BQUQ está desarrollando actualmente un portabrocas inteligente con galgas extensiométricas integradas que pueden medir la fuerza de corte en tiempo real, con una precisión de prototipo de +/- 2%.
¿Cómo Asegura BQUQ la Calidad y Precisión en los Portabrocas de Cambio Rápido?
En las instalaciones de BQUQ en Dongguan, fabricamos portabrocas de cambio rápido con un enfoque en la geometría de la conicidad y el acabado superficial, logrando una redondez de 0,001 mm y una rugosidad superficial de Ra 0,2 micrómetros en la conicidad. Nuestras rectificadoras CNC, que operan a 2,500 RPM con muelas CBN, mantienen tolerancias de +/- 0,002 mm en el ángulo de la conicidad. Cada portabrocas se somete a una inspección del 100% utilizando una máquina de medición por coordenadas (CMM) con una resolución de 0,0005 mm, y una prueba de equilibrado dinámico a 20,000 RPM para asegurar un grado de equilibrio G2.5. Para nuestros portabrocas HSK, la fuerza de retracción se calibra a 18 kN +/- 1%, y la tasa de contacto de la conicidad se verifica para exceder el 90% usando compuesto azul. También ofrecemos modificaciones personalizadas, como portabrocas de longitud extendida hasta 160 mm y versiones con refrigerante a través con una presión nominal de 80 bar. Con 20 años de experiencia en mecanizado CNC y estampado de metales, BQUQ proporciona soporte de ingeniería para seleccionar el sistema de sujeción óptimo basado en sus parámetros específicos de material y corte.
¿Pueden los Portabrocas de Cambio Rápido Mejorar el Acabado Superficial y la Vida Útil de la Herramienta?
Sí, los portabrocas de cambio rápido mejoran directamente el acabado superficial y la vida útil de la herramienta al proporcionar una presión de sujeción constante y minimizar el descentramiento. Un mandril de expansión hidráulica con un descentramiento de 0,002 mm reduce la amplitud de vibración en un 40% en comparación con un portabrocas de pinza estándar, lo que resulta en una mejora del acabado superficial de Ra 1,6 a Ra 0,8 micrómetros en aluminio. La vida útil de la herramienta se extiende porque la fuerza de sujeción uniforme previene el microdeslizamiento, que es la causa principal del desgaste prematuro de la cara de incidencia. En una prueba de fresado de aluminio 6061-T6 a 15,000 RPM con una fresa de extremo de carburo de 12 mm, un portabrocas de contracción térmica logró una vida útil de la herramienta un 35% más larga que un portabrocas de fijación lateral. La ausencia de piezas móviles en los sistemas hidráulicos y de contracción térmica también elimina el riesgo de perder la fuerza de sujeción debido al aflojamiento de la tuerca, que es una causa común de rotura de la herramienta. Para el mecanizado de alta velocidad de acero endurecido (HRC 52), la rigidez del sistema de cambio rápido reduce la vibración en un 60%, permitiendo un aumento del 20% en la velocidad de avance mientras se mantiene la misma calidad superficial.
¿Cuáles Son las Mejores Prácticas para el Mantenimiento de los Sistemas de Portabrocas de Cambio Rápido?
El mantenimiento adecuado extiende la vida útil de los portabrocas de cambio rápido a 10,000 a 15,000 ciclos de inserción. La rutina crítica es la limpieza y lubricación de la conicidad y las superficies de sujeción antes de cada uso, utilizando un solvente que se evapore sin residuos, como alcohol isopropílico. Para los mandriles hidráulicos, verifique el nivel y la presión del aceite hidráulico cada 500 ciclos; la presión de sujeción debe permanecer dentro del 5% de la especificación inicial (por ejemplo, 300 bar). Para los portabrocas de contracción térmica, monitoree el rendimiento de la bobina de calentamiento; si el tiempo de calentamiento para alcanzar 350 grados Celsius excede los 8 segundos, la bobina puede estar degradándose. Inspeccione los pernos de tracción mensualmente; un perno de tracción desgastado puede hacer que el portabrocas se asiente demasiado profundo en el husillo, lo que lleva a una pérdida del 50% de la fuerza de la barra de tiro. Además, realice una verificación del descentramiento del husillo cada 6 meses usando un indicador de carátula con una resolución de 0,001 mm; si el descentramiento excede 0,005 mm en la línea de calibración, vuelva a rectificar la conicidad o reemplace el portabrocas. BQUQ proporciona un servicio de reacondicionamiento que vuelve a rectificar las conicidades y reemplaza los componentes desgastados a un costo del 30% de un portabrocas nuevo.
¿Cuál Es el Tiempo de Entrega Típico para Portabrocas de Cambio Rápido Personalizados?
Para portabrocas de cambio rápido estándar disponibles en stock, los tiempos de entrega son típicamente de 1 a 2 semanas. Los portabrocas personalizados, como aquellos con diámetros de vástago especiales, longitudes extendidas o canales de refrigerante únicos, requieren de 3 a 4 semanas para su fabricación en BQUQ. El proceso incluye verificación de diseño, obtención de materiales (por ejemplo, acero de aleación 8620 para el cuerpo), mecanizado CNC, tratamiento térmico a HRC 58-60, rectificado e inspección final. Para pedidos de alto volumen que exceden 100 piezas, BQUQ puede reducir el tiempo de entrega a 2 semanas utilizando accesorios dedicados y procesamiento en paralelo. En casos urgentes, está disponible un servicio express de 3 días para modificaciones simples, como agregar una superficie plana para un tornillo de fijación o cambiar la rosca de entrada del refrigerante. Al realizar el pedido, proporcione la interfaz del husillo (por ejemplo, HSK-63A), el diámetro del vástago de la herramienta, el par de sujeción requerido y la velocidad máxima de operación para asegurar las especificaciones correctas.
Conclusión
La creciente demanda de sistemas de portabrocas de cambio rápido es una respuesta directa a la necesidad de la industria manufacturera de agilidad, precisión y eficiencia de costos. Con reducciones documentadas en el tiempo de cambio de hasta el 90%, mejoras en la vida útil de la herramienta del 20% al 35% y un retorno de la inversión dentro de los 6 meses, estos sistemas ya no son un lujo sino un componente fundamental del mecanizado CNC competitivo. A medida que la automatización y la fabricación basada en datos continúan evolucionando, el portabrocas de cambio rápido servirá como la interfaz crítica entre el husillo de la máquina y la herramienta de corte, permitiendo la flexibilidad requerida para las fábricas del futuro. Para los ingenieros que evalúan su estrategia actual de herramientas, los datos son claros: implementar sistemas de cambio rápido produce beneficios operativos y financieros inmediatos.
¿Cuál Es la Diferencia Entre los Sistemas de Cambio Rápido HSK y Capto?
HSK utiliza un vástago cónico hueco que se expande bajo presión de sujeción, proporcionando tanto ubicación radial como axial, mientras que Capto utiliza una conicidad poligonal que ofrece mayor transmisión de par y propiedades de auto-centrado. HSK se prefiere típicamente para mecanizado de alta velocidad por encima de 20,000 RPM,
