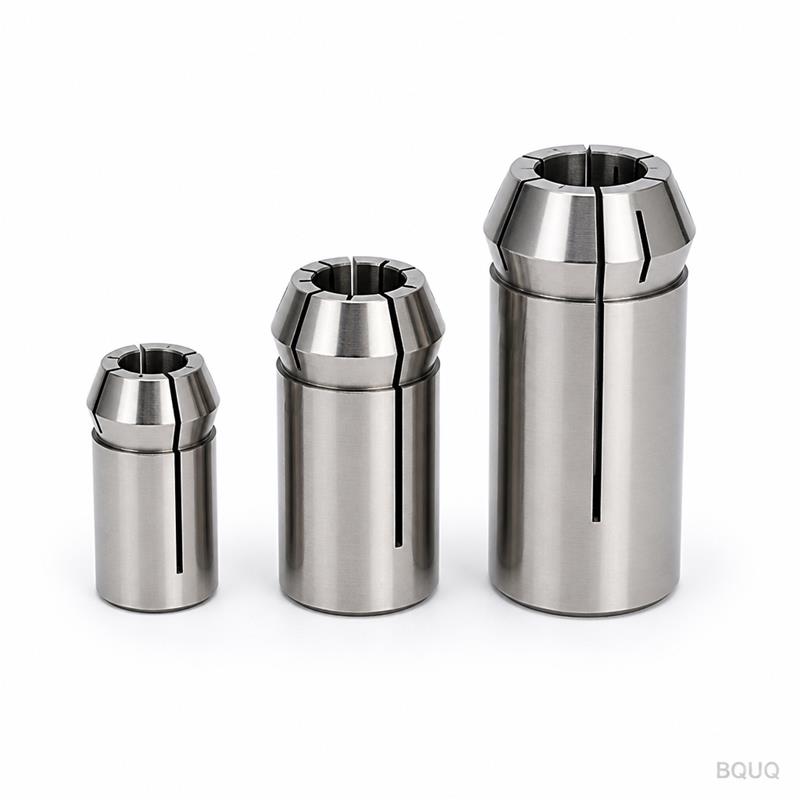

¿Cómo están impulsando los tornos suizos la demanda de pinzas en piezas médicas y de relojería?
La respuesta directa es que los tornos tipo suizo están impulsando la demanda de pinzas en piezas médicas y de relojería porque su diseño de cabezal deslizante requiere que las piezas de trabajo se alimenten a través de un casquillo guía, lo que hace necesaria una pinza de precisión para cada diámetro y perfil de barra. Esta arquitectura fundamental significa que cada nueva especificación de pieza —ya sea un tornillo de hueso de titanio o un piñón de latón para reloj— requiere una pinza dedicada de alta precisión para mantener tolerancias de ±0,005 mm o menos. A medida que aumenta la miniaturización de los dispositivos médicos y la complejidad de los relojes de lujo, la variedad de tamaños y formas de materia prima se expande, lo que incrementa directamente el volumen y la especificidad de los pedidos de pinzas.
¿Qué Tolerancias Específicas Requieren los Tornos Tipo Suizo de las Pinzas?
Los tornos tipo suizo logran una precisión excepcional al soportar la pieza de trabajo inmediatamente adyacente a la herramienta de corte, pero este soporte solo es tan bueno como la pinza que sujeta la barra. Para componentes médicos y de relojería, la excentricidad (concentricidad) requerida de la pinza debe mantenerse dentro de 0,003 mm a 0,005 mm (3 a 5 micras) para garantizar que la pieza final cumpla con su propia tolerancia de ±0,01 mm. Una pinza ER estándar utilizada en un torno convencional típicamente ofrece una excentricidad de 0,015 mm, que es inadecuada para el mecanizado suizo; en consecuencia, los fabricantes deben usar pinzas rectificadas de precisión (a menudo hechas a medida) que garanticen 0,003 mm TIR (Lectura Total del Indicador) en la punta. Este nivel de precisión es innegociable para piezas como ejes de volante de reloj o guías médicas, donde una desviación de 2 micras puede causar fallas funcionales o rechazo en una inspección en sala limpia.
¿Cómo Aumenta el Principio del Cabezal Deslizante el Desgaste y la Frecuencia de Reemplazo de las Pinzas?
El eje Z del cabezal deslizante mueve toda la barra y el conjunto de pinza hacia adelante contra una herramienta de corte estacionaria, lo que significa que la pinza no es solo un dispositivo de sujeción, sino un componente de desgaste que experimenta fricción axial continua y tensión de sujeción radial. Durante un solo turno de 8 horas, un torno suizo puede ciclar la apertura y cierre de la pinza más de 3,000 veces, y cada ciclo implica sujetar una nueva sección de barra con alta fuerza de sujeción (a menudo 80-120 Nm de par). Esta tensión repetida causa desgaste en las mordazas de acero endurecido de la pinza, con un cambio dimensional medible que ocurre después de aproximadamente 20,000 a 30,000 ciclos para pinzas de acero estándar. Para titanio de grado médico o acero inoxidable (316L), la naturaleza abrasiva de estas aleaciones acelera el desgaste de la pinza en un 30-40%, forzando el reemplazo cada 2 a 3 semanas en producción de alto volumen, en lugar del intervalo de 6 semanas típico para piezas de relojería de latón.
¿Por Qué Son Esenciales los Perfiles de Pinza Personalizados para las Geometrías de Piezas Médicas y de Relojería?
Las piezas médicas y de relojería a menudo utilizan secciones transversales de barra no estándar, como perfiles hexagonales o cuadrados para tornillos de reloj, o varillas micro-acanaladas para dispositivos implantables, que no pueden sujetarse de manera confiable con pinzas de orificio redondo. Una pinza redonda estándar ejerce presión radial uniforme, pero un perfil hexagonal requiere una pinza con seis superficies de sujeción precisamente anguladas para evitar deformar la pieza y prevenir la rotación durante el corte. Por ejemplo, un torno suizo que produce un tornillo de hueso hexagonal de 1,5 mm requiere una pinza rectificada a medida con un orificio hexagonal de 1,5 mm AF (entre caras), mecanizada con una tolerancia de +0,005/-0,000 mm, con un costo de entre $180 y $350 por unidad. De manera similar, la relojería utiliza pinzas con orificios escalonados para acomodar piñones con hombros, y estos perfiles personalizados no pueden sustituirse con pinzas ER o 5C estándar, lo que obliga a la compra a proveedores especializados con plazos de entrega de 3 semanas.
¿Qué Materiales y Recubrimientos de Pinzas Son los Más Adecuados para el Mecanizado Suizo de Alto Volumen?
La elección del material de la pinza impacta directamente la vida útil de la herramienta y la calidad de la pieza, y para tornos suizos, el estándar de la industria es acero de herramientas endurecido (por ejemplo, AISI 4140 o 8620) o carburo sólido para trabajos de microdiámetro por debajo de 3 mm. Para aplicaciones médicas que mecanizan aleaciones de titanio (Ti-6Al-4V), una pinza recubierta con Nitruro de Titanio (TiN) o Nitruro de Cromo (CrN) reduce la fricción y el desgaste hasta en un 50%, con una dureza superficial de 2,500-3,000 HV en comparación con 700 HV para acero sin recubrir. Para piezas de relojería hechas de latón o alpaca (níquel plata), se prefiere una pinza de acero pulida sin recubrir con una dureza de 58-60 HRC para prevenir el agarrotamiento y mantener un acabado superficial suave en la pieza decorativa. La tabla a continuación resume las especificaciones típicas de pinzas para estas dos industrias:
| Aplicación | Diámetro de Barra (mm) | Material de la Pinza | Recubrimiento Recomendado | Tolerancia de Excentricidad (mm) | Costo por Pinza (USD) | Vida Útil Esperada (ciclos) |
| Médico (Tornillo de Hueso de Titanio) | 2.0-4.0 | Carburo Sólido | CrN (Nitruro de Cromo) | 0.003 | $250-$400 | 15,000 |
| Médico (Guía de Acero Inoxidable) | 0.5-1.5 | Acero de Herramientas Endurecido | TiN (Nitruro de Titanio) | 0.004 | $120-$200 | 20,000 |
| Relojería (Piñón de Latón) | 1.0-3.0 | Acero de Herramientas Endurecido | Ninguno (Pulido) | 0.005 | $80-$150 | 30,000 |
| Relojería (Tornillo Hexagonal) | 1.5 (Hex) | Acero de Herramientas Endurecido | Ninguno (Pulido) | 0.005 | $180-$350 | 25,000 |
¿Cuánto Cuesta el Herramental de Pinzas de Precisión para una Nueva Pieza Tipo Suizo?
La inversión inicial en pinzas para una nueva pieza médica o de relojería puede oscilar entre $500 por una sola pinza redonda estándar y más de $2,500 por un conjunto de cinco pinzas de perfil personalizado necesarias para una secuencia de mecanizado de múltiples operaciones. Una pinza redonda de precisión estándar (por ejemplo, 20 mm de diámetro, orificio de 1/8 de pulgada) de una marca reconocida como Schaublin o Hainbuch cuesta entre $90 y $160, mientras que un perfil hexagonal o cuadrado personalizado comienza en $200 debido al mecanizado por electroerosión por hilo (EDM) o rectificado de perfil requerido. Además, los operadores de tornos suizos típicamente compran una "pinza maestra" y un conjunto de "pastillas" (insertos intercambiables) para cada tamaño de barra; una pinza maestra con pastillas cuesta $300-$500, pero las pastillas en sí cuestan $40-$70 cada una, y se necesita un juego de pastillas por cada diámetro específico. Para una fábrica que produce 10 componentes de relojería diferentes, esto se traduce en un presupuesto anual de pinzas de aproximadamente $15,000-$25,000, que es un gasto operativo significativo pero necesario.
¿Cómo Pueden los Fabricantes Optimizar la Vida Útil de las Pinzas y Reducir el Tiempo de Inactividad?
Para maximizar la vida útil de las pinzas, los fabricantes deben implementar un programa de mantenimiento preventivo que incluya limpieza ultrasónica del cono y el orificio de la pinza cada 500 horas de operación para eliminar finos metálicos y residuos de refrigerante. La lubricación adecuada con un aceite de alta viscosidad (por ejemplo, ISO VG 68) en las roscas externas y el cono de la pinza reduce la fricción, y ajustar la presión de sujeción al mínimo requerido (típicamente 50-60% del máximo) previene el sobreesfuerzo de las mordazas. Por ejemplo, un fabricante de piezas médicas que produce 10,000 tornillos de titanio al mes puede reducir la frecuencia de reemplazo de pinzas de cada 2 semanas a cada 4 semanas al cambiar a una pinza de carburo recubierta con CrN y reducir la fuerza de sujeción de 100 Nm a 70 Nm. Además, usar un sistema de pinza de "tracción" (donde la pinza se retrae hacia el husillo para sujetar) en lugar de un tipo de "empuje" reduce la tensión axial en la barra, extendiendo la vida útil tanto de la pinza como del casquillo guía en un 20-30%.
¿Por Qué Es Crítica la Selección de la Pinza para el Acabado Superficial en Piezas de Relojería y Médicas?
La fuerza de sujeción de la pinza influye directamente en el acabado superficial de la pieza terminada porque cualquier deslizamiento microscópico o vibración durante el corte se transfiere a la pieza de trabajo, creando marcas de vibración o líneas de herramienta. Para piezas de relojería que requieren un pulido espejo (Ra 0.05-0.1 micrómetros), una pinza desgastada o de tamaño incorrecto con 0.01 mm de excentricidad causará marcas de herramienta visibles que requieren pulido secundario, añadiendo un 30-50% al costo de producción. En implantes médicos, la rugosidad superficial (Ra) debe estar por debajo de 0.2 micrómetros para prevenir la adhesión bacteriana, y una pinza de alta precisión asegura condiciones de corte estables que logran esto sin operaciones de acabado adicionales. En consecuencia, los ingenieros especifican pinzas con un rango de sujeción de +0.01/-0.005 mm relativo al diámetro de la barra, asegurando que la pinza sujete firmemente pero no deforme la pieza, lo cual es especialmente crítico para cajas de reloj de pared delgada o cánulas médicas huecas.
Preguntas Frecuentes
¿Cuál Es la Diferencia Entre una Pinza de Casquillo Guía y una Pinza de Husillo Principal?
Una pinza de casquillo guía (también llamada pinza de "subhusillo" o "casquillo") soporta la barra justo en la zona de corte para eliminar la deflexión, mientras que la pinza del husillo principal sostiene y hace girar la barra. La pinza del casquillo guía típicamente tiene una tolerancia más estricta (0.002 mm de excentricidad) y se desgasta más rápido porque está más cerca de la acción de corte. Ambas deben coincidir en diámetro y material para asegurar una alimentación suave.
¿Se Pueden Usar Pinzas ER Estándar en Tornos Tipo Suizo?
No, las pinzas ER estándar generalmente no se recomiendan para tornos tipo suizo porque su excentricidad (0.015 mm) es demasiado alta y su longitud de sujeción es demasiado corta para un soporte adecuado. Los tornos suizos requieren pinzas "ranuradas" o de "solo tensión" con una superficie de apoyo más larga y un ángulo de cono de 30 o 45 grados específico del husillo de la máquina. Usar pinzas ER arriesga deflexión de la pieza y rotura prematura de la herramienta.
¿Con Qué Frecuencia Debo Reemplazar las Pinzas en un Torno Suizo que Opera 24/7?
Para operación continua 24/7 en acero o titanio, reemplace las pinzas de acero estándar cada 3-4 semanas o después de 20,000-25,000 ciclos. Para pinzas de carburo, puede extender esto a 6-8 semanas, pero debe inspeccionar el desgaste (aumento medido de la excentricidad) cada 500 horas. Siempre reemplace las pinzas en pares si usa un casquillo guía y un husillo principal para mantener una precisión equilibrada.
¿Qué Marca de Pinzas Es la Mejor para el Mecanizado de Titanio de Grado Médico?
Marcas como Schaublin, Hainbuch y REGO-FIX son líderes de la industria para titanio de grado médico porque ofrecen pinzas de carburo con recubrimientos CrN o DLC (Carbono Tipo Diamante). Estas marcas proporcionan certificados de excentricidad por debajo de 0.003 mm y tienen pastillas reemplazables para eficiencia de costos. Para diámetros muy pequeños (menos de 1 mm), considere pinzas de carburo sólido rectificadas a medida de fabricantes especializados suizos.
¿Cuál Es el Plazo de Entrega para Pinzas de Perfil Personalizado?
Las pinzas personalizadas con perfiles hexagonales, cuadrados o escalonados típicamente requieren un plazo de entrega de 2-3 semanas desde el pedido hasta la entrega, incluyendo consulta de diseño y mecanizado por electroerosión por hilo. Los pedidos urgentes con un tiempo de respuesta de 5-7 días son posibles pero incurren en un recargo del 30-50%. Es recomendable pedir pinzas de repuesto en la configuración inicial de la pieza para evitar tiempo de inactividad.
¿Cómo Mido la Excentricidad de la Pinza en un Entorno de Producción?
Use un indicador de carátula de precisión (resolución 0.001 mm) montado en una base magnética, colocado contra el orificio interior de la pinza mientras está sujeta a una barra de referencia. Gire el husillo manualmente o a baja RPM (50-100) y registre el TIR máximo. Si la excentricidad excede 0.005 mm para piezas médicas, reemplace la pinza inmediatamente.
¿Afecta la Fuerza de Sujeción de la Pinza a la Redondez de la Pieza?
Sí, una fuerza de sujeción excesiva puede deformar piezas de pared delgada (por ejemplo, cajas de reloj con paredes de 0.5 mm), causando falta de redondez o "lobulación" (distorsión de 3 lóbulos). Para evitar esto, use una pinza con un área de contacto más grande o un diseño de "deformación cero" con ranuras de alivio. Para piezas delgadas, reduzca la presión de sujeción hidráulica al 30-40% del máximo y mida el diámetro de la pieza antes y después de la sujeción.
En conclusión, el auge de los tornos tipo suizo en la fabricación médica y de relojería ha aumentado fundamentalmente la demanda de pinzas de alta precisión y específicas para la aplicación. La necesidad de tolerancias a nivel de micras, perfiles personalizados y materiales resistentes al desgaste hace que las pinzas sean un consumible crítico que impacta directamente la calidad de la pieza y la economía de producción. Al comprender los requisitos técnicos —desde tolerancias de excentricidad hasta la selección de recubrimientos— los fabricantes pueden optimizar su estrategia de herramental, reducir el tiempo de inactividad y mantener una ventaja competitiva en estos sectores exigentes.
