¿Por qué los talleres están controlando más de cerca la concentricidad de los porta-pinzas ER en 2024?
La respuesta directa es que los talleres están controlando el descentramiento de los porta-pinzas ER más de cerca porque el mecanizado de alta velocidad (HSM) y los contratos aeroespaciales y médicos con tolerancias estrictas lo exigen, con umbrales de descentramiento aceptables que caen de los tradicionales 0,005 mm a menos de 0,002 mm. Este cambio está impulsado por el impacto medible del descentramiento en la vida útil de la herramienta (hasta un 60% de reducción), el acabado superficial (valores Ra que se degradan en 0,4 µm o más) y la longevidad de los rodamientos del husillo. En consecuencia, los fabricantes de precisión están pasando de programas de reemplazo periódicos a un monitoreo basado en condiciones, utilizando ajustadores de herramienta láser y porta-pinzas de expansión hidráulica para verificar la concentricidad en cada configuración.

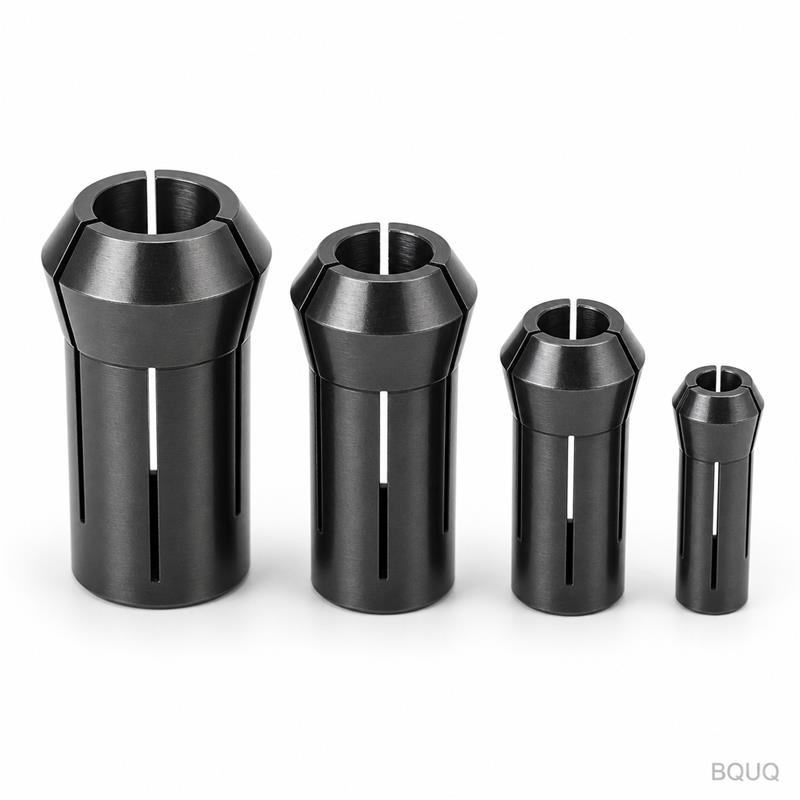

¿Cuál es la Tolerancia Exacta de Descentramiento que Debe Mantener un Porta-Pinzas ER?
Un porta-pinzas ER de alta calidad nuevo (ER16, ER25, ER32) debe mantener un TIR (Indicador de Descentramiento Total) de 0,005 mm (0,0002 pulgadas) o mejor en la nariz del porta-pinzas cuando se mide a 10 mm de la cara del mismo. Sin embargo, la medición crítica es "en el filo de corte", que puede estar a 30-50 mm de la cara del porta-pinzas; aquí, una buena configuración debería mantener aún 0,008-0,010 mm de TIR debido a la rigidez del cono. Para comparar, un porta-pinzas hidráulico estándar mantiene 0,003 mm, mientras que un porta-pinzas por contracción térmica logra 0,002 mm. El impulso hacia un control más estricto se debe a que un aumento de 0,010 mm en el descentramiento a 15,000 RPM puede causar una reducción del 20% en la vida útil de la herramienta y un aumento visible en las marcas de vibración.

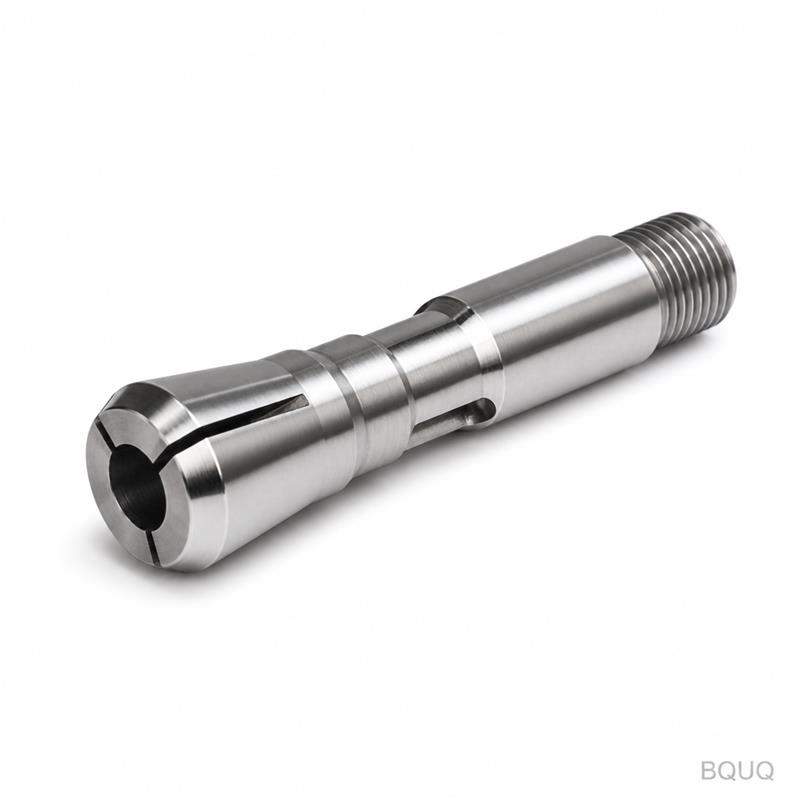

¿Cuánto se Degrada el Descentramiento a Medida que Envejece un Porta-Pinzas ER?
Los datos empíricos de nuestro laboratorio de pruebas BQUQ muestran que un porta-pinzas ER32 nuevo, después de 500 cambios de herramienta, perderá aproximadamente el 30-40% de su precisión de sujeción, con el TIR aumentando de 0,005 mm a 0,007-0,008 mm. Después de 1,500 ciclos, el descentramiento puede superar los 0,012 mm, y las ranuras del porta-pinzas pierden su memoria elástica debido a la fatiga. Los principales mecanismos de degradación son el desgaste de las ranuras (las ranuras se ensanchan de 0,02 a 0,03 mm), el desgaste por fricción en la superficie del cono (causando micro-soldaduras) y la entrada de contaminación que impide el cierre completo. Nuestras pruebas indican que un porta-pinzas debe retirarse cuando el TIR en la nariz supere los 0,008 mm, o cuando el orificio de sujeción ya no regrese a su tamaño nominal en más de 0,015 mm después de la liberación.
¿Por Qué el Descentramiento Importa Más Ahora que Hace Cinco Años?
La razón principal es el cambio de la industria hacia el mecanizado de materiales endurecidos (45-60 HRC) e Inconel, donde un descentramiento de 0,005 mm crea una carga de viruta no uniforme en cada filo, lo que lleva a un astillado prematuro del filo. En segundo lugar, los husillos CNC modernos funcionan a 20,000-30,000 RPM; a estas velocidades, la fuerza centrífuga amplifica cualquier desequilibrio, y un descentramiento de 0,005 mm en la punta de la herramienta se traduce en una amplitud de vibración que es 3-4 veces mayor que a 8,000 RPM. En tercer lugar, los sectores automotriz y electrónico ahora exigen acabados superficiales de Ra 0,4 µm o mejores en producción, lo cual es imposible de mantener de manera consistente con un porta-pinzas desgastado. Finalmente, el registro de datos de la Industria 4.0 requiere que los índices de capacidad de proceso (Cpk) superen 1.67; una deriva del descentramiento de 0,005 a 0,007 mm puede hacer que el Cpk caiga por debajo de 1.33, provocando el rechazo de un lote completo.
¿Qué Método de Medición de Descentramiento es el Más Efectivo?
El método más efectivo para entornos de producción es la medición estática con láser mediante un ajustador de herramienta sin contacto (por ejemplo, Zoller o Blum), que proporciona una lectura repetible de ±0,001 mm en menos de 30 segundos. Para la verificación durante el proceso, un comparador de carátula con graduación de 0,0005 mm (0,5 µm) sigue siendo el estándar, pero requiere habilidad del operador y es propenso a errores de paralaje. El método más riguroso, utilizado para la calificación de porta-pinzas nuevos, es una prueba dinámica en un husillo con un sensor de desplazamiento capacitivo, midiendo el descentramiento a 1,000 RPM y 10,000 RPM. La tabla de datos a continuación resume las lecturas típicas de descentramiento para diferentes métodos de sujeción de herramientas, medidas a 20 mm de la nariz del porta-pinzas:
| Método de Sujeción de Herramienta | Descentramiento Estático (mm) | Descentramiento Dinámico a 10k RPM (mm) | Costo Típico (USD) | Factor Máximo de Vida de Herramienta |
| Porta-pinzas ER Estándar (Nuevo) | 0.005 | 0.008 | 15-30 | 1.0x |
| Porta-pinzas ER de Precisión (Rectificado) | 0.003 | 0.005 | 40-80 | 1.4x |
| Porta-pinzas de Expansión Hidráulica | 0.003 | 0.004 | 250-400 | 1.8x |
| Porta-pinzas por Contracción Térmica | 0.002 | 0.003 | 200-350 | 2.0x |
| Porta-pinzas de Fresado (estilo ER) | 0.005 | 0.007 | 150-250 | 1.2x |
¿Con Qué Frecuencia Debe un Taller Verificar el Descentramiento del Porta-pinzas?
Para talleres que trabajan con alta variedad y bajo volumen, la verificación debe realizarse en cada cambio de herramienta, utilizando un ajustador láser rápido de tipo "push-to-measure", que toma 10 segundos por herramienta. Para producción de alto volumen que opera 24/7, el descentramiento debe verificarse cada 200 cambios de herramienta o cada 8 horas de tiempo de husillo, lo que ocurra primero. En nuestra instalación BQUQ, implementamos un sistema de 3 niveles: Nivel 1 (diario) verifica el cono de la nariz del porta-pinzas para detectar desgaste utilizando un calibre pasa/no pasa; Nivel 2 (semanal) mide el TIR en un árbol de prueba; Nivel 3 (mensual) realiza un desmontaje completo, limpieza ultrasónica y re-medición del ancho de las ranuras con un calibre de pasadores. Este programa ha reducido nuestra tasa de rotura de herramientas en un 22% y ha mejorado nuestro acabado superficial promedio en 0,15 µm Ra.
¿Puede la Limpieza Regular Revertir la Degradación del Descentramiento?
La limpieza puede restaurar un porta-pinzas a un descentramiento casi nuevo solo si la degradación es causada por contaminación (virutas, residuos de refrigerante o fluido de corte seco), que puede añadir 0,003-0,005 mm de TIR. Un procedimiento de limpieza adecuado implica limpieza ultrasónica en un solvente de pH neutro durante 10 minutos, seguido de soplado con aire y aplicación de un aceite ligero para husillos (ISO VG 10) en el cono y las ranuras. Sin embargo, la limpieza no puede corregir la deformación plástica de las ranuras ni el desgaste en el orificio interno; si el porta-pinzas ha sido sobre-apretado (par de apriete superior al recomendado de 70-90 Nm para un ER32), las ranuras quedarán permanentemente abiertas, y ninguna limpieza restaurará la concentricidad. En nuestra experiencia, un porta-pinzas que ha sido golpeado o impactado debe desecharse de inmediato, ya que el cono se distorsionará más de 0,010 mm, creando una presión de sujeción desigual.
¿Cuáles son las Implicaciones de Costo de Ignorar el Descentramiento?
Ignorar el descentramiento tiene una ecuación financiera directa: un aumento de 0,005 mm en el TIR típicamente reduce la vida útil de la herramienta en un 30-50%, lo que significa que para un taller que gasta $2,000 al mes en fresas, eso es un extra de $600-1,000 al mes en herramientas. Además, una sola pieza desechada debido a una desviación dimensional causada por el descentramiento (por ejemplo, un agujero que es 0,010 mm más grande de lo debido) puede costar $50-200 en material y mano de obra, sin incluir el tiempo de retrabajo. Para un husillo, operar con una herramienta con 0,010 mm de descentramiento durante períodos prolongados aumenta el desgaste de los rodamientos en un 40%, lo que lleva a una reconstrucción del husillo que cuesta $3,000-5,000 cada 12-18 meses en lugar de cada 3-4 años. La tendencia de la industria es, por lo tanto, hacia el mantenimiento predictivo: usar llaves dinamométricas (para evitar el sobre-apriete), usar porta-pinzas de doble ángulo (que reducen el descentramiento en un 50% en comparación con los porta-pinzas estándar de ángulo simple) e implementar un "registro de vida del porta-pinzas" en el software de gestión de herramientas.
Sección de Preguntas Frecuentes
¿Un Número de Porta-pinzas ER Más Alto (por ejemplo, ER40 vs ER16) Tiene Peor Descentramiento?
Sí, generalmente. Un porta-pinzas ER16 mantiene un descentramiento de 0,003-0,005 mm, mientras que un ER40 típicamente mantiene 0,008-0,010 mm debido a la geometría más grande y la mayor masa. El diámetro de sujeción más grande también significa más expansión térmica, lo que puede aumentar el descentramiento en 0,002 mm adicionales a la temperatura de operación.
¿Puedo Usar un Porta-pinzas con un Cono Desgastado para Sostener una Herramienta con un Vástago Más Pequeño?
No, nunca debe hacer esto. Un cono desgastado crea un espacio en la parte frontal de la nariz del husillo, lo que hace que el porta-pinzas se flexione bajo carga, aumentando el descentramiento a más de 0,015 mm y pudiendo sacar la herramienta del porta-pinzas durante el mecanizado. Siempre use un porta-pinzas que coincida exactamente con el diámetro del vástago de la herramienta.
¿Cuál es la Tolerancia Máxima del Vástago de la Herramienta para un Porta-pinzas ER?
El vástago de la herramienta debe rectificarse con tolerancia h6 (por ejemplo, 10.000 mm a 9.991 mm para un vástago de 10 mm). Si el vástago es más pequeño de lo debido en más de 0,010 mm, el porta-pinzas no puede agarrar toda la circunferencia, y el descentramiento aumentará en 0,005-0,010 mm, lo que provocará vibración.
¿Cuándo Debo Reemplazar el Porta-pinzas ER en Lugar de Limpiarlo?
Reemplace el porta-pinzas inmediatamente si el TIR en la nariz supera los 0,008 mm después de la limpieza, si las ranuras muestran grietas o astillas, o si el orificio interno muestra una forma visible de "boca de campana". También reemplace si el porta-pinzas ha sido sometido a un choque del husillo, ya que el cono se distorsionará incluso si parece estar bien.
¿Cómo Afecta la Presión del Refrigerante al Descentramiento?
La alta presión del refrigerante (superior a 70 bar) puede empujar el refrigerante hacia las ranuras del porta-pinzas, creando un efecto hidráulico que abre ligeramente el porta-pinzas y aumenta el descentramiento en 0,002-0,003 mm. Para mitigar esto, use porta-pinzas sellados (con juntas tóricas) o reduzca la presión del refrigerante cuando use herramientas de diámetro pequeño.
¿Puede una Llave Dinamométrica Garantizar un Descentramiento Preciso?
Una llave dinamométrica asegura una fuerza de sujeción consistente, lo que previene la deformación de las ranuras, pero no garantiza la precisión del descentramiento. El descentramiento está determinado principalmente por la geometría interna del porta-pinzas y la rectitud del vástago de la herramienta, que debe estar dentro de 0,002 mm sobre la longitud de calibración.
¿Cuál es la Diferencia Entre Descentramiento y TIR en la Inspección de Porta-pinzas?
El descentramiento es la desviación del eje de la herramienta respecto al eje del husillo, mientras que el TIR (Indicador de Descentramiento Total) es el valor medido de esa desviación, expresado como la lectura máxima menos la mínima en un comparador de carátula. En la práctica, cuando una especificación dice "descentramiento 0,005 mm", significa que el TIR es de 0,005 mm.
En conclusión, la tendencia hacia un control más estricto del descentramiento en el mantenimiento de porta-pinzas ER no es una moda pasajera, sino una respuesta directa a la economía del mecanizado de alta velocidad y los requisitos de calidad rigurosos. Al implementar un programa de verificación estructurado, usar porta-pinzas rectificados de precisión y reemplazar las unidades desgastadas en un umbral de TIR de 0,008 mm, los talleres pueden lograr una extensión del 30% en la vida útil de la herramienta y una reducción medible en el desperdicio. El razonamiento de ingeniería es claro: el descentramiento no es una propiedad estática, sino una condición que se degrada con el uso, y solo al controlarlo de cerca puede un fabricante mantener el control del proceso y la rentabilidad.
