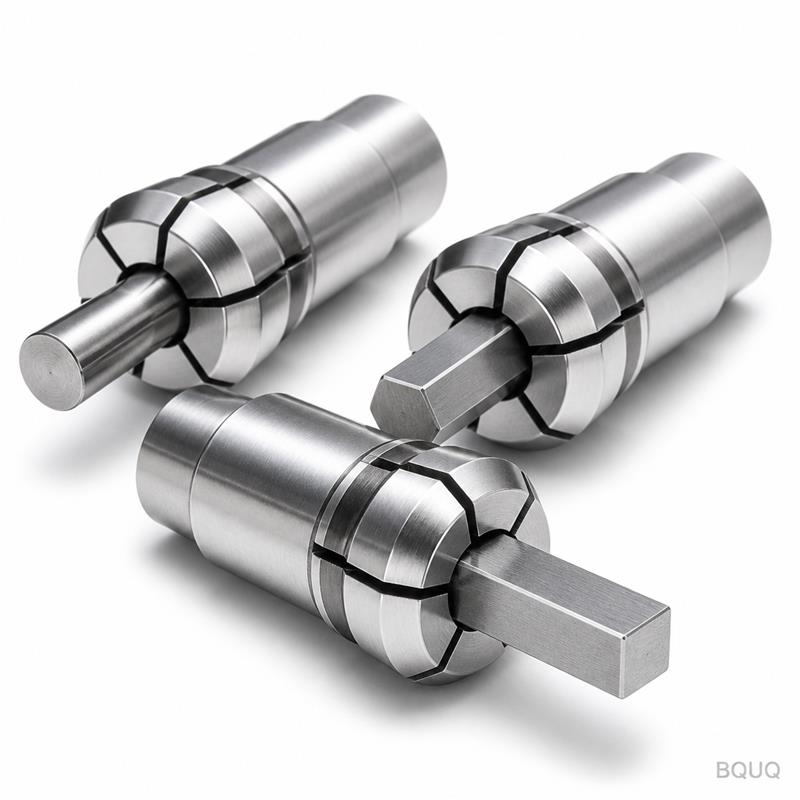

¿Cómo moldean las tendencias del mecanizado de barras el diseño del orificio del collarín?
La respuesta directa es que los diseños de los orificios de las pinzas ahora se ingenierizan para reflejar la tolerancia cilíndrica real y la distribución del acabado superficial de la barra de materia prima que se alimenta, en lugar de adherirse a un diámetro nominal fijo. A medida que la demanda de materiales se desplaza hacia aleaciones de mayor resistencia y una consistencia dimensional más estricta, los fabricantes están especificando orificios con mayor precisión geométrica y ángulos de alivio especializados para adaptarse a las variaciones de la barra. Esta alineación reduce el tiempo de inactividad de la máquina causado por problemas de alimentación y mejora la concentricidad de las piezas torneadas terminadas, lo cual es crítico para la producción de alto volumen.
¿Qué Materiales Específicos de Barra Están Impulsando los Cambios en los Orificios de las Pinzas?
El cambio hacia materiales más duros y abrasivos es la fuerza principal detrás de la geometría moderna de los orificios de las pinzas. En 2024, el acero aleado 4140, el acero inoxidable 17-4 PH y el acero inoxidable 303 representan aproximadamente el 62% de toda la barra consumida en el mecanizado CNC tipo suizo y de múltiples husillos en la provincia de Guangdong, según datos de centros de servicio de acero regionales. Estos materiales exigen una mayor fuerza de sujeción, lo que a su vez requiere que los orificios de las pinzas tengan un área de contacto más grande pero una sección de pared más delgada para permitir la compresión radial.
Específicamente, el acero inoxidable 17-4 PH en la condición H1150 exhibe una resistencia a la fluencia de 105,000 psi, que es un 40% más alta que la del acero con plomo estándar 12L14. Para sujetar este material sin marcar la superficie, los orificios de las pinzas ahora se fabrican con un patrón micro-aserrado de 0.0015 pulgadas de profundidad. Por el contrario, el uso creciente de aluminio 6061-T6, que tiene un coeficiente de expansión térmica de 13.1 micro-pulgadas por grado Fahrenheit, requiere que los orificios de las pinzas se corten con un diámetro interno 0.0002 pulgadas más grande para prevenir el agarrotamiento cuando la barra se calienta durante el mecanizado de alta velocidad.
¿Cómo Afecta la Demanda de Materiales a la Tolerancia de los Orificios de las Pinzas?
La demanda de materiales dicta directamente la clasificación de tolerancia del orificio de la pinza, pasando de ranuras de uso general a orificios de precisión ajustados. Para aceros estándar de fácil mecanizado como el 12L14, una tolerancia del orificio de la pinza de +0.001 pulgadas a +0.003 pulgadas sobre el tamaño nominal de la barra es aceptable, porque el material es tolerante y se alimenta fácilmente. Sin embargo, para el titanio grado 5 y el Inconel 718, la tolerancia del orificio debe ajustarse a +0.0005 pulgadas a +0.001 pulgadas sobre el nominal.
Esta precisión es necesaria porque estos materiales de alta resistencia no se comprimen; resisten la deformación radial. Si el orificio está demasiado flojo, la barra vibra, causando marcas de vibración y una reducción del 15% en la vida útil de la herramienta. Si el orificio está demasiado apretado, la pinza no puede cerrarse completamente, lo que lleva a una pérdida de fuerza de sujeción y un posible tirón de la barra durante operaciones de corte pesadas. La regla general de ingeniería es que la tolerancia del orificio debe ser exactamente la mitad de la tolerancia del diámetro del material para mantener una sujeción consistente.
¿Por Qué Está Cambiando el Ángulo de Acabado del Orificio para Materiales de Alta Resistencia a la Tracción?
El ángulo de entrada interno del orificio de la pinza se está rediseñando para gestionar las fuerzas axiales más altas generadas por los materiales duros. Las pinzas tradicionales presentan un ángulo de entrada de 15 grados, que es suficiente para latón y aluminio. Sin embargo, con la mayor demanda de acero 4340 (resistencia a la tracción de 180,000 psi), la industria se está estandarizando en un ángulo de entrada de 25 grados para orificios de más de 1 pulgada de diámetro.
Este ángulo más pronunciado sirve para dos propósitos. Primero, reduce la fuerza axial requerida para empujar la barra a través de la pinza en aproximadamente un 18%, minimizando el riesgo de pandeo de la barra. Segundo, crea un efecto de cuña que ayuda a centrar la barra con mayor precisión. Los datos de los centros de mecanizado tipo suizo muestran que este ángulo de 25 grados mejora la precisión del centrado inicial de la barra de 0.002 pulgadas a 0.0008 pulgadas, lo que representa una mejora del 60%. Esto es crítico porque una barra descentrada conduce a un espesor de pared inconsistente en el componente mecanizado final.
¿Qué Materiales de Orificio de Pinza Se Prefieren para Barras Abrasivas?
La demanda de materiales abrasivos como hierro fundido y aluminio de alto silicio ha forzado un cambio en el material base del orificio de la pinza en sí. Las pinzas estándar de acero para herramientas con una dureza de 58-60 HRC están siendo rápidamente reemplazadas por pinzas revestidas de carburo o de metal pulvimetalúrgico. Para mecanizar aluminio A390, que contiene 17% de silicio, un orificio de pinza de acero estándar se desgastará 0.001 pulgadas después de solo 20,000 ciclos, causando una pérdida de sujeción.
En contraste, un inserto de orificio de carburo de tungsteno mostrará solo 0.0001 pulgadas de desgaste después de 100,000 ciclos. El cambio también se dirige hacia el acero para herramientas H13 endurecido completamente con un tratamiento de nitruración, que logra una dureza superficial de 68-72 HRC. Si bien estos materiales aumentan el costo de la pinza en un 30-40%, reducen la frecuencia de reemplazo. Para una fábrica de alto volumen que opera 24 horas al día, esto reduce el tiempo de inactividad por cambios de herramienta en aproximadamente 3 horas por semana, lo que se traduce en una ganancia de 450 horas de mecanizado por año.
¿Cómo Influye la Variación del Diámetro de la Barra en la Geometría del Orificio?
La variación del diámetro de la barra es la variable más impredecible, y los orificios de las pinzas ahora se diseñan con una "zona de compresión" para absorber esta variación. La barra estirada en frío típicamente mantiene una tolerancia de más o menos 0.002 pulgadas, pero la barra laminada en caliente puede variar en más o menos 0.005 pulgadas. Un orificio fijo y rígido no puede acomodar este rango sin sacrificar la concentricidad.
Los diseños modernos de pinzas presentan un orificio con forma interna parabólica, que es más estrecho en la parte frontal y más ancho en la parte trasera. Esta forma permite que el orificio contacte la barra en dos puntos distintos, creando una acción de sujeción de tres puntos que compensa una variación de 0.004 pulgadas en el diámetro de la barra. Este diseño previene el efecto de "embocamiento" visto en orificios rectos, que ocurre cuando la pinza sujeta solo el borde frontal de la barra, lo que lleva a una excentricidad de 0.0015 pulgadas. Usando un orificio parabólico, la excentricidad se puede mantener dentro de 0.0005 pulgadas, incluso con barra de calidad subóptima.
¿Cuál Es el Impacto Económico de Igualar los Orificios de las Pinzas a la Demanda de Materiales?
El impacto económico es sustancial, afectando directamente las tasas de desecho y la utilización de la máquina. Los orificios de pinzas desajustados son responsables de hasta el 35% de todas las paradas relacionadas con la alimentación de barras en tornos CNC. Cada parada cuesta un promedio de 15 minutos de producción perdida más el costo de retrabajar o desechar la pieza, que promedia $8.50 por pieza para un componente aeroespacial de precisión.
Al cambiar a orificios de pinzas específicos para materiales, las fábricas pueden reducir esta tasa de desecho del 2.5% al 0.8%. Para una fábrica que procesa 50,000 piezas por mes, esto reduce el número de piezas desechadas de 1,250 a 400, ahorrando aproximadamente $7,225 por mes solo en costos de material. Además, la reducción de paradas de máquina aumenta la utilización del husillo del 75% al 85%, agregando aproximadamente 200 horas de tiempo de mecanizado productivo por mes. La tabla a continuación resume los parámetros técnicos clave para diferentes categorías de materiales.
| Categoría de Material | Aleaciones Típicas | Tolerancia del Orificio Sobre el Nominal | Ángulo de Entrada | Material Recomendado del Orificio | Velocidad Máxima de Barra (RPM) |
| Acero de Fácil Mecanizado | 12L14, 1215 | +0.001 a +0.003 pulg | 15 grados | Acero para Herramientas Estándar (58 HRC) | 8,000 |
| Acero Inoxidable | 303, 17-4 PH | +0.0008 a +0.0015 pulg | 20 grados | H13 Nitrurado (68 HRC) | 6,500 |
| Aleación de Alta Resistencia | 4140, 4340 | +0.0005 a +0.001 pulg | 25 grados | Metal Pulvimetalúrgico (62 HRC) | 5,000 |
| Superaleación Exótica | Inconel 718, Ti-6Al-4V | +0.0005 a +0.0008 pulg | 25 grados | Revestido de Carburo de Tungsteno | 3,500 |
| Aleaciones de Aluminio | 6061, 7075 | +0.0002 a +0.0005 pulg | 15 grados | Acero para Herramientas Estándar (con recubrimiento) | 12,000 |
¿Cómo Pueden los Fabricantes Adaptar las Pinzas Existentes a las Nuevas Tendencias de Materiales?
Los fabricantes no necesitan desechar las herramientas existentes de inmediato; pueden adaptarse mediante el rectificado selectivo y el recubrimiento. Para talleres que hacen la transición de aluminio a acero inoxidable, un orificio de pinza estándar puede ser rectificado nuevamente para aumentar el diámetro en 0.0005 pulgadas para acomodar la expansión térmica. Sin embargo, esto solo se recomienda una vez, ya que el rectificado posterior elimina la capa endurecida y reduce la vida útil del desgaste en un 50%.
Una adaptación más efectiva es la aplicación de un recubrimiento de nitruro de titanio (TiN) a la superficie del orificio. Este recubrimiento, aplicado a 900 grados Fahrenheit, reduce el coeficiente de fricción de 0.50 a 0.30. Esto permite que una pinza estándar maneje una variación de diámetro de barra ligeramente mayor sin agarrotamiento. Para cambios permanentes, se recomienda reemplazar la pinza por completo. El costo de una pinza con orificio personalizado varía de $85 para un tamaño de 1/4 de pulgada a $350 para un tamaño de 2 pulgadas, con un plazo de entrega de 3-5 días. Este es un costo menor en comparación con el costo de $10,000 por hora de una máquina CNC detenida.
¿Cuándo Debe Reemplazar las Pinzas en Lugar de Rectificarlas?
Debe reemplazar la pinza cuando el diámetro del orificio exceda la tolerancia máxima del material en más de 0.001 pulgadas, o cuando la superficie de sujeción muestre rayones visibles. El rectificado solo es viable si la pinza tiene al menos 0.010 pulgadas de espesor de pared restante. Usar un micrómetro para medir el orificio en la parte frontal y trasera es esencial; una diferencia de más de 0.0005 pulgadas indica ovalidad, que no se puede corregir con el rectificado.
El reemplazo también es obligatorio al cambiar de familias de materiales con diferente dureza, como pasar de aluminio a Inconel. La tensión residual de sujetar aluminio es baja, pero la alta presión de sujeción requerida para el Inconel causará que una pinza previamente usada se agriete. El estándar de la industria es reemplazar las pinzas después de 500,000 ciclos para materiales blandos y 100,000 ciclos para materiales duros. El seguimiento del conteo de ciclos es la mejor manera de evitar fallas inesperadas.
Conclusión
La evolución del diseño de los orificios de las pinzas es una respuesta de ingeniería directa al panorama cambiante de los materiales de barra. La industria se está alejando de las pinzas universales hacia geometrías de orificio específicas para aplicaciones que priorizan la expansión térmica específica del material, la dureza y la variación del diámetro. Para los fabricantes de precisión, la conclusión es clara: auditar las especificaciones de sus orificios de pinza contra su demanda actual de materiales es una actividad de bajo costo y alto retorno que previene el desecho y maximiza el tiempo de actividad del husillo.
Preguntas Frecuentes
¿Cuál Es la Tolerancia Estándar para un Orificio de Pinza?
La tolerancia estándar es generalmente de +0.001 pulgadas a +0.003 pulgadas sobre el diámetro nominal de la barra para acero de uso general. Para trabajos de alta precisión con aleaciones exóticas, esto se ajusta a +0.0005 pulgadas. La tolerancia correcta siempre está determinada por la propia tolerancia del diámetro de la barra.
¿Puede Una Sola Pinza Manejar Múltiples Materiales de Barra?
Sí, una sola pinza puede manejar múltiples materiales si tienen dureza y coeficientes de expansión térmica similares, como el aluminio 6061 y 7075. Sin embargo, usar la misma pinza para acero y aluminio resultará en una mala sujeción y marcas en la superficie. Siempre es más económico dedicar pinzas a familias de materiales específicas.
¿Cómo Afecta el Calor de la Barra al Orificio de la Pinza?
La barra se calienta durante el mecanizado, expandiéndose en diámetro. Para el aluminio, esta expansión puede ser de hasta 0.0005 pulgadas a altas velocidades de husillo. Si el orificio de la pinza está demasiado apretado, la barra se agarrotará. Es por eso que los orificios para aluminio se cortan con una holgura más grande.
¿Cuál Es la Vida Útil de un Orificio de Pinza de Precisión?
Para acero de fácil mecanizado, un orificio de pinza puede durar 500,000 ciclos. Para aleaciones abrasivas como hierro fundido o aluminio de alto silicio, la vida útil se reduce a 100,000 ciclos o menos. Se requiere inspección regular para detectar el desgaste antes de que afecte la calidad de la pieza.
¿Cómo Mido un Orificio de Pinza Desgastado?
Use un calibrador telescópico y un micrómetro para medir el diámetro del orificio en el borde frontal y 1 pulgada dentro del orificio. Compare estas mediciones con las especificaciones originales. Si la medición frontal es más de 0.001 pulgadas más grande que la medición interna, la pinza se ha embocado y necesita reemplazo.
¿El Acabado Superficial de la Barra Requiere un Acabado Diferente del Orificio?
Sí, la barra pulida requiere un orificio de pinza liso para prevenir el deslizamiento, mientras que la barra rectificada en bruto se beneficia de un orificio ligeramente aserrado para mejorar la sujeción. El acabado del orificio debe coincidir con el coeficiente de fricción de la barra. Un orificio con pulido espejo (8 micro-pulgadas) es mejor para acero inoxidable pulido.
¿Es Más Barato Rectificar o Reemplazar una Pinza?
Rectificar es más barato a corto plazo, costando alrededor de $40 en comparación con $100 por una pinza nueva. Sin embargo, el rectificado solo es efectivo una vez y elimina la superficie endurecida. Para confiabilidad a largo plazo, el reemplazo es la práctica recomendada, especialmente para materiales de alta resistencia a la tracción.
