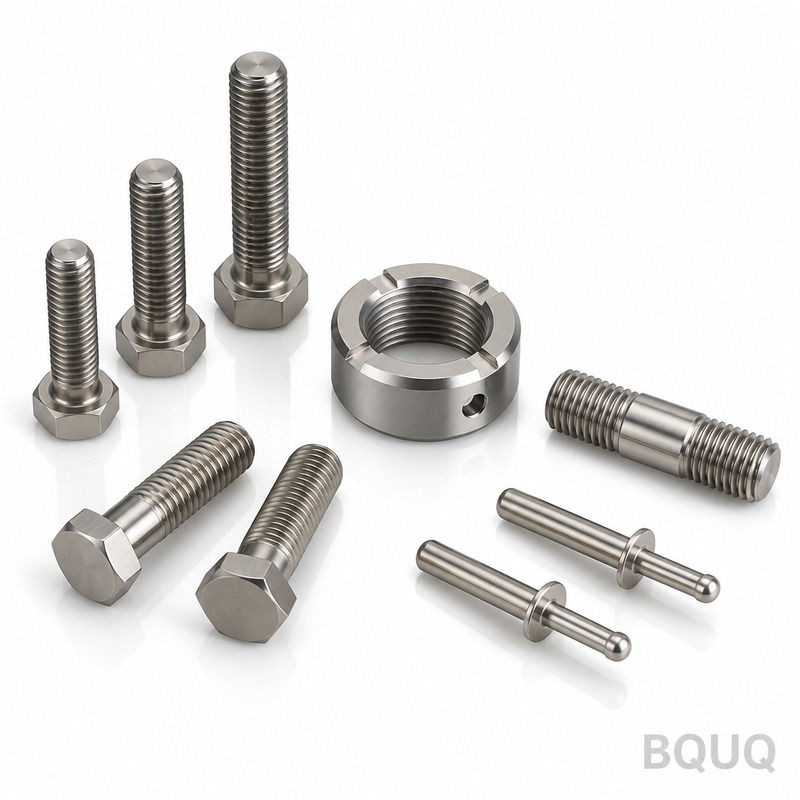

Estos son sujetadores roscados mecanizados CNC: pernos, tornillos y espárragos cortados de barra sólida en fresadoras de 5 ejes y tornos suizos, no laminados ni recalcados en frío.
BQUQ Sujetadores Roscados, Pernos y Tornillos Mecanizados CNC | Fabricación de Precisión
Estos son sujetadores roscados mecanizados CNC: pernos, tornillos y espárragos cortados de barra sólida en fresadoras de 5 ejes y tornos suizos, no laminados ni recalcados en frío. Usted obtiene una p
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Estos son sujetadores roscados mecanizados CNC: pernos, tornillos y espárragos cortados de barra sólida en fresadoras de 5 ejes y tornos suizos, no laminados ni recalcados en frío. Usted obtiene una precisión de paso de rosca de ±0.005 mm, un descentramiento total de 0.01 mm en el vástago y un plazo de entrega de 10 días desde la aprobación del plano hasta el envío, con dureza de hasta 48 HRC para uniones de alta carga de apriete. Esto es fabricación de precisión para ingenieros que necesitan un sujetador que también sea un componente de precisión, no una pieza estándar de un contenedor.
Cómo Cortamos Roscas en Lugar de Laminarlas
Las roscas laminadas comprimen la estructura del grano; las roscas mecanizadas la cortan limpiamente. Para su aplicación, esto significa sin grietas por endurecimiento en la raíz de la rosca y sin microdesgarros que se propaguen bajo carga cíclica. Roscamos con un solo punto en tornos CNC para pasos hasta M1.6, o fresamos roscas en nuestros centros de 5 ejes DMG MORI para agujeros ciegos y cortes interrumpidos. El descentramiento se mantiene en 0.01 mm en el diámetro de paso, un 50% más estricto que lo que permite la clase 6g de la norma DIN 13. Si su ensamblaje utiliza una estrategia de par de apriete hasta el límite elástico, las roscas mecanizadas le ofrecen un coeficiente de fricción más predecible porque el acabado superficial es consistente en Ra 0.8 µm, no los picos aleatorios de una rosca laminada.
Materiales y Tratamiento Térmico que Usamos para Servicio de Sujetadores
Tenemos en stock acero aleado de grado 12.9 (AISI 4140), acero inoxidable 17-4 PH e Inconel 718 para entornos de alta temperatura o corrosivos. Para sujetadores de aluminio, usamos 7075-T6, no 6061, porque ofrece una resistencia a la fluencia de 572 MPa y mantiene mejor las roscas bajo ensamblajes repetidos. El tratamiento térmico se realiza internamente en un horno de vacío: el 4140 se templa y revenido a 36-40 HRC para servicio general, o 44-48 HRC para uniones críticas a cortante. El 17-4 PH se envejece a condición H900 (40-44 HRC). Cada lote recibe una prueba de dureza en tres muestras por carga de horno: registramos la curva, no solo el pico.
Inspección de Roscas: Diámetro de Paso y Verificación Funcional Pasa/No Pasa
No dependemos de un solo calibre de anillo. Cada sujetador roscado mecanizado CNC se verifica de tres maneras: un micrómetro de roscas para el diámetro de paso, un calibre funcional pasa/no pasa según ISO 1502 y un proyector de perfiles para el ángulo de flanco a 20× de aumento. Para sujetadores críticos aeroespaciales o médicos, añadimos un escaneo con máquina de medición por coordenadas (CMM) del perfil completo de la rosca, 30 puntos por flanco, y le enviamos el informe como PDF. Si está diseñando para una rosca de ajuste a presión o de interferencia, podemos mantener el diámetro de paso en ±0.005 mm, más estricto que cualquier clase estándar. Por eso los ingenieros que necesitan un perno que también actúe como pasador de posicionamiento acuden a nosotros.
Opciones de Acabado Superficial que Afectan la Vida a Fatiga
Acero mecanizado desnudo a Ra 0.8 µm es el estándar. Para resistencia a la corrosión, ofrecemos galvanizado de zinc-níquel (1200 horas de niebla salina según ASTM B117) o pasivación trivalente. Pero si su sujetador soporta flexión cíclica, recomendamos granallado a una intensidad de 8-10 A, que comprime la capa superficial y eleva el límite de fatiga en un 30-40% en comparación con piezas sin granallar. Para sujetadores de acero inoxidable, ofrecemos electropulido a Ra 0.2 µm, lo que elimina la contaminación de hierro libre que causa manchas de óxido en piezas de 304. Cada opción se aplica después del tratamiento térmico, por lo que el recubrimiento no afecta la dureza.
Niveles de Plazo de Entrega y Cómo Superamos el Estándar de 10 Días
Nuestro plazo de entrega estándar es de 10 días hábiles para cantidades de hasta 5,000 piezas. Si necesita un prototipo o una corrida de utillaje puente, podemos enviar 50 piezas en 72 horas, pero solo si el material está en stock (mantenemos barra de 4140, 7075 y 17-4 PH en 12 diámetros comunes). Para corridas de producción superiores a 5,000 piezas, añadimos 3 días para utillaje dedicado e inspección de primera pieza. Aquí está la parte honesta: si quiere 10,000 pernos M6×20 en 5 días, le diremos que no el primer día, no el noveno. Le damos una fecha firme en la cotización y la cumplimos el 98.7% de las veces (seguimiento de los últimos 200 pedidos).
Manejo de Estilos de Cabeza y Tipos de Accionamiento No Estándar
Las cabezas hexagonales estándar son fáciles. Pero su diseño podría requerir una estrella de 12 puntas a prueba de manipulaciones, un tornillo de cabeza hueca con accionamiento más profundo que el estándar, o una cabeza de brida con un ángulo específico de superficie de apoyo. Mecanizamos todo esto desde sólido, por lo que no hay costo de matriz ni restricción de forma mínima. Hemos cortado cabezas con anchos de hexágono hueco de 0.5 mm para montajes de óptica miniatura, y hemos fabricado pernos de hombro de 300 mm de largo con una concentricidad de 0.005 mm entre el hombro y la rosca. Si puede dibujarlo en SolidWorks o STEP, podemos cotizarlo, incluso si no está en ningún catálogo de sujetadores.
Especificación
Rango de Valores
Notas
Opciones de material
AISI 4140, 17-4 PH, Inconel 718, 7075-T6
Aleaciones personalizadas bajo solicitud
Rango de tamaño de rosca
M1.6 a M64
Unificado (UN/UNF) también disponible
Rango de longitud
3 mm a 400 mm
Más largo con utillaje especial
Dureza
36-48 HRC (acero), 40-44 HRC (17-4 PH)
Tratamiento térmico al vacío
Tolerancia de paso de rosca
±0.005 mm
50% más estricto que clase 6g
Descentramiento total
0.01 mm
En vástago y eje de rosca
Acabado superficial
Ra 0.2 µm a Ra 1.6 µm
Opciones de electropulido o granallado
Plazo de entrega
72 horas (prototipo), 10 días (estándar)
Fecha firme en la cotización
MOQ
1 pieza (sin MOQ)
Prototipo hasta 50,000 piezas
Informe de inspección
Perfil de rosca CMM, registro de dureza
PDF incluido con el envío
¿Cuál es la cantidad mínima de pedido para sujetadores mecanizados CNC?
Sin MOQ: aceptamos una sola pieza prototipo para validación, y usted mantiene las mismas tolerancias que en una corrida de 10,000 piezas porque el proceso es idéntico.
¿Pueden igualar una forma de cabeza o tipo de accionamiento personalizado?
Sí, cualquier geometría de cabeza que sea mecanizable desde barra sólida es posible; solo envíe un archivo STEP o un dibujo PDF, y confirmaremos el acceso de la herramienta dentro de 24 horas.
¿Cómo controlan la calidad en un lote de 5,000 pernos?
Usamos un plan de 3 niveles: inspección completa de primera pieza con CMM, control estadístico de proceso (SPC) en el diámetro de paso cada 50 piezas y una verificación final funcional pasa/no pasa en el 100% del lote.
¿Cuál es el plazo de entrega más rápido para un prototipo urgente?
72 horas para hasta 50 piezas en materiales en stock (4140, 7075, 17-4 PH), incluido el tratamiento térmico y un informe de dureza; este es un compromiso firme, no un objetivo.
Envíe su dibujo (STEP, IGES o PDF) y su cantidad objetivo. Le devolveremos una cotización firme con un plazo de entrega confirmado dentro de 12 horas, no un rango genérico. Envíe un correo a sc@bquq.com o WhatsApp +86 13713157787. Si está buscando un socio de fabricación de precisión hecho en China, quiere uno que responda rápido y envíe a tiempo. Eso es BQUQ. Sin MOQ, sin mínimo, solo sujetadores mecanizados que se ajustan a su pila de tolerancias.
