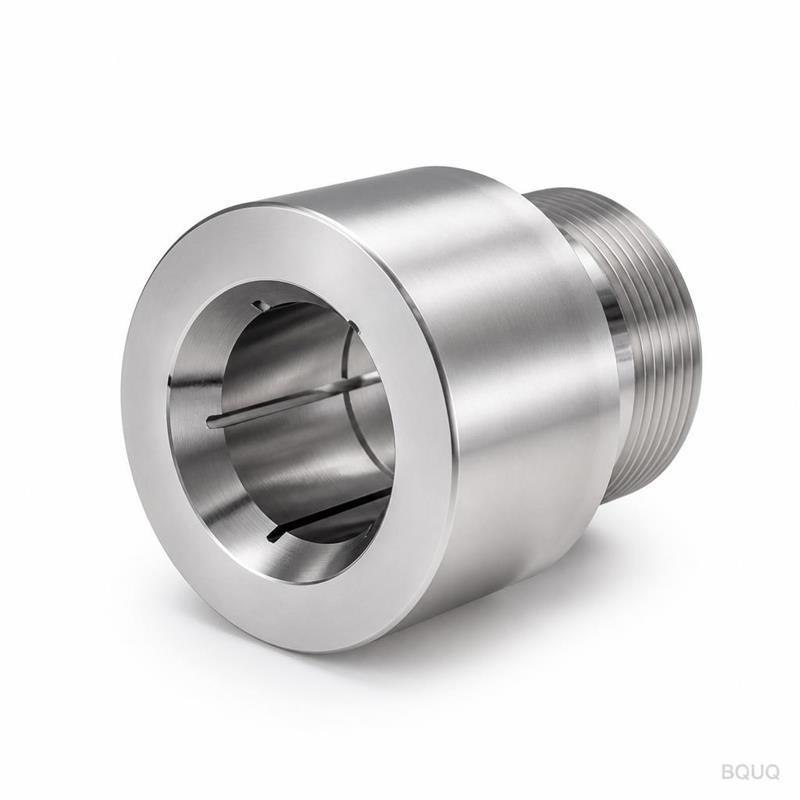

Su dibujo define la pieza. Nosotros la fabricamos exactamente según esa geometría. Cada mandril de pinza ER y cada componente del kit de herramientas se mecaniza, se trata térmicamente y se rectifica según sus tolerancias especificadas. Antes del envío, cada unidad se inspecciona al 100% en cuanto a concentricidad, ángulo del cono y dureza. No enviamos suposiciones.
De un vistazo: Tolerancia ±0.005 mm en diámetros críticos, acabado superficial Ra 0.4 µm en asientos cónicos, plazo de entrega de 15 a 20 días hábiles tras la aprobación del dibujo, sin MOQ.
Especificaciones
Parámetro
Valor
Notas
Opciones de material
20CrMnTi, 40Cr, 9Cr18, 65Mn
Cementado o templado en toda la masa según la aplicación
Dureza
58–62 HRC (superficie), 40–45 HRC (núcleo)
Para el cuerpo del mandril y la tuerca
Proceso de mecanizado
Torno CNC, fresado de 5 ejes, rectificado interior/exterior
Rectificado después del tratamiento térmico para precisión del cono
Precisión del cono
AT3 o mejor
Para asientos de pinza ER11–ER40
Desviación (TIR)
≤0.005 mm en la punta, ≤0.010 mm a 100 mm
Medido con barra de prueba de precisión
Acabado superficial
Ra 0.4 µm en el cono, Ra 0.8 µm en el vástago
Superficies rectificadas y lapidadas
Tipo de rosca
Métrica fina (M12×1.5 a M60×2.0) o personalizada
Para accionamiento por tracción o empuje
Recubrimientos
TiN, TiAlN, óxido negro o ninguno
Opcional, según nota en su dibujo
Tamaño de lote
De 1 pieza a 5000 piezas
Sin MOQ, mismo control de proceso
Inspección
CMM, durómetro, comparador de desviación
Informe por lote, fotos incluidas
Plazo de entrega
15–20 días para kits estándar
Más rápido para utillaje existente
Realizamos todo el proceso en una sola fábrica: torneado CNC, fresado, tratamiento térmico, rectificado y ensamblaje final del kit de herramientas (cuerpo del mandril de pinza, pinzas, tuercas y llaves). Sin pasos subcontratados, sin variaciones ocultas.
Tres razones por las que los compradores nos envían sus dibujos
1. Calidad trazable por lote. Cada número de colada y lote de material queda registrado. Si necesita rastrear una pieza hasta su bobina de acero, podemos hacerlo. Conservamos los registros durante 5 años. Para compradores del sector aeroespacial o médico, esto es innegociable.
2. Informe de inspección por lote. Recibe un informe dimensional para cada lote, no solo una muestra. Medimos ángulo del cono, desviación, dureza y paso de rosca. Si alguna dimensión está fuera de especificación, lo señalamos antes del envío, no después de que usted la monte en un husillo.
3. Una sola fábrica para CNC + estampación + muelles + disipadores de calor. Su kit de mandril de pinza puede necesitar una arandela elástica, una placa de retención estampada o un disipador de calor para aplicaciones de alta velocidad. Los fabricamos todos bajo un mismo techo. Menos proveedores, menos retrasos logísticos, un único responsable.
Dónde se utilizan estas piezas
Los mandriles de pinza CNC personalizados no son artículos de estantería. Se instalan en máquinas donde los mandriles ER estándar fallan.
Husillos de fresado de alta velocidad (más de 30,000 RPM): Los kits de herramientas equilibrados reducen la vibración y prolongan la vida de los rodamientos.
Tornos tipo suizo: Mandriles de pinza esbeltos para barra de pequeño diámetro, con roscas de tracción personalizadas.
Líneas de transferencia automotrices: Cabezales multi-husillo donde cada mandril debe mantener la misma desviación para diámetros de agujero consistentes.
Mecanizado de implantes médicos: Las piezas de titanio y acero inoxidable requieren sujeción rígida y de baja desviación para lograr características de ±0.01 mm.
Piezas estructurales aeroespaciales: Fresado de cavidades profundas con herramientas de largo alcance: mandriles de longitud personalizada y tuercas endurecidas evitan la vibración.
Talleres de moldes y troqueles: Mandriles de acero pre-endurecido que soportan alto par sin deformarse.
Si usted está produciendo viruta y su portaherramientas actual vibra, se desvía o se desgasta de forma irregular, envíenos el dibujo. Corregiremos la geometría.
Preguntas que los compradores hacen antes de pedir
P: ¿Cuál es su MOQ?
R: No hay MOQ. Aceptamos prototipos de una pieza y series de producción de 5000 piezas. El precio unitario baja con la cantidad, pero la primera pieza recibe la misma inspección que la última.
P: ¿Cómo garantizan la tolerancia y la calidad?
R: Rectificamos el cono después del tratamiento térmico, no antes. Medimos cada pieza con una CMM y un comparador de desviación calibrado. El informe de inspección se incluye en el envío. Si encuentra una pieza defectuosa, la reemplazamos sin costo, incluido el flete.
P: ¿Cuál es su plazo de entrega para un kit de mandril de pinza ER personalizado?
R: Los kits estándar (ER20–ER32) se envían en 15 días. Los diseños complejos con roscas o recubrimientos especiales tardan 20 días. El utillaje para pedidos repetidos se archiva, por lo que los nuevos pedidos son más rápidos.
P: ¿Pueden proporcionar certificados de material e informes de tratamiento térmico?
R: Sí. Suministramos certificados de fábrica del acero en bruto y un informe de dureza para cada lote. Pruebas de terceros (SGS, BV) están disponibles a su cargo.
Envíe su dibujo
Envíenos su archivo PDF o STEP. Respondemos con una cotización firme en 12 horas, no un rango, un número. Incluya su cantidad objetivo, material y cualquier especificación crítica de tolerancia. Confirmaremos lo que podemos cumplir y lo que no.
