Fabricación de Precisión Personalizada de Mandril de Pinza CNC Hecho en China Sin MOQ
AperturaSu dibujo define la pieza. Nosotros la fabricamos exactamente según esa especificación. Cada mandril de pinza CNC personalizado se mecaniza a partir de material sólido, se trata térmicamente s
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

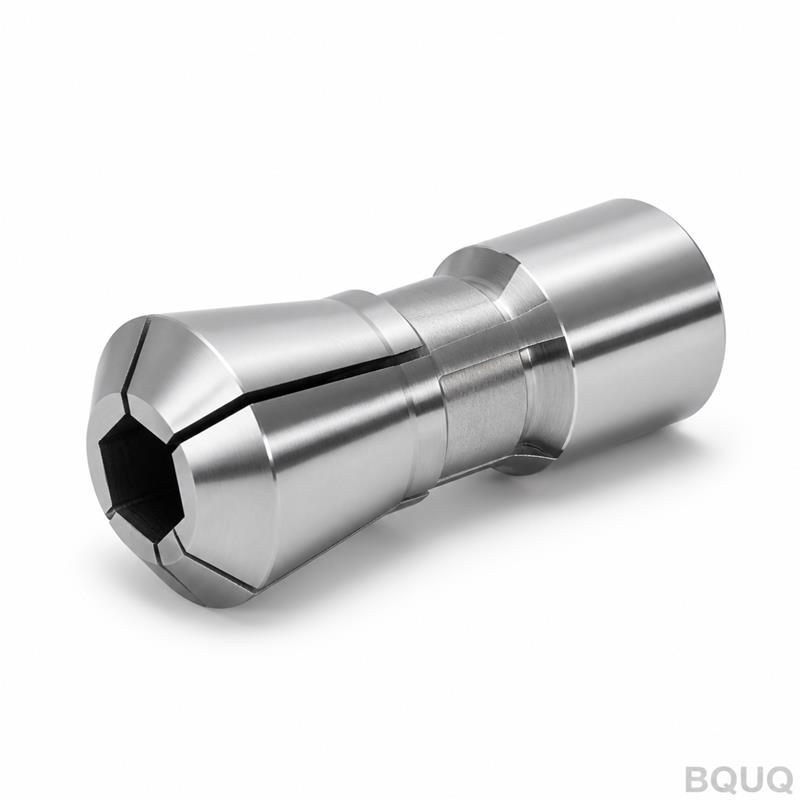

Su dibujo define la pieza. Nosotros la fabricamos exactamente según esa especificación. Cada mandril de pinza CNC personalizado se mecaniza a partir de material sólido, se trata térmicamente si es necesario y se rectifica en diámetros críticos. Verificamos la concentricidad y la sincronización antes del envío. Usted recibe una pieza que se ajusta al husillo de su torno automático a la primera.
Tolerancia: ±0.005 mm en diámetro interior y cono
Acabado superficial: Ra 0.4 µm en superficies de sujeción
Plazo de entrega: 15 días laborables para tamaños estándar
Sin MOQ: solicite un prototipo o mil piezas
Especificaciones
Parámetro
Valor
Opciones de material
20CrMnTi, 40Cr, 9CrSi, 65Mn, o según especificación del cliente
Dureza
58–62 HRC después de cementación o temple por inducción
Proceso de mecanizado
Torno CNC, rectificado interior, rectificado cilíndrico, electroerosión por hilo para ranuras
Precisión de sincronización
≤0.01 mm TIR entre mordazas
Tolerancia del diámetro interior
H7 o más ajustada según dibujo
Ángulo del cono
15° estándar o personalizado según dibujo
Acabado superficial
Ra 0.4 µm en superficie de sujeción, Ra 0.8 µm en el resto
Tamaño de lote
De 1 a 10,000 piezas: sin penalización por cambio de utillaje en series pequeñas
Inspección
Verificación dimensional 100% en características críticas, informe CMM incluido
Certificación
Certificado de material (informe de ensayo de fábrica) disponible por lote
Fabricamos estas piezas en nuestros propios tornos CNC y rectificadoras. Sin pasos subcontratados. Esto mantiene las tolerancias ajustadas y los plazos de entrega predecibles.
Tres razones por las que los compradores nos envían sus dibujos
1. Calidad trazable por lote. Cada número de colada y lote se registra. Si necesita rastrear una pieza hasta su materia prima, podemos hacerlo en minutos. Conservamos los registros durante cinco años.
2. Informe de inspección por lote. Recibe un informe dimensional con cada envío. Incluye diámetro interior, ángulo del cono, sincronización de mordazas y dureza. Sin sorpresas en su control de calidad de entrada.
3. Una sola fábrica para CNC + estampación + muelle + disipador. Su mandril de pinza no es la única pieza que necesita. Fabricamos muelles para el mecanismo de liberación del mandril, estampaciones para la placa del actuador y disipadores de calor para el variador de su husillo. Una sola orden de compra, una sola dirección de envío, un solo estándar de calidad.
Dónde se utilizan estas piezas
Los mandriles de pinza CNC personalizados no son artículos de estantería. Van destinados a máquinas y procesos específicos.
Tornos automáticos tipo suizo – para barra hasta 32 mm de diámetro, sujeción sincronizada para perfiles hexagonales o cuadrados
Tornos automáticos multihusillo – donde cada husillo necesita un mandril adaptado para un tiempo de ciclo consistente
Máquinas de operaciones secundarias – para sujetar piezas premecanizadas sin marcar la superficie acabada
Centros de torneado de alta velocidad – donde la sincronización de mordazas evita el retroceso de la barra a 8,000 RPM
Sistemas actuados hidráulica o neumáticamente – para celdas de carga automatizadas en líneas de componentes automotrices o médicos
Si está mecanizando latón, aluminio, acero o plásticos, el mandril debe sujetar sin deformar. Nuestro diseño sincronizado lo consigue.
Preguntas que los compradores hacen antes de pedir
P: ¿Cuál es la cantidad mínima de pedido?
R: No hay MOQ. Fabricamos una pieza para prototipos o 5,000 piezas para producción. El precio unitario baja con la cantidad, pero la primera pieza nunca es un riesgo.
P: ¿Cómo garantizan la tolerancia y la calidad?
R: Rectificamos después del tratamiento térmico. Eso elimina la deformación. Medimos cada mandril en una CMM y en un comprobador de sincronización dedicado. El informe de inspección se incluye en el envío. Si una pieza no pasa su inspección de entrada, la reemplazamos sin costo.
P: ¿Cuál es el plazo de entrega típico?
R: 15 días laborables para materiales y tamaños estándar. Para pedidos urgentes, podemos acelerar a 7 días si el dibujo es claro y el material está en stock. Confirmaremos la fecha exacta cuando envíe el dibujo.
P: ¿Pueden proporcionar certificados de material?
R: Sí. Suministramos informes de ensayo de fábrica para la materia prima con cada lote. También proporcionamos informes de prueba de dureza y, si es necesario, un análisis completo de composición química.
Envíe su dibujo
Envíenos su archivo PDF o STEP. Lo revisaremos para evaluar la fabricabilidad y le daremos un presupuesto firme en un plazo de 12 horas. Sin costos ocultos, sin promesas vagas.
Email: sc@bquq.com
WhatsApp: +86 13713157787
Fabricación de precisión, hecha en China, sin MOQ y con calidad verificada. Su dibujo es el punto de partida. El mandril terminado es la prueba.
