IntroducciónMecanizamos este cabezal de sujeción tipo resorte con orificio triangular de 36 tipos según su plano exacto. No se trata de stock estándar ni de un catálogo. Cortamos, tratamos térmicament
Mecanizamos este cabezal de sujeción tipo resorte con orificio triangular de 36 tipos según su plano exacto. No se trata de stock estándar ni de un catálogo. Cortamos, tratamos térmicamente, rectificamos y verificamos cada unidad antes del envío. Usted recibe un cabezal que sujeta su pieza con precisión, con una concentricidad dentro de 0.005 mm y repetible en todo el lote.
De un vistazo: Tolerancia ±0.005 mm en el orificio y el cono, acabado superficial Ra 0.4, plazo de entrega de 7 a 12 días hábiles, sin MOQ, certificados de material incluidos. Este es un cabezal de sujeción CNC personalizado, fabricado en China, diseñado para trabajo de producción en tornos tipo suizo y automáticos.
| Parámetro | Valor |
|---|---|
| Opciones de material | Acero para resortes 65Mn, 60Si2MnA, 9SiCr, o según su plano |
| Dureza | HRC 45–52 (temple de resorte), HRC 58–62 (opción resistente al desgaste) |
| Forma del orificio | Triangular (3 puntos), cono tipo 36 según DIN 6343 o su especificación |
| Tolerancia | ±0.005 mm en el orificio, ±0.01 mm en el cono exterior |
| Acabado superficial | Ra 0.4 en orificio y cono, Ra 1.6 en el resto |
| Concentricidad (TIR) | ≤0.005 mm en la punta, ≤0.01 mm a 50 mm de la punta |
| Proceso | Torneado CNC, tratamiento térmico, rectificado sin centros, electroerosión de ranuras |
| Inspección | Verificación dimensional al 100%, prueba de dureza por lote, informe de concentricidad |
| Tamaño de lote | De 1 pieza a 10,000 piezas, sin MOQ |
| Plazo de entrega | 7 días hábiles para prototipos, 12 días hábiles para producción |
| Empaque | Aceite antioxidante, ranura de espuma individual, caja de exportación |
1. Calidad trazable por lote. Cada lote recibe un número de colada único. Registramos la entrada de material, el registro del horno de tratamiento térmico y las dimensiones finales de rectificado. Si surge un problema en su línea, lo rastreamos hasta la colada exacta y el paso del proceso. Sin conjeturas.
2. Informe de inspección por lote. No tiene que solicitarlo. Cada envío incluye un informe dimensional, certificado de dureza y medición de concentricidad de unidades muestreadas. Para pedidos críticos, añadimos un informe CMM completo. Nuestro equipo de control de calidad firma antes de que las piezas salgan de la fábrica.
3. Una sola fábrica para CNC + estampado + resortes + disipadores de calor. Su cabezal de sujeción no es una isla. Si su ensamblaje necesita un resorte, un retenedor estampado o un disipador de calor para el accionamiento del husillo, los fabricamos bajo el mismo techo. Una orden de compra, un sistema de calidad, una fecha de envío. Menos proveedores, menos retrasos, menos excusas.
El cabezal de sujeción con orificio triangular tipo 36 es estándar en tornos automáticos y máquinas tipo suizo que alimentan barras redondas, hexagonales o cuadradas. El orificio triangular colapsa uniformemente en tres puntos, lo que sujeta barras hexagonales y cuadradas sin marcar las esquinas. Aplicaciones típicas:
Si su plano requiere una forma de orificio especial, un ángulo de cono diferente o una punta más larga, ajustamos la herramienta. Hemos cortado cabezales para barras de 0.8 mm y para barras hexagonales de 32 mm en la misma semana.

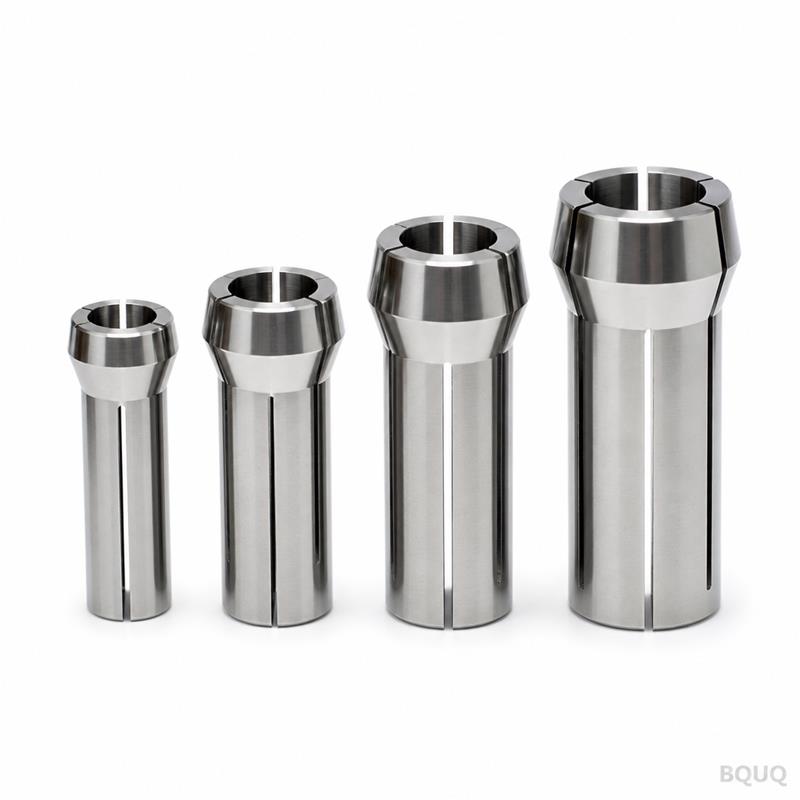

¿Busca otra pieza? También mecanizamos Juego de Pinzas de Torno Automático CNC Personalizadas Serie 34 36 38 40 | BQUQ en la misma fábrica de Dongguan.
P: ¿Cuál es su MOQ? R: Sin MOQ. Fabricamos una pieza para un prototipo o diez mil para producción. El precio unitario baja con la cantidad, pero el estándar de calidad sigue siendo el mismo.
P: ¿Cómo controlan la tolerancia y la concentricidad? R: Rectificamos el orificio y el cono en una rectificadora sin centros CNC después del tratamiento térmico. Cada cabezal se verifica con un pasador calibrado y un comparador de carátula en un mandril de prueba. La concentricidad es ≤0.005 mm en la punta. Enviamos el informe con el envío.
P: ¿Cuál es su plazo de entrega? R: Los prototipos se envían en 7 días hábiles. Las series de producción de 100 a 500 piezas se envían en 12 días hábiles. Los pedidos más grandes se programan por acuerdo, pero mantenemos un margen para solicitudes urgentes.
P: ¿Proporcionan certificados de material? R: Sí. Cada lote incluye un certificado de fábrica del material en bruto y un informe de dureza de nuestro horno de tratamiento térmico. Si necesita un paquete completo de trazabilidad, lo añadimos sin costo adicional.
Envíe su archivo PDF o STEP por correo a sc@bquq.com. Incluya el material, la dureza y la cantidad si los conoce. Si no, recomendaremos un grado según su barra y velocidad del husillo.
Recibirá una cotización firme en 12 horas. No un estimado. Un precio fijo con tolerancia, plazo de entrega y términos de envío.
Para consultas urgentes, escríbanos por WhatsApp: +86 13713157787.
La fabricación de precisión es nuestro único negocio. Hemos operado líneas CNC, prensas de estampado, máquinas de bobinado de resortes y producción de disipadores de calor durante 20 años en Dongguan. Envíe el plano. Nosotros fabricaremos el cabezal.
| Parámetro | Capacidad |
|---|---|
| Materiales | AL6061/7075, SUS303/304/316, acero 45#, cobre T2, latón H59, POM, PEEK, nylon |
| Tolerancia | ±0.005mm estándar, ±0.003mm bajo solicitud |
| Máquinas | CNC de 3/4/5 ejes, torneado-fresado, torno suizo |
| Superficie | Anodizado, niquelado, zincado, pasivado, chorro de arena, pulido |
| Rango de Tamaño | Máx. 400 x 300 x 200 mm |
| Prototipo | 72 horas, sin MOQ en muestras |
| Inspección | Informe completo por lote, datos CMM bajo solicitud |
