Juego de Pinzas de Torno Automático CNC Personalizadas Serie 34 36 38 40 | BQUQ
IntroducciónSu dibujo define la pieza. Nosotros definimos el proceso para sujetarla. Este juego de pinzas de torno automático cubre las series 34, 36, 38 y 40. Mecanizamos cada pinza a partir de barra
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

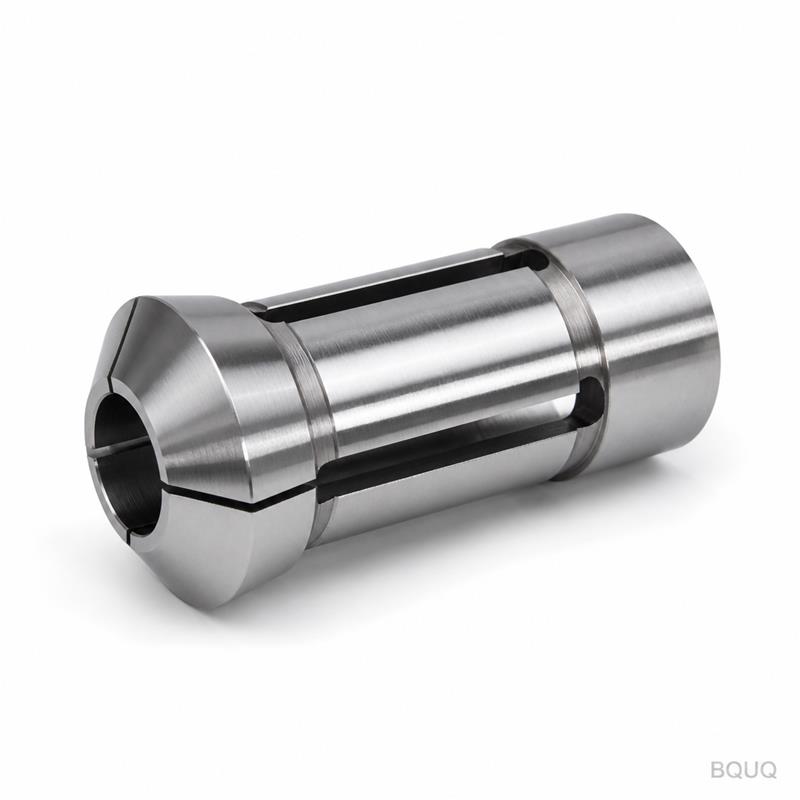

Su dibujo define la pieza. Nosotros definimos el proceso para sujetarla. Este juego de pinzas de torno automático cubre las series 34, 36, 38 y 40. Mecanizamos cada pinza a partir de barra maciza. Verificamos cada dimensión crítica antes del envío.
Sin conjeturas. Sin aproximaciones de stock estándar. Usted obtiene una pinza que sujeta con precisión y repetibilidad.
De un vistazo: Tolerancia ±0.005 mm en diámetro interior y cono. Plazo de entrega de 7 a 10 días para materiales estándar. Sin MOQ. Certificación completa de materiales con cada lote.
Especificaciones
Parámetro
Valor
Series disponibles
34, 36, 38, 40 (tamaños estándar de husillo de torno automático)
Materiales
20CrMnTi (cementado), acero para muelles 65Mn, AISI 4140, SUS440C
Dureza
58–62 HRC (cementado), 45–50 HRC (acero para muelles)
Proceso de mecanizado
Torneado CNC, rectificado interior, ranurado por electroerosión de hilo
Tolerancia del diámetro interior
+0.005 / -0.000 mm
Tolerancia del ángulo del cono
±0.005°
Acabado superficial
Ra 0.4 µm en superficie de sujeción, Ra 0.8 µm en el resto
Ranuras
Diseño de 3 o 6 ranuras según su dibujo
Tratamiento térmico
Cementado o temple por inducción, seguido de revenido
Inspección
Verificación dimensional 100%, prueba de dureza por lote
Tamaño de lote
Se aceptan desde 1 pieza hasta 10,000 piezas
Plazo de entrega
7–10 días para prototipos, 15–20 días para series de producción
Procesamos estos cuerpos de pinza en tornos de cabezal deslizante Citizen y Star. Luego rectificamos el diámetro interior y el cono en una rectificadora universal Studer. El ranurado se realiza con electroerosión de hilo para obtener cero rebabas y un ancho consistente.
Tres razones por las que los compradores nos envían sus dibujos
1. Calidad trazable por lote. Cada lote de tratamiento térmico recibe un código único. Registramos dureza, profundidad de capa cementada y datos dimensionales asociados a ese código. Si surge un problema en su producción, lo rastreamos hasta el lote y la fecha exactos. Usted recibe un informe completo, no una disculpa vaga.
2. Informe de inspección por lote. Cada lote se envía con un informe de inspección dimensional. Este lista el diámetro interior, el ángulo del cono, el ancho de ranura y los valores de dureza. Utilizamos una máquina de medición por coordenadas (CMM) y un durómetro Rockwell. El informe está firmado por nuestro ingeniero de control de calidad. Usted puede verificar cada número al recibirlo.
3. Una sola fábrica para CNC, estampado, muelles y disipadores de calor. Su juego de pinzas no es una pieza aislada. Funciona dentro de una máquina que también puede utilizar nuestras arandelas estampadas, muelles de compresión o componentes de refrigeración. Una sola orden de compra, un solo estándar de calidad, un solo punto de envío. Llevamos 20 años operando esta fábrica. Sabemos cómo coordinar múltiples líneas sin retrasos.
Dónde se utilizan estas piezas
Estas pinzas sujetan barra en tornos automáticos. Sostienen material redondo, hexagonal o cuadrado durante operaciones de torneado, taladrado y roscado.
Aplicaciones típicas:
Tornos de cabezal deslizante tipo suizo – sujeción de barra de pequeño diámetro para piezas de relojería, tornillos médicos y conectores electrónicos.
Tornos automáticos multihusillo – producción de alto volumen de racores de latón, carcasas de aluminio y elementos de fijación de acero.
Centros de torneado CNC – operaciones secundarias donde el cambio rápido de herramientas es crítico.
Sistemas de sujeción hidráulicos y neumáticos – donde la precisión de la pinza afecta directamente la concentricidad de la pieza.
Si su máquina utiliza una pinza de las series 34, 36, 38 o 40, podemos mecanizar un reemplazo o una variante personalizada. También fabricamos pinzas escalonadas, pinzas de emergencia y pinzas de recogida bajo pedido.
Preguntas frecuentes de los compradores antes de ordenar
P: ¿Cuál es su MOQ?
R: Sin MOQ. Aceptamos una sola pieza para pruebas. Los precios de producción comienzan a partir de 50 piezas por tamaño. Mantenemos los costos de herramientas bajos utilizando piezas en bruto estándar para la mayoría de las series.
P: ¿Cómo controlan la tolerancia y la calidad?
R: Rectificamos el diámetro interior y el cono después del tratamiento térmico. Esto elimina la distorsión causada por el temple. Medimos cada pinza con un calibrador de diámetros interiores y una regla de senos. La dureza se prueba en escala Rockwell por lote. Rechazamos cualquier pieza que esté fuera de ±0.005 mm en el diámetro interior.
P: ¿Cuál es su plazo de entrega para una pinza personalizada?
R: Prototipo en 7–10 días después de la aprobación del dibujo. Las series de producción de 500 piezas toman 15–20 días. Para pedidos urgentes, podemos acelerar a 5 días con un recargo del 15%. Enviamos a todo el mundo vía DHL o FedEx.
P: ¿Pueden proporcionar certificados de material?
R: Sí. Suministramos certificados de fábrica de la materia prima con cada envío. Se incluyen informes de tratamiento térmico para pinzas endurecidas. Si necesita inspección de terceros, la gestionamos al costo.
Envíe su dibujo
Envíenos su dibujo en formato PDF, STEP o IGES. Revisaremos el material, la tolerancia y la cantidad. Usted recibe una cotización firme dentro de 12 horas.
La fabricación de precisión es nuestro núcleo. Piezas personalizadas de mandril de pinzas CNC hechas en China sin MOQ y con trazabilidad completa. Envíe el dibujo. Nosotros nos encargamos del resto.
