Pines y terminales estampados: diseños de press-fit y soldadura
Respuesta breve: los pines y terminales estampados se producen en troqueles progresivos a partir de fleje de 0,10–3,0 mm, normalmente en latón, bronce fosforoso o cobre berilio. Los diseños press-fit se sujetan con una banda de interferencia de aproximadamente 0,05–0,15 mm en un orificio metalizado y necesitan recuperación elástica; los diseños de soldadura necesitan una superficie humectable y resistente al calor y un terminal flexible. Elija primero el método de unión: la geometría, el material y el recubrimiento se derivan de él. BQUQ estampa ambos tipos en Dongguan y mantiene ±0,05 mm en las características del fleje.

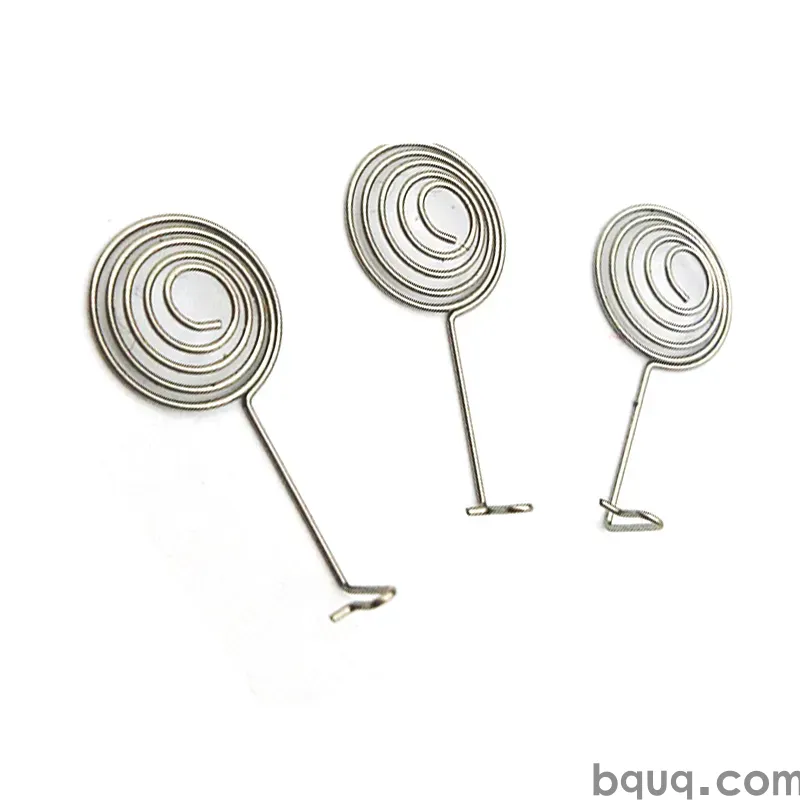

Los pines y terminales estampados son el tejido conectivo de la electrónica. Transportan corriente desde un conector a una placa, desde una batería a un contacto, desde un fusible a una barra colectora. Son económicos de fabricar en volumen, que es exactamente por lo que los detalles de diseño importan: uno o dos centavos de fleje extra por pieza, multiplicados por dos millones de piezas, es dinero real. Esta guía cubre los dos métodos de unión dominantes —press-fit y soldadura— y cómo cada uno cambia el diseño, el material y la tolerancia que debe especificar. Si desea una visión más amplia de la familia de piezas, comience con nuestra guía de piezas estampadas personalizadas.
Press-fit vs soldadura: elija la unión antes de la geometría
El error más grande que cometen los compradores es tratar los pines press-fit y de soldadura como la misma pieza con un acabado diferente. No lo son. Un pin press-fit es un resorte. Está diseñado para que, cuando se empuja en un orificio ligeramente más pequeño que su banda más ancha, el metal se desvíe elásticamente y empuje contra la pared del barril. Esa fuerza normal mantiene la pieza en su lugar y crea la interfaz eléctrica. Debe sobrevivir a la inserción, no debe deformarse permanentemente y debe mantener su fuerza de contacto a través de ciclos térmicos.
Un terminal de soldadura hace el trabajo opuesto. No necesita sostenerse mecánicamente: la soldadura lo hace. Necesita presentar una superficie que la aleación pueda humectar, tolerar temperaturas de reflujo sin perder la integridad del recubrimiento y proporcionar un terminal o pie flexible que absorba los pequeños desajustes entre el terminal y el pad. Un pin optimizado para press-fit produce una mala unión soldada, y un pie de soldadura presionado en un orificio no se sujetará. Elija la unión, luego diseñe.
Un anclaje útil: press-fit es para placas que no desea someter a reflujo, rutas de alta corriente y conectores reparables en campo. La soldadura es para líneas SMT o de reflujo de orificio pasante donde el terminal es uno de muchos componentes en el panel. Existen poblaciones mixtas, pero generalmente son dos números de pieza diferentes.
Materiales y recubrimiento para pines y terminales
| Material base | Uso típico | Conductividad vs cobre | Notas |
|---|---|---|---|
| Latón (H65/C2600) | Terminales generales, pines de bajo costo | ~28% IACS | Fácil de estampar y recubrir, resorte moderado |
| Bronce fosforoso (C51000) | Pines press-fit, contactos | ~15% IACS | Buen resorte, resiste la relajación de tensiones |
| Cobre berilio (C17200) | Press-fit de alto ciclo, relés | ~22% IACS | Mejor resorte y vida a la fatiga, mayor costo |
| Aleación de cobre (C194) | Marcos de plomo, pines de alta corriente | ~60% IACS | Excelente conductividad, resistencia moderada |
| Acero inoxidable 301/304 | Blindaje, clips sin corriente | Baja | Resistencia a la corrosión, mala conductividad |
El recubrimiento se elige según el método de unión y el entorno. El estaño (1–3 µm, mate o brillante) es el caballo de batalla para terminales de soldadura porque humecta fácilmente y es de bajo costo. El oro selectivo (0,05–0,8 µm sobre 0,5–1,5 µm de níquel) es estándar para pines press-fit y para contactos que deben sobrevivir muchos ciclos de acoplamiento o transportar señales de bajo voltaje donde las películas de óxido importan. La plata se usa en contactos de alta corriente y clips de fusibles. El subrecubrimiento de níquel importa: bloquea la difusión entre el metal base y el acabado superior y mantiene la superficie estable con el tiempo.
| Método de unión | Recubrimiento común | Guía de espesor | Por qué |
|---|---|---|---|
| Soldadura (SMT/THT) | Estaño mate | 5–10 µm | Humectabilidad, bajo costo |
| Soldadura (paso fino) | Estaño o Ni/Pd/Au | 1–3 µm estaño | Estabilidad térmica |
| Press-fit | Oro sobre níquel | 0,4–0,8 µm Au | Resistencia de contacto estable, desgaste |
| Press-fit (reducción de costos) | Estaño sobre níquel | 2–5 µm | Aceptable para pocas inserciones |
| Alta corriente | Plata sobre níquel | 2–5 µm | Baja resistencia, tolerancia al arco |
Mantenemos la selección de recubrimiento honesta: si su número de inserciones es inferior a cinco y sus voltajes son ordinarios, el oro a menudo es dinero tirado. Si el pin transporta una señal analógica de bajo nivel o ve cientos de ciclos de acoplamiento, el estaño le perjudicará. Díganos el número de ciclos y la corriente, y le diremos el acabado que encaja. Más sobre opciones de acabado en nuestra guía de acabado de piezas estampadas.
Reglas de geometría para pines press-fit
El éxito del press-fit reside en tres números: la banda de interferencia, el chaflán de entrada y la longitud de cumplimiento.
| Característica | Rango típico | Efecto si es incorrecto |
|---|---|---|
| Diámetro del orificio | 0,6–1,0 mm | Determina la fuerza de inserción |
| Interferencia | 0,05–0,15 mm | Muy poca = flojo; demasiada = daño al barril |
| Chaflán de entrada | 0,2–0,5 mm, 15–30° | Ausente = daño a la placa, desalineación |
| Longitud de cumplimiento | 1,5–3,0 mm | Corta = sin resorte; larga = pandeo |
| Espesor de recubrimiento | 0,4–0,8 µm Au | Delgado = desgaste total |
Las formas de ojo de aguja y pin dividido son los dos diseños flexibles comunes. Ambos dependen de que el pin pueda desviarse sin deformación permanente. Por eso se usa bronce fosforoso o cobre berilio en lugar de latón: el latón toma una deformación después de unas pocas inserciones y la fuerza de contacto decae. Si su plano especifica un pin press-fit de latón, espere que la fuerza de retención caiga después de unos pocos retrabajos.
La tolerancia en el ancho de banda es el factor de costo. Una banda de ±0,05 mm mantiene la mayoría de los diseños; empujar a ±0,02 mm en una banda de 2 mm de ancho comienza a exigir mejor fleje y un mantenimiento de troquel más estricto. Mantenemos ±0,05 mm como estándar en las características del fleje y avisaremos cuando un plano solicite algo que el troquel no puede mantener económicamente. Consulte nuestra guía de tolerancias de estampado de metal para el desglose completo.
Lista de verificación de diseño para terminales de soldadura
El terminal de soldadura es más un problema térmico y de humectación que mecánico. Puntos que vale la pena fijar antes de liberar un plano:
- Geometría del pie: los gull-wing y J-leads se autocentran durante el reflujo; una púa de orificio pasante recta no lo hace.
- Área soldable: mantenga el pad humectado libre de recubrimiento sobre molde y de la rebaba de cizalladura del troquel en la parte inferior.
- Ruta térmica: los terminales delgados y largos conducen el calor lejos de la unión y la privan de calor; mantenga la sección del terminal corta y la sección transversal adecuada.
- Alivio térmico: en un pad conectado a tierra, una conexión directa a un plano de cobre grande absorbe calor y causa uniones frías. Use radios de alivio.
- Coplanaridad: para terminales SMT, especifique la coplanaridad —generalmente 0,1 mm máx. para un pin pequeño, más ajustada para paso fino.
Los terminales de soldadura con frecuencia se combinan con un barril de engaste en el lado del cable, por lo que muchas piezas se describen como lengüetas de engaste-soldadura. Ese híbrido se cubre en nuestro artículo de lengüetas de engaste y soldadura.
Herramental, tolerancias y pruebas
Ambas familias de pines se producen en troqueles progresivos, lo que significa que el mismo troquel produce el pin, la tira portadora y el corte en una sola pasada. Las características inferiores a 0,3 mm exigen herramental de borde fino y un control cuidadoso de rebabas, porque la rebaba en una banda press-fit cambia la interferencia efectiva. Espere inspección de primera pieza en el ancho de banda, el ángulo del chaflán y el espesor del recubrimiento, además de una prueba de tracción de fuerza de retención en un cupón recubierto para piezas press-fit. Para terminales de soldadura, las pruebas de soldabilidad (balanza de humectación o inmersión y observación) pertenecen al paquete PPAP si su cliente lo requiere. Nuestro artículo métodos de inspección de estampado recorre los calibres y frecuencias.
El herramental es un costo único. Un troquel simple de pin de una sola fila es económico; un troquel de múltiples filas que produce ocho terminales por golpe reparte el herramental entre más piezas y es la decisión correcta una vez que el volumen lo justifica. Para cantidades de prototipo también podemos suministrar piezas de un troquel blando o, para formas simples, una muestra cortada con láser y formada, para que pueda validar el ajuste antes de comprometerse con herramental duro. La selección de material interactúa con todo esto: una aleación más rígida se estampa con más recuperación elástica y puede necesitar una estación de formado diferente, por lo que confirmamos el grado del fleje antes de finalizar el diseño del troquel. Si aún está eligiendo la aleación, nuestro artículo materiales para terminales estampados compara los grados comunes lado a lado.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un pin press-fit y un pin de soldadura?
R: Un pin press-fit se sostiene mecánicamente por interferencia elástica en un orificio metalizado y necesita buenas propiedades de resorte; un pin de soldadura es sostenido por la unión y necesita una superficie humectable y resistente al calor y un terminal flexible. Los dos exigen materiales y geometría diferentes y normalmente son números de pieza separados.
P: ¿Qué material es mejor para terminales estampados?
R: Latón para terminales de bajo costo y baja corriente; bronce fosforoso para pines press-fit y contactos que deben mantener fuerza de resorte; cobre berilio para contactos de alto ciclo o relés; aleación de cobre C194 para marcos de plomo de alta corriente. La selección sigue la corriente, los ciclos de inserción y el objetivo de costo.
P: ¿Cuánto recubrimiento de oro necesitan los pines press-fit?
R: Típicamente 0,4–0,8 µm de oro sobre 0,5–1,5 µm de níquel. Ese rango sobrevive los ciclos de inserción y mantiene estable la resistencia de contacto. El oro más delgado se desgasta en acoplamientos repetidos; el oro más grueso rara vez se amortiza fuera de entornos severos.
P: ¿Puede BQUQ estampar pines con recubrimiento selectivo?
R: Sí. Realizamos recubrimiento selectivo de oro, estaño y plata en flejes estampados y podemos recubrir solo la zona de contacto para ahorrar costos mientras mantenemos especificada el área soldable o press-fit. Envíe el plano y las especificaciones de recubrimiento para una cotización.
P: ¿Qué tolerancia pueden mantener en las características de pines estampados?
R: ±0,05 mm en las características del fleje es nuestro estándar, con ±0,02 mm disponible en bandas críticas cuando el troquel y el fleje lo permiten. Señalamos cualquier especificación que aumentaría drásticamente el costo antes de cotizar, en lugar de cotizarla en silencio.
