Muelles para aislamiento de vibraciones: constante y frecuencia natural
Respuesta breve: Un muelle aísla vibraciones solo cuando su frecuencia natural está muy por debajo de la frecuencia de excitación — una relación de 3:1 o más, lo que significa que la frecuencia natural del muelle debe situarse en o por debajo de un tercio de la frecuencia impulsora. Para un motor de 25 Hz, apunte a 8 Hz o menos. La frecuencia natural escala con la raíz cuadrada de la constante elástica dividida por la masa soportada, por lo que reducir a la mitad la frecuencia requiere reducir la constante a un cuarto. En la práctica, se elige un muelle blando, de gran recorrido y con suficiente capacidad de carga estática, y luego se verifica la deflexión, la tensión y el pandeo. BQUQ mecaniza y enrolla muelles aisladores con tolerancias CNC de ±0.005 mm en Dongguan, con cotización en 12 horas laborables.
¿Qué es físicamente el aislamiento de vibraciones?
El aislamiento de vibraciones significa interrumpir la trayectoria por la que una fuerza oscilante viaja desde una máquina hacia una estructura — o desde un suelo hacia un instrumento sensible. Un muelle lo logra introduciendo un elemento flexible entre ambos. En lugar de transmitir fuerza rígidamente, el muelle almacena y libera energía, y la masa que soporta se convierte en un resonador con su propia frecuencia.
Dos regímenes importan:
- Región de amplificación: cuando la frecuencia impulsora está cerca de la frecuencia natural del sistema masa-muelle, el movimiento se amplifica, no se reduce. Esta es la zona de resonancia y es destructiva.
- Región de aislamiento: cuando la frecuencia impulsora está muy por encima de la frecuencia natural, la transmisibilidad disminuye. La fuerza transmitida cae a medida que aumenta la relación de frecuencias.
La transición es el problema de diseño. Todo aislador pasa por resonancia durante el arranque y la parada, por lo que el muelle debe sobrevivir a ella, y el sistema debe amortiguarla rápidamente o ser limitado por topes.
Transmisibilidad en una ecuación
Para un sistema de un grado de libertad con relación de amortiguamiento viscoso ζ y relación de frecuencias r = f_impulsora / f_natural:
T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]
Con r = 3 y ζ = 0.05, T ≈ 0.13 — aproximadamente el 87% de la fuerza perturbadora se bloquea. Con r = 5, T ≈ 0.045. Por eso la regla 3:1 es un mínimo, no un objetivo.
¿Cómo se calcula la frecuencia natural de un muelle?
La frecuencia natural de una masa soportada por un muelle es:
f_n = (1 / 2π) × √(k / m)
donde k es la constante elástica en N/mm (expresada como N/m para el SI) y m es la masa soportada en kg. Para una instalación con varios muelles, k es la suma de todas las constantes que comparten la carga, y m es la masa total soportada.
Un atajo práctico para ingenieros que trabajan en Hz y kg:
f_n ≈ 15.76 / √δ
donde δ es la deflexión estática en milímetros bajo la carga soportada. Este único número — la deflexión estática — es la forma más rápida de juzgar si un aislador puede funcionar. ¿Quiere 5 Hz? Necesita unos 10 mm de deflexión estática. ¿Quiere 3 Hz? Unos 28 mm.
Objetivos de deflexión estática
| Frecuencia natural objetivo | Deflexión estática requerida | Tipo de aislador típico |
|---|---|---|
| 10 Hz | ~2.5 mm | Almohadilla de goma rígida, muelle corto |
| 7 Hz | ~5 mm | Muelle de compresión medio |
| 5 Hz | ~10 mm | Muelle de compresión blando |
| 3 Hz | ~28 mm | Muelle de gran recorrido, gran longitud libre |
| 2 Hz | ~62 mm | Muelle neumático o muelle personalizado muy blando |
Estas cifras son indicativas para un modelo de un grado de libertad. Las instalaciones reales añaden flexibilidad estructural, que normalmente suaviza el sistema efectivo y desplaza la frecuencia hacia abajo — a veces de forma útil, a veces impredecible.
¿Por qué importa más la constante elástica que el material del muelle?
La constante establece la frecuencia. El material establece la tensión, la vida a fatiga y el comportamiento frente a la corrosión. Los ingenieros a menudo empiezan por el material porque parece concreto, pero la decisión de la constante va primero y condiciona todo lo demás.
Constante para un muelle helicoidal de compresión con alambre redondo:
k = G d⁴ / (8 D³ N_a)
donde G es el módulo de cortante, d es el diámetro del alambre, D es el diámetro medio de espira y N_a es el número de espiras activas. La dependencia de cuarta potencia con el diámetro del alambre es la palanca dominante. Un aumento del 10% en el diámetro del alambre eleva la constante en aproximadamente un 46%. Un aumento del 10% en el diámetro medio reduce la constante en aproximadamente un 25%.
| Parámetro | Cambio | Efecto sobre la constante | Efecto sobre la tensión |
|---|---|---|---|
| Diámetro del alambre d | +10% | +46% | Mayor (tensión ∝ 1/d³ a carga fija) |
| Diámetro medio D | +10% | −25% | Menor |
| Espiras activas N_a | +10% | −9% | Menor |
| Longitud libre | +10% | Sin cambio | Menor (más recorrido disponible) |
La consecuencia práctica: para obtener una frecuencia natural baja se necesita un muelle blando, y un muelle blando implica alambre fino, gran diámetro, muchas espiras, o los tres. Eso lleva hacia un muelle largo y esbelto — lo que introduce pandeo y sobrecarga dinámica.
Pandeo y esbeltez
A medida que la longitud libre crece en relación con el diámetro medio, un muelle de compresión se vuelve propenso al pandeo lateral. Una regla empírica común es mantener la relación entre longitud libre y diámetro medio por debajo de aproximadamente 4 para muelles sin guía, o proporcionar guía interna o externa más allá de eso. Los muelles pandeados no se comportan como se diseñaron: la constante se vuelve no lineal, aparece rigidez lateral y la frecuencia de aislamiento se desplaza.
Para aisladores muy blandos, considere:
- Barras o casquillos de guía
- Anidar dos muelles concéntricos con constantes diferentes
- Cambiar a una geometría diferente, como un muelle cónico o de barril
- Dividir la carga entre varios muelles más cortos
¿Cómo se adapta un muelle a un problema de vibración real?
Comience por la excitación, no por el muelle. El flujo de trabajo siguiente es el que utilizamos al cotizar muelles aisladores en BQUQ.
Paso 1: Caracterizar la excitación
Identifique la frecuencia impulsora. Para una máquina rotativa, f = RPM / 60. Para un motor de dos polos a 3000 RPM, eso es 50 Hz. Recuerde los armónicos: un motor puede producir energía significativa a 2× y 3× la velocidad de giro, y los rodamientos pueden añadir contenido de orden superior. Si la frecuencia significativa más baja es 50 Hz, apunte a una frecuencia natural de 16 Hz o menos.
Paso 2: Establecer la relación de frecuencias
Elija r ≥ 3, idealmente 4 a 5. Bajar de 3 lo sitúa demasiado cerca de la resonancia, donde pequeños cambios en masa o constante provocan grandes cambios en la transmisibilidad. Subir de 5 da rendimientos decrecientes y exige muelles muy blandos y muy largos.
Paso 3: Convertir a deflexión estática
Use δ = (15.76 / f_n)². Para f_n = 8 Hz, δ ≈ 3.9 mm. Para f_n = 5 Hz, δ ≈ 9.9 mm.
Paso 4: Dimensionar el muelle
A partir de la carga estática por muelle W y la deflexión δ, la constante k = W / δ. Luego elija d, D y N_a para alcanzar esa constante manteniendo una tensión aceptable. Verifique:
- Altura sólida — debe ser menor que la altura instalada menos la deflexión dinámica máxima
- Tensión a sólido — debe mantenerse por debajo de la admisible para el material y el número de ciclos
- Sobrecarga dinámica — la frecuencia natural del propio muelle (no la de la masa sobre él) debe estar muy por encima de la excitación
Paso 5: Verificar con un ensayo de carga
La constante es fácil de equivocar. La tolerancia del diámetro del alambre, el número de espiras y las suposiciones sobre las condiciones de extremo desplazan el valor medido. Un ensayo de carga-deflexión al 20%, 40% y 60% del recorrido esperado detecta la mayoría de los errores antes del montaje. Nuestro artículo sobre ensayo de carga de muelles cubre la configuración de medición en detalle.
¿Qué hay del amortiguamiento y la relación de amortiguamiento?
Un muelle de acero puro casi no tiene amortiguamiento inherente — ζ suele ser de 0.001 a 0.01. Eso es excelente para la eficiencia de aislamiento por encima de la resonancia, pero pobre para el control en resonancia. En la práctica, los sistemas aisladores añaden amortiguamiento mediante:
- Elementos elastoméricos en serie o en paralelo con el muelle
- Fricción en las espiras de extremo y asientos
- Amortiguamiento fluido o neumático en el soporte
- Topes que limitan el recorrido en resonancia
Un mayor amortiguamiento reduce el pico en resonancia pero degrada ligeramente el aislamiento por encima de ella. Para r ≥ 3, la penalización es pequeña — un ζ de 0.1 frente a 0.01 cambia T a r = 4 de aproximadamente 0.067 a aproximadamente 0.077. Aceptable. El beneficio real es sobrevivir al arranque y la parada.
| Relación de amortiguamiento ζ | T pico en resonancia | T a r = 3 | T a r = 5 |
|---|---|---|---|
| 0.01 | ~50 | 0.111 | 0.042 |
| 0.05 | ~10 | 0.128 | 0.045 |
| 0.10 | ~5 | 0.152 | 0.051 |
| 0.20 | ~2.5 | 0.207 | 0.068 |
Los valores son indicativos para un modelo lineal de un grado de libertad.
¿Qué tipo de muelle encaja con cada trabajo de aislamiento?
Diferentes geometrías resuelven diferentes restricciones. La tabla siguiente asigna tareas comunes de aisladores a familias de muelles.
| Tarea | Muelle recomendado | Por qué |
|---|---|---|
| Instrumento ligero, objetivo 10–20 Hz | Muelle de compresión pequeño | Compacto, fácil de asentar, bajo costo |
| Soporte de motor o bomba, 5–10 Hz | Muelle de compresión medio, guiado | Constante predecible, buen recorrido |
| Maquinaria pesada, 3–5 Hz | Muelle de compresión grande o muelle neumático | Necesita gran deflexión estática |
| Aislador cargado a tracción | Muelle de extensión | Montaje en modo tracción, ganchos o bucles |

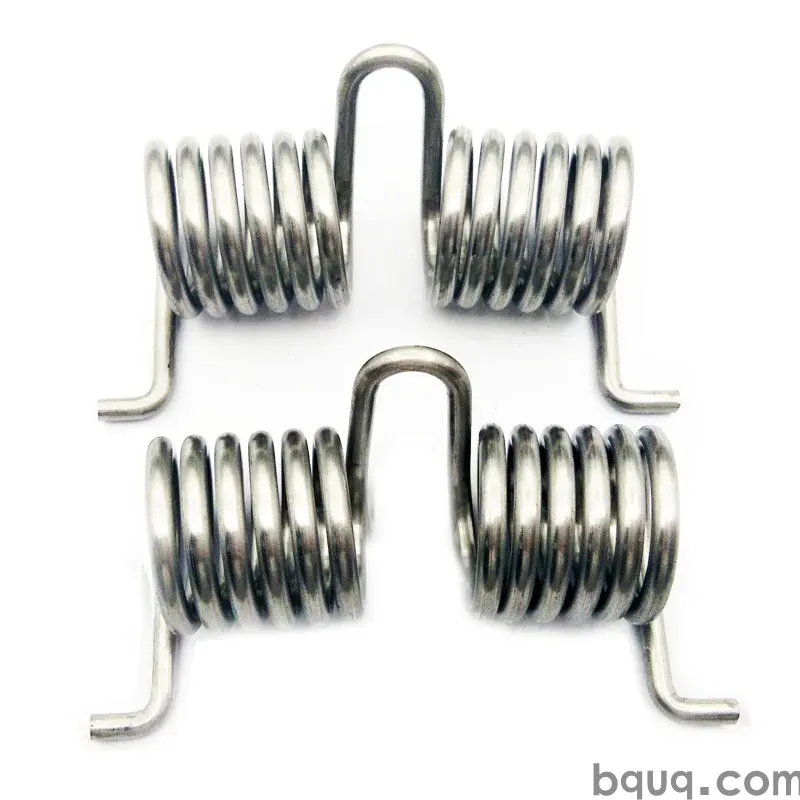

| Aislamiento rotativo o de pivote | Muelle de torsión | Flexibilidad torsional, aislamiento angular |
| Espacio limitado, carga alta | Muelle de troquel o pila de discos | Alta constante en poca altura |
Para la mayoría de soportes industriales, un muelle de compresión helicoidal es la opción por defecto. Es barato, predecible y fácil de especificar. El esfuerzo de ingeniería se centra en la constante, no en la geometría.
Errores de diseño que rompen los sistemas de aislamiento
Resonancia en el arranque
Toda máquina pasa por resonancia al subir de velocidad. Si el muelle no puede soportar el recorrido amplificado, cederá o se fatigará. Verifique la amplitud pico en resonancia y confirme que el muelle no alcanza la altura sólida.
Flexibilidad estructural
Un muelle es tan blando como la estructura en la que se asienta. Si la placa de montaje flexa, la rigidez efectiva del sistema cambia y la frecuencia natural se desplaza. Las bases rígidas y masivas no son opcionales.
Temperatura y material
El módulo de cortante G disminuye con la temperatura. Para el acero, G cae aproximadamente un 2% a 3% por cada 100 °C de aumento en el rango de operación normal. Eso reduce la constante y baja la frecuencia — normalmente un efecto pequeño, pero vale la pena verificarlo en aplicaciones calientes. Para entornos corrosivos, los grados inoxidables como 302 o 316 cambian tanto G como la tensión admisible, por lo que la constante y la vida deben recalcularse en lugar de escalarse. Nuestro artículo sobre selección del diámetro del alambre del muelle recorre las disyuntivas.
Fatiga y número de ciclos
Los muelles aisladores a menudo ven millones de ciclos pequeños en lugar de unos pocos grandes. El rango de tensión importa más que la tensión pico. Mantenga la tensión cortante alternante muy por debajo del límite de fatiga para el material y la condición superficial, y especifique granallado donde el número de ciclos sea alto. Los principios de nuestra guía sobre diseño de muelles bajo carga dinámica se aplican directamente.
Acumulación de tolerancias
La tolerancia de la constante es función de la tolerancia del diámetro del alambre, el número de espiras y el rectificado de extremos. Si su objetivo de aislamiento es estricto, especifique explícitamente la tolerancia de la constante y ensaye según ella. No asuma que una constante nominal de catálogo quedará dentro del 5%.
Cómo apoya BQUQ los programas de muelles aisladores
BQUQ opera cuatro líneas de producción en una sola fábrica en Dongguan: mecanizado CNC (±0.005 mm), estampado de metal, muelles personalizados y producción de disipadores de calor. Para el trabajo de aislamiento de vibraciones, eso significa que el muelle, sus asientos y cualquier carcasa mecanizada pueden obtenerse juntos en lugar de recurrir a tres proveedores — lo cual importa cuando la constante y la geometría interactúan.
Lo que puede esperar:
- Cotización en 12 horas laborables para una especificación de muelle definida
- MOQ flexible — se aceptan cantidades de prototipo y series cortas
- ISO9001 sistema de calidad con verificación dimensional y de carga
- Gama de materiales que cubre alambre musical, templado en aceite, cromo-silicio y grados inoxidables
Envíe el diámetro del alambre, diámetro medio, espiras activas, longitud libre, tipo de extremo, material y la carga en su deflexión objetivo. Si solo tiene el problema de vibración — masa, frecuencia impulsora y aislamiento requerido — envíe eso en su lugar. Trabajaremos hacia atrás hasta un muelle.
Preguntas frecuentes
P: ¿Qué frecuencia natural debe tener un aislador de vibraciones?
R: Apunte a un tercio o menos de la frecuencia impulsora significativa más baja, idealmente un cuarto a un quinto. Para un motor de 50 Hz, eso significa 10 a 16 Hz. Más bajo es mejor para el aislamiento, pero exige más deflexión estática, un muelle más largo y más espacio de instalación. Por debajo de 3 Hz generalmente se abandonan los muelles helicoidales de acero y se pasa a muelles neumáticos.
P: ¿Un muelle más blando siempre aísla mejor?
R: Por encima de la región de resonancia, sí — una constante más baja significa una frecuencia natural más baja y una transmisibilidad más baja. Pero los muelles más blandos necesitan más recorrido, son más propensos al pandeo y pueden no sobrevivir a la resonancia durante el arranque. También hay un límite práctico: los muelles muy blandos se vuelven sensibles a los cambios de masa y a la flexibilidad estructural, por lo que la frecuencia efectiva se desplaza.
P: ¿Cómo calculo la constante de un muelle para un aislador?
R: Use k = G d⁴ / (8 D³ N_a) para un muelle helicoidal de compresión. Alternativamente, trabaje hacia atrás: la constante es igual a la carga estática dividida por la deflexión estática requerida, y la deflexión estática proviene de la frecuencia natural objetivo. Ambas rutas deben coincidir; si no lo hacen, verifique el número de espiras activas y las condiciones de extremo.
P: ¿Puede un muelle de acero proporcionar suficiente amortiguamiento por sí solo?
R: No. Los muelles de acero tienen relaciones de amortiguamiento en torno a 0.001 a 0.01, que es muy bajo. Eso está bien para la eficiencia de aislamiento por encima de la resonancia, pero implica grandes amplitudes en resonancia. La mayoría de los diseños de aisladores añaden amortiguamiento elastomérico, por fricción o fluido, o instalan topes para limitar el recorrido durante el arranque y la parada.
P: ¿Qué causa que un muelle aislador falle prematuramente?
R: Las causas habituales son el sobrepico de resonancia durante el arranque, el pandeo por esbeltez excesiva, la fatiga por alta tensión alternante y la corrosión o fragilización por hidrógeno en piezas recubiertas o inoxidables. Especificar la tolerancia de la constante, añadir guiado y granallar la superficie aborda la mayoría de estos problemas antes de que aparezcan en campo.
