Carga de contacto en muelles para conectores e interruptores
Respuesta breve: La carga de contacto es la fuerza normal que un muelle aplica en la interfaz eléctrica; típicamente 0,2–1,5 N por contacto para conectores de nivel de placa, 1–5 N para terminales de potencia y 0,5–3 N para interruptores táctiles. Debe mantenerse lo suficientemente alta como para romper las películas de óxido y mantener una resistencia de contacto estable de nivel miliohmio, pero lo suficientemente baja como para evitar desgaste, daño en el recubrimiento y una fuerza de inserción excesiva. En la práctica, se especifica una ventana, no un valor único; por ejemplo, 1,2 N ±20% a la deflexión nominal, y luego se valida con ensayos de carga en ambos extremos de la pila de tolerancias. BQUQ mecaniza y conforma estos muelles en Dongguan con tolerancias de ±0,005 mm en características CNC y presupuesta en 12 horas laborables.
Por qué la carga de contacto importa más que la constante elástica en electrónica
En la mayoría de las aplicaciones de muelles, los ingenieros comienzan con la constante elástica. En conectores e interruptores, deberían comenzar con la carga.
Un contacto de conector es primero un dispositivo eléctrico y segundo un dispositivo mecánico. La función del muelle es generar una fuerza normal predecible en la interfaz de acoplamiento, porque esa fuerza es lo que:
- Rompe las películas superficiales. Las aleaciones de cobre forman capas de óxido y sulfuro en cuestión de horas tras la exposición. Generalmente se necesita una fuerza de contacto de aproximadamente 0,5 N o más para fracturar esas películas y establecer un contacto metal-metal real. Por debajo de eso, se depende de la conducción por efecto túnel a través de una película delgada, y la resistencia se vuelve inestable.
- Estabiliza la resistencia de contacto. La resistencia de contacto disminuye abruptamente con el aumento de la fuerza a cargas bajas y se aplana por encima de aproximadamente 1 N para contactos típicos con recubrimiento de oro. Operar en la región plana significa que pequeñas variaciones de fabricación no se traducen en grandes oscilaciones de resistencia.
- Resiste el fretting y la vibración. El micromovimiento de unos pocos micrómetros en la interfaz causa corrosión por fretting. Una mayor fuerza normal reduce la amplitud de deslizamiento relativo, por lo que los conectores automotrices e industriales especifican fuerzas mínimas en lugar de nominales.
- Sobrevive a los ciclos térmicos. La expansión diferencial entre la carcasa, el terminal y el muelle cambia la deflexión con la temperatura. Una ventana de carga con margen absorbe esa deriva.
La contrapresión es igualmente real. Una fuerza excesiva aumenta la fuerza de inserción, desgasta el recubrimiento de oro, suelda en frío los contactos de estaño blando y puede deformar el pin de acoplamiento. Para un conector multiposición, la fuerza de inserción total escala con el número de contactos: un conector de 60 posiciones a 2 N por contacto necesita 120 N de fuerza de inserción antes de factores de fricción, lo que ya resulta incómodo para un técnico de campo.
Por lo tanto, el objetivo de diseño es una ventana de carga, definida a una deflexión específica, con una tolerancia definida, medida después de las operaciones de recubrimiento y conformado que realmente se envían.
Cómo se especifica la carga de contacto en un plano
Una especificación de muelle bien redactada para un contacto electrónico contiene cuatro números, no uno.
| Parámetro | Qué define | Valor típico en electrónica |
|---|---|---|
| Deflexión de trabajo | Recorrido desde la posición libre hasta la posición acoplada | 0,15–0,60 mm |
| Carga de contacto a la deflexión de trabajo | Fuerza normal en la interfaz eléctrica | 0,3–1,5 N (señal), 1–5 N (potencia) |
| Tolerancia de carga | Dispersión aceptable alrededor del nominal | ±15% a ±25% |
| Carga mínima al final de la vida útil | Fuerza después de relajación y ciclado | ≥ 60–70% del nominal inicial |
También vale la pena incluir dos valores de soporte en el plano: la altura libre (o ángulo libre para tipos de torsión) y la tensión máxima a la deflexión de trabajo, expresada como porcentaje del límite elástico del material o como una tensión objetivo en MPa.
La razón para especificar la carga en lugar de solo las dimensiones es que la carga es la salida funcional. Dos muelles pueden medir idénticamente en un comparador y entregar fuerzas diferentes debido a la deriva del diámetro del alambre, el número de espiras, la variación del tratamiento térmico o la tensión residual del conformado. El ensayo de carga captura todo eso a la vez.
Para un análisis más profundo de cómo interactúan la constante elástica y la carga en una familia de muelles, consulte constante elástica vs carga.
Contactos de señal, potencia e interruptores
Las tres categorías se comportan de manera suficientemente diferente como para justificar reglas separadas.
Contactos de señal (placa a placa, FFC/FPC, paso fino) funcionan a 0,2–1,0 N. El riesgo dominante no es la resistencia sino el desgaste: baja fuerza más vibración más ciclos de acoplamiento repetidos desgastan de 0,4 a 0,8 µm de oro. Muchos diseños de paso fino aceptan 0,3 N porque la geometría del contacto utiliza una corona o borde afilado que concentra la tensión y perfora las películas localmente.
Contactos de potencia funcionan a 1–5 N y a veces más. Aquí el factor determinante es la densidad de corriente y el calor. Una mayor fuerza reduce la resistencia de constricción, lo que reduce el calentamiento por I²R en la interfaz. Un contacto de cuchilla de 20 A a 3 N funcionará mediblemente más frío que el mismo contacto a 1 N.
Interruptores táctiles son un híbrido. La cúpula metálica o el voladizo debe entregar un chasquido nítido con una fuerza de accionamiento definida (a menudo 1,0–3,5 N) y una fuerza de retorno lo suficientemente alta como para abrir el circuito de manera fiable. La vida útil del interruptor está dominada por la relación entre la fuerza de accionamiento y la de liberación y por el nivel de tensión en la cúpula.
Materiales y geometría: de dónde proviene realmente la carga
La carga de contacto es el producto de la rigidez y la deflexión. Ambas están determinadas por el material y la geometría, y ambas están limitadas por el requisito eléctrico.
Las aleaciones de cobre dominan
| Material | Módulo típico | Conductividad | Dónde encaja |
|---|---|---|---|
| Bronce fosforoso (C51000, C52100) | ~110 GPa | 15–20% IACS | Contactos de señal generales, buena vida a la fatiga, bajo costo |
| Berilio cobre (C17200, C17510) | ~128 GPa | 22–60% IACS (envejecido) | Contactos de alto ciclo, alta fuerza, pequeña deflexión |
| Latón (C26000) | ~110 GPa | 28% IACS | Bajo costo, bajo ciclo, fuerza moderada |
| Alpaca | ~125 GPa | 5–10% IACS | Clips de resorte y blindaje, no conductores de corriente |
| Acero inoxidable (301, 17-7PH) | ~190–200 GPa | <3% IACS | Clips de retención, dedos EMI, muelles no de señal |
El berilio cobre es la elección clásica donde la fuerza debe ser alta y el tamaño del paquete pequeño, porque puede envejecerse hasta una resistencia muy alta a la fluencia mientras conserva una conductividad útil. Las compensaciones, incluidas las cuestiones regulatorias y de suministro en torno al berilio, se tratan en muelles de berilio cobre.
Palancas geométricas
Una vez fijado el material, el diseñador controla la carga mediante:
- Longitud y espesor de la viga. Para un contacto en voladizo, la carga escala con el cubo del espesor e inversamente con el cubo de la longitud. Un cambio del 10% en el espesor mueve la carga aproximadamente un 33%. Por eso la tolerancia del espesor de la tira importa más de lo que reconocen la mayoría de los planos.
- Radio o corona de contacto. Un contacto más afilado concentra la tensión y reduce la fuerza necesaria para romper las películas, a costa de un mayor desgaste local.
- Número de espiras activas en contactos helicoidales, que establece la constante elástica linealmente.
- Precarga. Incorporar una deflexión inicial en el ensamblaje elimina el juego libre y hace que la curva carga-deflexión comience en su región lineal.
Tensión y relajación
El factor limitante generalmente no es la fluencia en el ensamblaje sino la relajación de tensiones con el tiempo y la temperatura. Un contacto mantenido al 70–80% del límite elástico a 85 °C perderá fuerza continuamente. La práctica de diseño para conectores de larga vida es mantener la tensión de trabajo por debajo de aproximadamente el 40–50% del límite elástico al 0,2% del material a temperatura, o seleccionar una aleación con fuerte resistencia a la relajación, como el berilio cobre envejecido o un bronce fosforoso de alto rendimiento.
Tolerancias de fabricación que afectan la carga de contacto
Aquí es donde un buen diseño se encuentra con la realidad. La carga de contacto es una pila de tolerancias, y cada elemento contribuye.
| Fuente de variación | Contribución típica a la dispersión de carga | Método de control |
|---|---|---|
| Espesor de la tira | ±3–8% | Inspección de entrada, bobina certificada |
| Retroceso elástico en conformado | ±5–15% | Compensación de utillaje, ajuste en troquel |
| Tratamiento térmico / envejecimiento | ±5–12% | Control del perfil del horno, verificación de dureza |
| Espesor del recubrimiento | ±1–3% | Control del baño, verificación por XRF |
| Deflexión en el ensamblaje | ±5–10% | Control de utillaje de montaje, ensayo de carga al 100% |
| Repetibilidad de medición | ±2–5% | Gauge R&R, velocidad de ensayo definida |
Apiladas aleatoriamente, estas fuentes producen fácilmente una dispersión de carga de ±20%, que es exactamente por lo que ±20% es una tolerancia realista en el plano y ±5% no lo es, a menos que se esté preparado para ensayar y clasificar al 100%.
Dos consecuencias prácticas:
1. Especifique la carga a una deflexión que realmente pueda medir. Si el plano dice "1,2 N a 0,4 mm" pero el utillaje de ensayo mide a altura libre, el número no tiene sentido.
2. Decida desde el principio si necesita ensayo de carga al 100%. Para piezas críticas para la seguridad o de gran volumen adyacentes a automoción, el ensayo de carga automatizado al 100% con clasificación aprobado/rechazado es estándar. Para electrónica de consumo, el muestreo estadístico con SPC en el proceso de conformado suele ser suficiente. El enfoque de BQUQ se describe en ensayo de carga de muelles.
Cómo se mide la carga de contacto
Tres métodos cubren la mayoría de las necesidades de producción.
Ensayo de fuerza-deflexión. Un soporte motorizado lleva el muelle o contacto a una deflexión definida y registra la fuerza. Esto proporciona la curva completa, de la cual se lee la carga a la deflexión de trabajo, la constante elástica y cualquier no linealidad. La velocidad importa: ensayar a 50 mm/min y a 5 mm/min puede dar resultados diferentes en piezas recubiertas o con recubrimiento polimérico.
Ensayo de carga a altura. Una verificación más simple y rápida: comprimir hasta un tope duro y leer la fuerza. Adecuado para clasificación de alto volumen donde solo importa un punto de la curva.
Ensayo de resistencia de contacto in situ. El ensayo funcionalmente más honesto: acoplar el conector, pasar una corriente definida (típicamente 100 mA máx. para evitar calentamiento) y medir la caída de milivoltios en la interfaz. Esto valida que la ventana de carga realmente entrega una resistencia estable después del recubrimiento, ciclos térmicos y ciclos de acoplamiento.
Una especificación lista para producción generalmente combina un ensayo de carga mecánica con una verificación periódica de resistencia, porque un muelle puede pasar el ensayo de carga y aún fallar eléctricamente si la geometría del contacto o el recubrimiento son incorrectos.
Lista de verificación de diseño para muelles de conectores e interruptores
Antes de emitir un plano, confirme:
- La carga de contacto se especifica a la deflexión de trabajo, con una tolerancia no más ajustada de lo que el proceso puede mantener.
- Se indica la carga mínima al final de la vida útil, teniendo en cuenta la relajación a la temperatura máxima de operación.
- La tensión de trabajo está por debajo del umbral seguro de relajación para la aleación elegida.
- La altura libre o ángulo libre se especifica con una tolerancia que el proceso de conformado puede cumplir.
- Se indican el temple del material y la dirección del grano en relación con la línea de doblez.
- El recubrimiento se especifica por espesor y tipo, con una nota solo en la interfaz de contacto.
- El método de ensayo, la deflexión del utillaje y la velocidad de ensayo se definen en el plano o en una especificación referenciada.
- Se indican la vida útil en ciclos de acoplamiento y cualquier requisito de ciclado térmico.

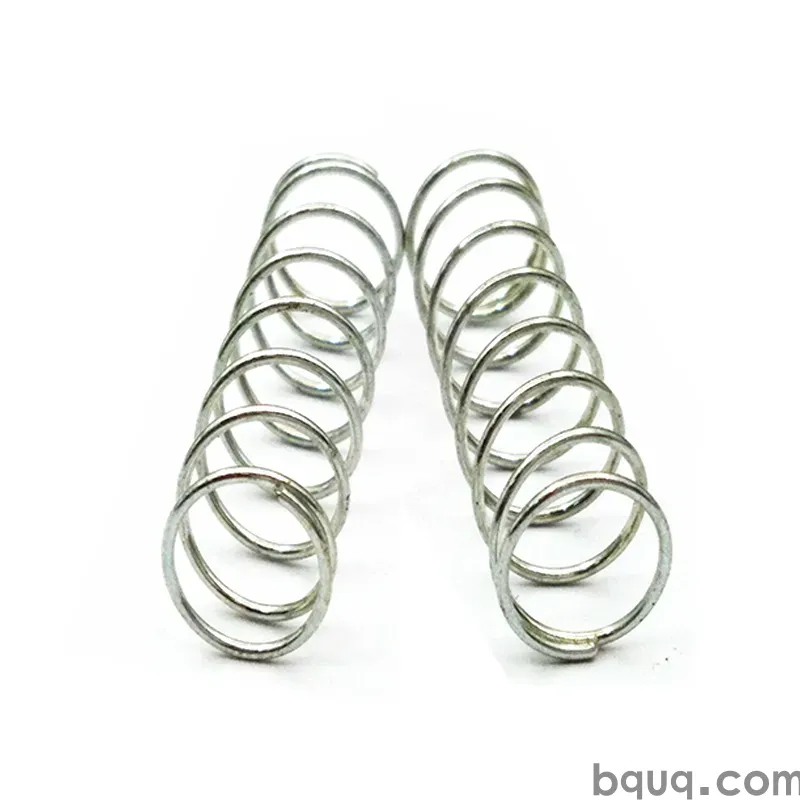

Para contactos helicoidales y de forma de bobina, se aplica la misma disciplina sustituyendo la constante elástica por la rigidez de la viga; consulte muelles de compresión para la familia de geometría estándar, y muelles de extensión personalizados donde el contacto se tira en lugar de empujarse. Los topes de interruptores rotativos y contactos multiposición generalmente pertenecen a la familia de muelles de torsión.
Trabajar con un fabricante de muelles en la carga de contacto
El modo de fallo más común al abastecerse de muelles de contacto electrónicos es un plano que especifica dimensiones pero no función. El proveedor entonces fabrica piezas que miden correctamente y fallan en campo.
Una especificación funcional breve —carga a deflexión, tolerancia, método de ensayo y mínimo al final de la vida útil— elimina la mayor parte de ese riesgo y permite al fabricante elegir la ruta de proceso. También le permite decirle honestamente si su objetivo es alcanzable: una ventana de carga de ±10% en un voladizo de bronce fosforoso de 0,15 mm de espesor con una deflexión de 0,3 mm es una propuesta muy diferente a la misma ventana en una pieza de 0,5 mm de espesor.
BQUQ opera cuatro líneas de producción en una fábrica en Dongguan que cubren mecanizado CNC, estampado de metal, muelles personalizados y disipadores de calor, lo que significa que los muelles de contacto pueden estamparse, conformarse, tratarse térmicamente y ensayarse en carga sin salir del edificio. Las características CNC mantienen ±0,005 mm donde la geometría del contacto lo exige. Los presupuestos se devuelven en 12 horas laborables, y el MOQ es lo suficientemente flexible para prototipos y series piloto.
Preguntas frecuentes
P: ¿Cuál es una carga de contacto típica para un conector placa a placa?
R: La mayoría de los conectores placa a placa y FFC/FPC de paso fino funcionan a 0,2–1,0 N por contacto, siendo 0,4–0,6 N un nominal común. Los contactos de potencia en la misma familia pueden funcionar a 1–5 N. El valor depende de la geometría del contacto, el recubrimiento y el número de ciclos de acoplamiento requeridos. Siempre especifique una ventana en lugar de un número único.
P: ¿Qué tolerancia de carga de contacto puede mantener realmente un fabricante de muelles?
R: Para contactos de tira conformados, ±20% es rutinario y ±15% es alcanzable con buen utillaje y ajuste en troquel. Más ajustado que ±10% generalmente requiere ensayo de carga automatizado al 100% y clasificación, lo que añade costo. Los muelles helicoidales de compresión a menudo pueden mantener ±10% en la constante elástica más fácilmente que los contactos conformados mantener ±10% en la carga.
P: ¿Una mayor fuerza de contacto siempre significa menor resistencia de contacto?
R: No. La resistencia disminuye abruptamente con la fuerza hasta aproximadamente 1 N para contactos con recubrimiento de oro, luego se aplana. Más allá de ese punto, la fuerza adicional aporta muy poco eléctricamente mientras aumenta el desgaste, la fuerza de inserción y el daño al recubrimiento. El objetivo es situarse en la región plana con margen, no maximizar la fuerza.
P: ¿Qué causa que la carga de contacto disminuya a lo largo de la vida de un conector?
R: La relajación de tensiones en el material del muelle es la causa principal, impulsada por la temperatura y la relación entre la tensión de trabajo y el límite elástico. El desgaste por fretting y la transferencia de recubrimiento en la interfaz también degradan el rendimiento. Mantener la tensión de trabajo por debajo de aproximadamente el 40–50% del límite elástico a temperatura, y elegir una aleación con buena resistencia a la relajación, limita la caída.
P: ¿Puede BQUQ producir muelles de contacto a una carga especificada en lugar de solo dimensiones?
R: Sí. Envíe la deflexión de trabajo, la carga objetivo, la tolerancia y el método de ensayo, y BQUQ seleccionará el material y la ruta de proceso para cumplirlo, luego verificará con ensayo de carga. Cuatro líneas de producción en una fábrica ISO9001 en Dongguan cubren estampado, conformado, tratamiento térmico y ensayo. Los presupuestos se emiten dentro de 12 horas laborables.
