Diseño de disipador para CPU: Torre, perfil bajo y AIO
Respuesta breve: Elija el disipador para CPU por tres números primero: TDP sostenido, altura disponible y trayectoria del flujo de aire. Un disipador de torre con 4–6 heat pipes normalmente maneja 120–220 W con 150–160 mm de altura; un disipador de perfil bajo cabe bajo 40–70 mm pero generalmente se limita a cerca de 65–100 W; un AIO de 240–360 mm mueve 200–350 W con el radiador montado en otro lugar. El costo sigue la masa de cobre y el área de aletas, no la marca. Para proyectos personalizados u OEM, BQUQ mecaniza y estampa componentes de disipadores en una sola fábrica ISO9001 en Dongguan con tolerancias de ±0.005 mm en características CNC, con cotizaciones devueltas en 12 horas hábiles.
¿Cómo mueve el calor realmente un disipador para CPU?
Todo disipador para CPU es una cadena de cuatro resistencias, y el eslabón más débil fija la temperatura. El calor sale del die a través del difusor de calor integrado (IHS), cruza el material de interfaz térmica (TIM), se extiende hacia una placa base, viaja hacia arriba por heat pipes o a través de una placa fría, y finalmente sale de las aletas hacia el aire en movimiento.
Esa cadena es la razón por la que un ventilador más grande rara vez soluciona una CPU caliente. Si la placa base es pequeña o la soldadura entre el heat pipe y la aleta es pobre, el flujo de aire adicional solo enfría aletas que nunca estaban recibiendo calor en primer lugar.
El modelo práctico que usan los ingenieros es una red de resistencia térmica: unión a carcasa, carcasa a disipador, disipador a aire. Cada etapa suma °C por vatio. Un disipador clasificado como "180 W" es simplemente uno cuya resistencia total mantiene un die típico por debajo de su punto de estrangulamiento a esa carga. Una vez que conoce el presupuesto de resistencia, las elecciones de geometría se vuelven aritmética en lugar de conjeturas. Nuestro desglose de cómo se construye una red de resistencia térmica de disipador recorre las matemáticas etapa por etapa.
Conducción, dispersión y convección
- Conducción depende del material y la sección transversal. El cobre conduce a aproximadamente 385 W/m·K, el aluminio a unos 200 W/m·K. El cobre gana en el papel, pero es aproximadamente tres veces más denso y más caro.
- Dispersión es el costo oculto. Un die de 40 × 40 mm que disipa 150 W en una base de 60 mm crea un punto caliente. Las bases más gruesas y las cámaras de vapor existen puramente para dispersar ese flujo lateralmente.
- Convección es área de aletas por flujo de aire. La cantidad de aletas, el grosor de las aletas, el espacio entre aletas y la presión estática interactúan — las aletas densas necesitan alta presión estática o se quedan sin aire.
Torre, perfil bajo o AIO: ¿qué arquitectura encaja?
Las tres arquitecturas principales no son mejores ni peores en abstracto. Resuelven restricciones diferentes.
| Arquitectura | Altura típica | TDP sostenido típico | Requisito de flujo de aire | Montaje ideal |
|---|---|---|---|---|
| Torre de aire (4–6 heat pipes) | 150–165 mm | 120–220 W | Un ventilador PWM de 120/140 mm, velocidad frontal de 1–3 m/s | Torre ATX estándar, gaming, estación de trabajo |
| Perfil bajo (de arriba hacia abajo) | 35–70 mm | 65–100 W | Ventilador de 80–92 mm, espacio libre ajustado | SFF, rack 1U/2U, panel PC industrial |
| Líquido AIO (240/280/360 mm) | Bomba 30–55 mm; radiador remoto | 200–350 W | 2–3 ventiladores en el radiador, push o push-pull | CPU de alto TDP, montajes con espacio limitado para RAM |
| Pasivo / sin ventilador | Varía, a menudo 80–150 mm | 15–45 W | Solo convección a nivel de chasis | Industrial sin ventilador, kiosco, embebido |
Dos reglas empíricas se mantienen en la práctica. Primero, la altura suele ser la restricción limitante, no el TDP — mida desde el IHS hasta el panel lateral antes de elegir cualquier cosa. Segundo, los disipadores de perfil bajo pierden rendimiento principalmente por el área de aletas y la recirculación, no por una base mala. Un disipador de arriba hacia abajo empuja el aire caliente de vuelta hacia la placa madre, lo cual está bien en un chasis industrial con ductos y es pobre en una caja cerrada con panel de vidrio.
Los AIO cambian un problema de altura fija por un problema de montaje y vida útil de la bomba. También agregan una segunda interfaz térmica (placa fría a refrigerante) y una bomba que consume 2–6 W y nunca deja de hacer ruido por completo.
¿Cuándo supera una cámara de vapor a los heat pipes?
Cuando el die es pequeño y el vataje es alto — piense en 200 W+ en un punto caliente de menos de 50 mm², o un disipador de perfil bajo con casi nada de espacio vertical para tender pipes. Una cámara de vapor se dispersa en dos dimensiones en lugar de una, lo que aplana el punto caliente antes de que el calor llegue a las aletas. Por debajo de aproximadamente 100 W en una torre normal, el costo extra rara vez se amortiza.
¿Qué materiales y ruta de fabricación debe especificar?
Aquí es donde la intención de diseño se encuentra con el piso de fábrica, y donde realmente se decide el costo.
| Componente | Material común | Proceso típico | Notas |
|---|---|---|---|
| Placa base | Cobre C1100 o aluminio 6063 | Fresado CNC, skiving, forjado | La planitud y la rugosidad superficial impulsan el rendimiento del TIM |
| Heat pipes | Tubo de cobre, mecha de polvo sinterizado | Comprado, luego unido | La mecha ranurada es más barata, la sinterizada maneja mejor la orientación |
| Aletas | Aluminio 1050/6063, a veces cobre | Estampado, skiving, extrusión, plegado | Espacio entre aletas de 1.0–2.0 mm típico para ventiladores de 120 mm |
| Unión | Pasta de soldadura, epoxi, adhesivo térmico | Reflow o curado | La soldadura da menor resistencia; el adhesivo es más barato y ligero |
| Montaje | Acero inoxidable o acero para resortes | Estampado, conformado | La rigidez de la placa trasera evita el arqueo del zócalo |
Para disipadores de aire de torre y perfil bajo, el apilamiento de aletas suele ser la pieza de mayor volumen, y fija el costo unitario. Las aletas estampadas son más baratas en volumen; las aletas skived dan una base continua de cobre o aluminio sin línea de unión, lo cual es atractivo cuando se necesita la menor resistencia de dispersión posible. Cómo el proceso de skiving convierte un bloque sólido en aletas explica las compensaciones en desgaste de herramientas, límites de altura de aletas y espacio mínimo entre aletas.
Para placas frías de AIO, la geometría de microcanales dentro de la placa importa más que cualquier cosa visible desde afuera. El ancho, la profundidad y el grosor de pared del canal controlan tanto la resistencia térmica como la caída de presión — y la caída de presión decide cuánta bomba debe pagar.
Cobre versus aluminio: la división honesta
Use cobre donde el calor es denso y el espacio es corto: placas base, paredes de heat pipes, carcasas de cámaras de vapor y pilas de aletas skived en disipadores de perfil bajo premium. Use aluminio donde el calor ya está disperso: pilas de aletas en torres, soportes, carenados y carcasas extruidas. Un diseño de base de cobre con aletas de aluminio captura la mayor parte del beneficio a una fracción de la masa. Existen pilas de aletas de cobre puro, pero son pesadas, caras y generalmente una decisión de marketing más que de ingeniería.
¿Cómo dimensionar la pila de aletas y el ventilador juntos?
La geometría de las aletas y la selección del ventilador son una sola decisión, no dos.
- Espacio entre aletas. Para un ventilador de 120 mm a 1500–2000 RPM, los espacios de 1.2–1.8 mm son el punto óptimo. Menos de 1.0 mm aumenta bruscamente la demanda de presión estática y se obstruye con polvo más rápido.
- Grosor de aleta. 0.3–0.5 mm de aluminio es típico para aletas estampadas. Más delgado ahorra masa y costo pero reduce la conducción a lo largo de la aleta.
- Altura y cantidad de aletas. El área superficial total es el objetivo; una pila más alta con la misma huella agrega área pero también agrega resistencia a la trayectoria del aire.
- Curva del ventilador. Haga coincidir la curva de presión-flujo del ventilador con la impedancia de la pila. Un ventilador de alto CFM y baja presión en una pila densa es un error común y costoso.
Para aplicaciones industriales y de rack, la misma lógica se aplica con restricciones diferentes — polvo, vibración, servicio 24/7 y, a menudo, una altura fija de 1U o 2U. En esos casos, un disipador de perfil bajo con ductos y un soplador de alta presión estática generalmente supera a un disipador abierto más grande que no puede obtener aire limpio.
Si todavía está en la etapa de concepto, construir una o dos muestras físicas temprano es mucho más barato que descubrir un problema de espacio entre aletas después del utillaje. Cómo ejecutar una construcción de prototipo de disipador personalizado cubre qué especificar para que la primera muestra sea realmente representativa.
¿Qué fabrica BQUQ para programas de disipadores para CPU?
BQUQ opera cuatro líneas de producción en una sola fábrica en Dongguan bajo ISO9001: mecanizado CNC, estampado de metal, resortes personalizados y producción de disipadores. Para programas de disipadores para CPU y enfriamiento de electrónica, eso significa que la placa base, la pila de aletas, los soportes y el hardware de montaje pueden provenir de un solo proveedor en lugar de cuatro.
Capacidades relevantes para el diseño de disipadores:
- Mecanizado CNC a ±0.005 mm en placas base, placas frías, bloques de montaje y carcasas de cámaras de vapor, incluido el control de planitud en la superficie orientada al TIM.
- Estampado de metal para aletas, placas traseras, soportes, clips y carenados, con utillaje de troquel progresivo para volumen.

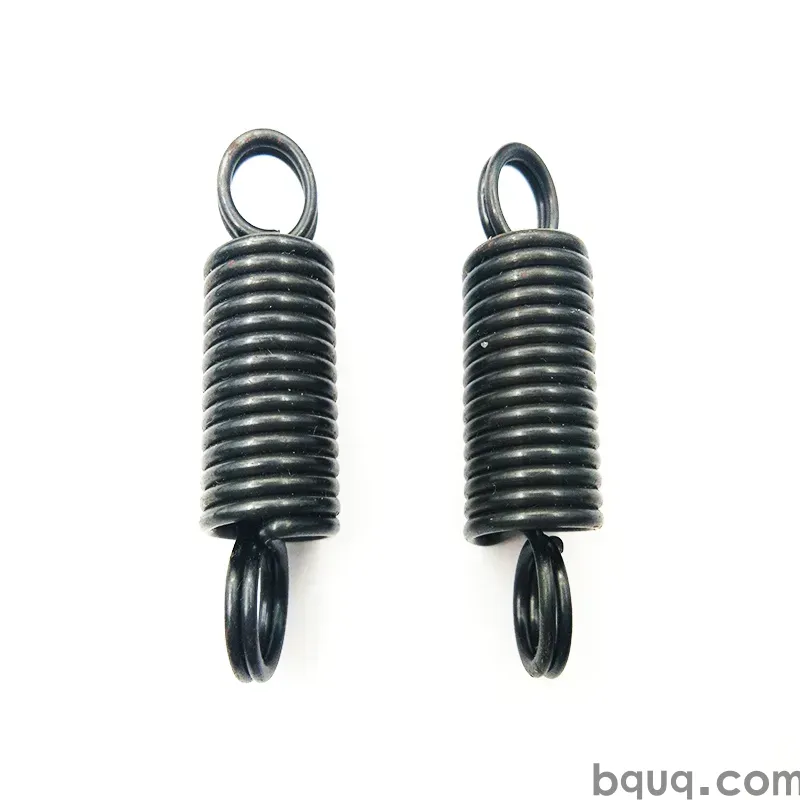

- Resortes personalizados para hardware de montaje — formas de compresión, torsión y helicoidales que mantienen una presión constante en el zócalo sin arquear en exceso la placa.
- Ensamblaje de disipadores en construcciones extruidas, skived, de aletas estampadas, de aletas plegadas y de aletas unidas, además de construcciones de base de cobre con aletas de aluminio.
El MOQ es flexible, por lo que una corrida de ingeniería de 50 piezas y un pedido de producción de 50,000 piezas pasan por el mismo control de proceso. Las cotizaciones se devuelven en 12 horas hábiles.
Qué enviar para una cotización rápida
1. Un modelo 3D o plano 2D con dimensiones críticas y tolerancias.
2. TDP sostenido y máximo, más temperatura ambiente.
3. Restricciones de altura, huella y agujeros de montaje.
4. Preferencia de material de aletas, si la hay, y si la unión es soldada o adhesiva.
5. Acabado superficial: aluminio desnudo, anodizado, cobre niquelado o áreas de contacto enmascaradas.
6. Volumen anual y si la amortización del utillaje es aceptable.
Con esos seis elementos, una contrapropuesta fabricable generalmente se devuelve el mismo día.
Preguntas frecuentes
P: ¿Es mejor un disipador de torre de aire o un AIO para una CPU de 150 W?
R: Ambos funcionan. Una torre de 5–6 heat pipes de aproximadamente 155 mm de altura normalmente sostiene una carga de 150 W con un solo ventilador de 120 mm y sin bomba que falle. Un AIO de 240 mm maneja la misma carga con temperaturas máximas más bajas pero agrega ruido de bomba, una segunda interfaz y una vida útil finita. Elija por espacio del chasis y objetivo de ruido, no por vataje de titular.
P: ¿Cuánta altura necesita realmente un disipador de perfil bajo para CPU?
R: Planifique 40–70 mm desde el IHS hasta la parte superior del ventilador para piezas de 65–100 W. Por debajo de 40 mm, generalmente está limitado a 35–65 W a menos que use una cámara de vapor o un soplador con ductos. Siempre mida hasta el panel lateral, no hasta la placa madre, y deje 2–3 mm para tolerancias del zócalo y la placa.
P: ¿El cobre siempre supera al aluminio en un disipador para CPU?
R: No. El cobre conduce aproximadamente el doble de bien pero es unas tres veces más denso y más costoso. El cobre vale la pena donde el calor es denso — placas base, paredes de heat pipes, cámaras de vapor, pilas skived. Para la pila de aletas, el aluminio unido a una base de cobre da la mayor parte del rendimiento a una fracción del peso y costo.
P: ¿Qué espacio entre aletas debo especificar para un ventilador de 120 mm?
R: Para un ventilador de 120 mm que funciona a 1500–2000 RPM, los espacios de 1.2–1.8 mm son típicos y dan un buen equilibrio entre área superficial y flujo de aire. Bajar de 1.0 mm aumenta la demanda de presión estática, incrementa el ruido y se obstruye más rápido con polvo. Por encima de 2.5 mm se pierde área superficial sin una ganancia significativa de flujo de aire.
P: ¿Puede BQUQ suministrar tanto el disipador como el hardware de montaje?
R: Sí. Una fábrica ISO9001 en Dongguan opera mecanizado CNC, estampado de metal, resortes personalizados y producción de disipadores en cuatro líneas, por lo que las placas base, aletas, placas traseras, clips y resortes se envían como un kit ensamblado. Las características CNC mantienen ±0.005 mm, el MOQ es flexible y las cotizaciones se devuelven en 12 horas hábiles.
