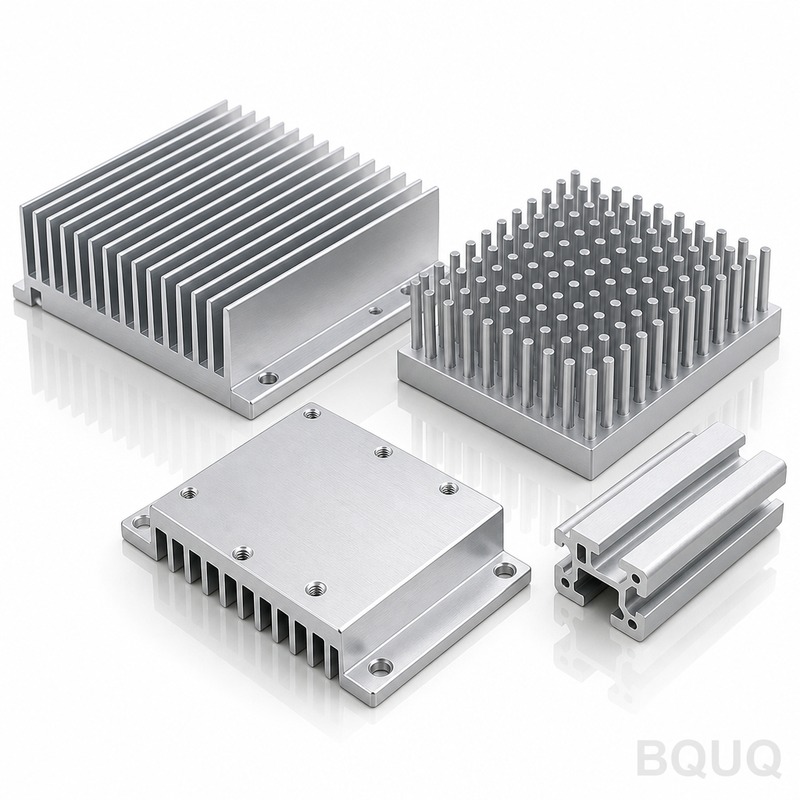

¿Qué es la resistencia a la dispersión del disipador de calor y cómo afecta el rendimiento térmico?

La resistencia a la dispersión es la resistencia térmica adicional que se encuentra cuando el calor fluye desde una fuente de calor pequeña y concentrada hacia una base de disipador más grande y gruesa, lo que provoca que el calor se disperse lateralmente antes de llegar a las aletas. Cuantitativamente, es la diferencia entre la resistencia térmica real de la base del disipador y la resistencia teórica calculada asumiendo un flujo de calor unidimensional. En términos prácticos, para un dado de CPU típico de 10 mm x 10 mm sobre una base de disipador de 90 mm x 90 mm, la resistencia a la dispersión puede representar del 20% al 50% de la resistencia térmica total de unión a ambiente, con valores que oscilan entre 0.2 K/W y 1.5 K/W dependiendo del grosor de la base y del material.

¿Por Qué la Resistencia a la Dispersión Importa Más Que la Resistencia a la Conducción?

La resistencia a la dispersión a menudo domina la ruta térmica en la electrónica moderna porque las fuentes de calor se están reduciendo mientras que los disipadores permanecen relativamente grandes. Considere un módulo IGBT de 15 mm x 15 mm montado sobre un disipador de aluminio de 120 mm x 120 mm con una base de 10 mm. La resistencia a la conducción unidimensional a través de la base es de aproximadamente 0.05 K/W (usando la conductividad térmica del aluminio de 180 W/m·K), pero la resistencia a la dispersión real puede alcanzar de 0.8 K/W a 1.2 K/W. Esto significa que la resistencia a la dispersión es de 16 a 24 veces mayor que la resistencia a la conducción pura. En sistemas de convección forzada donde la resistencia del lado de las aletas es de alrededor de 0.3 K/W, la resistencia a la dispersión se convierte en el factor limitante, controlando directamente la temperatura máxima de unión. Los ingenieros que ignoran la resistencia a la dispersión pueden subestimar las temperaturas de unión en 10°C a 30°C, lo que lleva a fallos prematuros de los componentes o a clasificaciones de potencia reducidas.

¿Cuál Es la Definición Matemática de la Resistencia a la Dispersión?

La resistencia a la dispersión se define como la relación entre el exceso de temperatura en el centro de la fuente de calor y el flujo de calor total, menos la resistencia a la conducción unidimensional. Para una fuente de calor circular de radio a sobre una placa semiinfinita, la resistencia a la dispersión se expresa como R_dispersión = 1 / (2 · k · a), donde k es la conductividad térmica en W/m·K. Para una fuente de calor de 5 mm de radio sobre una base de aluminio (k = 180 W/m·K), esto produce 0.56 K/W. Para una fuente cuadrada, el radio equivalente es a_efectivo = 1.13 · (L/2), donde L es la longitud del lado. La solución analítica completa para una base rectangular finita implica series infinitas de funciones hiperbólicas, pero los parámetros clave son la relación de área fuente-base, el grosor de la base y la conductividad térmica. Para un grosor de base mayor de 3 veces el radio de la fuente, la resistencia a la dispersión se aproxima a la solución semiinfinita; para bases más delgadas, la resistencia aumenta bruscamente porque el calor no puede dispersarse antes de llegar a las aletas.

¿Cómo Afecta el Grosor de la Base a la Resistencia a la Dispersión?

El grosor de la base es la variable de diseño más crítica para controlar la resistencia a la dispersión porque determina cuánta dispersión lateral del calor puede ocurrir antes de que el calor llegue a la base de las aletas. Para una fuente de calor de 10 mm x 10 mm sobre una base de aluminio de 100 mm x 100 mm, aumentar el grosor de la base de 3 mm a 10 mm reduce la resistencia a la dispersión de 1.8 K/W a 0.9 K/W, una mejora del 50%. Sin embargo, el beneficio disminuye más allá de cierto punto: aumentar de 10 mm a 20 mm solo reduce la resistencia a la dispersión de 0.9 K/W a 0.7 K/W, una mejora del 22%. El grosor óptimo es típicamente de 3 a 5 veces la longitud característica de la fuente de calor, más allá del cual el material adicional añade peso y costo sin un beneficio térmico proporcional. Para bases de cobre (k = 390 W/m·K), la misma geometría produce valores de resistencia a la dispersión aproximadamente un 54% más bajos que el aluminio, pero el cobre es 3.3 veces más denso y cuesta aproximadamente de 5 a 8 veces más por kilogramo.

¿Qué Materiales Minimizan la Resistencia a la Dispersión de Manera Más Efectiva?

La conductividad térmica del material afecta directa e inversamente a la resistencia a la dispersión, lo que convierte la selección del material en el segundo factor más importante después de la geometría. Las aleaciones de aluminio (6061-T6, 6063) con conductividades de 150 a 180 W/m·K son el estándar de la industria para aplicaciones sensibles al costo, ofreciendo valores de resistencia a la dispersión de 0.8 a 1.5 K/W para geometrías típicas de disipadores de CPU. El cobre (C11000) con 390 W/m·K reduce la resistencia a la dispersión en aproximadamente un 55% en comparación con el aluminio, pero añade peso y costo significativos. Las soluciones compuestas, como insertos de cobre incrustados en bases de aluminio o cámaras de vapor, son cada vez más comunes: un inserto de cobre de 2 mm bajo la fuente de calor puede reducir la resistencia a la dispersión en un 35% al 45% con solo un 15% de peso adicional. Los compuestos de cobre reforzado con diamante (conductividad de hasta 600 W/m·K) se utilizan en diodos láser de alta gama, pero cuestan más de 200 USD por centímetro cuadrado. Para la mayoría de las aplicaciones comerciales, la recomendación práctica es usar insertos de cobre cuando el flujo de calor supera los 50 W/cm², ya que el beneficio térmico supera la complejidad de fabricación.

¿Cómo Pueden los Ingenieros Calcular la Resistencia a la Dispersión para Geometrías Reales?

Para fuentes de calor y bases rectangulares, el método práctico más preciso es la correlación de Lee et al., que proporciona soluciones de forma cerrada para la resistencia a la dispersión de una fuente rectangular sobre una base rectangular con condiciones de contorno convectivas. La correlación requiere las relaciones de aspecto de la fuente y la base, el grosor de la base y el coeficiente de transferencia de calor por convección en el lado de las aletas. Para una base con un coeficiente convectivo de 5000 W/m²·K (típico para ventiladores de alto rendimiento), la resistencia a la dispersión para una fuente cuadrada de 10 mm sobre una base cuadrada de 60 mm con 8 mm de grosor es de aproximadamente 0.65 K/W para cobre y 1.4 K/W para aluminio. Cuando el disipador tiene una cámara de vapor o tubos de calor incrustados en la base, la conductividad efectiva en el plano puede tratarse como anisotrópica, con valores en el plano de 1000 a 5000 W/m·K, lo que reduce la resistencia a la dispersión por debajo de 0.2 K/W. Se recomiendan simulaciones de dinámica de fluidos computacional (CFD) que utilicen transferencia de calor conjugada para geometrías que se desvíen más del 20% de las formas rectangulares estándar, pero las correlaciones analíticas proporcionan una precisión dentro del 5% al 10% para disipadores con aletas típicos.

¿Cuándo Deben los Ingenieros Diseñar para la Resistencia a la Dispersión Versus la Resistencia de las Aletas?

La prioridad de diseño depende de la relación entre la resistencia a la dispersión y la resistencia de las aletas, que está gobernada por el tamaño de la fuente de calor en relación con la huella del disipador. Cuando la fuente de calor cubre más del 50% del área de la base del disipador, la resistencia a la dispersión es despreciable (por debajo de 0.1 K/W) y la resistencia de las aletas domina, por lo que el esfuerzo de diseño debe centrarse en la densidad de las aletas y el flujo de aire. Cuando la fuente de calor cubre menos del 10% del área de la base, la resistencia a la dispersión puede superar la resistencia de las aletas por un factor de 2 a 4, y el grosor de la base o los tubos de calor incrustados se convierten en las principales palancas de diseño. Una regla práctica: si el área de la fuente de calor es menor de 1/10 del área de la base del disipador, aumente el grosor de la base en un 50% antes de añadir más aletas. Este umbral se confirma mediante simulaciones térmicas para módulos de iluminación LED, donde un chip de 5 mm x 5 mm sobre un disipador de 60 mm de diámetro muestra que aumentar el grosor de la base de 4 mm a 8 mm reduce la resistencia térmica total en un 28%, mientras que añadir un 20% más de superficie de aletas la reduce solo en un 12%.

¿Cuál Es el Impacto de la Resistencia a la Dispersión en la Temperatura de Unión?

El aumento de la temperatura de unión sobre la ambiente es la suma de las resistencias individuales: unión a carcasa, carcasa a disipador y disipador a ambiente, donde disipador a ambiente incluye tanto la resistencia a la dispersión como la de las aletas. Para un procesador de 100 W sobre un disipador de aluminio típico con una base de 10 mm y aletas de 40 mm, la resistencia a la dispersión de 1.0 K/W contribuye con 100°C del aumento total de temperatura, mientras que la resistencia de las aletas de 0.5 K/W contribuye con 50°C. Esto significa que la resistencia a la dispersión representa el 67% de la resistencia térmica total del disipador. Al cambiar a una base de cobre o cámara de vapor, la resistencia a la dispersión cae a 0.2 K/W, reduciendo la contribución del disipador de 150°C a 70°C para la misma disipación de 100 W. En la práctica, esto permite una reducción del 35% en el tamaño del disipador o un aumento del 25% en la disipación de potencia permitida para el mismo límite de temperatura de unión de 85°C. Para la electrónica de potencia con módulos IGBT que operan con límites de unión de 125°C, una gestión adecuada de la resistencia a la dispersión puede extender la vida útil del dispositivo en un 40% según los modelos de vida útil de Arrhenius.

¿Cómo Afecta la Calidad de Fabricación a la Resistencia a la Dispersión?

La interfaz entre la fuente de calor y la base del disipador introduce resistencia adicional que se combina con la resistencia a la dispersión, y las tolerancias de fabricación influyen directamente en este valor. Un material de interfaz térmica (TIM) típico con 0.05 mm de grosor y conductividad térmica de 3 W/m·K añade 0.17 K/W de resistencia de contacto para un dado de 10 mm x 10 mm, que es comparable a la resistencia a la dispersión de una base de cobre gruesa. Se requiere una planitud superficial de 0.02 mm o mejor y una rugosidad superficial de Ra 0.8 µm o menor para lograr este rendimiento del TIM; las desviaciones aumentan la resistencia de contacto en un 50% al 100%. Para las bases de disipadores, la fabricación BQUQ utiliza mecanizado CNC con tolerancias de ±0.05 mm en el grosor de la base y ±0.02 mm en la planitud, asegurando que los valores de resistencia a la dispersión diseñados se logren en producción. Los disipadores cepillados o estampados de material más delgado no pueden lograr el grosor de base requerido para una dispersión óptima, por lo que se recomiendan bases forjadas o mecanizadas por CNC para aplicaciones por encima de 30 W/cm² de flujo de calor.

¿Cuáles Son las Reglas de Diseño Prácticas para Minimizar la Resistencia a la Dispersión?

Las reglas de diseño más efectivas, en orden de impacto, son: primero, maximice el grosor de la base a al menos 3 veces la longitud característica de la fuente de calor; segundo, use materiales de alta conductividad o insertos para la región directamente bajo la fuente de calor; tercero, asegúrese de que la fuente de calor esté centrada en la base para evitar efectos de borde que aumentan la resistencia a la dispersión hasta en un 40%; cuarto, mantenga una relación de área fuente-base por debajo de 1:10 para permitir una dispersión lateral suficiente; y quinto, use múltiples fuentes de calor más pequeñas espaciadas en lugar de una fuente de calor concentrada, lo que puede reducir la resistencia a la dispersión en un 30% para la misma área total. Para un módulo LED típico de 50 W, estas reglas pueden reducir la resistencia térmica total de 2.5 K/W a 1.2 K/W, bajando la temperatura de unión del LED en 65°C y aumentando el mantenimiento del flujo luminoso del 70% al 90% durante 50,000 horas. Al combinar estas reglas con un diseño optimizado de aletas, el rendimiento general del disipador mejora en un 40% al 60% en comparación con un diseño ingenuo con bases delgadas y aletas sobredimensionadas.

¿Puede Eliminarse la Resistencia a la Dispersión por Completo?

La resistencia a la dispersión no puede eliminarse en ningún disipador que sea más grande que la fuente de calor, pero puede reducirse a niveles despreciables utilizando tecnologías de dispersión activa. Las cámaras de vapor y los tubos de calor logran conductividades efectivas en el plano de 5000 a 20000 W/m·K, lo que reduce la resistencia a la dispersión por debajo de 0.05 K/W para la mayoría de las geometrías, eliminándola efectivamente como restricción de diseño. La compensación es el costo: una cámara de vapor añade de 8 a 15 USD por unidad en comparación con 1 a 3 USD para una base de aluminio, y la complejidad de fabricación aumenta el plazo de entrega en 2 a 3 semanas. Para aplicaciones por debajo de 30 W/cm² de flujo de calor, el costo de las cámaras de vapor rara vez se justifica, y una base de cobre o con inserto de cobre bien diseñada proporciona un rendimiento suficiente. Para aplicaciones de alto flujo por encima de 100 W/cm², como diodos láser o GPUs de alta gama, las cámaras de vapor son la única solución práctica para mantener la resistencia a la dispersión por debajo de 0.1 K/W mientras se mantiene un peso razonable.

¿Cuál Es el Mejor Enfoque para Verificar la Resistencia a la Dispersión en Prototipos?

El método de verificación más confiable es la prueba de resistencia térmica ASTM D5470, que mide la resistencia térmica total del disipador bajo un flujo de calor controlado y la compara con la resistencia de las aletas calculada a partir de mediciones de flujo de aire. Para un prototipo de disipador, la resistencia a la dispersión se obtiene restando la resistencia conocida de las aletas (calculada a partir de la geometría de las aletas y el flujo de aire medido) de la resistencia total medida. Un vehículo de prueba térmica con un calentador de 10 mm x 10 mm y termopares incrustados en la fuente de calor y el borde de la base proporciona una medición directa del gradiente de temperatura que define la resistencia a la dispersión. La incertidumbre típica de medición es de ±5% cuando se utilizan termopares calibrados con precisión de ±0.5°C y medición de flujo de calor dentro de ±2%. BQUQ recomienda validar todos los diseños de disipadores nuevos con al menos tres muestras de prototipo probadas a tres niveles de potencia (50%, 100% y 125% de la potencia nominal) para confirmar que la resistencia a la dispersión coincide con las predicciones analíticas dentro del 10%.

Preguntas Frecuentes

¿Cuál Es la Diferencia Entre la Resistencia a la Dispersión y la Resistencia Térmica?

La resistencia térmica es la oposición total al flujo de calor desde la unión hasta el ambiente, incluyendo conducción, convección y radiación. La resistencia a la dispersión es un componente específico de la resistencia térmica que surge solo cuando el calor fluye desde una fuente pequeña a una base más grande, causando flujo de calor lateral. En disipadores típicos, la resistencia a la dispersión es del 20% al 50% de la resistencia térmica total.

¿Cómo Cambia el Grosor de la Base del Disipador la Resistencia a la Dispersión?

Aumentar el grosor de la base permite una mayor dispersión lateral del calor antes de llegar a las aletas, lo que reduce la resistencia a la dispersión. Duplicar el grosor de la base de 5 mm a 10 mm típicamente reduce la resistencia a la dispersión en un 30% al 50%. El grosor óptimo es de 3 a 5 veces la longitud característica de la fuente de calor, más allá del cual el grosor adicional da rendimientos decrecientes.

¿Qué Es Mejor para Minimizar la Resistencia a la Dispersión: Cobre o Aluminio?

El cobre tiene una conductividad térmica de 390 W/m·K en comparación con los 180 W/m·K del aluminio, por lo que el cobre reduce la resistencia a la dispersión en aproximadamente un 55% para la misma geometría. Sin embargo, el cobre es 3.3 veces más denso y cuesta de 5 a 8 veces más por kilogramo. Los insertos de cobre o las cámaras de vapor son compromisos rentables para aplicaciones de alto flujo.

¿Puede Medirse la Resistencia a la Dispersión Directamente?

La resistencia a la dispersión no puede medirse directamente porque se define como la diferencia entre la resistencia real y la unidimensional. Se deriva midiendo la resistencia térmica total y restando las resistencias calculadas de las aletas y de la interfaz. La norma ASTM D5470 proporciona un método de prueba estándar para este propósito con precisión dentro del 5%.

¿Cómo Afecta la Resistencia a la Dispersión a la Vida Útil del LED?

La reducción de la resistencia a la dispersión disminuye la temperatura de unión del LED, lo que mejora directamente la vida útil. Una reducción de 10°C en la temperatura de unión puede duplicar la vida útil de mantenimiento del flujo luminoso del LED según el modelo de Arrhenius. Para un LED de 10 W, reducir la resistencia a la dispersión de 1.5 K/W a 0.5 K/W disminuye la temperatura de unión en 10°C y aumenta la vida útil esperada de 40,000 a 80,000 horas.

¿Cuál Es el Flujo de Calor Máximo para Disipadores de Aluminio Sin Problemas de Dispersión?

Los disipadores de aluminio pueden manejar flujos de calor
