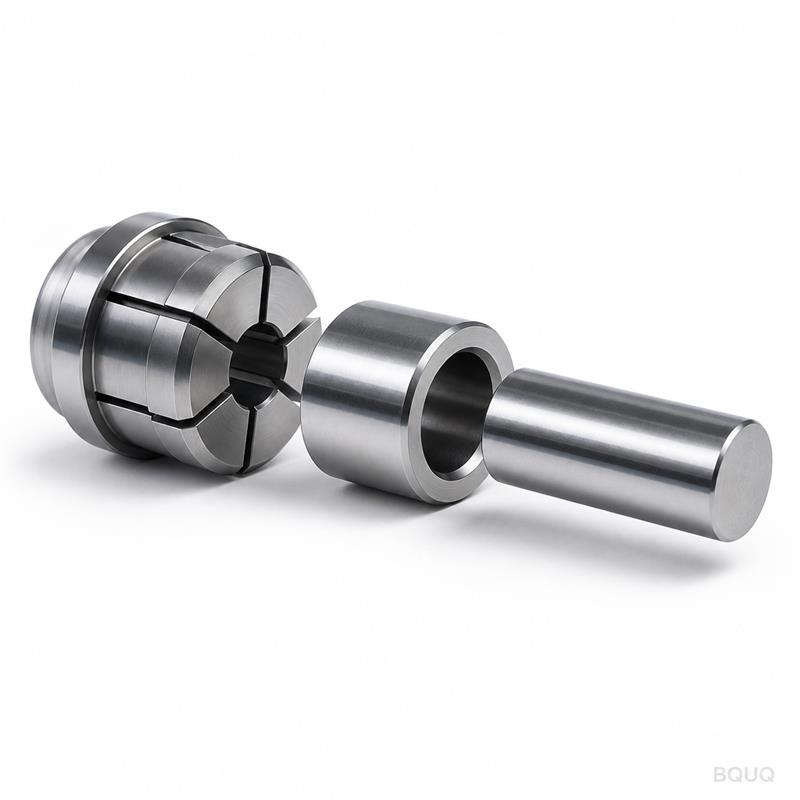

¿Qué está impulsando el auge de los porta-pinzas extendidos y de nariz larga para el mecanizado de orificios profundos?
Los portaherramientas de pinza extendidos y de nariz larga están ganando popularidad porque proporcionan el voladizo de herramienta necesario para mecanizar agujeros profundos manteniendo una concentricidad inferior a 0.005 mm, algo que las pinzas ER estándar no pueden lograr. Al desplazar el punto de sujeción más cerca del filo de corte, estos portaherramientas reducen la deflexión y la vibración, permitiendo mayores velocidades de corte y una vida útil de la herramienta más larga. Para una fábrica como BQUQ en Dongguan, la adopción de estas pinzas ha reducido el tiempo de mecanizado de agujeros profundos hasta en un 30% manteniendo tolerancias de ±0.01 mm de forma constante.
¿En qué se diferencian las pinzas extendidas de las pinzas ER estándar en geometría y rendimiento?

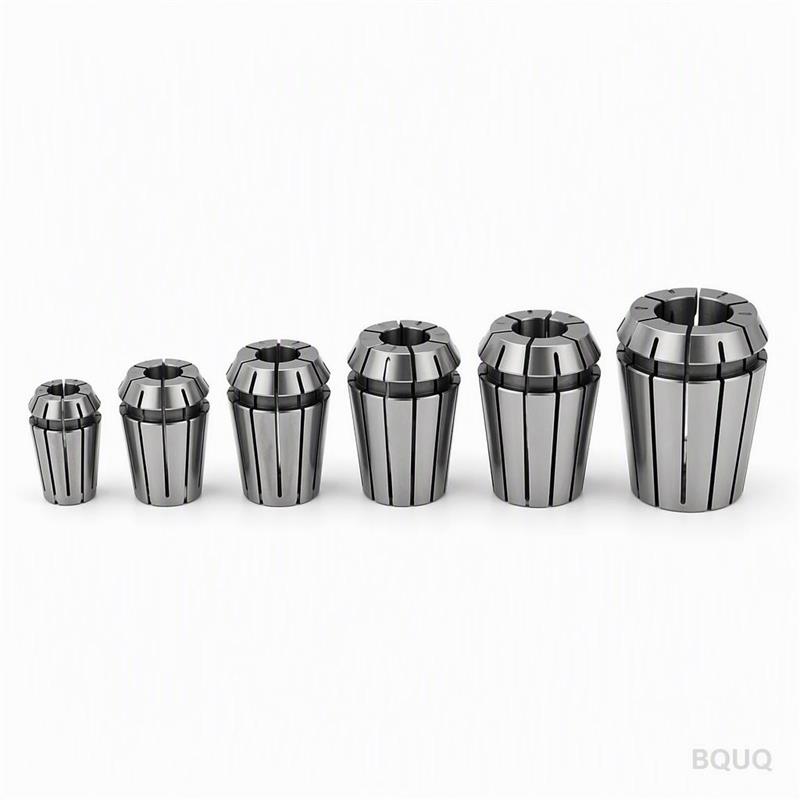

Las pinzas ER estándar están diseñadas para fresado y taladrado de uso general con una longitud de galga máxima recomendada de 3.5 a 4 veces el diámetro de la herramienta. Las pinzas extendidas, también conocidas como pinzas de nariz larga, aumentan esta relación a 5 o 7 veces el diámetro añadiendo una extensión de nariz de acero endurecido rectificada con precisión. La diferencia crítica es la ubicación de la fuerza de sujeción: las pinzas estándar agarran el vástago de la herramienta cerca del husillo, mientras que las pinzas extendidas agarran más cerca de la pieza de trabajo, lo que reduce la longitud efectiva del voladizo en un 20% a 35%. Este cambio geométrico afecta directamente a la rigidez estática, mostrando las pinzas extendidas una mejora del 40% en rigidez radial en comparación con las pinzas ER estándar del mismo tamaño de vástago.
¿Cuáles son las capacidades específicas de tolerancia y descentramiento de las pinzas de nariz larga?
Las pinzas de nariz larga de precisión logran un TIR (Indicador de Lectura Total) de 0.003 mm a 3 veces el diámetro de la herramienta desde la nariz de la pinza, y 0.008 mm a 6 veces el diámetro. Las pinzas ER estándar ofrecen típicamente 0.015 mm de TIR a 3 veces el diámetro, lo que hace que las versiones extendidas sean 5 veces más precisas en aplicaciones de agujeros profundos. Por ejemplo, una pinza extendida de 20 mm de diámetro con un voladizo de 100 mm mantendrá un descentramiento inferior a 0.005 mm, lo cual es esencial para producir agujeros con un acabado superficial de Ra 0.4 µm o mejor. La precisión mejorada también reduce la necesidad de operaciones de acabado secundarias como el bruñido o el rectificado interno.
¿Qué operaciones de mecanizado se benefician más de los sistemas de pinzas extendidas?
El taladrado profundo y el mandrinado interno se benefician más, particularmente cuando la profundidad del agujero supera 4 veces el diámetro de la herramienta. Las pinzas extendidas también son ideales para mecanizar disipadores de calor con cavidades profundas de aletas, donde la herramienta debe alcanzar 50 mm a 80 mm dentro de una cavidad sin flexionarse. En el fresado CNC de bases de moldes y componentes de troqueles, las pinzas de nariz larga permiten el mecanizado de nervaduras profundas y ranuras que de otro modo requerirían portaherramientas personalizados costosos. Para la fabricación de resortes y el mantenimiento de troqueles de estampado, estas pinzas permiten el escariado preciso de agujeros piloto en placas gruesas, reduciendo el tiempo de preparación al eliminar la necesidad de múltiples extensiones de herramienta.
¿Cuánto cuesta el utillaje para pinzas extendidas en comparación con los sistemas estándar?
Una pinza extendida de alta calidad individual (por ejemplo, ER32 con nariz de 60 mm) cuesta entre $45 y $90, lo que es 2 a 3 veces el precio de una pinza ER32 estándar de $15 a $30. Sin embargo, el sistema completo de portaherramientas, incluyendo el cuerpo del mandril de pinza y la tuerca, cuesta $180 a $350 para versiones extendidas frente a $120 a $200 para mandriles estándar. El retorno de la inversión se realiza a través de la reducción de rotura de herramientas: las pinzas de nariz larga reducen la deflexión hasta en un 50%, lo que puede disminuir el consumo de herramientas de carburo en un 25% en operaciones de agujeros profundos. Para una fábrica que produce 5,000 piezas de agujeros profundos al mes, los ahorros anuales en costos de reemplazo de herramientas a menudo superan los $12,000, justificando la prima inicial.
¿Por qué disminuye la deflexión de la herramienta con una nariz más larga en la pinza?
La deflexión de la herramienta es proporcional al cubo de la longitud del voladizo, por lo que cualquier reducción en el voladizo efectivo tiene un efecto dramático en la rigidez. Una pinza de nariz larga mueve el punto de sujeción hacia adelante, acortando la longitud no soportada del vástago de la herramienta. Por ejemplo, con una fresa de 16 mm y un voladizo de 75 mm, una pinza estándar deja 60 mm de vástago no soportado, mientras que una pinza extendida con una nariz de 40 mm reduce esto a 35 mm. Esta reducción del 42% en la longitud no soportada resulta en una reducción del 78% en la deflexión bajo la misma fuerza de corte, según la ecuación de viga en voladizo. En consecuencia, el proceso de mecanizado se vuelve más estable, permitiendo aumentar las velocidades de avance en un 20% sin vibraciones.
¿Cuándo debe un fabricante cambiar de pinzas ER estándar a pinzas extendidas?
Los fabricantes deben cambiar cuando su relación profundidad-diámetro del agujero supere 4:1 y actualmente dependan de herramientas de vástago reducido o múltiples pasadas para lograr la profundidad requerida. Otro desencadenante es cuando las especificaciones de acabado superficial caen por debajo de Ra 0.8 µm en agujeros profundos, ya que las pinzas estándar tienden a causar marcas de vibración. Si su tasa actual de piezas defectuosas para agujeros profundos supera el 2% debido a defectos de conicidad o forma de campana, las pinzas extendidas típicamente reducirán esto a menos del 0.5%. Además, si está utilizando portaherramientas hidráulicos o de contracción para agujeros profundos pero necesita cambios de herramienta más rápidos, las pinzas extendidas ofrecen una alternativa más rápida y de menor costo con rigidez comparable.
¿Cuáles son las limitaciones y requisitos de instalación para las pinzas de nariz larga?
La limitación principal es la capacidad reducida de transmisión de par; las pinzas extendidas no deben usarse para operaciones de desbaste pesado con una tasa de eliminación de material superior a 80 cm³/min en acero. También requieren un entorno limpio y seco porque la nariz más larga puede atrapar virutas y refrigerante, lo que lleva a un desgaste prematuro de las ranuras de la pinza. La instalación requiere una llave dinamométrica con un par de apriete especificado de 90 a 110 N·m para una pinza extendida ER32, en comparación con 70 a 80 N·m para versiones estándar. La tuerca del mandril de pinza debe verificarse para concentricidad después de cada 50 cambios de herramienta, y la nariz debe medirse para desgaste usando un comparador de carátula a intervalos mensuales.
| Parámetro | Pinza ER Estándar | Pinza Extendida | Pinza de Nariz Larga |
| Relación de Voladizo Típica | 3.5 a 4.0 x diámetro | 5.0 a 5.5 x diámetro | 6.0 a 7.0 x diámetro |
| Descentramiento a 3x Diámetro (mm) | 0.015 | 0.008 | 0.003 |
| Descentramiento a 6x Diámetro (mm) | No recomendado | 0.015 | 0.008 |
| Mejora de Rigidez Radial | Línea base | +25% | +40% |
| Precio por Pinza (USD) | $15 - $30 | $45 - $60 | $70 - $90 |
| MRR Máximo Recomendado en Acero (cm³/min) | 120 | 100 | 80 |
| Profundidad de Aplicación Típica (mm) | Hasta 30 | 30 - 60 | 60 - 100 |
| Acabado Superficial Alcanzable (Ra, µm) | 1.6 | 0.8 | 0.4 |
¿Con qué frecuencia deben reemplazarse o inspeccionarse las pinzas extendidas?
Las pinzas extendidas deben inspeccionarse después de cada 200 horas de operación para verificar el desgaste en el cono interno y el diámetro de la nariz. El reemplazo generalmente se requiere después de 1,500 a 2,000 horas de uso continuo, o antes si el descentramiento supera 0.01 mm en la nariz. Una verificación simple es sujetar una barra de prueba de precisión y medir el TIR en la nariz y a 50 mm de la nariz; cualquier aumento más allá de 0.005 mm desde la lectura inicial indica la necesidad de reemplazo.
¿Pueden usarse las pinzas extendidas en todos los tipos de husillos CNC?
Sí, las pinzas extendidas están disponibles para todos los conos de husillo estándar, incluyendo BT30, BT40, BT50, CAT40 y HSK63A, así como para portaherramientas de vástago recto utilizados en tornos de torreta. El requisito clave es que el husillo debe tener suficiente espacio libre para acomodar el cuerpo más largo del mandril de pinza durante los cambios de herramienta. Para máquinas con cambiadores automáticos de herramientas, verifique que la profundidad del bolsillo del almacén pueda aceptar el conjunto extendido, que típicamente es 20 a 30 mm más largo que un portaherramientas estándar.
¿Qué métodos de suministro de refrigerante funcionan mejor con pinzas de nariz larga?
Las pinzas extendidas con refrigerante a través del centro son altamente recomendadas, ya que entregan refrigerante directamente al filo de corte a través de la nariz de la pinza, lo cual es crítico para la evacuación de virutas en agujeros profundos. Para versiones sin refrigerante a través del centro, las boquillas de refrigerante externas deben posicionarse a menos de 20 mm de la nariz de la pinza para prevenir el empaquetamiento de virutas. Se recomienda refrigerante de alta presión a 70 a 100 bar para agujeros más profundos que 5 veces el diámetro, ya que asegura un lavado adecuado de las virutas de la zona de corte.
¿Cómo afecta la elección del material de la pinza al rendimiento del mecanizado de agujeros profundos?
Las pinzas extendidas están típicamente hechas de acero aleado endurecido (HRC 45-50) o, para mayor precisión, de acero maraging con HRC 52-55. Cuanto más duro es el material de la pinza, mejor resiste la deformación bajo sujeción repetida, lo que mantiene un descentramiento consistente con el tiempo. Para producción de alto volumen, considere pinzas recubiertas (TiN o CrN) que reducen la fricción y previenen el agarrotamiento en el vástago de la herramienta, extendiendo la vida útil tanto de la pinza como de la herramienta en un 15% a 20%.
¿Es necesario un mandril de pinza equilibrado para el mecanizado de agujeros profundos a alta velocidad?
Para velocidades de husillo superiores a 10,000 RPM, un mandril de pinza extendida equilibrado con un grado de equilibrio G2.5 es esencial para evitar vibraciones que arruinen la precisión del agujero. Los mandriles de pinza estándar tienen un grado de equilibrio de G6.3, que solo es aceptable por debajo de 8,000 RPM. Si está mecanizando disipadores de calor de aluminio a 15,000 RPM, un mandril desequilibrado puede causar marcas de vibración y desgaste prematuro de los rodamientos, así que especifique versiones equilibradas al hacer el pedido.
En conclusión, las pinzas extendidas y de nariz larga representan una solución rentable para el mecanizado de agujeros profundos, ofreciendo un control superior del descentramiento y rigidez sin el alto costo del utillaje hidráulico o de contracción. Al seleccionar la relación de voladizo correcta y mantener el par de apriete adecuado, los fabricantes pueden lograr tolerancias consistentes de ±0.01 mm y acabados superficiales por debajo de Ra 0.4 µm en agujeros de hasta 100 mm de profundidad. BQUQ ha integrado con éxito estas pinzas en nuestros procesos de mecanizado CNC, reduciendo los tiempos de ciclo y las tasas de piezas defectuosas para nuestros clientes en los sectores automotriz y electrónico.
