¿Por qué los mandrinos de cambio rápido son el futuro de la automatización flexible?
Los mandriles de cambio rápido reducen el tiempo de cambio de herramientas hasta en un 90% en comparación con los mandriles convencionales roscados o de brida, lo que permite directamente la automatización flexible necesaria para la producción de alto volumen y baja variedad. Al permitir que un operario o un robot intercambie un conjunto completo de mandril y pieza en menos de 10 segundos con una precisión de posicionamiento repetible de 0,005 mm, estos sistemas eliminan el cuello de botella de la preparación manual. Para fábricas como BQUQ, donde el mecanizado CNC, el estampado de metales y la fabricación de disipadores de calor funcionan en paralelo, los mandriles de cambio rápido no son un accesorio, sino el habilitador central del mecanizado no supervisado y la fabricación justo a tiempo.

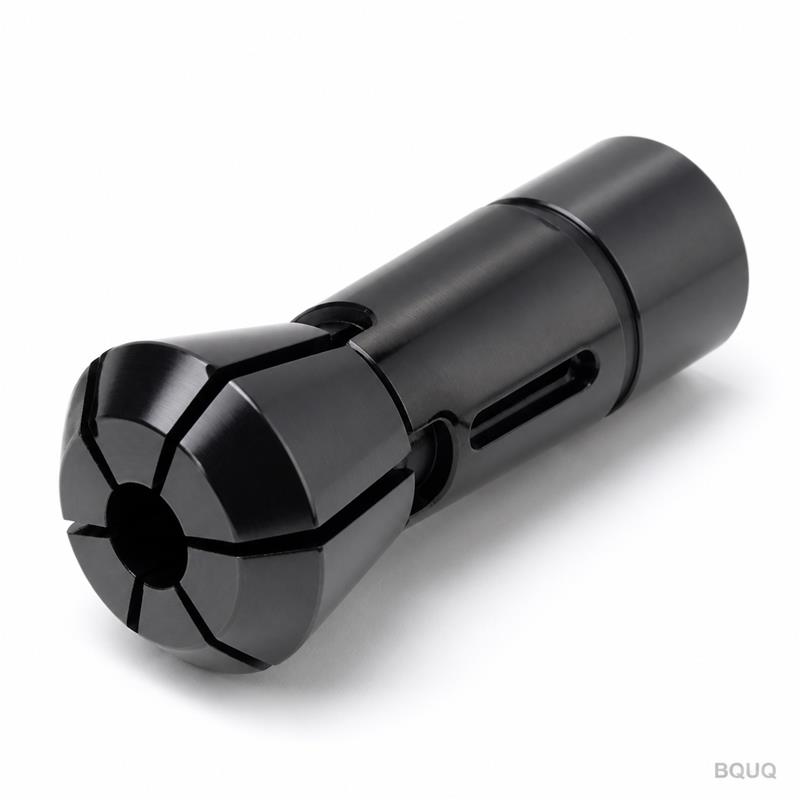

¿Qué es exactamente un mandril de cambio rápido y en qué se diferencia de un mandril estándar?
Un mandril de cambio rápido es un sistema de sujeción de piezas con una interfaz de precisión—típicamente un cono poligonal, un cono corto con contacto frontal, o un mecanismo de bloqueo por bolas—que permite retirar y reemplazar todo el cuerpo del mandril, las mordazas y la subplaca de la pieza sin alterar el husillo ni el sistema de coordenadas de la máquina. A diferencia de un mandril estándar de tres mordazas que requiere ajuste individual de las mordazas, verificación con comparador y apriete con llave dinamométrica (a menudo de 5 a 15 minutos por cambio), un mandril de cambio rápido utiliza una barra de tracción o un bloqueo manual tipo bayoneta para asegurar el nuevo conjunto en un solo movimiento. La diferencia crítica es el dato de referencia: la interfaz está mecanizada con una concentricidad de 0,003 mm y una perpendicularidad frontal de 0,005 mm, lo que significa que el nuevo mandril se centra y alinea automáticamente con el eje del husillo. Para un torno CNC o una fresadora, esto convierte horas de tiempo de preparación en segundos de tiempo de intercambio de piezas, que es la base de la automatización flexible.
¿Cuánto tiempo y costo pueden ahorrar los mandriles de cambio rápido en un turno de producción típico?
En un escenario de producción real en BQUQ, operamos un turno de 24 horas con un promedio de 12 cambios de trabajo por día en un solo torno CNC. Con mandriles estándar, cada cambio requiere 12 minutos de trabajo manual, totalizando 144 minutos por día de tiempo no productivo. Con un sistema de cambio rápido, cada cambio toma 1,5 minutos, totalizando 18 minutos por día. Este ahorro diario de 126 minutos se traduce en 2,1 horas máquina adicionales por día, o aproximadamente 630 horas por año por máquina. A una tarifa conservadora de hora máquina de 80 USD, eso equivale a 50.400 USD en capacidad recuperada por máquina al año. La inversión inicial para un sistema de mandril de cambio rápido de precisión (cuerpo del mandril más tres subplacas) es de aproximadamente 4.500 a 8.500 USD, dependiendo del tamaño y la clase de precisión. El período de recuperación es, por tanto, inferior a 10 semanas, incluso antes de contabilizar la reducción de desechos por errores de preparación eliminados y la menor fatiga del operario.
¿Por qué la repetibilidad es la especificación más crítica para la automatización flexible?
La repetibilidad, no la precisión, determina si un mandril de cambio rápido puede ser confiable para operación no supervisada. La precisión es cuán cerca está una medición individual del valor verdadero; la repetibilidad es cuán cerca están las mediciones sucesivas entre sí después de múltiples cambios. Para la automatización flexible, un mandril debe volver a la misma posición axial y radial exacta cada vez, porque las compensaciones de herramienta de la máquina y los programas de sonda táctil asumen un dato de pieza fijo. Un mandril de cambio rápido de alta calidad de un fabricante alemán o japonés especificará una repetibilidad radial de 0,005 mm TIR (Lectura Total Indicada) y una repetibilidad axial de 0,010 mm. Este nivel de precisión permite que una celda robótica cargue un blanco, cierre el mandril y comience a cortar inmediatamente sin volver a sondear. Si la repetibilidad se desvía a 0,02 mm, debe añadir un ciclo de sondaje (30 segundos por pieza) que erosiona toda la ganancia de eficiencia. Por lo tanto, al seleccionar un mandril, exija el informe de prueba de repetibilidad certificado, no solo el valor del folleto.
¿Qué interfaz de mandril de cambio rápido es mejor para cada aplicación?
Hay tres estándares de interfaz dominantes, y la elección depende de la fuerza y el par dominantes en su aplicación. Primero, el cono poligonal (por ejemplo, los sistemas MAPPS o Forkardt) utiliza un cono no redondo que se autocentra y proporciona alta transmisión de par; es mejor para operaciones de torneado pesado con fuerzas de corte superiores a 5 kN. Segundo, el cono corto con contacto frontal (estilo HSK para sujeción de piezas, por ejemplo, Schunk TENDO o ROTA-S) proporciona la mayor rigidez y es ideal para mecanizado de alta velocidad (por encima de 8.000 RPM) donde la fuerza centrífuga puede causar levantamiento de las mordazas. Tercero, el sistema de bloqueo por bolas o retención (por ejemplo, estilo Jergens o VDI) tiene un costo inicial más bajo y es suficiente para fresado ligero, taladrado o trabajo de segunda operación con fuerzas de corte inferiores a 2 kN. Para la producción de disipadores de calor de BQUQ, donde mecanizamos piezas delgadas de aluminio con aletas a 12.000 RPM con cortes ligeros, se prefiere el cono corto estilo HSK. Para nuestro trabajo de reparación de matrices de estampado de acero, el cono poligonal es obligatorio porque sometemos el mandril a cortes interrumpidos con cargas de choque pesadas.
¿Cómo se integran los mandriles de cambio rápido con celdas robóticas de carga y descarga?
El verdadero valor de los mandriles de cambio rápido surge cuando se combinan con un robot de 6 ejes. El robot no necesita cargar una pieza suelta en un mandril fijo; en su lugar, recoge un conjunto completo de mandril y pieza de un almacén y lo inserta en el husillo de la máquina. La barra de tracción automática de la máquina aprieta la interfaz, y un sensor de proximidad confirma el acoplamiento completo. Esta arquitectura reduce el tiempo de ciclo del robot porque el robot solo realiza un único movimiento de recoger y colocar, no una secuencia compleja de orientación de pieza y cierre de mordazas. En BQUQ, hemos implementado una celda con un robot que sirve a tres tornos CNC, cada uno equipado con un mandril de cambio rápido. El robot cicla cada 4 minutos: retira la subplaca terminada (con una pieza acabada) e inserta una nueva subplaca (con un blanco en bruto). El tiempo total de cambio por máquina es de 12 segundos, y las tres máquinas nunca están inactivas esperando al robot. El resultado es un aumento del 35% en la utilización del husillo, pasando de un promedio del 62% al 84%, sin añadir máquinas adicionales.
¿Cuáles son las características de mantenimiento y desgaste de los mandriles de cambio rápido?
El componente principal de desgaste es la interfaz de cono o bloqueo por bolas, que experimenta micro-fretting por el asentamiento y desasentamiento repetidos. Un mandril de gama alta soportará de 200.000 a 500.000 ciclos de cambio antes de que la repetibilidad se degrade más allá de 0,010 mm. La lubricación es crítica: use una pasta de disulfuro de molibdeno específica para la interfaz, aplicada cada 500 ciclos, y siempre limpie la interfaz con un paño sin pelusa y aire comprimido antes del asentamiento. El mecanismo de sujeción interno del cuerpo del mandril (la barra de tracción o el collete) debe inspeccionarse cada 2.000 horas por desgaste de las mordazas; las mordazas estándar de acero endurecido mantendrán la tolerancia durante aproximadamente 10.000 piezas. El costo oculto es la contaminación: las virutas de aluminio del mecanizado de disipadores de calor son abrasivas y pueden alojarse en el cono, causando un error de posicionamiento de 0,02 mm. Por lo tanto, siempre use una estación de soplado de aire o cepillado antes de que el robot presente la subplaca al husillo. Con un mantenimiento adecuado, el cuerpo del mandril durará más que la máquina herramienta, pero las subplacas (que transportan las piezas) necesitarán un re-mecanizado cada 15.000 ciclos para mantener la perpendicularidad frontal crítica.
¿Cuáles son los costos ocultos y las trampas al implementar sistemas de mandriles de cambio rápido?
La trampa principal es subestimar el costo de las subplacas. Mientras que el cuerpo del mandril es una compra única, necesita múltiples subplacas para que el sistema sea útil; cada subplaca es un componente de precisión con la interfaz correspondiente, y cuesta entre 800 y 1.500 USD cada una. Para un taller con 30 números de pieza activos, puede necesitar 60 subplacas (dos por pieza para carga alternada), lo que representa una inversión de 60.000 a 90.000 USD. Una segunda trampa es la necesidad de una estación de limpieza manual o automática; sin ella, la contaminación por virutas anula la ventaja de repetibilidad. Tercero, debe presupuestar un almacén personalizado si usa robótica; una estantería simple para 10 subplacas cuesta 3.000 USD, mientras que un carrusel automatizado cuesta 18.000 USD. Finalmente, está el tiempo de ingeniería para diseñar la configuración de mordazas de cada subplaca y validar la primera pieza. A pesar de estos costos, el retorno de la inversión sigue siendo positivo en entornos de alta variedad, siempre que tenga más de 6 cambios de trabajo por día por máquina. La tabla siguiente resume el desglose de costos típico para una implementación de tamaño medio.
| Componente de costo | Precio típico (USD) | Cantidad necesaria | Costo total (USD) | Notas |
| Cuerpo de mandril de cambio rápido de precisión | 4.500 a 7.500 | 1 por máquina | 4.500 a 7.500 | Incluye barra de tracción y actuador |
| Subplaca con interfaz | 800 a 1.500 | 2 por número de pieza | 24.000 a 45.000 | Para 15 números de pieza |
| Juegos de mordazas (acero endurecido) | 150 a 300 | 2 por subplaca | 4.500 a 9.000 | Las mordazas blandas cuestan menos pero se desgastan más rápido |
| Pinza robótica para subplacas | 3.000 a 6.000 | 1 por celda | 3.000 a 6.000 | Requiere dedos personalizados |
| Estación de limpieza (soplado de aire) | 1.500 a 3.500 | 1 por celda | 1.500 a 3.500 | Se recomienda cepillo automático |
| Almacén (estantería) | 3.000 a 18.000 | 1 por celda | 3.000 a 18.000 | Versión automatizada para alto volumen |
| Ingeniería e instalación | 2.000 a 5.000 | 1 vez | 2.000 a 5.000 | Incluye rutinas de sondaje |
| Inversión inicial total | 42.500 a 94.000 | Para una celda robótica de 3 máquinas |
Preguntas frecuentes
¿Cuánto dura la interfaz de un mandril de cambio rápido antes de necesitar reemplazo?
Una interfaz de alta calidad sobrevivirá de 200.000 a 500.000 ciclos antes de que la repetibilidad se degrade más allá de 0,010 mm. A una tasa de 20 cambios por día, esto representa de 27 a 68 años de servicio, por lo que la interfaz es efectivamente un componente de por vida. Sin embargo, la cara de localización de la subplaca se desgasta más rápido y debe re-rectificarse cada 15.000 ciclos para mantener la perpendicularidad.
¿Se pueden usar mandriles de cambio rápido en máquinas CNC existentes sin adaptación?
Sí, la mayoría de los sistemas de cambio rápido están diseñados para reemplazar un mandril estándar directamente en el mismo nariz del husillo o brida. Deberá verificar la fuerza de tracción de la barra, ya que algunos sistemas requieren de 15 a 20 kN de tracción para asentarse correctamente. Si su máquina tiene una barra de tracción hidráulica, generalmente proporcionará suficiente fuerza con un adaptador.
¿Cuál es el peso máximo de pieza que puede manejar un mandril de cambio rápido?
Para un mandril de 200 mm, el peso máximo seguro de la pieza es de aproximadamente 50 kg a 8.000 RPM, pero se reduce a 20 kg a 12.000 RPM debido a la fuerza centrífuga. El factor limitante no es el agarre del mandril, sino la fuerza de retención de la interfaz de la subplaca bajo cargas dinámicas. Siempre consulte el diagrama de velocidad-fuerza del fabricante para su modelo exacto.
¿Cómo se compara un mandril de cambio rápido con un mandril estándar en términos de rigidez?
Un mandril de cambio rápido moderno con cono poligonal o contacto frontal estilo HSK es en realidad más rígido que un mandril estándar de tres mordazas porque la interfaz tiene una gran área de contacto y se aprieta con alta fuerza de tracción. La rigidez estática aumenta de un 20 a un 30% en comparación con un mandril convencional del mismo tamaño. Esta mayor rigidez reduce la vibración y puede mejorar el acabado superficial hasta 1,6 Ra.
¿Valen la pena los mandriles de cambio rápido para un taller pequeño con solo 2 máquinas CNC?
Sí, pero solo si tiene más de 6 cambios de trabajo por día. Con 6 cambios a 12 minutos cada uno, está perdiendo 72 minutos diarios; un sistema de cambio rápido reduce esto a 9 minutos, recuperando 63 minutos por día. A 80 USD por hora, eso son 84 USD por día o aproximadamente 21.000 USD al año, lo que paga el sistema en menos de 3 meses.
¿Qué características de seguridad necesitan los mandriles de cambio rápido para operación no supervisada?
Una barra de tracción automática con un sensor de proximidad que confirme el asentamiento completo es obligatoria. Además, se requiere un bloqueo mecánico (no solo fuerza de resorte) para evitar que el mandril se libere durante un corte de energía. Finalmente, el PLC de la máquina debe programarse para abortar el ciclo de mecanizado si el sensor no confirma el asentamiento dentro de 0,5 segundos de la actuación de la barra de tracción.
Conclusión
Los mandriles de cambio rápido no son un accesorio de nicho, sino el eje central de la automatización flexible moderna, ofreciendo cambios un 90% más rápidos, repetibilidad de 0,005 mm y un período de recuperación inferior a 10 semanas en entornos de alta variedad. La decisión de ingeniería depende de sus fuerzas de corte dominantes, su frecuencia diaria de cambios y su disposición a invertir en subplacas e infraestructura de limpieza. En BQUQ, hemos demostrado que una celda robótica de tres máquinas con mandriles de cambio rápido eleva la utilización del husillo del 62% al 84%, aumentando directamente el rendimiento sin añadir espacio en planta. Si está evaluando la sujeción de piezas para una celda de fabricación flexible, solicite una unidad de prueba y mida su tiempo de cambio real durante una semana completa de producción; los datos harán que la decisión sea obvia.
