¿Qué es un disipador de calor por convección natural? Guía de diseño de refrigeración pasiva

Un disipador de calor por convección natural es un componente de gestión térmica pasiva que disipa el calor únicamente mediante el flujo de aire impulsado por flotabilidad, sin ventiladores ni bombas. Se basa en el principio de que el aire caliente asciende, creando una corriente natural continua que aleja el calor de la superficie con aletas. Esta guía proporciona especificaciones de ingeniería, datos de rendimiento y reglas de diseño para implementar refrigeración por convección natural en aplicaciones donde la fiabilidad, el silencio y el consumo de energía cero son críticos.

¿Cómo Funciona Realmente la Refrigeración por Convección Natural?

La convección natural opera sobre el gradiente de densidad entre el aire calentado y el ambiente. A medida que la base del disipador se calienta, calienta la capa de aire adyacente, reduciendo la densidad del aire y haciendo que ascienda. El aire más frío y denso fluye desde la parte inferior o los laterales para reemplazarlo, estableciendo un circuito de circulación continuo. La fuerza impulsora se cuantifica mediante el número de Grashof (Gr), que para recintos electrónicos típicos oscila entre 10^4 y 10^7, indicando regímenes de flujo laminar a transición temprana. A diferencia de la convección forzada, que puede lograr coeficientes de transferencia de calor de 50–250 W/m²K, los coeficientes de convección natural son drásticamente más bajos, típicamente de 2–15 W/m²K. Esto significa que la superficie del disipador debe ser de 5 a 20 veces más grande que un equivalente refrigerado por ventilador para disipar la misma carga térmica.

¿Cuáles Son los Límites de Rendimiento Típicos y los Valores de Resistencia Térmica?

Un disipador de calor por convección natural bien diseñado puede disipar entre 0.5 W y 50 W, dependiendo del tamaño del envolvente y la orientación. Para un perfil estándar de aluminio extruido que mide 200 mm x 100 mm x 40 mm con un paso de aletas de 10 mm, la resistencia térmica de unión a ambiente típicamente oscila entre 1.5 °C/W y 3.5 °C/W. La siguiente tabla proporciona datos de referencia medidos para configuraciones comunes bajo convección natural a 25 °C de temperatura ambiente.

Estos valores suponen una superficie anodizada en negro (emisividad 0.85) y una orientación de montaje vertical. La orientación horizontal reduce el rendimiento en un 20–30% debido a la interrupción de las rutas de flujo de aire.

¿Cómo Se Debe Calcular el Espaciado y la Altura de las Aletas para un Rendimiento Óptimo?

El espaciado óptimo de aletas para convección natural sigue la correlación de Elenbaas, donde el espacio ideal (b) es de aproximadamente 10.5 mm para una aleta de 25 mm de altura con una diferencia de temperatura de 75 °C. Más precisamente, el espacio entre aletas debe calcularse para que las capas límite de aletas adyacentes no se fusionen, lo que estrangularía el flujo de aire. Para aletas de aluminio con una elevación de temperatura de 50 °C sobre el ambiente, el espaciado recomendado es de 6–12 mm, siendo 8–10 mm el punto óptimo para la mayoría de las aplicaciones. La altura de la aleta no debe exceder 10 veces el espacio entre aletas; más allá de esta relación, la porción superior de la aleta se vuelve ineficaz porque el aire ya ha alcanzado una temperatura cercana a la ambiente. El espesor de la aleta debe ser de 1.5–3 mm para aluminio extruido, equilibrando el costo del material con la eficiencia de conducción. Un error común es usar un espaciado de aletas de convección forzada (2–4 mm) en un diseño de convección natural, lo que reduce el rendimiento térmico hasta en un 40%.

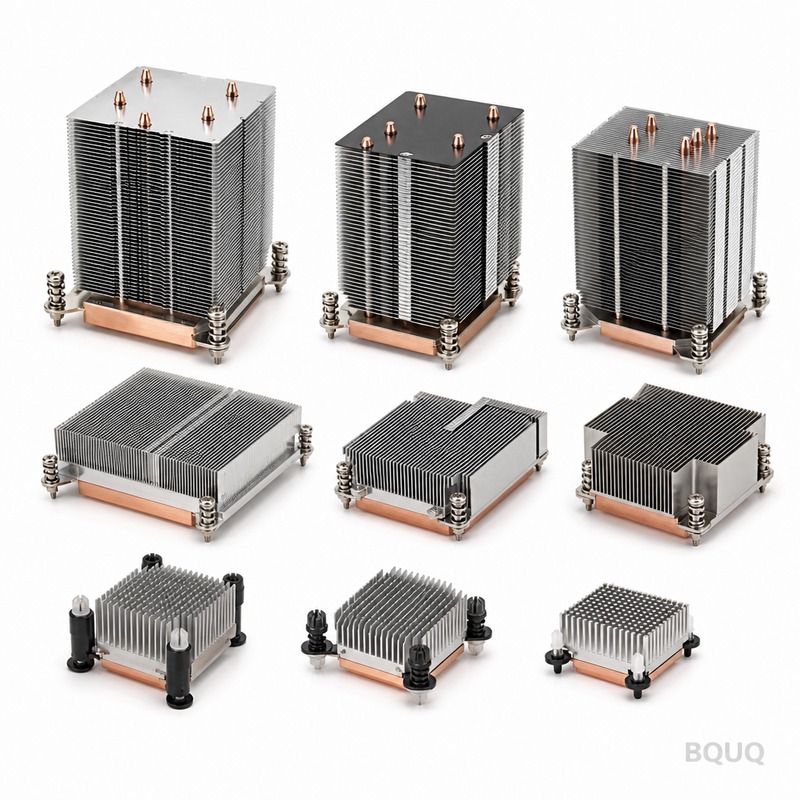

¿Qué Materiales Ofrecen la Mejor Conductividad Térmica para Disipadores Pasivos?

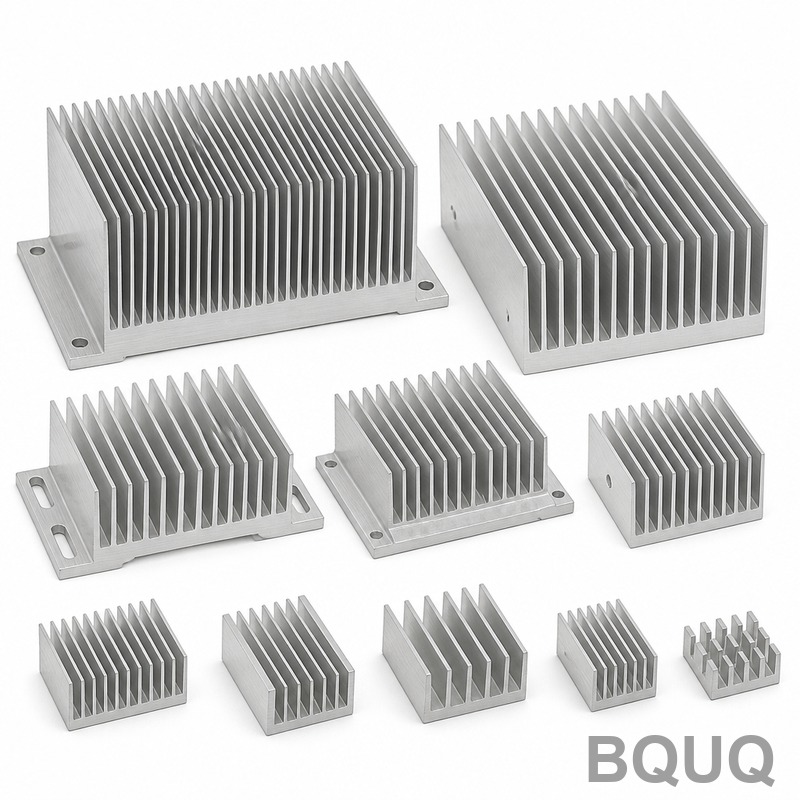

El aluminio 6063-T5 es el estándar de la industria para disipadores de calor por convección natural debido a su excelente equilibrio de conductividad térmica (201 W/m·K), extruibilidad y costo de aproximadamente USD 4–6 por kilogramo. El cobre proporciona 385 W/m·K, ofreciendo una conducción aproximadamente un 90% mejor, pero cuesta USD 12–15 por kilogramo y es 3.3 veces más denso, lo que aumenta significativamente el peso y el costo. Para aplicaciones de alto rendimiento, a veces se ensamblan disipadores de cobre con aletas de aluminio utilizando epoxi térmico o fijación mecánica, logrando un 80–90% del rendimiento del cobre sólido con un 60% del peso. Una alternativa más económica es el aluminio fundido a presión ADC12 (96 W/m·K), adecuado para geometrías complejas pero que requiere un 20–30% más de superficie para igualar el rendimiento del aluminio extruido. Los materiales a base de grafito (150–400 W/m·K en el plano) están surgiendo para aplicaciones de placa plana, pero no son rentables para estructuras tridimensionales con aletas. Para la mayoría de los equipos electrónicos industriales, se recomienda aluminio 6063-T5 con recubrimiento anodizado negro, ya que el anodizado aumenta la emisividad de 0.04 a 0.85, mejorando la transferencia de calor por radiación en un 15–25%.

¿Cómo Afectan el Acabado Superficial y el Color a la Disipación de Calor por Radiación?

La transferencia de calor por radiación representa el 20–35% de la disipación total de calor en convección natural, lo que hace que el tratamiento superficial sea crítico. Una superficie de aluminio pulido con emisividad de 0.04–0.09 irradia casi nada de calor, obligando a la convección a manejar toda la carga. El aluminio anodizado negro (emisividad 0.85–0.90) es el estándar de la industria, aumentando la disipación total de calor en un 25–35% en comparación con el metal desnudo. El recubrimiento en polvo negro mate logra una emisividad similar (0.85–0.92) pero añade un espesor de 30–50 µm, lo que puede aumentar la resistencia térmica en 0.1–0.3 °C/W debido a la menor conductividad térmica del recubrimiento. El anodizado transparente ofrece una mejora mínima (emisividad 0.15–0.30) y no se recomienda para refrigeración pasiva. El acabado superficial también afecta la acumulación de polvo; las superficies texturizadas atrapan partículas, que pueden formar una capa aislante de 0.1–0.5 mm y degradar el rendimiento en un 10–15% con el tiempo. Para entornos exteriores o polvorientos, especifique un acabado anodizado liso con intervalos de limpieza periódicos.

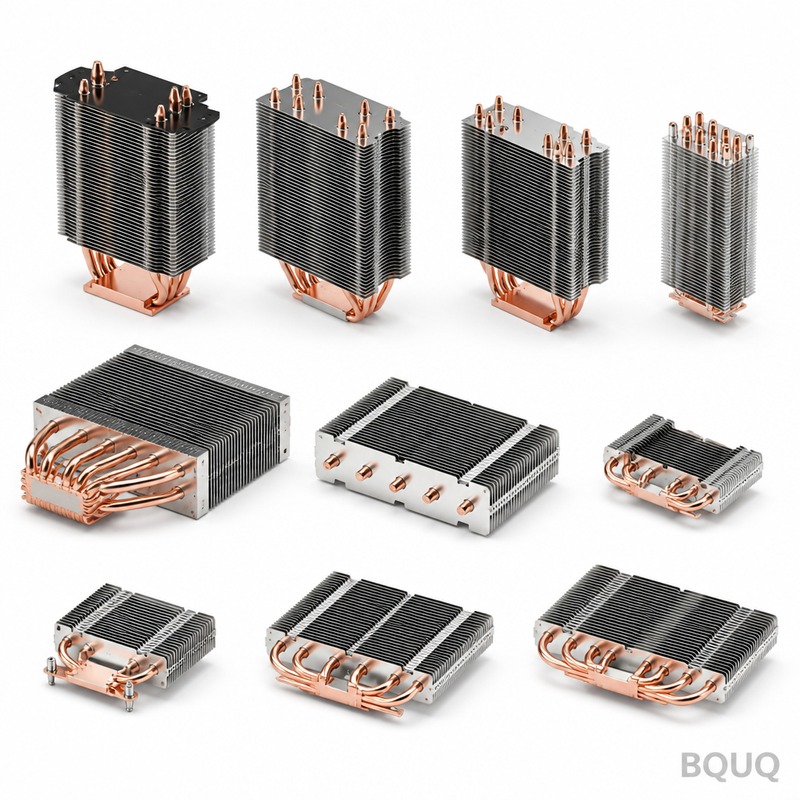

¿Cuándo Se Debe Elegir un Disipador de Aletas Cepilladas vs. Extruido vs. de Aletas Unidas?

Los disipadores de aluminio extruido son la opción más rentable para convección natural, con costos de herramientas de USD 1,500–3,000 y cantidades mínimas de pedido de 500 piezas. La relación máxima de altura a espacio de aleta está limitada a aproximadamente 10:1, lo que restringe la densidad de aletas. Los disipadores de aletas cepilladas utilizan un proceso de corte que produce aletas de hasta 40 mm de altura con espacios tan pequeños como 2.5 mm, ofreciendo hasta un 40% más de superficie por huella que los diseños extruidos; los costos de herramientas son más altos, de USD 5,000–10,000, y los precios por pieza oscilan entre USD 8–20 para tamaños típicos. Los disipadores de aletas unidas, donde las aletas individuales se unen con epoxi a una placa base, permiten mezclar materiales (aletas de cobre sobre base de aluminio) y logran densidades de aleta de hasta 18 aletas por pulgada, pero la unión epoxi añade 0.5–1.0 °C/W de resistencia térmica. Para convección natural específicamente, el flujo de aire está limitado por la flotabilidad, por lo que las aletas extremadamente densas no ayudan; un espacio de 6–12 mm es ideal. Elija extruido para volúmenes superiores a 1,000 piezas y geometrías estándar, cepillado para requisitos de alto rendimiento con alturas de aleta superiores a 30 mm, y aletas unidas solo cuando la mezcla de materiales sea esencial.

¿Cuáles Son los Errores de Diseño Más Comunes en Sistemas de Refrigeración Pasiva?

El error más frecuente es montar el disipador horizontalmente, lo que reduce el rendimiento de convección natural en un 30–50% porque el aire calentado no puede ascender libremente lejos de las aletas. Un segundo error crítico es colocar el disipador demasiado cerca de la pared del recinto; se requiere una holgura mínima de 10–15 mm por encima de las puntas de las aletas para permitir que el aire escape y entre aire fresco. En tercer lugar, los diseñadores a menudo ignoran la resistencia de dispersión de la fuente de calor; un IGBT (transistor bipolar de puerta aislada) de 50 W concentrado en una huella de 20 mm x 20 mm requiere un espesor de base de al menos 8–12 mm para dispersar el calor eficazmente a través de la matriz de aletas; de lo contrario, las aletas cerca de la fuente se calientan mientras que las aletas exteriores permanecen frías. En cuarto lugar, usar un espaciado de aletas de convección forzada (2–4 mm) en un diseño de convección natural reduce el flujo de aire y aumenta la resistencia térmica en un 30–40%. Finalmente, descuidar la ruta de flujo de aire a nivel del sistema—como bloquear las rejillas de entrada o colocar el disipador aguas abajo de un componente caliente—puede elevar la temperatura ambiente efectiva en 10–20 °C, reduciendo a la mitad el margen de rendimiento del disipador.

¿Cómo Se Puede Predecir con Precisión el Rendimiento de la Convección Natural?

La simulación de dinámica de fluidos computacional (CFD) es el método más preciso, logrando los software modernos una concordancia dentro del 5–10% de las mediciones experimentales para convección natural. Para estimaciones preliminares, la correlación empírica para placas planas verticales y matrices con aletas es Nu = 0.59 × (Gr × Pr)^0.25 para flujo laminar, donde Nu es el número de Nusselt, Gr es el número de Grashof y Pr es el número de Prandtl (0.71 para aire). Esta correlación es válida para números de Rayleigh (Ra = Gr × Pr) entre 10^4 y 10^9. Una regla práctica más simple: para un disipador de aluminio montado verticalmente, la resistencia térmica en °C/W es aproximadamente 250 dividido por la superficie total en centímetros cuadrados, suponiendo una elevación de temperatura de 50 °C. Por ejemplo, un disipador con 500 cm² de superficie total tendría una resistencia estimada de 0.5 °C/W. Siempre aplique un factor de reducción del 10–20% para condiciones del mundo real, incluyendo flujo de aire no uniforme, restricciones del recinto y temperaturas ambiente elevadas por encima de 50 °C.

Conclusión

Los disipadores de calor por convección natural son una solución de refrigeración fiable y sin mantenimiento para aplicaciones de hasta 50 W, siempre que la geometría de las aletas, el material, el acabado superficial y la orientación de montaje se especifiquen correctamente. Los parámetros clave de ingeniería son un espaciado de aletas de 6–12 mm, una relación altura a espacio de aleta inferior a 10:1, aluminio anodizado negro con emisividad superior a 0.85 y orientación vertical con al menos 10 mm de holgura. Cuando se siguen estas reglas, un disipador correctamente dimensionado puede lograr resistencias térmicas de 1.5–3.5 °C/W con un rendimiento predecible. Para asistencia con su diseño de refrigeración pasiva, incluyendo simulación térmica, desarrollo de prototipos y series de producción, contacte al equipo de ingeniería de BQUQ para una cotización en 12 horas.
