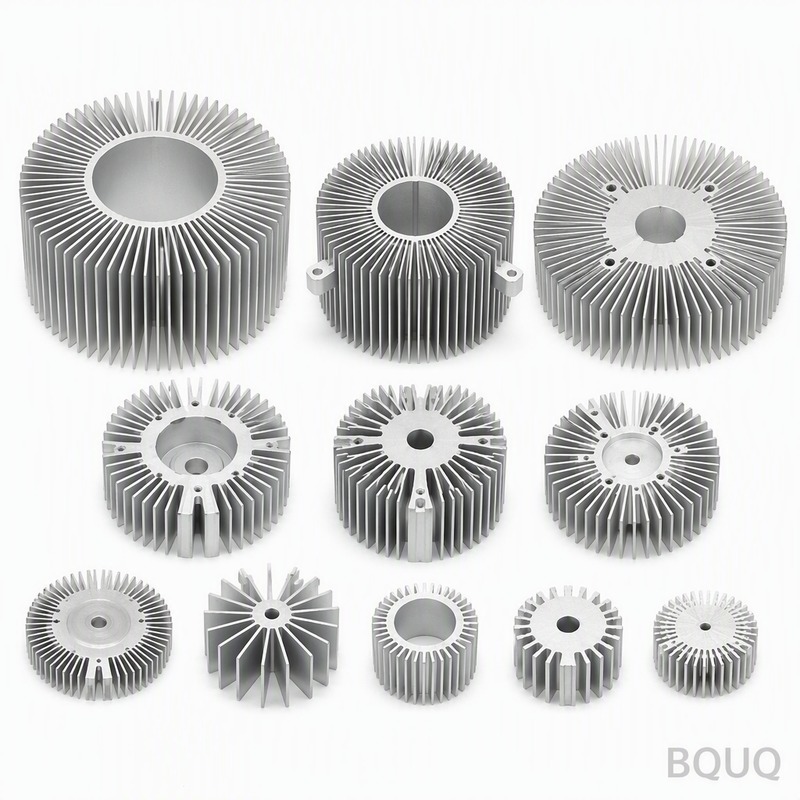

¿Cuáles son las mejores soluciones de disipador de calor para equipos de telecomunicaciones 5G?
Las mejores soluciones de disipador de calor para equipos 5G y de telecomunicaciones son las pilas de aletas de aluminio de alta densidad con convección forzada o las cámaras de vapor de cobre, dependiendo del rango de potencia y el factor de forma. Para estaciones base que operan por encima de 150 W, los disipadores de aluminio de aletas unidas o cepilladas con una resistencia térmica inferior a 0.08 °C/W son el estándar, mientras que para unidades de radio remotas (RRU) compactas de menos de 100 W, las cámaras de vapor con una conductividad térmica de 3000 W/m·K superan al cobre sólido. En BQUQ, fabricamos estos componentes térmicos de precisión con tolerancias de ±0.02 mm en el paso de aletas, garantizando una disipación fiable de cargas térmicas de 10–500 W en entornos de telecomunicaciones exteriores e interiores.
¿Cuáles Son las Principales Fuentes de Calor en los Equipos de Telecomunicaciones 5G?
Las principales fuentes de calor en los equipos 5G son los amplificadores de potencia (PA), las unidades de procesamiento de banda base y las matrices de puertas programables en campo (FPGA). Una típica matriz de antenas MIMO masivo de 64 transmisores/64 receptores (64T64R) puede disipar entre 200 W y 400 W de calor, con amplificadores individuales de nitruro de galio (GaN) que generan 20–50 W cada uno. Estos componentes tienen temperaturas máximas de unión de 105 °C a 125 °C, lo que requiere un disipador de calor que mantenga una diferencia de temperatura entre la carcasa y el ambiente de no más de 40 °C bajo carga máxima. Además, las unidades de fuente de alimentación (PSU) contribuyen con 30–60 W por unidad, y los transceptores ópticos añaden otros 5–10 W cada uno, todo lo cual debe gestionarse dentro de un gabinete sellado o semisellado para evitar la entrada de humedad.
¿Cómo Mejora la Geometría de Aletas de Alta Densidad el Rendimiento Térmico en los Disipadores de Calor 5G?
La geometría de aletas de alta densidad mejora el rendimiento térmico al aumentar el área superficial disponible para la transferencia de calor por convección sin expandir la huella del disipador. Para un disipador de aluminio estándar con una base de 200 mm por 200 mm, aumentar la densidad de aletas de 8 aletas por pulgada (FPI) a 16 FPI eleva el área superficial total de aproximadamente 0.32 m² a 0.58 m², una ganancia del 81%. Esto reduce directamente la resistencia térmica; por ejemplo, un diseño de 16 FPI con un espesor de aleta de 2.0 mm y espacios de 1.5 mm puede lograr una resistencia térmica de 0.05 °C/W a un flujo de aire de 3 m/s, en comparación con 0.09 °C/W para un diseño de 8 FPI al mismo caudal. Sin embargo, la caída de presión a través del disipador también aumenta de 50 Pa a 180 Pa, por lo que los ingenieros deben equilibrar la densidad de aletas con la presión estática disponible del ventilador, que típicamente es de 200–400 Pa en gabinetes de telecomunicaciones.
¿Qué Materiales Son Óptimos para la Fabricación de Disipadores de Calor para Telecomunicaciones 5G?
Los materiales óptimos para disipadores de calor 5G son las aleaciones de aluminio 6063-T5 y 6061-T6 para diseños extruidos y cepillados, y cobre C1100 o C1020 para cámaras de vapor e insertos de alto flujo térmico. El aluminio 6063-T5 ofrece una conductividad térmica de 209 W/m·K y una resistencia a la fluencia de 145 MPa, lo que lo hace ideal para perfiles extruidos de hasta 300 mm de longitud con relaciones de aleta de 1:10. Para un mayor rendimiento, el cobre C1020 proporciona una conductividad térmica de 391 W/m·K y se utiliza en cámaras de vapor que pueden extender el calor desde un área de matriz de 20 mm por 20 mm hasta una base de 120 mm por 120 mm con una resistencia térmica de solo 0.02 °C/W. En diseños híbridos, utilizamos una placa base de cobre (3 mm de espesor) unida a aletas de aluminio mediante soldadura fuerte, lo que logra una resistencia térmica de línea de unión de 0.01 °C/W, ofreciendo un equilibrio costo-rendimiento donde el cobre es 3.5 veces más caro que el aluminio por kilogramo pero ofrece una mejora térmica del 25–30%.
¿Cómo Afecta la Convección Forzada vs. la Convección Natural al Dimensionamiento de los Disipadores de Calor 5G?
La convección forzada es obligatoria para disipadores de calor 5G con densidades de potencia superiores a 0.5 W/cm², mientras que la convección natural solo es viable para unidades remotas de baja potencia por debajo de 30 W. En un escenario de convección natural, un disipador de 150 W requeriría un área de aletas de 1.2 m² y un volumen de 6 litros, lo que lo hace impráctico para instalaciones montadas en postes donde el gabinete máximo es de 400 mm por 300 mm por 80 mm. Con convección forzada utilizando un ventilador axial de 40 mm que entrega 30 CFM, la misma carga térmica de 150 W puede gestionarse con un área de aletas de 0.35 m² y un volumen de 1.8 litros, una reducción del 70%. Para estaciones base 5G exteriores, el flujo de aire es típicamente de 2–5 m/s a través de la matriz de aletas, y el disipador debe diseñarse para mantener un nivel de ruido por debajo de 55 dBA para despliegues urbanos, lo que limita la velocidad del ventilador a 2500–3500 RPM y dicta un espacio mínimo entre aletas de 1.5 mm para evitar turbulencias audibles.
¿Cuáles Son las Tolerancias de Fabricación Estándar para los Disipadores de Calor de Telecomunicaciones?
Las tolerancias de fabricación estándar para disipadores de calor de telecomunicaciones en BQUQ son ±0.05 mm para la planitud de la base, ±0.02 mm para el paso de aletas y ±0.1 mm para la altura total, garantizando un contacto térmico consistente con el componente. La superficie de la base debe lograr una planitud de 0.05 mm en una longitud de 150 mm para asegurar una línea de unión del material de interfaz térmica (TIM) de 0.05 mm o menos, lo que mantiene la resistencia de contacto por debajo de 0.02 °C·cm²/W. Para disipadores cepillados, mantenemos la tolerancia del espesor de aleta en ±0.03 mm y la altura de aleta en ±0.10 mm, con una rugosidad superficial de Ra 0.8 µm en la base y Ra 1.6 µm en las aletas. Estas tolerancias son críticas porque una desviación de 0.1 mm en la altura de la aleta puede reducir la eficiencia del flujo de aire en un 5% y aumentar la resistencia térmica en un 7%, impactando directamente la temperatura de unión de los amplificadores GaN.
¿Cómo Impacta el Acabado Superficial del Disipador en el Rendimiento de las Telecomunicaciones 5G?
El acabado superficial impacta el rendimiento de las telecomunicaciones 5G al mejorar la emisividad para la transferencia de calor por radiación y proteger contra la corrosión en entornos exteriores. Un recubrimiento anodizado negro (según MIL-A-8625, Tipo II, espesor de 18–25 µm) aumenta la emisividad superficial de 0.04 (aluminio desnudo) a 0.85, lo que mejora la disipación de calor por radiación hasta en un 15% en escenarios de convección natural o bajo flujo. Para unidades 5G exteriores expuestas a niebla salina y humedad, un recubrimiento de conversión de cromato más una capa de polvo de 60–80 µm de espesor proporciona 500 horas de resistencia a la niebla salina según ASTM B117, previniendo la degradación de las aletas que de otro modo aumentaría la resistencia térmica en un 20% en cinco años. Sin embargo, recomendamos evitar el niquelado en el área de contacto de la base porque añade 0.02 °C/W de resistencia térmica; en su lugar, enmascaramos la base y aplicamos solo anodizado o la dejamos desnuda para contacto directo con el TIM.
¿Cuál Es el Costo y el Tiempo de Entrega para Prototipos y Producción de Disipadores de Calor 5G?
El costo y el tiempo de entrega para disipadores de calor 5G varían significativamente entre las fases de prototipo y producción, siendo el herramental el gasto inicial dominante. Para un disipador de aluminio extruido con un perfil personalizado, el costo del troquel de extrusión es de $800–$1,500 y tarda de 2 a 3 semanas en fabricarse, con piezas de muestra entregadas en 3–4 semanas. Los disipadores cepillados no requieren herramental para las aletas, pero necesitan accesorios CNC personalizados a $500–$1,000, con prototipos disponibles en 1–2 semanas. Para producción, un disipador típico de estación base 5G (200 mm por 200 mm por 60 mm, 16 FPI) cuesta $18–$35 por unidad para cantidades de 1,000 piezas, reduciéndose a $12–$20 por unidad en 10,000 piezas debido a la reducción del tiempo de mecanizado. Las cámaras de vapor añaden una prima de $8–$15 por unidad por la cámara en sí más $5–$8 por la base de cobre, llevando el total a $40–$60 por unidad en cantidades de 5,000 con un tiempo de entrega de 4–6 semanas.
| Tipo de Disipador | Resistencia Térmica (°C/W) | Potencia Máxima (W) | Costo Unitario a 1,000 pcs (USD) | Tiempo de Entrega (Semanas) | Densidad de Aletas (FPI) |
| Aluminio Extruido (6063-T5) | 0.08–0.12 | 150 | $18–$25 | 3–4 | 8–12 |
| Aluminio Cepillado (6061-T6) | 0.05–0.08 | 250 | $25–$35 | 2–3 | 14–20 |
| Aletas Unidas (Base Al + Aletas Cu) | 0.04–0.06 | 350 | $35–$45 | 4–5 | 16–24 |
| Cámara de Vapor (Cobre C1020) | 0.02–0.04 | 500 | $40–$60 | 4–6 | 20–30 |
| Aluminio Fundido a Presión (A380) | 0.10–0.15 | 100 | $12–$18 | 5–6 | 6–10 |
¿Cuándo Debería Elegir una Cámara de Vapor en Lugar de una Pila de Aletas Tradicional?
Debería elegir una cámara de vapor en lugar de una pila de aletas tradicional cuando la fuente de calor está altamente concentrada (flujo térmico superior a 50 W/cm²) y el espacio disponible para la base del disipador es inferior a 50 mm en una dimensión. Por ejemplo, una matriz GaN PA individual de 5 mm por 5 mm que disipa 25 W crea un flujo térmico de 100 W/cm², lo que causaría un punto caliente local de 15 °C por encima de la temperatura de la base en una base de aluminio sólido. Una cámara de vapor extiende este calor a través de un área de 100 mm por 100 mm en 0.5 segundos, reduciendo el punto caliente a 3 °C y permitiendo que las aletas trabajen uniformemente. Además, las cámaras de vapor son la única opción viable para gabinetes sellados IP65 donde el flujo de aire está limitado a las aletas externas, ya que pueden transferir calor a través de la pared del gabinete con una resistencia térmica de 0.03 °C/W.
¿Cómo Calculo el Tamaño de Disipador Requerido para Mi Módulo 5G?
Calcule el tamaño de disipador requerido determinando la disipación de potencia total (P) y la temperatura máxima permitida de la carcasa (T_carcasa), luego divida por la temperatura ambiente (T_amb) y la resistencia térmica deseada (R_th = (T_carcasa - T_amb) / P). Para un módulo de 200 W con una temperatura máxima de carcasa de 85 °C y una ambiente de 45 °C, la resistencia térmica requerida es (85-45)/200 = 0.20 °C/W. Usando un disipador de convección forzada con 0.05 °C/W por cada 100 mm de longitud de aleta, necesitaría 400 mm de longitud total de aleta, lo que se puede lograr con una huella de 200 mm por 200 mm y 16 FPI.
¿Cuál Es la Temperatura Ambiente Máxima para Disipadores de Calor 5G Exteriores?
La temperatura ambiente máxima para disipadores de calor 5G exteriores es típicamente de 55 °C, según los estándares IEC 60068-2-2 para equipos con carga solar en climas tropicales. A esta temperatura ambiente, el disipador debe mantener la temperatura de unión del componente por debajo de 105 °C, dejando un diferencial de temperatura de 50 °C para toda la ruta térmica. En la práctica, diseñamos para una temperatura ambiente en el peor caso de 60 °C con un factor de reducción del 10% en el rendimiento térmico para tener en cuenta la acumulación de polvo en las aletas.
¿Puedo Usar el Mismo Diseño de Disipador para Equipos 5G Interiores y Exteriores?
No, no puede usar el mismo diseño de disipador para equipos 5G interiores y exteriores porque los requisitos ambientales difieren significativamente. Las unidades exteriores requieren sellado con clasificación IP65, recubrimientos resistentes a la corrosión (al menos 500 horas de niebla salina) y un espacio entre aletas de al menos 2 mm para prevenir obstrucciones por residuos, mientras que las unidades interiores pueden usar aletas más apretadas (espacio de 1.5 mm) y anodizado más ligero. Además, los disipadores exteriores necesitan un ángulo de aleta más pronunciado (5–7 grados) para desalojar el agua, mientras que los diseños interiores pueden usar aletas verticales para un flujo de aire máximo.
¿Cómo Afecta la Altitud al Rendimiento del Disipador en Despliegues de Telecomunicaciones 5G?
La altitud reduce la densidad del aire, lo que disminuye el coeficiente de transferencia de calor por convección en aproximadamente un 3% por cada 1000 metros de aumento en elevación. A 3000 metros de altitud, un disipador diseñado para el nivel del mar tendrá una resistencia térmica un 9% mayor, lo que significa que la temperatura de unión del componente aumentará 9 °C para una carga de 100 W. Para compensar, recomendamos reducir la potencia en un 10–15% o aumentar la velocidad del ventilador en un 20% al desplegar por encima de 2000 metros.
¿Cuáles Son los Modos de Falla Comunes de los Disipadores de Calor 5G?
Los modos de falla comunes de los disipadores de calor 5G son la obstrucción de aletas por polvo e insectos, la corrosión de los bordes de las aletas y el agrietamiento por fatiga en las uniones base-aleta debido al ciclo térmico. El ciclo térmico entre -40 °C y +85 °C puede causar expansión diferencial entre aluminio y cobre, lo que lleva a fatiga de la unión de soldadura después de 10,000 ciclos. Para mitigar esto, utilizamos una capa TIM flexible y una fuerza de sujeción mecánica de 50–100 N para mantener una presión de contacto de 10–20 psi.
¿Cómo Puedo Validar el Rendimiento Térmico de un Disipador Personalizado?
Valide el rendimiento térmico realizando una simulación CFD seguida de una prueba física utilizando termopares y una fuente de calor que imite la disipación de potencia real. En la prueba física, monte termopares en la base del disipador y en la carcasa del componente, aplique la potencia nominal y mida la temperatura en estado estacionario después de 30 minutos. La resistencia térmica medida debe estar dentro del 5% del valor simulado; si es mayor, verifique la línea de unión del TIM y la planitud de la base.
¿Cuál Es la Cantidad Mínima de Pedido para Disipadores de Calor 5G Personalizados?
La cantidad mínima de pedido para disipadores de calor 5G personalizados es de 500 piezas para diseños extruidos y 300 piezas para diseños cepillados, debido a los costos de configuración para mecanizado CNC y acabado superficial. Para validación de prototipos, ofrecemos un servicio de bajo volumen con un mínimo de 20 piezas a una prima de costo del 30% por unidad. Para diseños de cámara de vapor, el MOQ es de 1,000 piezas debido al herramental personalizado requerido para el proceso de sellado de la cámara.
Para soluciones térmicas 5G de alta densidad, la clave es hacer coincidir la arquitectura del disipador con su rango de potencia específico, flujo de aire y restricciones ambientales. Ya sea que necesite una pila de aletas de aluminio cepillado de 16 FPI para una unidad de radio remota de 250 W o una cámara de vapor de cobre para una matriz MIMO masiva de 500 W, nuestros 20 años de experiencia en mecanizado CNC y fabricación térmica garantizan tolerancias precisas y rendimiento fiable. Contacte a BQUQ para una respuesta de cotización en 12 horas y una revisión gratuita del diseño térmico. Envíenos un correo a sc@bquq.com, contáctenos por WhatsApp al +86 13713157787, o visite www.bquq.com para discutir su proyecto.
