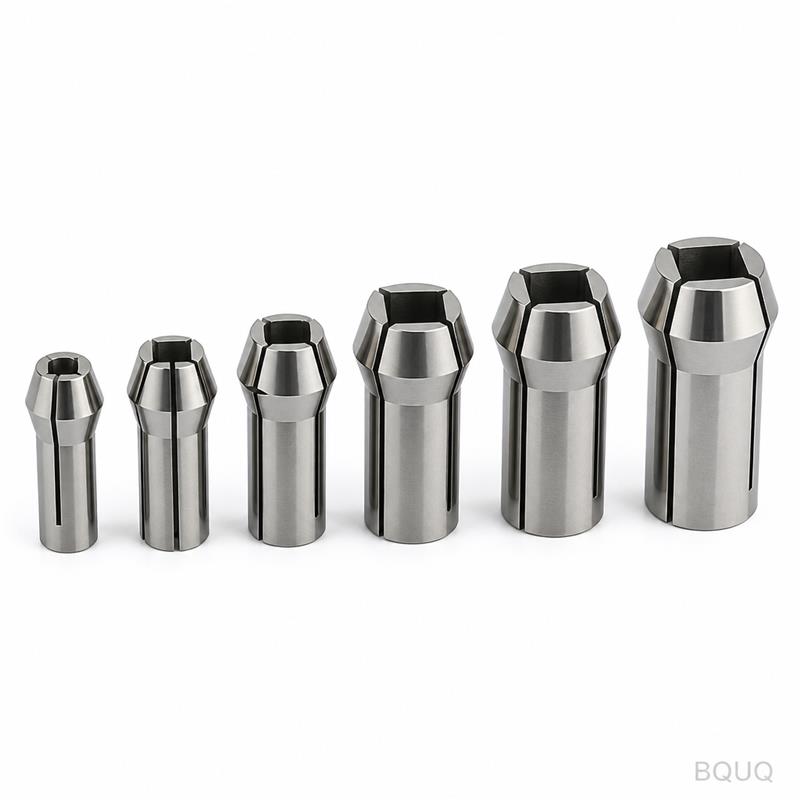

Juego de Casquillos de Agarre de Cuadradillo para Torno Automático, Mecanizado CNC de Precisión, 15-52 mm
IntroducciónSu dibujo define la pieza. Nuestras máquinas hacen el resto. Mecanizamos este juego de casquillos de agarre de cuadradillo para torno automático según su plano exacto, no según un catálogo
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Su dibujo define la pieza. Nuestras máquinas hacen el resto. Mecanizamos este juego de casquillos de agarre de cuadradillo para torno automático según su plano exacto, no según un catálogo estándar. Cada casquillo se verifica en cuanto a geometría del agujero, concentricidad y dureza antes de salir de nuestra planta en Dongguan.
De un vistazo: Tolerancia ±0.005 mm en agujero y cono. Plazo de entrega de 10 a 15 días laborables para tamaños personalizados. Sin MOQ: pida una pieza o cien. Opciones de material: 65Mn, GCr15 y 20CrMnTi.
Especificaciones
Parámetro
Valor
Rango de tamaños
Diámetro de agujero de 15 mm a 52 mm
Forma del agujero
Cuadrada, según dibujo del cliente
Material
Acero para muelles 65Mn, acero para rodamientos GCr15, acero cementado 20CrMnTi
Dureza
45-55 HRC (núcleo), 58-62 HRC (superficie, si se especifica)
Tolerancia
±0.005 mm en agujero, ±0.01 mm en ángulo del cono
Concentricidad
≤0.008 mm TIR
Acabado superficial
Ra 0.4 μm en agujero, Ra 0.8 μm en cono exterior
Proceso
Torno CNC, rectificado interior, agujero cuadrado por electroerosión de hilo, tratamiento térmico
Inspección
Verificación dimensional 100%, informe CMM por lote
Tamaño de lote
De 1 a 5,000 piezas
Plazo de entrega
10-15 días para personalizados, 5 días para tamaños estándar
Certificación
Certificados de material, curvas de tratamiento térmico, informe de inspección
Tres Razones por las que los Compradores Nos Envían Sus Dibujos
1. Calidad trazable por lote, no muestreo aleatorio. Cada casquillo recibe un número de lote único. Almacenamos los números de colada del material bruto, los registros del horno de tratamiento térmico y los datos de inspección final durante 24 meses. Si surge un problema en su línea, lo trazamos hasta la colada y el paso de proceso exactos. Sin conjeturas.
2. Informe de inspección por lote, gratis. Cada pedido se envía con un informe dimensional. Medimos el ancho del agujero, el radio de la esquina del cuadrado, el ángulo del cono y la dureza en cada pieza. Usted recibe los datos antes de que lleguen las piezas. Sin sorpresas en el control de calidad de entrada.
3. Una sola fábrica para CNC, estampación, muelles y disipadores de calor. Su juego de casquillos podría necesitar un retenedor de muelle, una arandela estampada o un disipador de calor para el accionamiento del husillo. Fabricamos todo bajo un mismo techo. Usted obtiene una sola orden de compra, una fecha de envío y un estándar de calidad. Sin dolores de cabeza por coordinación con terceros.
Dónde se Utilizan Estas Piezas
Los casquillos de agujero cuadrado no son para barra redonda. Sujetan material cuadrado, hexagonal o perfilado en tornos automáticos y centros de torneado CNC. Aplicaciones típicas:
Tornos tipo suizo que procesan latón o aluminio cuadrado para conectores eléctricos.
Tornos automáticos multihusillo que producen herramientas de corte con vástago cuadrado o elementos de fijación hexagonales.
Dispositivos de sujeción hidráulicos y neumáticos donde un casquillo de agujero cuadrado sujeta una brocha o una fresa de chavetero.
Juegos de repuesto para máquinas Index, Tornos y Citizen antiguas donde los casquillos originales ya no están disponibles.
También fabricamos el cuerpo del mandril portapinzas correspondiente si su máquina necesita un conjunto completo. Envíenos el dibujo del cuello del husillo y adaptaremos el cono.
Preguntas que Hacen los Compradores Antes de Pedir
P: ¿Realmente no hay MOQ?
R: Correcto. Mecanizamos una pieza para validación de prototipo. El precio de producción comienza en 10 piezas. Nuestro costo de preparación de CNC es fijo, por lo que los lotes pequeños son económicos. Para un casquillo de agujero cuadrado de 15 mm, el precio unitario es aproximadamente 1.5 veces el precio de 100 piezas.
P: ¿Cómo garantizan la tolerancia y la calidad?
R: Rectificamos el cono y el agujero en la misma configuración para mantener la concentricidad. Cada casquillo se mide en una CMM con una resolución de 0.001 mm. El informe de inspección enumera los valores reales de cada dimensión crítica. Si algún valor está fuera de especificación, la pieza se desecha, no se envía.
P: ¿Cuál es su plazo de entrega para un juego personalizado?
R: Los tamaños estándar (15, 20, 25, 32, 42, 52 mm) se envían en 5 días. Las formas de agujero personalizadas o materiales especiales tardan de 10 a 15 días. El tratamiento térmico añade 3 días si necesitamos alcanzar un rango de dureza específico. Cotizamos fechas exactas cuando nos envía el dibujo.
P: ¿Proporcionan certificados de material?
R: Sí. Suministramos certificados de fábrica del acero bruto, curvas de tratamiento térmico y resultados de pruebas de dureza. Para GCr15, incluimos el informe de recocido de esferoidización. Para 20CrMnTi, incluimos la medición de profundidad de capa cementada. Todos los documentos están en inglés.
Envíe Su Dibujo
Deje de esperar a que los proveedores en el extranjero respondan preguntas básicas. Envíenos el dibujo de su casquillo y obtenga una cotización firme en 12 horas. Respondemos con precio, plazo de entrega y una revisión técnica de cualquier posible problema de fabricación.
Envíe su archivo PDF o STEP por correo electrónico a sc@bquq.com o escríbanos por WhatsApp al +86 13713157787. Estamos en Dongguan, China, y respondemos dentro de un día hábil. La fabricación de precisión es nuestro único negocio. Su dibujo es el punto de partida.
