Introducción Mecanizamos estas pinzas de serie grande según su plano exacto. Sin ajustes de stock. Sin conjeturas. Cada unidad se verifica en cuanto a concentricidad y ángulo
Pinza de Apriete CNC Personalizada Serie Grande 42 45 46 48 | BQUQ

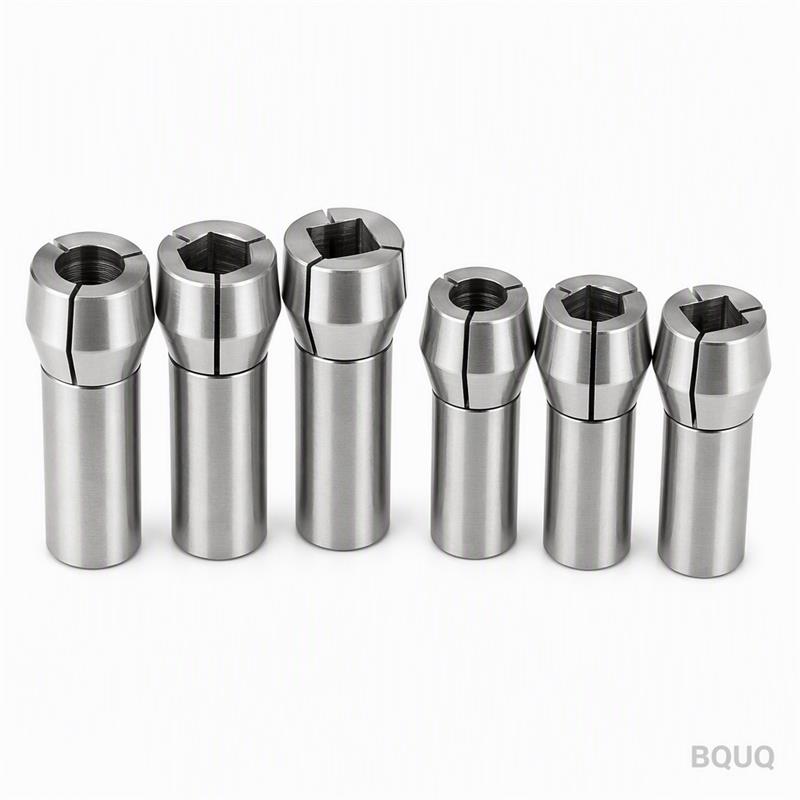

Introducción Mecanizamos estas pinzas de serie grande según su plano exacto. Sin ajustes de stock. Sin conjeturas. Cada unidad se verifica en cuanto a concentricidad y ángulo de conicidad antes d
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
ntroducción Mecanizamos estas pinzas de serie grande según su plano exacto. Sin ajustes de stock. Sin conjeturas. Cada unidad se verifica en cuanto a concentricidad y ángulo de conicidad antes del envío.
Tolerancia: 0.005 mm en el diámetro interior y la conicidad
Plazo de entrega: 7–12 días laborables
Sin MOQ: pida una pieza o mil
Material: 20CrMnTi o 8620, cementado a 58–62 HRC
Hecho en China, enviado con informe de inspección por lote
Si dispone de un portapinzas de 42, 45, 46 o 48 mm, envíenos el plano. Fabricamos el juego de pinzas para que coincida con el husillo de su máquina y su sistema de sujeción.
Especificaciones
Parámetro
Valor
Tamaños disponibles
42 mm, 45 mm, 46 mm, 48 mm (serie grande)
Opciones de material
20CrMnTi, 8620, 9Cr18, 40CrMo
Dureza
58–62 HRC (cementado)
Tolerancia del diámetro interior
±0.005 mm
Tolerancia del ángulo de conicidad
±0.005 mm en el diámetro mayor
Concentricidad (TIR)
≤0.01 mm en la punta
Acabado superficial
Ra 0.4 μm en el diámetro interior, Ra 0.8 μm en el cuerpo
Tratamiento térmico
Cementación + temple + revenido
Proceso
Torno CNC, rectificado CNC, electroerosión por hilo (para ranuras)
Tamaño de lote
1–5000 unidades, sin MOQ
Inspección
Verificación dimensional 100%, informe CMM por lote
Plazo de entrega
7 días (prototipo), 12 días (producción)
Utilizamos rectificado CNC para la conicidad y el diámetro interior. Esto garantiza una geometría repetible en todo el juego. Las ranuras se cortan por electroerosión por hilo, de modo que los segmentos elásticos se flexionan uniformemente bajo la carga de apriete.
T
res razones por las que los compradores nos envían sus planos 1. Calidad trazable por lote. Cada pinza está marcada con láser con un número de lote. Conservamos una muestra de cada lote de tratamiento térmico durante 24 meses. Si tiene un problema en la línea, lo rastreamos hasta el lote de material y el ciclo de máquina exactos.
2. Informe de inspección por lote. Recibe un informe CMM con cada envío. Enumera el diámetro interior, el ángulo de conicidad, el TIR y la dureza de cada pinza. Sin promedios. Sin "muestra representativa". Cada pieza se mide.
3. Una sola fábrica para CNC + estampación + muelles + disipadores de calor. Gestionamos cuatro líneas de producción bajo un mismo techo. Su pedido de portapinzas se puede combinar con pinzas de muelle, utillajes de estampación o componentes de disipadores de calor. Menos proveedores, un solo sistema de calidad, un único punto de envío. Esto reduce sus costes logísticos y su tiempo de inspección.
D
ónde se utilizan estas piezas Los portapinzas de serie grande son habituales en el torneado de alto volumen de barra y forja. Aplicaciones típicas:
Automoción: Mecanizado de manguetas de dirección, ejes de transmisión y engranajes de caja de cambios a partir de barra de 42–48 mm.
Hidráulica: Sujeción de vástagos de pistón y cilindros para bloques de válvulas.
Aeroespacial: Sujeción de piezas en bruto de titanio e Inconel para el torneado de precisión de casquillos y manguitos.
Industria de fijaciones: Producción de tornillos hexagonales y tornillos de cabeza hueca a partir de barra estirada en frío.
Mecanizado general: Adaptación de tornos antiguos con un sistema de pinzas de precisión para trabajos de series cortas.
Los tamaños de 46 mm y 48 mm se utilizan a menudo en tornos automáticos multihusillo (p. ej., Tornos, Esco, Index). Los tamaños de 42 mm y 45 mm se adaptan a tornos CNC monohusillo con capacidad de paso de barra de 42–45 mm.
P
reguntas frecuentes antes de realizar un pedido P: ¿Cuál es el MOQ? No hay MOQ. Fabricamos una pinza o un juego completo de 20. El precio unitario es más alto para piezas individuales, pero el coste de utillaje es cero: utilizamos piezas en bruto estándar.
P: ¿Cómo garantizan la tolerancia y la calidad? Rectificamos la conicidad y el diámetro interior en la misma configuración. Esto elimina el error de indexación. Después comprobamos cada pinza en una CMM con un mandril patrón calibrado. El informe de inspección se incluye en el envío.
P: ¿Cuál es su plazo de entrega para un juego de pinzas personalizado? Prototipo (1–5 unidades): 7 días laborables. Producción (50+ unidades): 12 días laborables. Si necesita más rapidez, podemos dividir el pedido: enviar el primer lote en 5 días y el resto en 10.
P: ¿Pueden proporcionar certificados de material? Sí. Suministramos certificados de fábrica de la materia prima e informes de tratamiento térmico. Para pedidos aeroespaciales o médicos, podemos añadir documentación completa de trazabilidad sin coste adicional.
E
nvíe su plano Envíenos su archivo PDF o STEP. Le responderemos con un presupuesto firme en un plazo de 12 horas. El presupuesto incluye el precio unitario, el coste de utillaje (si lo hubiera) y la fecha de entrega.
Email: sc@bquq.com WhatsApp: +86 13713157787
Somos ingenieros de fabricación de precisión, no comerciales. Obtendrá respuestas directas sobre tolerancias, materiales y plazos de entrega. Sin MOQ, sin cargos ocultos, sin sorpresas. Envíe el plano hoy.
