Mandril de Pinza CNC de Precisión Tipo 52 Endurecido y Oscurecido, Fabricación Personalizada en China
IntroducciónSu dibujo define la pieza. Nosotros la mecanizamos según ese dibujo, verificamos cada dimensión crítica y solo enviamos después de pasar la inspección.Este es un mandril de pinza tipo 52 p
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Su dibujo define la pieza. Nosotros la mecanizamos según ese dibujo, verificamos cada dimensión crítica y solo enviamos después de pasar la inspección.

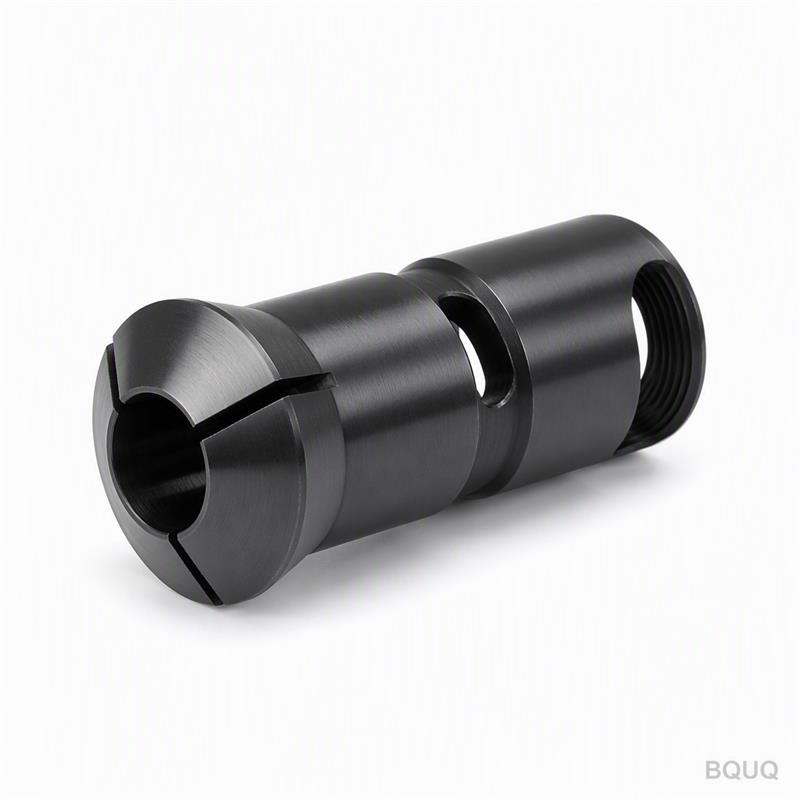

Este es un mandril de pinza tipo 52 para tornos automáticos. Está endurecido y oscurecido para resistencia al desgaste y control de corrosión. Lo fabricamos según su perfil de orificio exacto, paso de rosca y geometría de ranura.
Tolerancia: ±0.005 mm en orificio y anchos de ranura
Plazo de entrega: 10–15 días laborables para lotes estándar
Sin MOQ: pida 1 pieza o 10,000 piezas
Material: 20CrMnTi o 40Cr, endurecido a HRC 58–62
Acabado: endurecido y oscurecido (óxido negro) o según especificación
Somos una fábrica de mecanizado de precisión en Dongguan, China, con 20 años de experiencia. Usted envía el dibujo. Nosotros devolvemos un presupuesto firme y una pieza que se ajusta a su husillo.
Especificaciones
Parámetro
Valor
Tamaños disponibles
Tipo 52 (para husillos de torno automático con barra de hasta Ø52 mm)
Materiales
20CrMnTi, 40Cr, 9SiCr o acero aleado equivalente
Dureza
HRC 58–62 después de temple y revenido
Acabado superficial
Endurecido y oscurecido (óxido negro), opcional: fosfatado, niquelado
Tolerancia
±0.005 mm en orificio, ±0.01 mm en diámetro exterior, ±0.02 mm en longitud
Concentricidad
≤0.005 mm TIR entre orificio y diámetro exterior
Ancho de ranura
±0.01 mm, bordes sin rebabas
Roscas
M16×1.5 a M42×1.5, roscas internas clase 6H
Chavetero / ranuras de arrastre
Según dibujo, brochado o corte por hilo
Proceso de mecanizado
Torneado CNC, fresado CNC, electroerosión por hilo para ranuras, rectificado interno para orificio
Tamaño de lote
1 a 50,000 piezas, sin MOQ
Inspección
Verificación dimensional 100% en características críticas, informe CMM por lote
Plazo de entrega
10–15 días laborables para tamaños estándar, 20 días para perfiles personalizados
Empaque
Aceite antioxidante, envoltura individual, caja de madera para exportación
Tres razones por las que los compradores nos envían sus dibujos
1. Calidad trazable por lote.
Cada mandril de pinza recibe un número de lote único. Registramos las curvas de tratamiento térmico, las especificaciones de la muela de rectificado y los datos de inspección final. Si aparece un problema en su producción, lo rastreamos hasta el lote térmico exacto y el operador de la máquina.
2. Informe de inspección por lote.
Usted recibe un informe dimensional con valores medidos reales, no solo un sello de aprobado/rechazado. Medimos diámetro del orificio, concentricidad, ancho de ranura y dureza. El informe está firmado por nuestro ingeniero de control de calidad y se envía con el embarque.
3. Una sola fábrica para CNC + estampado + resortes + disipadores de calor.
Su mandril de pinza no es la única pieza que necesita. También operamos líneas de mecanizado CNC, estampado de metal, bobinado de resortes y fabricación de disipadores de calor. Envíenos un dibujo de ensamblaje completo. Coordinamos todos los procesos bajo un mismo techo, un mismo sistema de calidad, una misma fecha de envío.
Dónde se utilizan estas piezas
Tornos automáticos (tipo suizo y tipo leva) – para alimentar y sujetar barra de hasta Ø52 mm en operaciones de torneado de alto volumen.
Mecanizado de precisión de tornillería – los mandriles de pinza sujetan barra hexagonal, cuadrada y redonda para sujetadores, racores y componentes de válvulas.
Fabricación de dispositivos médicos – las piezas de titanio y acero inoxidable de pequeño diámetro requieren fuerza de sujeción repetible y cero descentramiento.
Componentes de inyectores de combustible automotriz – la producción de alto volumen de boquillas y agujas exige un mandril que mantenga la concentricidad durante millones de ciclos.
Pines de conectores eléctricos – los pines de latón y cobre se mecanizan a altas velocidades de husillo; un mandril endurecido con acabado oscuro resiste el desgaste y la adherencia.
Racores hidráulicos – la superficie endurecida reduce la fricción y previene el agarrotamiento al sujetar piezas en bruto de acero y acero inoxidable.
Preguntas que hacen los compradores antes de ordenar
P: ¿Hay una cantidad mínima de pedido?
R: No. Aceptamos prototipos de una sola pieza y series de producción completas. El precio por pieza baja con la cantidad, pero no le obligamos a pedir de más.
P: ¿Qué tolerancia y calidad pueden garantizar?
R: La tolerancia estándar es ±0.005 mm en orificio y anchos de ranura, con concentricidad ≤0.005 mm TIR. Proporcionamos un informe de inspección CMM para cada lote. Si fallamos en una dimensión, rehacemos la pieza sin costo.
P: ¿Cuál es el plazo de entrega para un mandril de pinza CNC personalizado?
R: Para el tipo 52 estándar con su especificación de orificio y rosca, 10–15 días laborables. Para perfiles totalmente personalizados con ranuras o recubrimientos especiales, considere 20 días laborables. Podemos acelerar a 7 días para pedidos urgentes, sujeto a disponibilidad de material.
P: ¿Proporcionan certificados de material e informes de tratamiento térmico?
R: Sí. Cada lote se envía con un certificado de fábrica del material en bruto, un informe de prueba de dureza y una curva de tratamiento térmico. También podemos proporcionar pruebas de terceros (SGS, BV) a su solicitud.
Envíe su dibujo
Respondemos con un presupuesto firme dentro de 12 horas, incluyendo precio unitario, costo de herramienta (si aplica) y fecha de entrega.
Envíe su dibujo por correo (PDF, STEP o IGES) a sc@bquq.com
O escríbanos por WhatsApp: +86 13713157787
Hablamos el idioma de los ingenieros. No inflamos presupuestos. Usted envía el dibujo, nosotros enviamos la pieza.
