Herrajes de puesta a tierra estampados para electrónica
Respuesta breve: los herrajes de puesta a tierra estampados son las pequeñas piezas metálicas —clips, dedos elásticos, arandelas dentadas y terminales de tornillo— que conectan un PCB, un chasis o un blindaje a una tierra común. Su función parece trivial, pero el requisito eléctrico es estricto: mantener una resistencia de contacto baja y estable, típicamente por debajo de unos 10 miliohmios por unión, a lo largo de la temperatura, la vibración y la corrosión durante la vida útil del producto. Las piezas que fallan en las pruebas de EMC o de seguridad rara vez son las caras. Son el contacto estampado barato que perdió fuerza normal o se corroó en la interfaz.
La puesta a tierra es donde el diseño mecánico y el rendimiento eléctrico chocan. Un clip que se ve bien en un plano puede pasar continuidad en el banco y aun así fallar en niebla salina, o perder fuerza de contacto tras la vibración y abrir un camino de tierra de seguridad. Esta guía cubre qué hacen las piezas de puesta a tierra estampadas, qué materiales y recubrimientos mantienen baja la resistencia, y cómo diseñar y probar las uniones para el mundo real.
Por qué importan los herrajes de puesta a tierra en electrónica
Una unión de puesta a tierra sirve a tres amos diferentes. Para la seguridad, proporciona un camino de corriente de falla de baja impedancia para que un cortocircuito dispare el interruptor en lugar de energizar un chasis. Para EMC, da a las corrientes de retorno de alta frecuencia un camino controlado para que no radien. Para ESD, drena la carga estática a una referencia definida sin dañar componentes sensibles.
Cada propósito tiene una tolerancia diferente a la resistencia. Una tierra de seguridad debe soportar corriente de falla repetida; una tierra de RF debe ser de baja impedancia a cientos de MHz, lo que depende de la geometría tanto como del material. Por eso un clip de puesta a tierra es una pieza estampada de precisión, no un soporte: la fuerza de contacto, el área de contacto y el recubrimiento determinan la resistencia, y los tres se degradan con la corrosión y la relajación mecánica.
Tipos de piezas de puesta a tierra estampadas
La familia de puesta a tierra estampada es más amplia de lo que sugieren la mayoría de las listas de materiales.

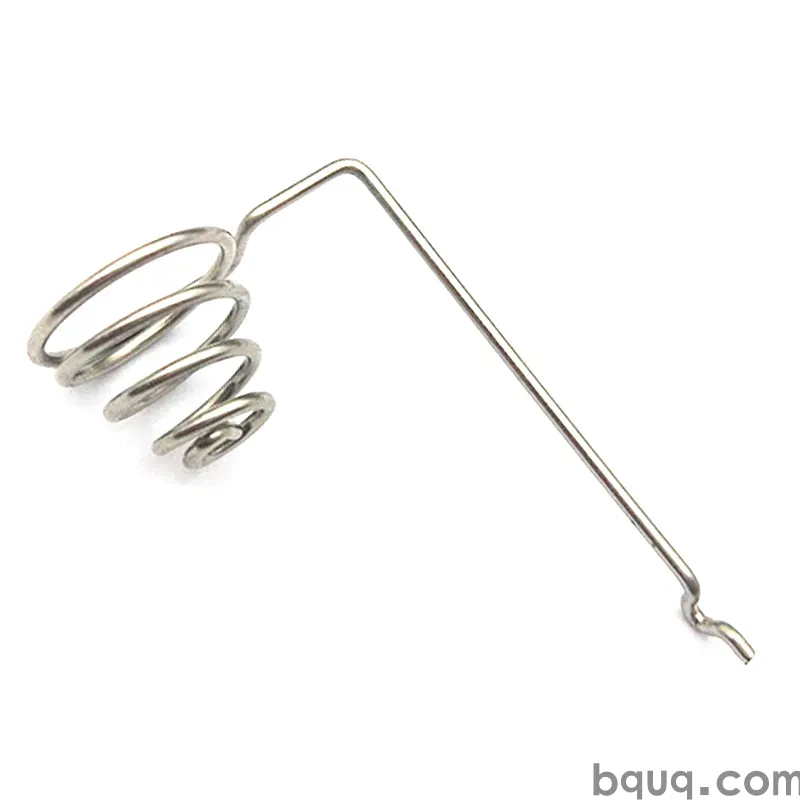

Los dedos elásticos son contactos en voladizo o en forma de U que presionan un pad de placa o un riel de chasis para crear una tierra flexible. Los dedos simples y dobles intercambian fuerza de contacto por esfuerzo de inserción. Las arandelas dentadas —de estrella, de dientes internos o de dientes externos— muerden a través del óxido y la pintura para alcanzar el metal desnudo bajo la cabeza de un tornillo. Los clips de puesta a tierra sujetan una lata de blindaje o una carcasa metálica mientras también la ponen a tierra. Los terminales de tornillo y las placas de puesta a tierra proporcionan una interfaz atornillada para un perno de tierra. Las vallas EMI y las juntas a nivel de placa forman un perímetro conductor continuo alrededor de una sección ruidosa. Los separadores de chasis con punta conductora tanto posicionan como ponen a tierra una placa.
Debido a que estas piezas a menudo coexisten en el mismo ensamblaje, normalmente conviene estampar toda la familia en utillaje compartido, por lo que los compradores a menudo obtienen terminales y contactos estampados junto con sus piezas de blindaje y carcasa.
Materiales y recubrimientos para baja resistencia de contacto
El metal base decide la conductividad y las propiedades elásticas; el recubrimiento decide qué ocurre en la interfaz.
| Acabado | Resistencia de contacto típica | Resistencia a la corrosión | Soldabilidad | Uso típico |
|---|---|---|---|---|
| Estaño mate sobre níquel | Baja, estable | Moderada | Excelente | Tierras soldadas, alto volumen |
| Estaño brillante | Baja inicialmente | Menor; riesgo de bigotes | Buena | Uniones soldadas por costo |
| Níquel (desnudo) | Baja a moderada | Buena | Pobre sin fundente | Superficies de desgaste, interfaces de tornillo |
| Níquel + destello de oro | Muy baja, muy estable | Excelente | Buena | Señal de bajo nivel y puesta a tierra de RF |
| Plata | La más baja | Pobre sin sobrechapado | Buena | Contactos de alta corriente, no expuestos |
| Zinc / cromato sobre acero | Moderada | Buena | No soldable | Unión chasis a chasis |
Para una tierra de placa soldable, el estaño mate sobre una barrera de níquel es lo predeterminado. Para una unión atornillada o acoplada repetidamente, un subchapado de níquel con un fino destello de oro mantiene la resistencia baja y estable y resiste el fretting. No especifique oro en toda una arandela o clip —restrínjalo a la zona de contacto, porque el costo del oro se rige por el área. El artículo recubrimiento para contactos estampados explica cómo elegir entre estaño, níquel y oro según el tipo de interfaz.
Diseño para resistencia de contacto y retención
La resistencia no es un solo número; es una pila de resistencia de volumen, resistencia de constricción en los puntos de contacto y resistencia de película en la superficie. Usted controla las dos últimas mediante la fuerza normal, la geometría de contacto y el recubrimiento.
| Parámetro de diseño | Objetivo típico | Por qué importa |
|---|---|---|
| Fuerza normal por contacto | 0.5-3 N | Suficiente para romper películas y mantenerse acoplado; demasiada deforma el chasis |
| Resistencia de contacto por unión | < 10 mΩ | Mantiene la corriente de falla y los caminos de retorno de RF de baja impedancia |
| Distancia de barrido al acoplar | 0.3-1.0 mm | Limpia el óxido del punto de contacto en la inserción |
| Ciclos de acoplamiento | 10-100 para piezas de servicio | Determina el temple y la elección de recubrimiento |
| Temperatura de operación | -40 a +105 °C | Impulsa la relajación de tensiones y la elección de recubrimiento |
Los dedos elásticos deben fabricarse con una aleación de temple elástico —bronce fosforoso o un grado de cobre-berilio— y conformarse para que el dedo opere en un rango de deflexión que mantenga la tensión por debajo del límite elástico del material. Un dedo que se sobredesvía en el ensamblaje se relajará y perderá fuerza en unos pocos ciclos térmicos. Dé a la superficie de acoplamiento un barrido definido para que el punto de contacto se autolimpie, y evite diseños donde el dedo contacta el mismo punto en cada ciclo sin acción de deslizamiento.
Pruebas y controles de calidad
La resistencia de contacto se mide con un método de cuatro hilos (Kelvin) para eliminar la resistencia de los cables, reportando típicamente miliohmios a una corriente de prueba especificada. Las pruebas de fuerza de acoplamiento y retención confirman que el dedo entrega la fuerza normal diseñada. Las pruebas de niebla salina y de gas de flujo mixto verifican el comportamiento frente a la corrosión del recubrimiento. La vibración y el ciclado térmico verifican que la unión permanezca de baja resistencia tras el estrés mecánico y térmico.
En BQUQ enviamos piezas de puesta a tierra estampadas con datos de inspección dimensional por defecto y podemos añadir verificaciones de resistencia de contacto o espesor de recubrimiento al plan de calidad. Para la imagen completa de cómo se inspeccionan los contactos estampados, las guías de clips de puesta a tierra y contactos de blindaje EMI cubren la geometría y los ángulos de prueba.
Preguntas frecuentes
P: ¿Qué resistencia de contacto debe tener una unión de puesta a tierra?
R: Para la mayoría de las uniones de puesta a tierra electrónicas, apunte a menos de unos 10 miliohmios por interfaz, medidos con un método de cuatro hilos. Las tierras de RF a menudo necesitan una resistencia más baja y más estable, lo que normalmente significa un subchapado de níquel con un destello de oro en la zona de contacto en lugar de estaño desnudo.
P: ¿Qué recubrimiento es mejor para un clip de puesta a tierra?
R: Depende de la interfaz. Para una tierra soldada, el estaño mate sobre níquel es la opción estándar y más económica y confiable. Para una unión atornillada o acoplada repetidamente, un subchapado de níquel con un fino destello de oro mantiene la resistencia baja y estable y resiste la corrosión por fretting. El níquel desnudo es una buena superficie de desgaste pero difícil de soldar.
P: ¿Por qué un clip de puesta a tierra pierde contacto después de unos meses?
R: Normalmente por relajación de tensiones o corrosión. Un dedo que se sobredesvía en el ensamblaje pierde gradualmente fuerza normal, y el punto de contacto desarrolla una película de óxido o corrosión. Soluciónelo diseñando el dedo para operar dentro de su rango elástico, añadiendo barrido al acoplar y eligiendo un recubrimiento adecuado para el entorno.
P: ¿Se pueden fabricar piezas de puesta a tierra estampadas con tolerancia estrecha?
R: Sí. Los clips, dedos y arandelas de puesta a tierra se estampan a ±0.05 mm en características críticas como estándar, con control más estricto donde una altura de contacto o posición de dedo específica lo exija. Debido a que estas piezas controlan el rendimiento eléctrico, tratamos las dimensiones críticas para el contacto como características clave en el plan de inspección.
P: ¿Cuál es el plazo de entrega y el MOQ para herrajes de puesta a tierra estampados?
R: No hay un MOQ fijo; el mínimo práctico depende del utillaje. El utillaje blando o puente soporta corridas de bajo volumen, mientras que los troqueles progresivos sirven al alto volumen. Envíe el plano con material, recubrimiento y cantidad a sc@bquq.com y BQUQ devuelve una cotización indicativa dentro de 12 horas hábiles.
