Muelles para contactos de batería y apantallamiento en dispositivos
Respuesta breve: Los muelles de contacto de batería y apantallamiento se especifican por la fuerza de contacto, no por el diámetro del alambre. Para un portapilas típico AA/AAA, diseñe de 1,5 a 3,0 N de fuerza de trabajo a la altura comprimida para que la pila no vibre bajo una vibración de 30 g, y mantenga la tensión por debajo de aproximadamente el 40% de la resistencia a la tracción para que el muelle no se relaje después de 5.000 ciclos de acoplamiento. Para dedos de apantallamiento EMI, es común de 0,3 a 0,8 N por dedo con un recorrido de trabajo de 0,5 a 1,0 mm, recubiertos con 0,05 a 0,1 µm de oro sobre 1 a 3 µm de níquel. BQUQ mecaniza y enrolla estos contactos en una fábrica ISO9001 en Dongguan y devuelve una cotización en 12 horas laborables.

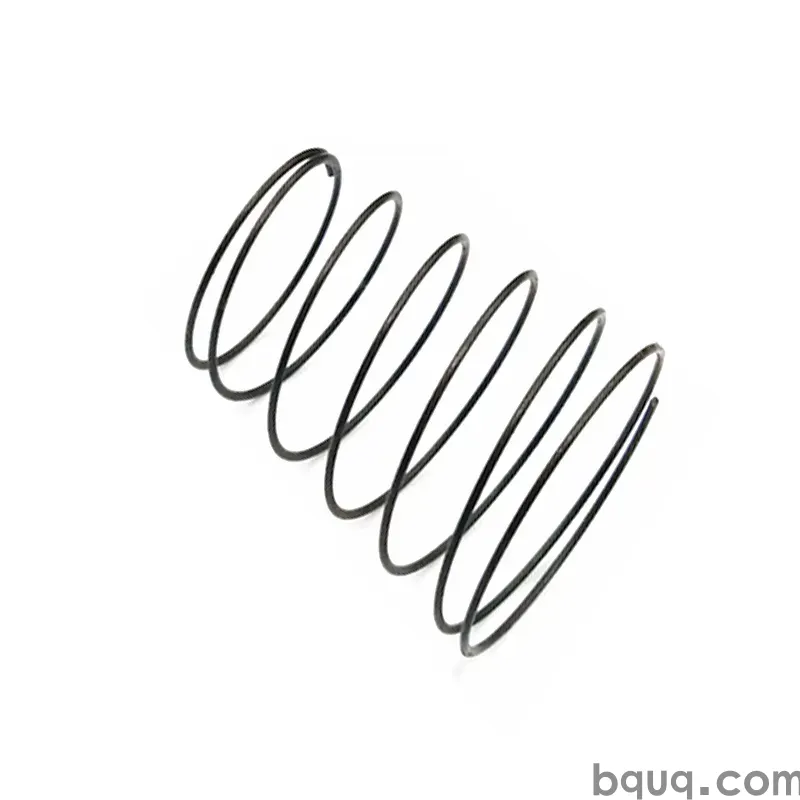

Por qué los muelles de contacto se comportan de manera diferente a los muelles ordinarios
Un muelle de compresión normal se juzga por la carga a una longitud dada. Un muelle de contacto se juzga por algo más: si la trayectoria eléctrica permanece estable mientras la trayectoria mecánica se mueve. Esa única diferencia reformula casi todas las decisiones de diseño.
Tres modos de fallo dominan las devoluciones de campo en muelles de contacto:
1. Decaimiento de fuerza. El muelle se relaja, la presión de contacto disminuye y la resistencia de contacto aumenta. En un terminal de batería esto se manifiesta como apagados intermitentes; en un blindaje se manifiesta como un aumento de las emisiones radiadas durante una nueva prueba de EMC.
2. Corrosión por fretting. El micromovimiento en la interfaz de contacto desgasta el recubrimiento, expone el metal base y forma una película de óxido aislante. Los contactos estañados son especialmente vulnerables; el oro es la defensa estándar.
3. Deformación mecánica permanente. El muelle se comprime más allá de su límite elástico durante el montaje o una caída y nunca vuelve a su altura libre.
Los tres están gobernados por las mismas variables: material, nivel de tensión, sistema de recubrimiento y la geometría del punto de contacto. Acierte esos cuatro y el muelle de contacto se convierte en una de las piezas más fiables del producto.
La ventana de fuerza es más estrecha de lo que cree
Demasiada poca fuerza y la resistencia de contacto es inestable. Demasiada fuerza y la característica de acoplamiento — a menudo un clip de batería estampado delgado o una nervadura de plástico — se deforma. Para pequeños dispositivos de consumo, la ventana práctica suele ser:
| Aplicación | Fuerza de trabajo por contacto | Recorrido de trabajo | Alambre / tira típica |
|---|---|---|---|
| Terminal negativo de pila AA / AAA | 1,5–3,0 N | 1,5–3,0 mm | Alambre de música de 0,5–0,8 mm o 301 SS |
| Clip para pila de botón (CR2032) | 0,8–1,5 N | 0,5–1,2 mm | 301 acero inoxidable de 0,3–0,5 mm |
| Conector de batería placa a placa | 0,5–1,2 N | 0,3–0,8 mm | Cobre berilio de 0,2–0,4 mm |
| Dedo de blindaje EMI (por dedo) | 0,3–0,8 N | 0,5–1,0 mm | 301 / 304 acero inoxidable de 0,1–0,2 mm |
| Junta de blindaje, continua | 5–20 N por 10 mm | 0,5–1,5 mm | Tira de acero inoxidable de 0,1–0,15 mm |
Estos son rangos indicativos para electrónica de mano y de envolvente pequeña, no absolutos. Un dispositivo que soporta cargas de caída de 50 g necesita más precarga; un dispositivo con una nervadura de carcasa de plástico necesita menos.
¿Qué material debería elegir para contactos de batería?
Los contactos de batería viven en un pequeño entorno hostil: par galvánico con la carcasa de la pila, fugas ocasionales de electrolito, humedad y miles de ciclos de inserción. La elección del material es un compromiso entre conductividad, elasticidad y resistencia a la corrosión.
| Material | Conductividad | Calidad elástica | Resistencia a la corrosión | Mejor para |
|---|---|---|---|---|
| Alambre de música (ASTM A228) | Baja | Excelente | Pobre sin recubrimiento | Muelles internos de bajo costo, recubiertos |
| Templado en aceite / estirado en frío | Baja | Buena | Pobre sin recubrimiento | Uso general, alto volumen |
| Bronce fosforoso | Moderada | Buena | Buena | Terminales de batería, corriente moderada |
| Cobre berilio (C17200) | Alta | Excelente | Buena | Contactos de alto ciclo y baja resistencia |
| 301 acero inoxidable, duro completo | Baja | Excelente | Muy buena | Dedos de blindaje, clips, sin recubrimiento |
| 304 acero inoxidable | Baja | Moderada | Muy buena | Blindaje donde la conformabilidad importa más |
Para trayectorias puras de corriente de batería, el bronce fosforoso y el cobre berilio son las opciones habituales porque combinan una conductividad útil con un temple elástico real. Para blindaje, la conductividad importa mucho menos que la capacidad de mantener la fuerza durante años sin corroerse, por lo que el acero inoxidable 301 duro completo es el caballo de batalla — se puede usar desnudo o con un subrecubrimiento fino de níquel.
Si su contacto también transporta corriente y debe sobrevivir a la niebla salina, el cobre berilio con recubrimiento de níquel más oro es la combinación más segura, al mayor costo. Un camino intermedio común es el bronce fosforoso con 1–2 µm de níquel y 0,05–0,1 µm de oro.
Recubrimiento: donde realmente nacen la mayoría de los problemas de contacto
El recubrimiento no es decoración; es la interfaz eléctrica. Tres reglas cubren la mayoría de los casos:
- Subrecubrimiento de níquel primero. De 1–3 µm de níquel evita que el cobre o el hierro se difundan en la capa de oro y le da al oro una base dura sobre la que asentarse.
- El espesor del oro sigue al número de ciclos. 0,05 µm maneja aproximadamente unos pocos miles de ciclos de acoplamiento en una aplicación limpia y de baja fuerza. Para entornos de alto ciclo o severos, 0,3–0,8 µm es normal. El oro duro (endurecido con cobalto o níquel) resiste el desgaste mucho mejor que el oro blando puro.
- El estaño es barato pero no indulgente. El óxido de estaño es un aislante. Los contactos estañados necesitan alta fuerza normal y una acción de frotación para romper el óxido en cada ciclo de acoplamiento. Si su diseño tiene baja fuerza y sin frotación, el estaño fallará eventualmente.
Para dedos de blindaje que se ensamblan una vez y nunca se vuelven a acoplar, el acero inoxidable desnudo o niquelado suele ser suficiente y mucho más barato.
Muelles de contacto de apantallamiento: fuerza, paso y puesta a tierra
Los muelles de apantallamiento EMI hacen un trabajo diferente al de los muelles de batería. Deben mantener una trayectoria de tierra de baja impedancia a través de una junta, en un rango de frecuencia que puede ir desde unos pocos cientos de MHz hasta varios GHz. La física recompensa tres cosas: trayectorias de tierra cortas, muchos puntos de contacto y fuerza estable.
Paso de dedos y longitud de ranura
Los dedos de blindaje se comportan como un arreglo de antenas de ranura. El espacio entre dedos debe ser corto en relación con la longitud de onda de la frecuencia más alta que necesita atenuar. Como regla práctica, mantenga el paso de dedos por debajo de aproximadamente una vigésima parte de la longitud de onda a la frecuencia más alta de interés. A 1 GHz (longitud de onda de 300 mm), eso significa un paso inferior a aproximadamente 15 mm; la mayoría de los diseños van mucho más ajustados, a 2–5 mm, porque también mejora la robustez mecánica.
Continuidad de puesta a tierra
Un solo dedo que transporta toda la corriente del blindaje crea una trayectoria de alta impedancia. Diseñe múltiples dedos en paralelo por junta, y asegúrese de que la carcasa del blindaje sea lo suficientemente rígida para que los dedos no realicen trabajo estructural. Cuando un blindaje también debe ser desmontable, una junta de tira conformada con un perfil de onda continua proporciona más puntos de contacto que los dedos discretos.
Deformación permanente y relajación
Los dedos de blindaje generalmente se comprimen una vez en el montaje y se dejan durante la vida del producto. Eso hace que la relajación de tensiones sea el riesgo dominante. Mantenga la tensión de trabajo en o por debajo de aproximadamente 35–40% de la resistencia a la tracción del material, y considere un horneado de alivio de tensiones después del conformado. El granallado del lado de tensión del dedo es una forma probada de aumentar la vida a fatiga donde el blindaje se abre repetidamente, como durante el acceso de servicio.
¿Cómo se especifica un muelle de contacto para que la fábrica lo haga bien?
La mayoría de los problemas de muelles de contacto se remontan a un plano incompleto. Proporcione al proveedor estos siete puntos de datos y eliminará casi toda ambigüedad:
1. Altura libre y altura de trabajo (no solo "longitud comprimida").
2. Carga a la altura de trabajo, con tolerancia — típicamente ±10% para muelles de contacto.
3. Recorrido máximo / altura sólida para que el muelle nunca se sobrecomprima durante el montaje.
4. Material y temple, o una declaración explícita de que el material es elección del proveedor.
5. Sistema de recubrimiento con espesor para cada capa, y qué superficies están recubiertas.
6. Vida de ciclos y entorno (interior, húmedo, niebla salina, rango de temperatura).
7. Geometría de contacto — almohadilla plana, radio o contacto puntual, y el acabado de la superficie de acoplamiento.
Para muelles de contacto estampados, agregue la tolerancia del espesor de la tira y la dirección del grano en relación con el doblez. Doblar a través del grano agrieta el acero inoxidable de alta dureza; doblar con el grano es mucho más indulgente. Este es el mismo tipo de problema descrito en nuestra guía sobre compensación de retroceso elástico en piezas conformadas — el material se resiste, y la herramienta debe construirse esperándolo.
Tolerancias que realmente puede mantener
En BQUQ, las herramientas de muelles mecanizadas por CNC y los pines de contacto mantienen ±0,005 mm en características críticas. Los muelles enrollados y conformados son otra historia: una tolerancia de fuerza de ±10% y una tolerancia de longitud libre de ±0,3 mm son realistas para muelles de contacto pequeños, y apretar más allá de eso aumenta drásticamente el costo porque exige una clasificación al 100% de la fuerza.
| Característica | Típico alcanzable | Notas |
|---|---|---|
| Diámetro del alambre | ±0,01 mm | Gobernado por el proveedor de alambre |
| Longitud libre (muelle pequeño) | ±0,3 mm | ±0,15 mm con clasificación |
| Carga a la altura de trabajo | ±10% | ±7% con prueba al 100% |
| Espesor de recubrimiento, oro | ±20% del nominal | Verificado por XRF |
| Paso de dedos, tira estampada | ±0,05 mm | Dependiente de la herramienta |
| Angularidad del dedo | ±2° | Afecta la ubicación del punto de contacto |
Errores de diseño que aparecen en producción
Error 1: diseñar a la altura sólida. Si el muelle alcanza la altura sólida durante una prueba de caída, las espiras se tocan, la fuerza se dispara y algo más en el conjunto se rompe. Deje al menos un margen de recorrido del 15–20%.
Error 2: ignorar la superficie de acoplamiento. Un muelle recubierto de oro presionado contra una almohadilla de cobre desnudo crea un par galvánico. Recubrir ambos lados de la interfaz, o elegir un par compatible, importa más que el muelle en sí.
Error 3: contacto de un solo punto en un blindaje. Un dedo por junta es un error de diseño, no un ahorro de costos.
Error 4: no dejar margen para el espesor del recubrimiento en el cálculo de fuerza. Una capa de 3 µm de níquel más 0,5 µm de oro en un dedo de 0,15 mm es aproximadamente un cambio de espesor del 5% — suficiente para desplazar la fuerza de manera medible en dedos rígidos y cortos.
Error 5: elegir estaño para ahorrar costo en un contacto de baja fuerza. Cubierto arriba, y es el fallo evitable más común en electrónica de consumo.
Cuando un muelle de contacto también actúa como pestillo o retén mecánico, el diseño se convierte en un problema combinado de muelle y clip. Nuestras notas sobre tensión inicial en muelles de extensión cubren el lado de precarga de ese cálculo, que a menudo es la diferencia entre un clip que sujeta y uno que vibra.
Del prototipo a la producción: qué esperar
Los muelles de contacto generalmente se necesitan rápido, primero en pequeñas cantidades, luego en volúmenes que justifican un troquel progresivo. Un camino viable:
- Prototipo (días): muestras mecanizadas por CNC o conformadas a mano del material especificado, recubiertas en lotes pequeños. Útil para verificación de ajuste y fuerza, no para pruebas de vida.
- Piloto (1–2 semanas): utillaje blando o troquel de corta serie, con inspección de primera pieza y curvas de fuerza.
- Producción: troquel progresivo para contactos estampados, enrolladora CNC o conformadora CNC para contactos de alambre, con muestreo de fuerza en proceso.
BQUQ opera cuatro líneas de producción en una fábrica en Dongguan — mecanizado CNC, estampado de metal, enrollado y conformado de muelles, y producción de disipadores de calor — por lo que un muelle de contacto que necesita un pin mecanizado, un clip estampado y un muelle enrollado se puede cotizar y fabricar como un solo paquete en lugar de tres. El MOQ es flexible, lo que importa cuando necesita 500 piezas para validar un diseño antes de comprometerse con un troquel. Las cotizaciones se devuelven en 12 horas laborables.
Para contactos críticos a la corrosión, las opciones de recubrimiento y pasivación en nuestra guía de protección contra la corrosión de muelles se aplican directamente a terminales de batería y dedos de blindaje.
Preguntas frecuentes
P: ¿Qué fuerza debe aplicar un muelle de contacto de batería?
R: Para portapilas AA y AAA, apunte a 1,5–3,0 N en la posición completamente insertada. Los clips para pilas de botón generalmente necesitan 0,8–1,5 N. El límite inferior lo establece la estabilidad de la resistencia de contacto y la vibración; el límite superior lo establece la resistencia de la nervadura de plástico o clip que reacciona a la carga. Especifique siempre la carga a la altura de trabajo, no la longitud libre.
P: ¿Es necesario el recubrimiento de oro en muelles de contacto de apantallamiento?
R: Generalmente no. Los dedos de blindaje a menudo se ensamblan una vez y nunca se vuelven a acoplar, por lo que el acero inoxidable 301 desnudo o niquelado es adecuado y mucho más barato. El oro vale la pena cuando el blindaje se abre durante el servicio, cuando el entorno es húmedo o salino, o cuando la resistencia de contacto debe mantenerse por debajo de unos pocos miliohmios durante muchos ciclos.
P: ¿Por qué mi contacto de batería pierde fuerza con el tiempo?
R: Relajación de tensiones. Es probable que el muelle se haya diseñado por encima de aproximadamente el 40% de la resistencia a la tracción del material, o que se haya comprimido cerca de la altura sólida durante el montaje. Cambiar a un material de mayor temple, reducir la tensión de trabajo o agregar un horneado de alivio de tensiones después del conformado generalmente lo solucionará. El recubrimiento no causa relajación; solo la revela.
P: ¿Puede un solo muelle hacer tanto de contacto de batería como de apantallamiento EMI?
R: Ocasionalmente, pero es un compromiso. Los contactos de batería necesitan conductividad y fuerza moderada; los dedos de blindaje necesitan muchos puntos de contacto y fuerza baja y estable. Combinarlos generalmente significa sobrediseñar una función. Si el espacio obliga a la fusión, use cobre berilio con recubrimiento de níquel-oro y diseñe múltiples puntos de contacto en la misma pieza conformada.
P: ¿Qué tolerancia pueden mantener en la fuerza del muelle de contacto?
R: Más o menos 10% de la carga nominal a la altura de trabajo es estándar para muelles de contacto pequeños. Más o menos 7% es alcanzable con prueba de fuerza al 100%, lo que agrega costo. La longitud libre es típicamente ±0,3 mm, y las características mecanizadas críticas en el pin de acoplamiento o la carcasa pueden mantener ±0,005 mm en nuestras líneas CNC.
