Herramental de ensamblaje para muelles: plantillas y manipulación
Respuesta breve: El herramental de ensamblaje de muelles existe para controlar tres modos de fallo: distorsión de espiras, daño en patillas o ganchos y pérdida del muelle durante la inserción. Una plantilla viable normalmente sujeta el muelle en un vástago guía de 0,1–0,2 mm menor que el diámetro interior mínimo del muelle, limita la compresión a la altura sólida de diseño más un 5–10% y retiene la pieza para que no pueda salir proyectada. Para la mayoría de muelles de alambre de 0,3–2,0 mm, eso significa un vástago templado, un chaflán de entrada de 15–20° y un contra taladro poco profundo. BQUQ fabrica muelles con tolerancia de ±0,005 mm en características mecanizadas por CNC y cotiza trabajos de muelles personalizados y herramental en 12 horas laborables, por lo que las dimensiones de la plantilla pueden ajustarse al lote real de muelles en lugar del plano nominal.
Por qué el herramental de ensamblaje de muelles decide si un buen muelle funciona
Un muelle que mide perfectamente en la sala de inspección puede fallar en la línea. La razón casi siempre es la manipulación, no la fabricación. Un muelle de compresión comprimido más allá de su altura sólida, un muelle de torsión cuya patilla se dobla más allá de su límite elástico o un muelle de extensión cuyo gancho se abre con un destornillador salen de fábrica como piezas buenas y llegan a la estación de ensamblaje como chatarra.
La economía es clara. Un muelle de compresión de alambre de 0,5 mm puede costar unos céntimos. El subconjunto en el que se monta puede costar varios dólares, y el tiempo de inactividad para despejar un muelle atascado puede costar mucho más que el propio muelle. El herramental es un seguro barato y suele ser la parte más económica de todo el proyecto.
También hay un argumento de sistema de calidad. Si el ensamblaje se hace a mano con alicates e improvisación, el rendimiento del muelle varía según la técnica del operario. Si el ensamblaje se hace con una plantilla fija, el muelle soporta las mismas cargas en cada ciclo. Esa repetibilidad es lo que hace significativas las pruebas posteriores, y es lo que un proceso ISO9001 está diseñado para ofrecer.
¿Cuáles son los tres modos de fallo contra los que hay que diseñar?
Casi todos los problemas de ensamblaje de muelles se encuadran en una de tres categorías. Diseñar herramental significa abordar cada una explícitamente.
Distorsión de espiras y sobrecompresión
Comprimir un muelle más allá de su altura sólida fuerza las espiras entre sí. En alambre ligero, esto arquea las espiras hacia fuera o tuerce las espiras extremas fuera de escuadra. Aunque el muelle sobreviva, su longitud libre y su constante cambian, y la carga a la altura instalada se desvía fuera de tolerancia.
La solución es un tope duro. La plantilla debe impedir físicamente el recorrido más allá de la altura sólida de diseño más un pequeño margen —normalmente 5–10% para aplicaciones estáticas, y prácticamente cero para muelles que ya están cerca de la altura sólida a la altura de trabajo. Si su muelle funciona cerca de la altura sólida en servicio, revise la guía de altura sólida de muelles antes de finalizar el recorrido de la plantilla.
Daño en patillas, patas y ganchos
Los muelles de torsión y los muelles de extensión fallan en sus extremos con mucha más frecuencia que en las espiras. Una pata de torsión doblada más allá de su punto de fluencia no volverá al ángulo de diseño. Un gancho de extensión abierto con un destornillador pierde su diámetro de bucle y puede estirarse hasta enderezarse bajo carga.
El herramental para estas piezas debe posicionarse sobre la pata o el gancho con una cavidad conformada en lugar de una hoja plana, y debe rotar o trasladar el muelle a su posición en lugar de hacer palanca. Cuando la pata deba desviarse durante la instalación, mantenga la desviación dentro del rango elástico y, si es posible, instale el muelle en la posición descargada y precárguelo después.
Eyección, pérdida y contaminación
Los muelles pequeños salen proyectados. Un muelle de compresión liberado bajo precarga puede recorrer varios metros, y un muelle que cae en una cavidad de la máquina se convierte en un riesgo de objeto extraño. Los muelles sueltos también se enredan en contenedores a granel, lo que daña el recubrimiento y genera chatarra de manipulación.
La retención es la respuesta: una característica de captura ligera, una recogida magnética o por vacío, o una funda que mantenga el muelle en el vástago hasta que la pieza acoplada esté en su sitio. Para líneas de alto volumen, alimentar los muelles en tubos orientados o cinta en lugar de contenedores sueltos elimina la mayor parte de este tipo de problema.
¿Cómo se dimensiona un vástago guía o mandril?
El vástago guía es la dimensión más importante en la mayoría de las plantillas de ensamblaje de muelles. Debe ser lo suficientemente pequeño para deslizarse en el muelle sin rayar el interior, y lo suficientemente grande para mantener el muelle concéntrico y escuadrado durante la compresión.
Un punto de partida práctico es 0,1–0,2 mm menor que el diámetro interior mínimo del muelle. Para ensamblajes más ajustados, o para muelles con una gran relación longitud-diámetro, acérquese a 0,1 mm y añada un chaflán de entrada generoso. Para muelles que se recubrirán o revestirán después del bobinado, recuerde que el recubrimiento reduce el diámetro interior —a veces en 0,01–0,03 mm por lado—, por lo que el vástago debe dimensionarse contra la pieza acabada, no contra la forma de alambre desnudo.
| Tipo de muelle | Dimensionamiento del vástago / mandril | Entrada | Método de retención típico |
|---|---|---|---|
| Compresión, longitud libre < 4× DE | 0,10–0,15 mm por debajo del DI mín. | Chaflán de 15° | Hombro de contra taladro poco profundo |
| Compresión, longitud libre > 4× DE | 0,10 mm por debajo del DI mín., añadir soporte intermedio | Chaflán de 20° | Contra taladro más casquillo guía |
| Torsión, pata alojada en cavidad | Vástago del cuerpo 0,15 mm por debajo del DI mín. | Chaflán de 20° | Cavidad de pata conformada |
| Extensión, gancho sobre poste | Poste 0,05–0,10 mm por debajo del DI del gancho | Parte superior del poste redondeada | Clip de retención o hombro |
| Pila de muelles ondulados o discos | Taladro 0,10–0,20 mm por encima del DE máx. | Chaflán de 15° | Manguito con tope final |
Cuando el muelle se comprime y libera repetidamente en un utillaje de prueba, temple el vástago al menos a 50 HRC y púlalo. Un vástago blando y con gripado rayará el interior del muelle y, en piezas de acero inoxidable o recubiertas, ese rayado se convierte en un punto de inicio de corrosión.

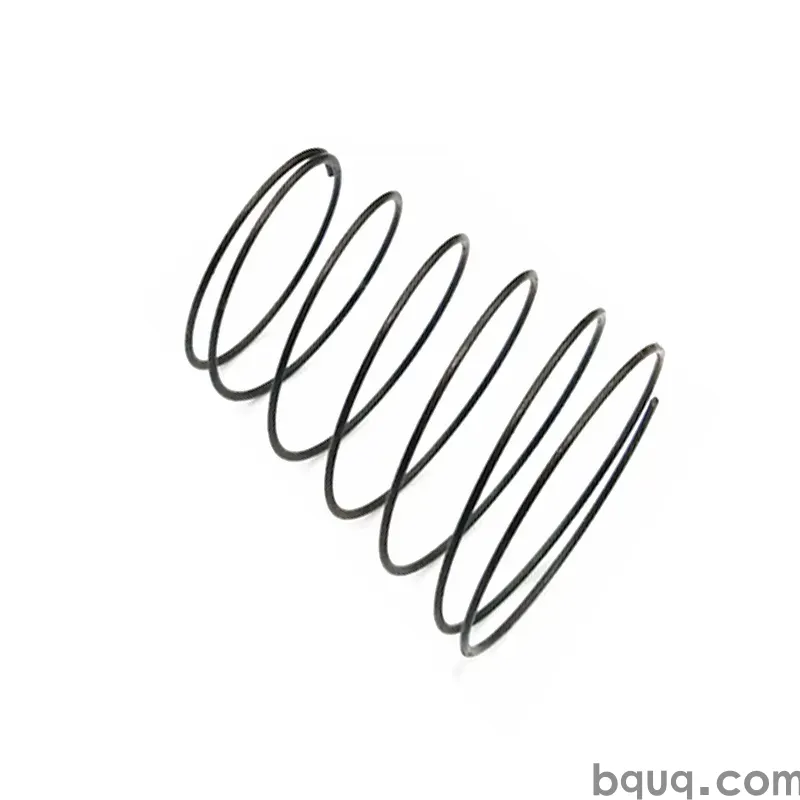

¿Cómo es una plantilla viable para muelles de compresión?
Una plantilla para muelles de compresión suele tener tres características: un vástago guía, un tope y un hombro.
El vástago guía mantiene el muelle recto. El tope limita el recorrido para que el muelle no pueda aplastarse más allá de la altura sólida. El hombro —normalmente un contra taladro o un escalón— escuadra la espira extrema del muelle contra la cara de acoplamiento para que el muelle asiente plano en lugar de inclinado.
Para el ensamblaje manual, una simple prensa de arbor con un émbolo guiado y un tope ajustable cubre la mayoría de las necesidades. Para el ensamblaje motorizado, la misma geometría se integra en el herramental de la prensa, con la adición de un sensor o enclavamiento mecánico que impida prensar una doble alimentación o un muelle ausente.
Merece la pena destacar dos detalles. Primero, la profundidad del contra taladro debe ser ligeramente menor que el diámetro del alambre del muelle para que la espira extrema quede capturada pero no pinzada. Segundo, si el muelle tiene extremos cerrados y rectificados, la cara rectificada debe asentarse contra una superficie plana y templada; si tiene extremos abiertos, una ranura de posicionamiento poco profunda ayuda a evitar que el extremo se desplace.
¿Cómo debe cambiar la manipulación para muelles de torsión y extensión?
Los muelles de torsión y extensión necesitan un enfoque diferente porque su función reside en los extremos.
Para los muelles de torsión, el herramental de ensamblaje debe controlar la posición angular de ambas patas simultáneamente. Un utillaje de dos cavidades que sujete el cuerpo y ambas patas permite al operario colocar el muelle sin doblar nada. Si el muelle debe enrollarse durante la instalación, el utillaje debe rotar la pata alrededor del eje del muelle —nunca doblarla lateralmente— y la rotación debe detenerse en el ángulo de trabajo en lugar de continuar hasta un tope duro.
Para los muelles de extensión, el gancho es el punto débil. Los postes y anclajes deben tener un radio al menos tan grande como el radio interior del gancho, y el gancho debe quedar capturado para que no pueda abrirse bajo carga. Cuando un muelle de extensión se estira durante la instalación, mantenga el estiramiento dentro de la tensión inicial más un margen modesto, y evite reestirar repetidamente la misma pieza durante el retrabajo.
| Riesgo de manipulación | Compresión | Torsión | Extensión |
|---|---|---|---|
| Modo de daño principal | Arqueo de espiras, sobrecompresión | Doblado de pata, torsión del cuerpo | Apertura del gancho, fluencia del bucle |
| Característica clave de la plantilla | Vástago guía y tope duro | Vástago del cuerpo más cavidades de patas | Poste redondeado y captura del gancho |
| Error común | Prensar más allá de la altura sólida | Hacer palanca con una hoja en la pata | Estirar para instalar |
| Inspección tras el ensamblaje | Longitud libre, escuadra | Ángulo de pata, par a ángulo | Longitud bajo carga, geometría del gancho |
¿Cómo se ajusta el herramental al diámetro de alambre y al lote del muelle?
Las tolerancias del herramental deben escalar con el muelle, no ser fijas. Un muelle de alambre de 0,3 mm necesita un vástago mantenido a unas pocas centésimas de milímetro; un muelle de alambre de 3 mm es mucho más tolerante.
La regla práctica es que la holgura del vástago debe ser aproximadamente el 20–40% del diámetro del alambre, con un límite de unos 0,2 mm. Por debajo de eso, el muelle no se deslizará limpiamente. Por encima, el muelle puede inclinarse y la espira extrema puede engancharse.
La consistencia del lote importa igualmente. Si el diámetro interior varía de un lote a otro —lo que ocurre con cambios en el diámetro del alambre, la configuración del bobinado o el tratamiento térmico—, un único vástago fijo puede funcionar para un lote y atascarse en el siguiente. Esta es una razón para controlar estrechamente la especificación del diámetro de alambre del muelle y mantener los planos del herramental vinculados al plano del muelle acabado en lugar de a un valor nominal.
Para volúmenes bajos o prototipos, un vástago ajustable con casquillos intercambiables suele ser más económico que un conjunto de utillajes dedicados. Si aún está decidiendo cuántas piezas pedir, las compensaciones se cubren en la explicación del MOQ.
¿Qué debe inspeccionarse después del ensamblaje?
La inspección del ensamblaje debe ser rápida, objetiva y vinculada a la función del muelle.
Como mínimo, compruebe la longitud libre o la longitud instalada, la escuadra de las espiras extremas y la presencia y orientación de patas o ganchos. Para aplicaciones críticas, añada una comprobación de carga a la altura instalada o una comprobación de par al ángulo de trabajo. Estas son las mismas características que importan en el plan de inspección del propio muelle, por lo que los utillajes y calibres a menudo pueden compartirse.
También merece la pena incorporar dos controles de proceso. Primero, un poka-yoke que impida el ensamblaje sin muelle o con dos muelles. Segundo, una regla de retrabajo definida: si un muelle se ha comprimido más allá de la altura sólida o una pata se ha doblado más allá de su punto de fluencia, es chatarra, no retrabajo. Separar a ojo los muelles buenos de los dañados no es fiable.
Preguntas frecuentes
P: ¿Qué holgura debe tener un vástago guía de ensamblaje de muelles?
R: Un punto de partida práctico es 0,10–0,20 mm por debajo del diámetro interior mínimo del muelle, lo que supone aproximadamente el 20–40% del diámetro del alambre para tamaños comunes. Los ensamblajes ajustados y los muelles largos favorecen el extremo menor de ese rango con un chaflán de entrada de 15–20°. Dimensione siempre el vástago contra el muelle acabado, incluido cualquier espesor de recubrimiento o revestimiento, no contra la pieza bobinada desnuda.
P: ¿Puedo ensamblar muelles a mano sin plantilla?
R: Para cantidades muy pequeñas y piezas de bajo riesgo, sí, pero el ensamblaje manual es donde ocurre la mayor parte del daño a los muelles. Los alicates abren ganchos, las hojas doblan patas de torsión y la compresión incontrolada aplasta las espiras más allá de la altura sólida. Incluso un simple vástago guía y un tope duro eliminan la mayor parte de ese riesgo a un coste insignificante. Si el muelle está relacionado con la seguridad o el subconjunto es caro, el herramental no es opcional.
P: ¿Cuál es la mayor causa de fallo de un muelle durante el ensamblaje?
R: La sobrecompresión de muelles de compresión y la deformación de patas o ganchos en muelles de torsión y extensión. Ambas provienen de la misma causa raíz: el método de ensamblaje permite un recorrido o una desviación más allá del límite elástico o geométrico del muelle. Un tope duro mecánico y una cavidad conformada para los extremos resuelven casi todo. El daño suele ser invisible en el exterior del muelle, por lo que a menudo solo se detecta en la prueba final.
P: ¿Cómo evito que los muelles pequeños se pierdan o salgan proyectados?
R: Retenga el muelle en el vástago guía o en una característica de captura hasta que el componente acoplado esté en su sitio, y alimente los muelles en tubos orientados o cinta en lugar de contenedores sueltos. Para piezas muy pequeñas, una recogida ligera por vacío o magnética ayuda. Los muelles sueltos en una cavidad de la máquina son tanto un problema de pérdida como un riesgo de objeto extraño, y el coste de una simple funda es casi siempre menor que el coste de un retiro del mercado.
P: ¿BQUQ suministra herramental de ensamblaje junto con los muelles?
R: BQUQ fabrica muelles y componentes de precisión mecanizados en una misma fábrica ISO9001 en Dongguan, con mecanizado CNC mantenido a ±0,005 mm. Eso significa que los vástagos guía, topes y placas de utillaje pueden producirse para ajustarse al lote real de muelles en lugar de a un plano nominal. Las cotizaciones, incluido el herramental, se devuelven en 12 horas laborables, y el MOQ es flexible para prototipos y series cortas.
